流程引擎的架构设计
1 什么是流程引擎

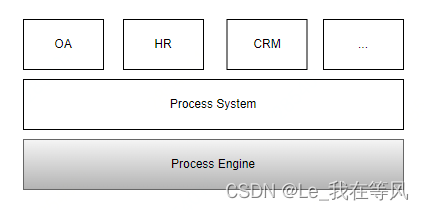

流程引擎是一个底层支撑平台，是为提供流程处理而开发设计的。流程引擎和流程应用，以及应用程序的关系如下图所示。

常见的支撑场景有：Workflow、BPM、流程编排等。本次分享，主要从 BPM 流程引擎切入，介绍流程引擎的架构设计方法。
1.1 什么是流程
简单来说，流程就是一系列活动的组合。比如，用于企业办公的 OA 系统中，就存在大量的申请审批类的流程。在生产制造业，有大量的从销售端的订单，到生产制造，再到签收回款的生产销售流程。在机器学习领域，有亚马逊 AWS Sagemaker 的大数据处理、机器学习的应用。综上，流程是一个概念，在和具体实现结合时，就产生了不同的流程产品，如 DevOps、Spring Data Stream 等。

在流程实现方面，主要可以分为 2 种实现方式，一种是用代码实现，比如：用代码实现一个加班申请，那么就要自己对接 SSO 进行单点登录，通过接口拿到发起人和审批人的信息，同时保存表单数据。

另一种方式是使用流程引擎来实现，流程引擎对接应用场景所需数据，如加班申请，流程引擎对接 SSO、OU、审批人配置、权限等，实现这样一个流程，只需要关心流程配置、流程节点和流程表单即可，流程流转以及流程的数据处理，都通过流程引擎来完成。

流程引擎可以快速落地流程实现，这也是流程引擎存在的价值。

**1.2 什么是引擎**

一般而言，引擎是一个程序或一套系统的支持部分。常见的程序引擎有游戏引擎、搜索引擎、杀毒引擎等。引擎是脱离具体业务场景的某一类业务场景的高度抽象和封装。

比如，某 OA 公司，封装了一套审批用的 workflow，实施人员只需要配置流程和表单即可交付项目。再比如，美国某公司做了一个 AI 引擎做 NBA（Next Best Action）推荐，封装了推荐领域的常用算法，在不同的场景自动选择和组合多种算法，进行智能推荐。

1.3 流程设计器
流程设计器是流程和引擎的连接方，用户通过流程设计器，将某种 layout 和 rule 固化成某种流程，然后通过数据和数据上下文，使用流程引擎自动按照某种固化的流程进行执行。

我将目前见到的流程设计器的理论基础，分为以下三类：1，自定义系；2，UML 中的活动图系；
3，BPMN 系。
1.3.1 自定义系

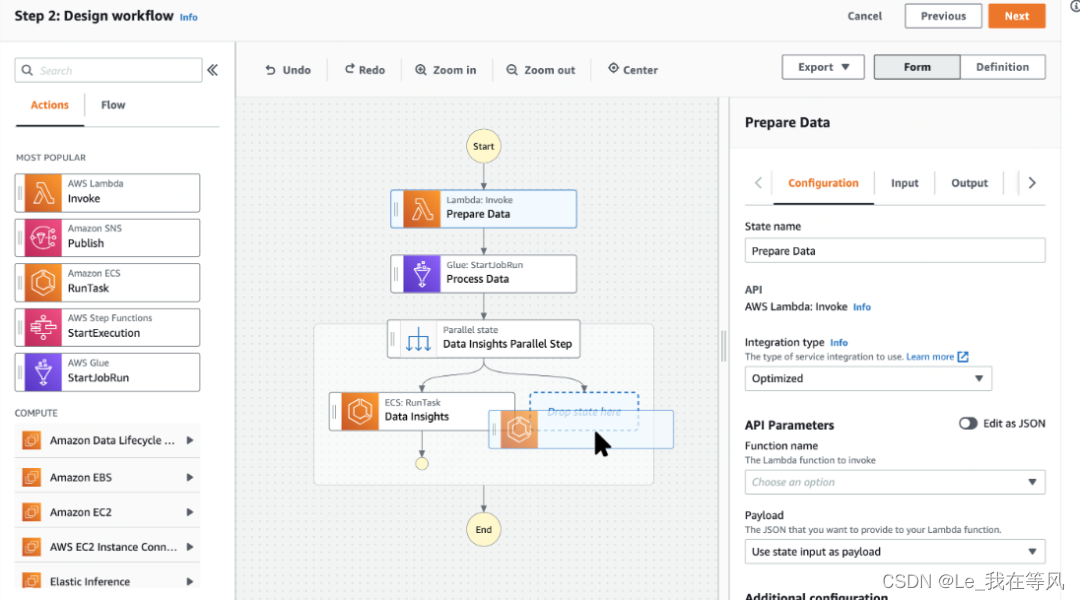

用于 Sagemaker 等场景的 AWS Step Function（自定义流程节点）

1.3.2 UML Activity Diagram

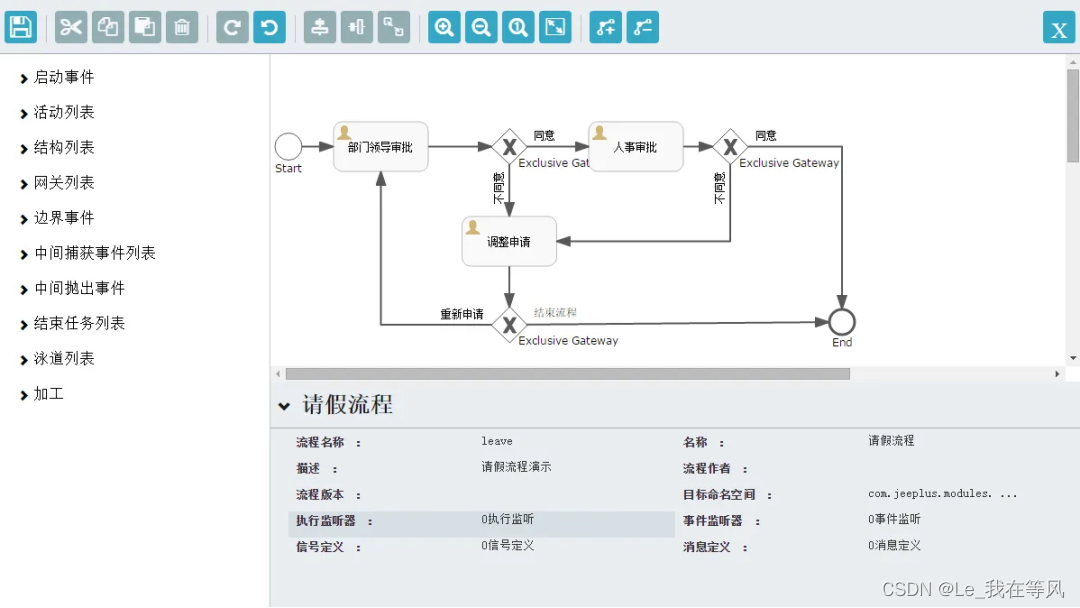

Flowportal BPM 的流程设计器

1.3.3 BPMN 系

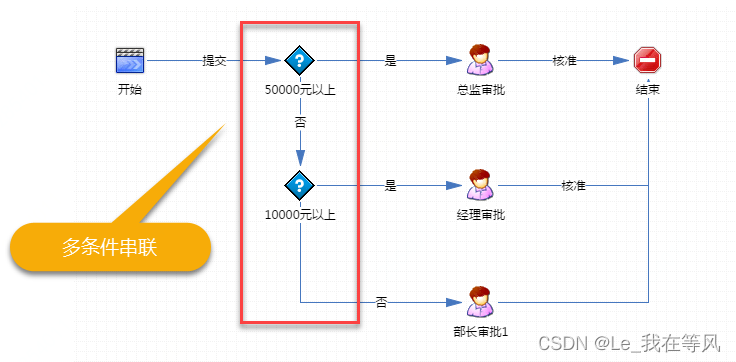

activiti 的流程设计器

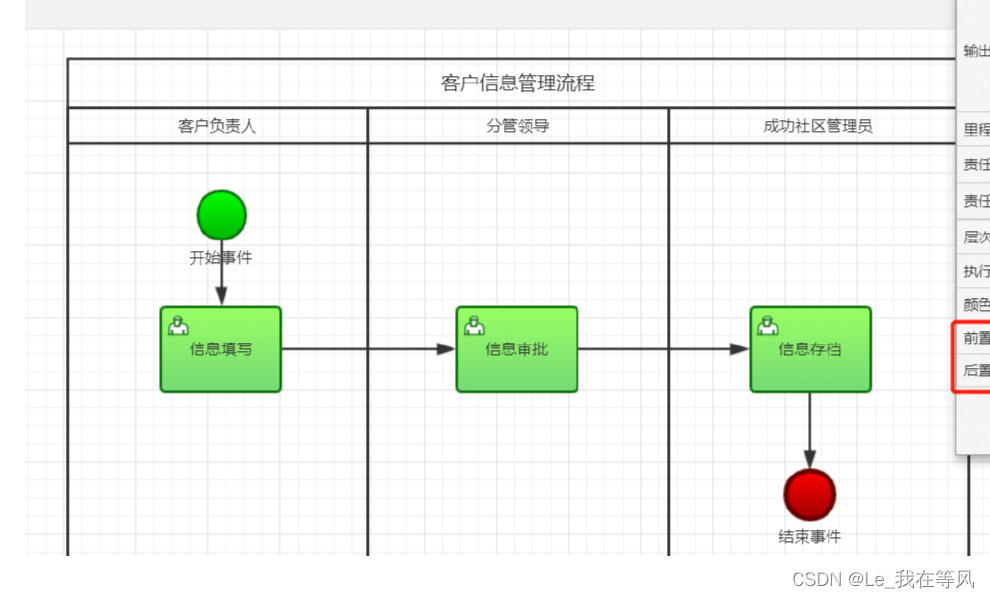

炎黄盈动的流程设计器

题外话：炎黄盈动的流程设计器，和 processon 中的流程设计器界面几乎一样，因为本质上是一家的。

2 流程引擎的应用
2.1 Workflow
工作流管理联盟 (Workflow Management Coalition，WfMC) 作为工作流管理的标准化组织而成立。

WfMC 对工作流给出定义为：工作流是指一类能够完全自动执行的经营过程，根据一系列过程规则，将文档、信息或任务在不同的执行者之间进行传递与执行。

后续更新中…
