L0范数图像平滑

图像平滑是计算摄影学一门基础重要的工具，其作用是拂去不重要的细节，保留较大的图像边缘，主要应用于边缘检测，JPEG压缩图像人工伪迹去除，非真实绘制等领域。

图像平滑大体上可以分为两类：基于局部和基于全局方法，基于局部的方法像有名双边滤波，各向异性扩散，将图像分成一些局部块进行处理；全局方法比如全变分（ Total Variation）和最小二乘滤波( Weighted Least Square)，同时处理整幅图像，可以达到全局最优的目的。
以往的方法，拂去图像中去对图像细节部分也会对图像中大的边缘进行惩罚，这样也会导致图像中大的边缘减弱或丢失，因此徐立等人提出使用图像L0范数平滑，该滤波器是一种基于稀疏策略的全局平滑滤波器。
本文是对香港中文大学徐立等人所做的《Image Smoothing via L0 Gradient Minimization》的读后笔录，也可以看成是论文的翻译吧。使用图像梯度L0范数平滑图像，具有以下优点：

通过去除小的非零梯度，抚平不重要的细节信息
增强图像显著性边缘

图像梯度L0范数最小化

L0范数可以理解为向量中非零元素的个数。
图像梯度L0范数可以如下表示

c (f) : = # {p | ∣ ∣ f p - f p - 1 ∣ ∣ \neq 0}

$c(f): = \# \{ p|\left|f_p-f_{p-1} \right| \ne 0\}$
这里

p $p$ 和

p+1 $p+1$ 是图像中相邻元素，

|fp−fp−1| $|f_p-f_{p-1}|$ 就是图像梯度，也即图像的前向差分，

#{} $\#\{\}$ 表示计数，输出图像中满足

|fp−fp−1|≠0 $|f_p-f_{p-1}| \ne 0$ 的个数，即

c(f) $c(f)$ 是图像梯度的L0范数。这样表示有一个优点，就是

c(f) $c(f)$ 是非零梯度个数的函数，与图像的梯度本身无关，也就是

# {p | ∣ ∣ f p - f p - 1 ∣ ∣ \neq 0} = # {p | ∣ ∣ α (f p - f p - 1) ∣ ∣ \neq 0}

$\# \{ p|\left| {f_p−f_{p−1}} \right| \ne 0\} = \# \{ p|\left| {\alpha( f_p−f_{p−1})} \right| \ne 0\}$
这还不是我们的目标函数，只是一个约束条件。

图像梯度最小化平滑

一维信号

先以一维信号为例，输入信号 $g$ ，输出信号 $f$ ，那么我们的目标函数可以如下表示：

min f \sum p (f p - g p) 2 s . t . c (f) = k

$\mathop {\min }\limits_f \sum\limits_p {(f_p - g_p)}^2 \quad s.t. \quad c(f) = k$
左边使得输入信号与输出信号尽可能接近，右边非零约束梯度个数为

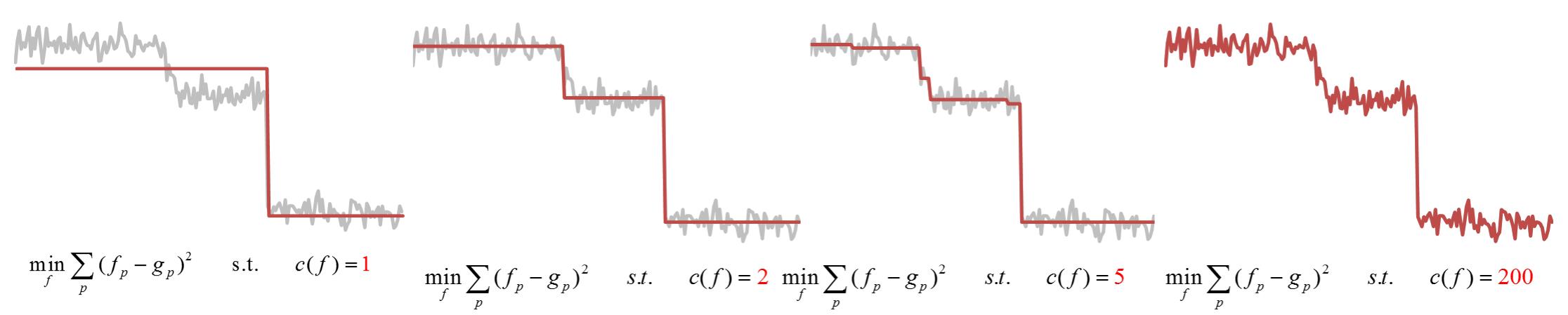

k $k$ 。下图依次是

k=1,k=2,k=5,k=200 $k=1,k=2,k=5,k=200$ 时恢复的信号。

实际上，

k $k$ 的取值变化范围很大，特别是对于二维图像来说。将上式子转换成无约束问题

min f \sum p (f p - g p) 2 + λ \cdot c (f)

$\mathop {\min }\limits_f \sum\limits_p {{{({f_p} - {g_p})}^2}} + \lambda \cdot c(f)$
这里

λ $\lambda$ 是一个权重控制两者之间的比重，实际上它是一个平滑参数，当其值越大越平滑。图像中非零梯度个数与

1λ $\frac{1}{\lambda }$ 呈单调递增关系。

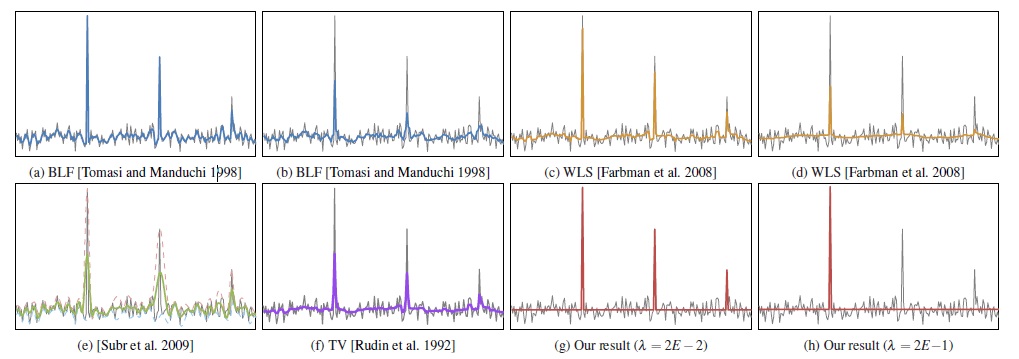

从下图中可以看到梯度

L0 $L0$ 范数的优点，即信号的尖锐部分没有被减弱。

二维图像

二维图像中，我们需要约束图像水平和垂直方向的梯度数目，形式上如下

min f \sum p (f p - g p) 2 + λ \cdot c (\partial x f, \partial y f)

$\mathop {\min }\limits_f \sum\limits_p {{{({f_p} - {g_p})}^2}} + \lambda \cdot c({\partial _x}f,{\partial _y}f)$

c (\partial x f, \partial y f) = # {p | ∣ ∣ \partial x f p ∣ ∣ + ∣ ∣ \partial y f p ∣ ∣ \neq 0}

$c({\partial _x}f,{\partial _y}f) = \# \{ p|\left| {{\partial _x}{f_p}} \right| + \left| {{\partial _y}{f_p}} \right| \ne 0\}$
由于L0范数不可导，全局最优问题是一个NP难问题，所以这里使用变量分裂法，松弛为两个二次规划问题，每个问题都有其闭式解（closed-form）(因为二次函数都可以求导，得到其最小值)。

min f \sum p (f p - g p) 2 + λ \cdot c (\partial x f, \partial y f) + β \cdot \sum p ((\partial x f p - h p) 2 + (\partial y f p - v p) 2)

$\mathop {\min }\limits_f \sum\limits_p {(f_p - g_p)^2} + \lambda \cdot c({\partial _x}f,{\partial _y}f)\\ + \beta \cdot \sum\limits_p {\left( {{{({\partial _x}{f_p} - {h_p})}^2} + {{({\partial _y}{f_p} - {v_p})}^2}} \right)}$

迭代优化

给定 $h，v$ ，计算 $f$
$E (f) = \sum p (f p - g p) 2 + β \cdot ((\partial x f p - h p) 2 + (\partial y f p - v p) 2)$ $E(f) = \sum\limits_p {{{({f_p} - {g_p})}^2}} + \beta \cdot \left( {{{({\partial _x}{f_p} - {h_p})}^2} + {{({\partial _y}{f_p} - {v_p})}^2}} \right)$
对上式求解，结果取傅里叶变换，可得
$f = F - 1 (F ( g ) + β ( F ( \partial x ) * F ( h ) + F ( \partial y ) * F ( v ) ) F ( 1 ) + β ( F ( \partial x ) * F ( \partial x ) + F ( \partial y ) * F ( \partial y ) )$ $f = {F^{ - 1}}(\frac{{F(g) + \beta (F(\partial _x)*F(h) + F(\partial _y)*F(v))}}{{F(1) + \beta (F(\partial _x)*F(\partial _x) + F(\partial _y)*F(\partial _y))}}$
本应该ℱ是傅里叶变换专用符号，但这里不支持，因此用了大写 $F$ 。
给定 $f$ ，计算 $h，v$
$E (h, v) = \sum p ((\partial x f p - h p) 2 + (\partial y f p - v p) 2) + λ β c (h, v)$ $E(h,v) = \sum\limits_p {\left( {(\partial _x{f_p} - {h_p})^2 + {(\partial _y{f_p} - {v_p})}^2} \right) + \frac{\lambda }{\beta }c(h,v)}$
$c(h,v)$ 是 $|h|+|v|$ 中非零元素的个数
$E (h, v) = \sum p ((\partial x f p - h p) 2 + (\partial y f p - v p) 2) + λ β H (| h p | + | v p |)$ $E(h,v) = \sum\limits_p {\left( {(\partial _x{f_p} - {h_p})^2 + {(\partial _y{f_p} - {v_p})}^2} \right) + \frac{\lambda }{\beta }H(|h_p|+|v_p|)}$
这里 $H(|h_p|+|v_p|)$ 是一个二值函数，如果 $|h_p|+|v_p| \ne 0$ 返回1，否则0。对于每一个像素来说，有下式
$E p = {(\partial x f p - h p) 2 + (\partial y f p - v p) 2 + λ β H (| h p | + | v p |)}$ $E_p = \{( {\partial _x{f_p} - {h_p})^2 + {(\partial _y{f_p} - {v_p})}^2} + \frac{\lambda }{\beta }H(|h_p|+|v_p|)\}$
上式取得最小值时，得到
$h p, v p = {(0, 0) (\partial x S p, \partial y S p) (\partial x S p) 2 + (\partial y S p) 2 \leq λ / β o t h e r w i s e$ $h_p,v_p =\left\{ \begin{array}{ll} (0,0) & (\partial _x{S_p})^2 + (\partial _y{S_p})^2\leq\lambda /\beta \\ (\partial _x{S_p},\partial _y{S_p}) &otherwise \end{array} \right.$
这个证明比较简单，详细推到可以看论文。

代码

%   Distribution code Version 1.0 -- 09/23/2011 by Jiaya Jia Copyright 2011, The Chinese University of Hong Kong.
%
%   The Code is created based on the method described in the following paper
%   [1] "Image Smoothing via L0 Gradient Minimization", Li Xu, Cewu Lu, Yi Xu, Jiaya Jia, ACM Transactions on Graphics,
%   (SIGGRAPH Asia 2011), 2011.
%
%   The code and the algorithm are for non-comercial use only.function S = L0Smoothing(Im, lambda, kappa)
%L0Smooth - Image Smoothing via L0 Gradient Minimization
%   S = L0Smooth(Im, lambda, kappa) performs L0 graidient smoothing of input
%   image Im, with smoothness weight lambda and rate kappa.
%
%   Paras:
%   @Im    : Input UINT8 image, both grayscale and color images are acceptable.
%   @lambda: Smoothing parameter controlling the degree of smooth. (See [1])
%            Typically it is within the range [1e-3, 1e-1], 2e-2 by default.
%   @kappa : Parameter that controls the rate. (See [1])
%            Small kappa results in more iteratioins and with sharper edges.
%            We select kappa in (1, 2].
%            kappa = 2 is suggested for natural images.
%
%   Example
%   ==========
%   Im  = imread('pflower.jpg');
%   S  = L0Smooth(Im); % Default Parameters (lambda = 2e-2, kappa = 2)
%   figure, imshow(Im), figure, imshow(S);if ~exist('kappa','var')kappa = 2.0;
end
if ~exist('lambda','var')lambda = 2e-2;
end
S = im2double(Im);
betamax = 1e5;
fx = [1, -1];
fy = [1; -1];
[N,M,D] = size(Im);
sizeI2D = [N,M];
otfFx = psf2otf(fx,sizeI2D);
otfFy = psf2otf(fy,sizeI2D);
Normin1 = fft2(S);
Denormin2 = abs(otfFx).^2 + abs(otfFy ).^2;
if D>1Denormin2 = repmat(Denormin2,[1,1,D]);
end
beta = 2*lambda;
while beta < betamaxDenormin   = 1 + beta*Denormin2;% h-v subproblemh = [diff(S,1,2), S(:,1,:) - S(:,end,:)];v = [diff(S,1,1); S(1,:,:) - S(end,:,:)];if D==1t = (h.^2+v.^2)<lambda/beta;elset = sum((h.^2+v.^2),3)<lambda/beta;t = repmat(t,[1,1,D]);endh(t)=0; v(t)=0;% S subproblemNormin2 = [h(:,end,:) - h(:, 1,:), -diff(h,1,2)];Normin2 = Normin2 + [v(end,:,:) - v(1, :,:); -diff(v,1,1)];FS = (Normin1 + beta*fft2(Normin2))./Denormin;S = real(ifft2(FS));beta = beta*kappa;fprintf('.');
end
fprintf('\n');
end
