最近在学校选了Multisim 14的选修课，来和大家一起分享分享。
第一节课的实验要求：
- 掌握利用Multisim 14测量仪表测量元件的电压,电流。
- 掌握利用Multisim 14的DC Sweep直流扫描分析的方法。
- 掌握利用Multisim 14与EXCEL结合绘制曲线。
实验任务：
1.用Multisim 14与Excel绘制二极管正向导通曲线。
相信大家对二极管都不陌生，众所周知二极管具有单向导通性（要是你不知道这是啥，去翻翻中学的课本，应该就会恍然大悟了）
所以我们可以通过改变二极管的正向电压，然后偷偷加上个电流表观测观测，记录几组数据，最后到Excel里绘制个图表就大功告成了。
理论存在，实践开始：

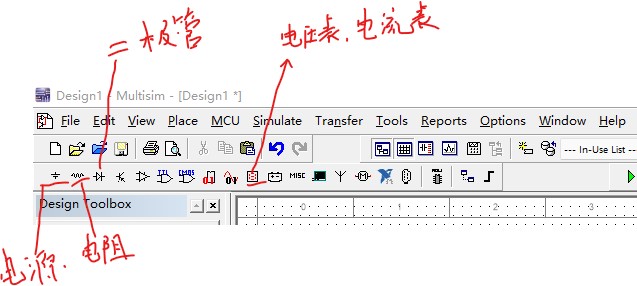

先介绍一下要用到的元件在哪（免得我万一找不到了）
不要嘲笑我的字，虽然我知道写的很丑。
继续，继续。。。

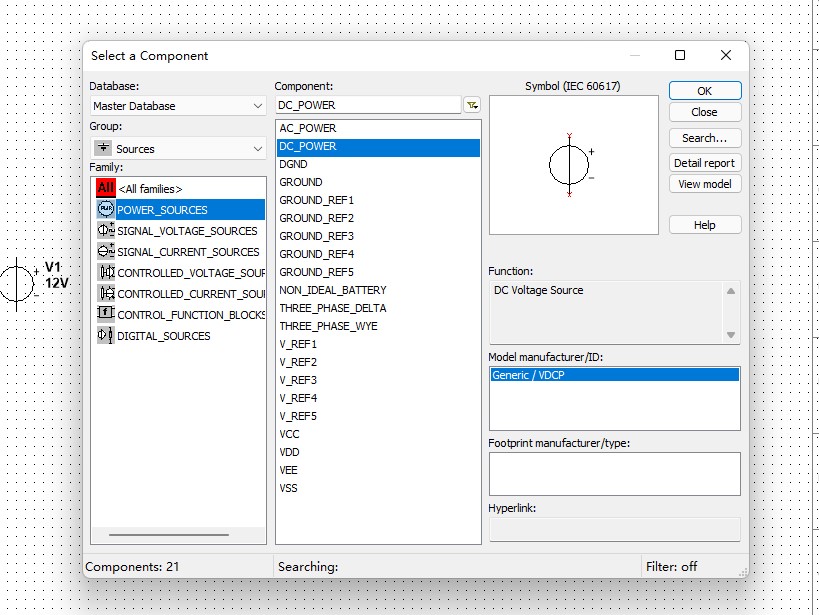

我们要的电源在这。
对了二极管可是很脆弱的，我们得找个电阻保护她一下。

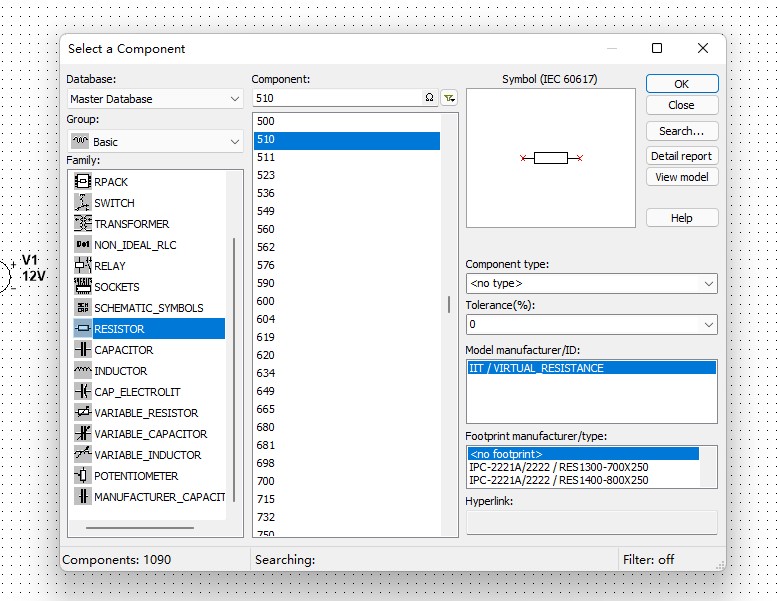

我们这位英勇的骑士在这。
公主和骑士私奔了，国王不得不派人去看着他们，所以我们的电流表和电压表就登场了（此处应有配乐）

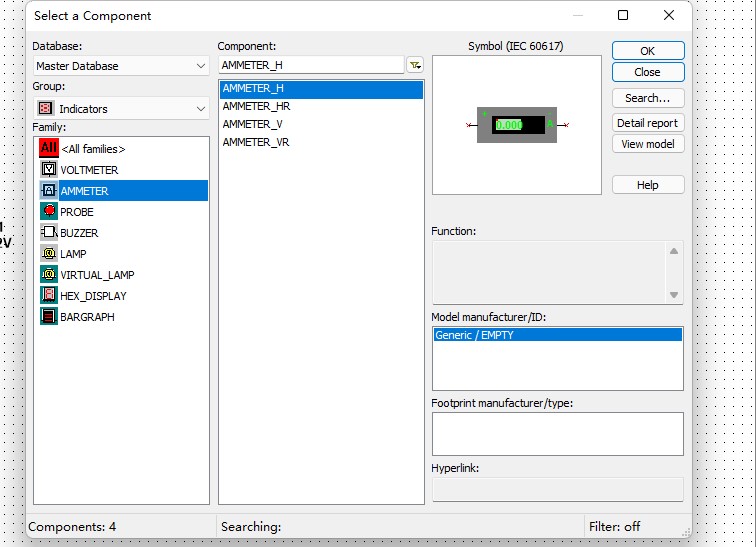

电流表：

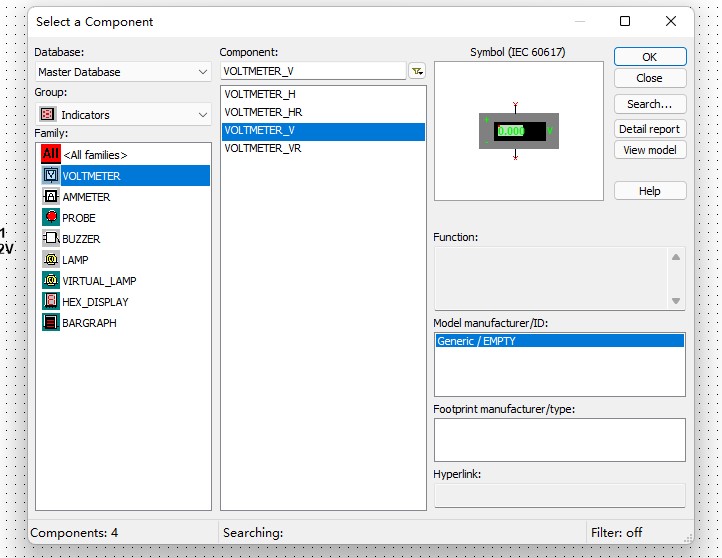

电压表：
为了不让国王的手下抓住骑士和公主，二极管决定出山，只见他利用自身的单向导通性放走了公主和骑士，接着反向堵住了国王的手下。从此骑士和公主过上了没羞没臊的幸福生活。。。

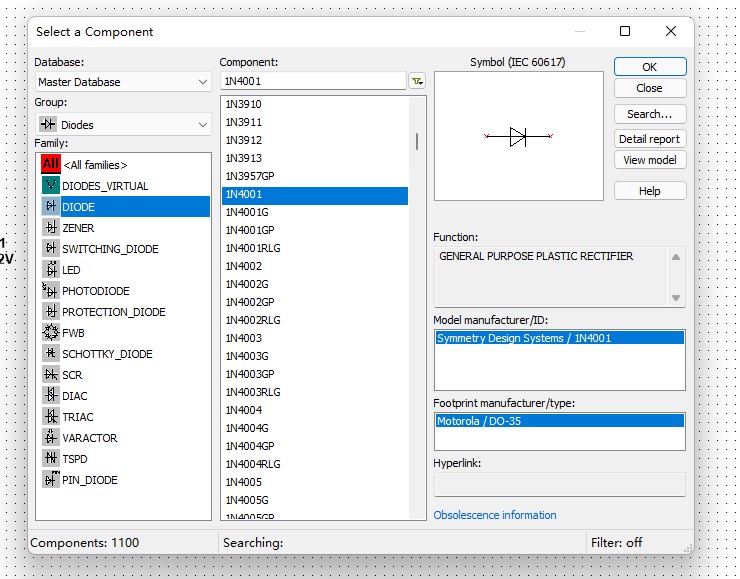

这是二极管：
综上所述，让我们来看看他们的路线
哎对了，还差个接地，毕竟只有接足地气，实验才不会报错，或者出现误差

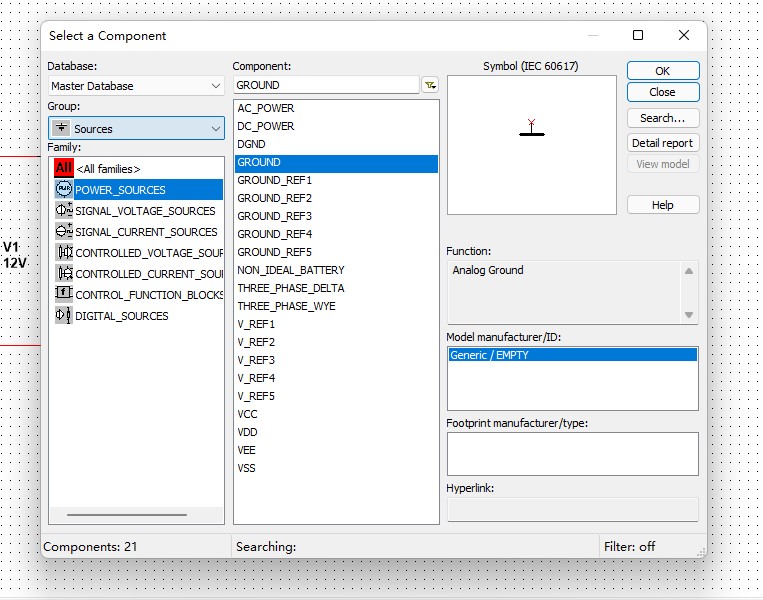

接地：
路线图，路线图，这回真的来了

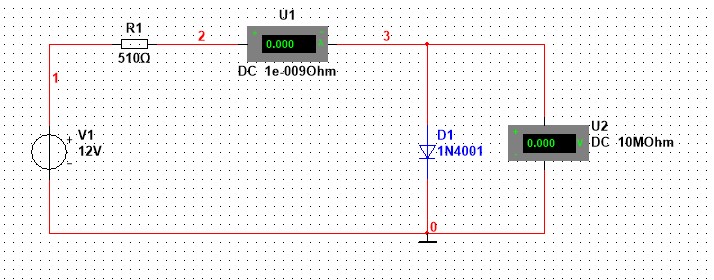

路线图：
路线搭建完毕，开始上手操作。

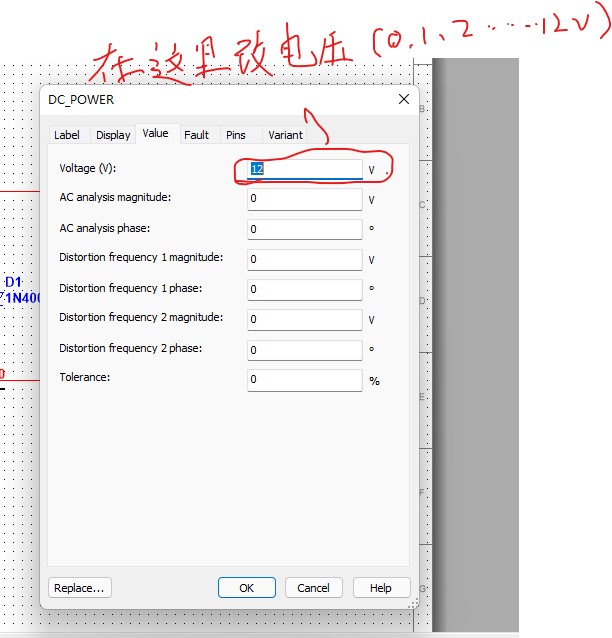

双击V1，你会得到这样一个界面

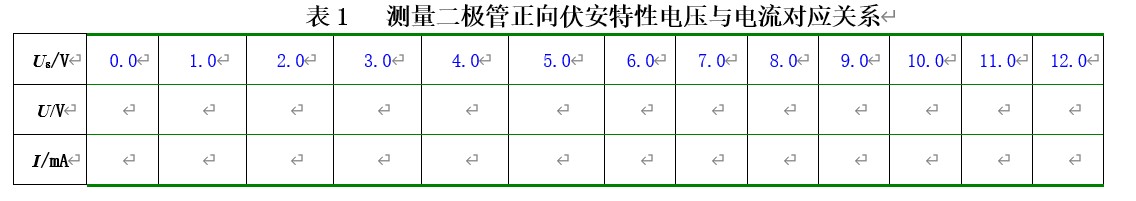

列一个表格，每改变一次电压记录下电压表和电流表的值。
像这样：

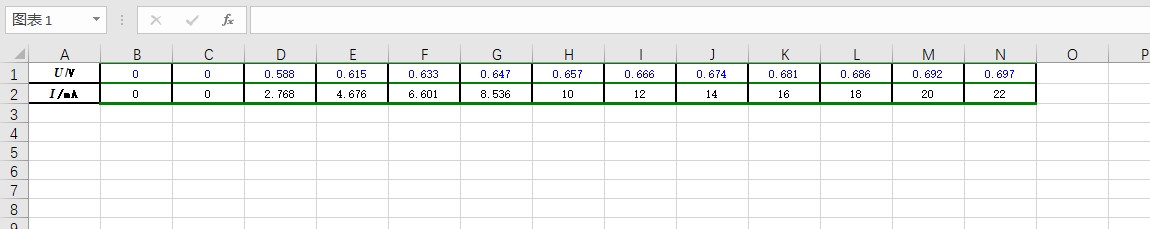

记录完以后，把数据复制到Excel里。
Just like this.

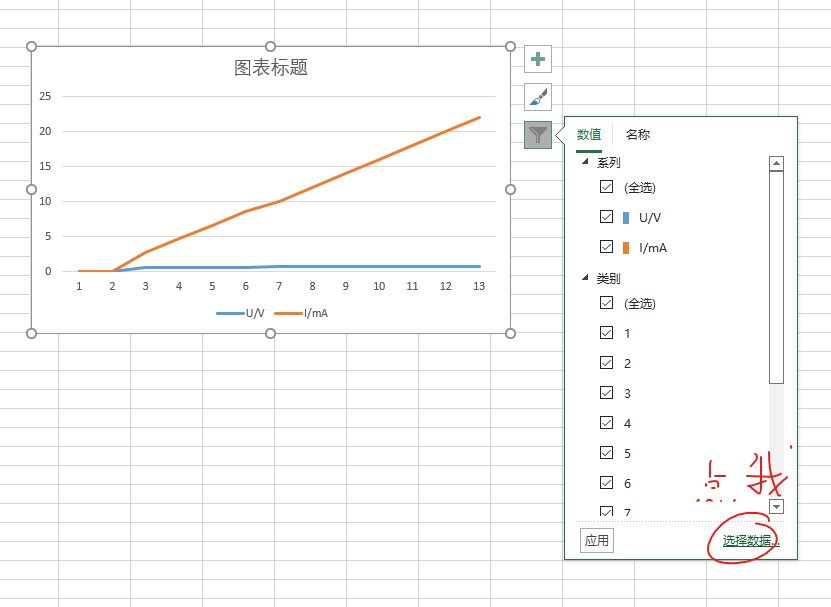

然后通过Excel来生成折线统计图，要是你不会这个，我也很无奈。

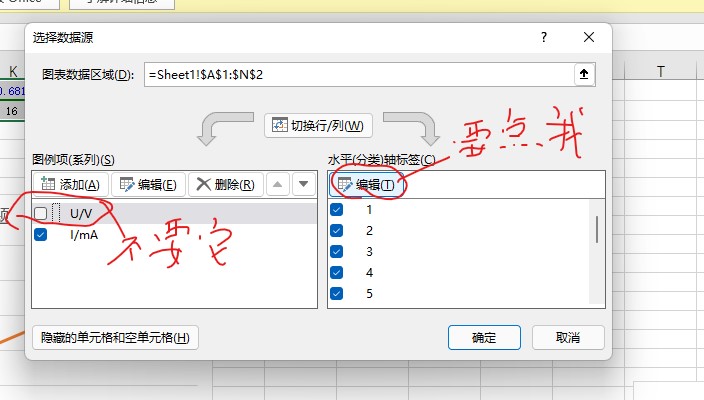

不过我可以给你点帮助。
至此绘图就完成了，整个实验也告一段落。
至于这两个：
- 掌握利用Multisim 14测量仪表测量元件的电压,电流。
- 掌握利用Multisim 14的DC Sweep直流扫描分析的方法。
就在下一篇文章里讲吧 （其实是我有点累了，不想打了，碎觉，碎觉）
