随着互联网技术的飞速发展，移动端播放视频的需求如日中天，由此也催生了一批开源/闭源的播放器，但是无论这个播放器功能是否强大、兼容性是否优秀，它的基本模块通常都是由以下部分组成：事务处理、数据的接收和解复用、音视频解码以及渲染，其基本框架如下图所示：

针对各种铺天盖地的播放器项目，我们选取了比较出众的ijkplayer进行源码剖析。它是一个基于FFPlay的轻量级Android/iOS视频播放器，实现了跨平台的功能，API易于集成；编译配置可裁剪，方便控制安装包大小。

本文基于k0.7.6版本的ijkplayer，重点分析其C语言实现的核心代码，涉及到不同平台下的封装接口或处理方式时，均以iOS平台为例，Android平台大同小异，请大家自行查阅研究。

一、总体说明

打开ijkplayer，可看到其主要目录结构如下:

tool - 初始化项目工程脚本

config - 编译ffmpeg使用的配置文件

extra - 存放编译ijkplayer所需的依赖源文件, 如ffmpeg、openssl等

ijkmedia - 核心代码

ijkplayer - 播放器数据下载及解码相关

ijksdl - 音视频数据渲染相关

ios - iOS平台上的上层接口封装以及平台相关方法

android - android平台上的上层接口封装以及平台相关方法

在功能的具体实现上，iOS和Android平台的差异主要表现在视频硬件解码以及音视频渲染方面，两者实现的载体区别如下表所示：

二、初始化流程

初始化完成的主要工作就是创建播放器对象，打开ijkplayer/ios/IJKMediaDemo/IJKMediaDemo.xcodeproj工程，可看到IJKMoviePlayerViewController类中viewDidLoad方法中创建了IJKFFMoviePlayerController对象，即iOS平台上的播放器对象。

- (void)viewDidLoad
{......self.player = [[IJKFFMoviePlayerController alloc] initWithContentURL:self.url withOptions:options];......
}

查看ijkplayer/ios/IJKMediaPlayer/IJKMediaPlayer/IJKFFMoviePlayerController.m文件，其初始化方法具体实现如下：

- (id)initWithContentURL:(NSURL *)aUrlwithOptions:(IJKFFOptions *)options
{if (aUrl == nil)return nil;// Detect if URL is file path and return proper string for itNSString *aUrlString = [aUrl isFileURL] ? [aUrl path] : [aUrl absoluteString];return [self initWithContentURLString:aUrlStringwithOptions:options];
}

- (id)initWithContentURLString:(NSString *)aUrlStringwithOptions:(IJKFFOptions *)options
{if (aUrlString == nil)return nil;self = [super init];if (self) {......// init player_mediaPlayer = ijkmp_ios_create(media_player_msg_loop);......}return self;
}

可发现在此创建了IjkMediaPlayer结构体实例_mediaPlayer：

IjkMediaPlayer *ijkmp_ios_create(int (*msg_loop)(void*))
{IjkMediaPlayer *mp = ijkmp_create(msg_loop);if (!mp)goto fail;mp->ffplayer->vout = SDL_VoutIos_CreateForGLES2();if (!mp->ffplayer->vout)goto fail;mp->ffplayer->pipeline = ffpipeline_create_from_ios(mp->ffplayer);if (!mp->ffplayer->pipeline)goto fail;return mp;fail:ijkmp_dec_ref_p(&mp);return NULL;
}

在该方法中主要完成了三个动作：

创建IJKMediaPlayer对象

IjkMediaPlayer *ijkmp_create(int (*msg_loop)(void*))
{IjkMediaPlayer *mp = (IjkMediaPlayer *) mallocz(sizeof(IjkMediaPlayer));......mp->ffplayer = ffp_create();......mp->msg_loop = msg_loop;......return mp;
}

通过ffp_create方法创建了FFPlayer对象，并设置消息处理函数

2.创建图像渲染对象SDL_Vout

SDL_Vout *SDL_VoutIos_CreateForGLES2()
{SDL_Vout *vout = SDL_Vout_CreateInternal(sizeof(SDL_Vout_Opaque));if (!vout)return NULL;SDL_Vout_Opaque *opaque = vout->opaque;opaque->gl_view = nil;vout->create_overlay = vout_create_overlay;vout->free_l = vout_free_l;vout->display_overlay = vout_display_overlay;return vout;
}

3.创建平台相关的IJKFF_Pipeline对象，包括视频解码以及音频输出部分

IJKFF_Pipeline *ffpipeline_create_from_ios(FFPlayer *ffp)
{IJKFF_Pipeline *pipeline = ffpipeline_alloc(&g_pipeline_class, sizeof(IJKFF_Pipeline_Opaque));if (!pipeline)return pipeline;IJKFF_Pipeline_Opaque *opaque     = pipeline->opaque;opaque->ffp                       = ffp;pipeline->func_destroy            = func_destroy;pipeline->func_open_video_decoder = func_open_video_decoder;pipeline->func_open_audio_output  = func_open_audio_output;return pipeline;
}

至此已经完成了ijkplayer播放器初始化的相关流程，简单来说，就是创建播放器对象，完成音视频解码、渲染的准备工作。在下一章节中，会重点介绍播放的核心代码。

本文福利，免费领取C++音视频学习资料包、技术视频，内容包括（音视频开发，面试题，FFmpeg ，webRTC ，rtmp ，hls ，rtsp ，ffplay ，编解码，推拉流，srs）↓↓↓↓↓↓见下面↓↓文章底部点击免费领取↓↓

三、核心代码剖析

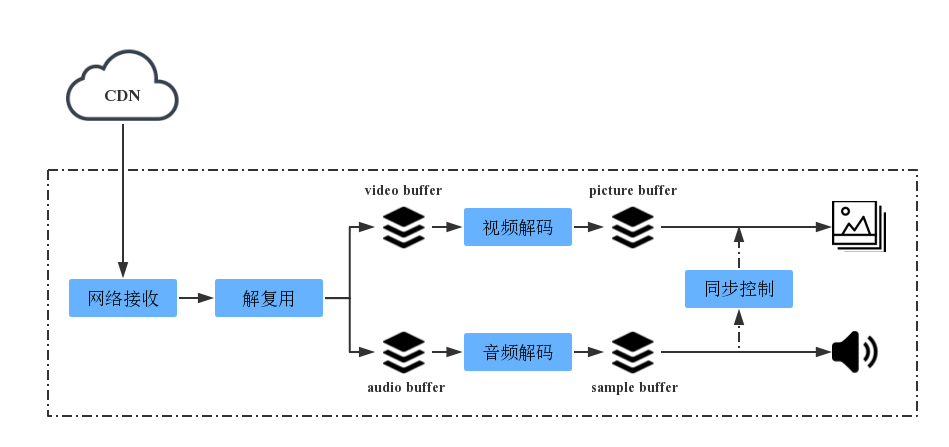

ijkplayer实际上是基于ffplay.c实现的，本章节将以该文件为主线，从数据接收、音视频解码、音视频渲染及同步这三大方面进行讲解，要求读者有基本的ffmpeg知识。

ffplay.c中主要的代码调用流程如下图所示：

当外部调用prepareToPlay启动播放后，ijkplayer内部最终会调用到ffplay.c中的

int ffp_prepare_async_l(FFPlayer *ffp, const char *file_name)

方法，该方法是启动播放器的入口函数，在此会设置player选项，打开audio output，最重要的是调用stream_open方法。

static VideoState *stream_open(FFPlayer *ffp, const char *filename, AVInputFormat *iformat)
{  ......           /* start video display */if (frame_queue_init(&is->pictq, &is->videoq, ffp->pictq_size, 1) < 0)goto fail;if (frame_queue_init(&is->sampq, &is->audioq, SAMPLE_QUEUE_SIZE, 1) < 0)goto fail;if (packet_queue_init(&is->videoq) < 0 ||packet_queue_init(&is->audioq) < 0 )goto fail;......is->video_refresh_tid = SDL_CreateThreadEx(&is->_video_refresh_tid, video_refresh_thread, ffp, "ff_vout");......is->read_tid = SDL_CreateThreadEx(&is->_read_tid, read_thread, ffp, "ff_read");......
}

从代码中可以看出，stream_open主要做了以下几件事情:

创建存放video/audio解码前数据的videoq/audioq
创建存放video/audio解码后数据的pictq/sampq
创建读数据线程read_thread
创建视频渲染线程video_refresh_thread

说明：subtitle是与video、audio平行的一个stream，ffplay中也支持对它的处理，即创建存放解码前后数据的两个queue，并且当文件中存在subtitle时，还会启动subtitle的解码线程，由于篇幅有限，本文暂时忽略对它的相关介绍。

3.1 数据读取

数据读取的整个过程都是由ffmpeg内部完成的，接收到网络过来的数据后，ffmpeg根据其封装格式，完成了解复用的动作，我们得到的，是音视频分离开的解码前的数据，步骤如下：

创建上下文结构体，这个结构体是最上层的结构体，表示输入上下文

ic = avformat_alloc_context();

2.设置中断函数，如果出错或者退出，就可以立刻退出

ic->interrupt_callback.callback = decode_interrupt_cb;
ic->interrupt_callback.opaque = is;

3.打开文件，主要是探测协议类型，如果是网络文件则创建网络链接。

err = avformat_open_input(&ic, is->filename, is->iformat, &ffp->format_opts);

4.探测媒体类型，可得到当前文件的封装格式，音视频编码参数等信息

err = avformat_find_stream_info(ic, opts);

5.打开视频、音频解码器。在此会打开相应解码器，并创建相应的解码线程。

stream_component_open(ffp, st_index[AVMEDIA_TYPE_AUDIO]);

6.读取媒体数据，得到的是音视频分离的解码前数据

ret = av_read_frame(ic, pkt);

7.将音视频数据分别送入相应的queue中

if (pkt->stream_index == is->audio_stream && pkt_in_play_range) {packet_queue_put(&is->audioq, pkt);
} else if (pkt->stream_index == is->video_stream && pkt_in_play_range && !(is->video_st && (is->video_st->disposition & AV_DISPOSITION_ATTACHED_PIC))) {packet_queue_put(&is->videoq, pkt);......
} else {av_packet_unref(pkt);
}

重复6、7步，即可不断获取待播放的数据。

3.2 音视频解码

ijkplayer在视频解码上支持软解和硬解两种方式，可在起播前配置优先使用的解码方式，播放过程中不可切换。iOS平台上硬解使用VideoToolbox，Android平台上使用MediaCodec。ijkplayer中的音频解码只支持软解，暂不支持硬解。

3.2.1 视频解码方式选择

在打开解码器的方法中：

static int stream_component_open(FFPlayer *ffp, int stream_index)
{......codec = avcodec_find_decoder(avctx->codec_id);......if ((ret = avcodec_open2(avctx, codec, &opts)) < 0) {goto fail;}......  case AVMEDIA_TYPE_VIDEO:......decoder_init(&is->viddec, avctx, &is->videoq, is->continue_read_thread);ffp->node_vdec = ffpipeline_open_video_decoder(ffp->pipeline, ffp);if (!ffp->node_vdec)goto fail;if ((ret = decoder_start(&is->viddec, video_thread, ffp, "ff_video_dec")) < 0)goto out;       ......
}

首先会打开ffmpeg的解码器，然后通过ffpipeline_open_video_decoder创建IJKFF_Pipenode。

第二章节中有介绍，在创建IJKMediaPlayer对象时，通过ffpipeline_create_from_ios创建了pipeline，则

IJKFF_Pipenode* ffpipeline_open_video_decoder(IJKFF_Pipeline *pipeline, FFPlayer *ffp)
{return pipeline->func_open_video_decoder(pipeline, ffp);
}

func_open_video_decoder函数指针最后指向的是ffpipeline_ios.c中的func_open_video_decoder，其定义如下：

static IJKFF_Pipenode *func_open_video_decoder(IJKFF_Pipeline *pipeline, FFPlayer *ffp)
{IJKFF_Pipenode* node = NULL;IJKFF_Pipeline_Opaque *opaque = pipeline->opaque;if (ffp->videotoolbox) {node = ffpipenode_create_video_decoder_from_ios_videotoolbox(ffp);if (!node)ALOGE("vtb fail!!! switch to ffmpeg decode!!!! \n");}if (node == NULL) {node = ffpipenode_create_video_decoder_from_ffplay(ffp);ffp->stat.vdec_type = FFP_PROPV_DECODER_AVCODEC;opaque->is_videotoolbox_open = false;} else {ffp->stat.vdec_type = FFP_PROPV_DECODER_VIDEOTOOLBOX;opaque->is_videotoolbox_open = true;}ffp_notify_msg2(ffp, FFP_MSG_VIDEO_DECODER_OPEN, opaque->is_videotoolbox_open);return node;
}

如果配置了ffp->videotoolbox，会优先去尝试打开硬件解码器，

node = ffpipenode_create_video_decoder_from_ios_videotoolbox(ffp);

如果硬件解码器打开失败，则会自动切换至软解

node = ffpipenode_create_video_decoder_from_ffplay(ffp);

ffp->videotoolbox需要在起播前通过如下方法配置：

ijkmp_set_option_int(_mediaPlayer, IJKMP_OPT_CATEGORY_PLAYER,   "videotoolbox", 1);

3.2.2 音视频解码

video的解码线程为video_thread，audio的解码线程为audio_thread。

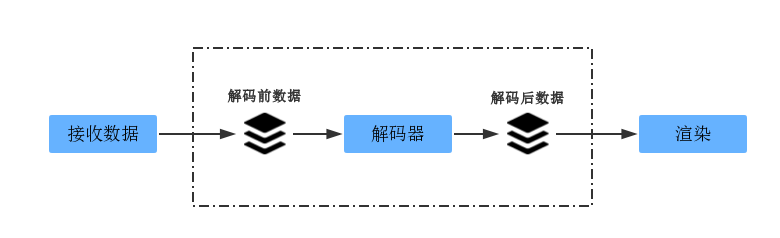

不管视频解码还是音频解码，其基本流程都是从解码前的数据缓冲区中取出一帧数据进行解码，完成后放入相应的解码后的数据缓冲区，如下图所示：

本文以video的软解流程为例进行分析，audio的流程可对照研究。

视频解码线程

static int video_thread(void *arg)
{FFPlayer *ffp = (FFPlayer *)arg;int       ret = 0;if (ffp->node_vdec) {ret = ffpipenode_run_sync(ffp->node_vdec);}return ret;
}

ffpipenode_run_sync中调用的是IJKFF_Pipenode对象中的func_run_sync

int ffpipenode_run_sync(IJKFF_Pipenode *node)
{return node->func_run_sync(node);
}

func_run_sync取决于播放前配置的软硬解，假设为软解，则调用

static int ffplay_video_thread(void *arg)
{FFPlayer *ffp = arg;......for (;;) {ret = get_video_frame(ffp, frame);......ret = queue_picture(ffp, frame, pts, duration, av_frame_get_pkt_pos(frame), is->viddec.pkt_serial);}return 0;
}

get_video_frame中调用了decoder_decode_frame，其定义如下：

static int decoder_decode_frame(FFPlayer *ffp, Decoder *d, AVFrame *frame, AVSubtitle *sub) {int got_frame = 0;do {int ret = -1;......if (!d->packet_pending || d->queue->serial != d->pkt_serial){AVPacket pkt;do {......if (packet_queue_get_or_buffering(ffp, d->queue, &pkt, &d->pkt_serial, &d->finished) < 0)return -1;......} while (pkt.data == flush_pkt.data || d->queue->serial != d->pkt_serial);......}switch (d->avctx->codec_type) {case AVMEDIA_TYPE_VIDEO: {ret = avcodec_decode_video2(d->avctx, frame, &got_frame, &d->pkt_temp);......}break;}......} while (!got_frame && !d->finished);return got_frame;
}

该方法中从解码前的video queue中取出一帧数据，送入decoder进行解码，解码后的数据在ffplay_video_thread中送入pictq。

3.3 音视频渲染及同步

3.3.1 音频输出

ijkplayer中Android平台使用OpenSL ES或AudioTrack输出音频，iOS平台使用AudioQueue输出音频。

audio output节点，在ffp_prepare_async_l方法中被创建：

ffp->aout = ffpipeline_open_audio_output(ffp->pipeline, ffp);

ffpipeline_open_audio_output方法实际上调用的是IJKFF_Pipeline对象的函数指针func_open_audio_utput，该函数指针在初始化中的ijkmp_ios_create方法中被赋值，最后指向的是func_open_audio_output

static SDL_Aout *func_open_audio_output(IJKFF_Pipeline *pipeline, FFPlayer *ffp)
{return SDL_AoutIos_CreateForAudioUnit();
}

SDL_AoutIos_CreateForAudioUnit定义如下，主要完成的是创建SDL_Aout对象

SDL_Aout *SDL_AoutIos_CreateForAudioUnit()
{SDL_Aout *aout = SDL_Aout_CreateInternal(sizeof(SDL_Aout_Opaque));if (!aout)return NULL;// SDL_Aout_Opaque *opaque = aout->opaque;aout->free_l = aout_free_l;aout->open_audio  = aout_open_audio;aout->pause_audio = aout_pause_audio;aout->flush_audio = aout_flush_audio;aout->close_audio = aout_close_audio;aout->func_set_playback_rate = aout_set_playback_rate;aout->func_set_playback_volume = aout_set_playback_volume;aout->func_get_latency_seconds = auout_get_latency_seconds;aout->func_get_audio_persecond_callbacks = aout_get_persecond_callbacks;return aout;
}

回到ffplay.c中，如果发现待播放的文件中含有音频，那么在调用stream_component_open打开解码器时，该方法里面也调用audio_open打开了audio output设备。

static int audio_open(FFPlayer *opaque, int64_t wanted_channel_layout, int wanted_nb_channels, int wanted_sample_rate, struct AudioParams *audio_hw_params)
{FFPlayer *ffp = opaque;VideoState *is = ffp->is;SDL_AudioSpec wanted_spec, spec;......wanted_nb_channels = av_get_channel_layout_nb_channels(wanted_channel_layout);wanted_spec.channels = wanted_nb_channels;wanted_spec.freq = wanted_sample_rate;wanted_spec.format = AUDIO_S16SYS;wanted_spec.silence = 0;wanted_spec.samples = FFMAX(SDL_AUDIO_MIN_BUFFER_SIZE, 2 << av_log2(wanted_spec.freq / SDL_AoutGetAudioPerSecondCallBacks(ffp->aout)));wanted_spec.callback = sdl_audio_callback;wanted_spec.userdata = opaque;while (SDL_AoutOpenAudio(ffp->aout, &wanted_spec, &spec) < 0) {.....}......return spec.size;
}

在audio_open中配置了音频输出的相关参数SDL_AudioSpec，并通过

int SDL_AoutOpenAudio(SDL_Aout *aout, const SDL_AudioSpec *desired, SDL_AudioSpec *obtained)
{if (aout && desired && aout->open_audio)return aout->open_audio(aout, desired, obtained);return -1;
}

设置给了Audio Output, iOS平台上即为AudioQueue。

AudioQueue模块在工作过程中，通过不断的callback来获取pcm数据进行播放。

有关AudioQueue的具体内容此处不再介绍。

3.3.2 视频渲染

iOS平台上采用OpenGL渲染解码后的YUV图像，渲染线程为video_refresh_thread，最后渲染图像的方法为video_image_display2，定义如下：

static void video_image_display2(FFPlayer *ffp)
{VideoState *is = ffp->is;Frame *vp;Frame *sp = NULL;vp = frame_queue_peek_last(&is->pictq);......SDL_VoutDisplayYUVOverlay(ffp->vout, vp->bmp);......
}

从代码实现上可以看出，该线程的主要工作为：

调用frame_queue_peek_last从pictq中读取当前需要显示视频帧
调用SDL_VoutDisplayYUVOverlay进行绘制

int SDL_VoutDisplayYUVOverlay(SDL_Vout *vout, SDL_VoutOverlay   *overlay)
{if (vout && overlay && vout->display_overlay)return vout->display_overlay(vout, overlay);return -1;
}

display_overlay函数指针在前面初始化流程有介绍过，它在

SDL_Vout *SDL_VoutIos_CreateForGLES2()

方法中被赋值为vout_display_overlay，该方法就是调用OpengGL绘制图像。

3.4.3 音视频同步

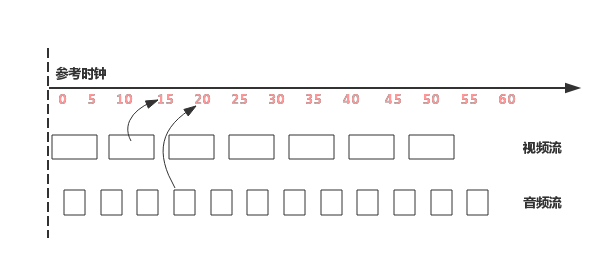

对于播放器来说，音视频同步是一个关键点，同时也是一个难点，同步效果的好坏，直接决定着播放器的质量。通常音视频同步的解决方案就是选择一个参考时钟，播放时读取音视频帧上的时间戳，同时参考当前时钟参考时钟上的时间来安排播放。如下图所示：

如果音视频帧的播放时间大于当前参考时钟上的时间，则不急于播放该帧，直到参考时钟达到该帧的时间戳；如果音视频帧的时间戳小于当前参考时钟上的时间，则需要“尽快”播放该帧或丢弃，以便播放进度追上参考时钟。

参考时钟的选择也有多种方式：

选取视频时间戳作为参考时钟源
选取音频时间戳作为参考时钟源
选取外部时间作为参考时钟源

考虑人对视频、和音频的敏感度，在存在音频的情况下，优先选择音频作为主时钟源。

ijkplayer在默认情况下也是使用音频作为参考时钟源，处理同步的过程主要在视频渲染video_refresh_thread的线程中：

static int video_refresh_thread(void *arg)
{FFPlayer *ffp = arg;VideoState *is = ffp->is;double remaining_time = 0.0;while (!is->abort_request) {if (remaining_time > 0.0)av_usleep((int)(int64_t)(remaining_time * 1000000.0));remaining_time = REFRESH_RATE;if (is->show_mode != SHOW_MODE_NONE && (!is->paused || is->force_refresh))video_refresh(ffp, &remaining_time);}return 0;
}

从上述实现可以看出，该方法中主要循环做两件事情：

休眠等待，remaining_time的计算在video_refresh中
调用video_refresh方法，刷新视频帧

可见同步的重点是在video_refresh中，下面着重分析该方法：

   lastvp = frame_queue_peek_last(&is->pictq);vp = frame_queue_peek(&is->pictq);....../* compute nominal last_duration */last_duration = vp_duration(is, lastvp, vp);delay = compute_target_delay(ffp, last_duration, is);

lastvp是上一帧，vp是当前帧，last_duration则是根据当前帧和上一帧的pts，计算出来上一帧的显示时间，经过compute_target_delay方法，计算出显示当前帧需要等待的时间。

static double compute_target_delay(FFPlayer *ffp, double delay, VideoState *is)
{double sync_threshold, diff = 0;/* update delay to follow master synchronisation source */if (get_master_sync_type(is) != AV_SYNC_VIDEO_MASTER) {/* if video is slave, we try to correct big delays byduplicating or deleting a frame */diff = get_clock(&is->vidclk) - get_master_clock(is);/* skip or repeat frame. We take into account thedelay to compute the threshold. I still don't knowif it is the best guess */sync_threshold = FFMAX(AV_SYNC_THRESHOLD_MIN, FFMIN(AV_SYNC_THRESHOLD_MAX, delay));/* -- by bbcallen: replace is->max_frame_duration with AV_NOSYNC_THRESHOLD */if (!isnan(diff) && fabs(diff) < AV_NOSYNC_THRESHOLD) {if (diff <= -sync_threshold)delay = FFMAX(0, delay + diff);else if (diff >= sync_threshold && delay > AV_SYNC_FRAMEDUP_THRESHOLD)delay = delay + diff;else if (diff >= sync_threshold)delay = 2 * delay;}}.....return delay;
}

在compute_target_delay方法中，如果发现当前主时钟源不是video，则计算当前视频时钟与主时钟的差值：

如果当前视频帧落后于主时钟源，则需要减小下一帧画面的等待时间；
如果视频帧超前，并且该帧的显示时间大于显示更新门槛，则显示下一帧的时间为超前的时间差加上上一帧的显示时间
如果视频帧超前，并且上一帧的显示时间小于显示更新门槛，则采取加倍延时的策略。

回到video_refresh中

  time= av_gettime_relative()/1000000.0;if (isnan(is->frame_timer) || time < is->frame_timer)is->frame_timer = time;if (time < is->frame_timer + delay) {*remaining_time = FFMIN(is->frame_timer + delay - time, *remaining_time);goto display;}

frame_timer实际上就是上一帧的播放时间，而frame_timer + delay实际上就是当前这一帧的播放时间，如果系统时间还没有到当前这一帧的播放时间，直接跳转至display，而此时is->force_refresh变量为0，不显示当前帧，进入video_refresh_thread中下一次循环，并睡眠等待。

  is->frame_timer += delay;if (delay > 0 && time - is->frame_timer > AV_SYNC_THRESHOLD_MAX)is->frame_timer = time;SDL_LockMutex(is->pictq.mutex);if (!isnan(vp->pts))update_video_pts(is, vp->pts, vp->pos, vp->serial);SDL_UnlockMutex(is->pictq.mutex);if (frame_queue_nb_remaining(&is->pictq) > 1) {Frame *nextvp = frame_queue_peek_next(&is->pictq);duration = vp_duration(is, vp, nextvp);if(!is->step && (ffp->framedrop > 0 || (ffp->framedrop && get_master_sync_type(is) != AV_SYNC_VIDEO_MASTER)) && time > is->frame_timer + duration) {frame_queue_next(&is->pictq);goto retry;}}

如果当前这一帧的播放时间已经过了，并且其和当前系统时间的差值超过了AV_SYNC_THRESHOLD_MAX，则将当前这一帧的播放时间改为系统时间，并在后续判断是否需要丢帧，其目的是为后面帧的播放时间重新调整frame_timer，如果缓冲区中有更多的数据，并且当前的时间已经大于当前帧的持续显示时间，则丢弃当前帧，尝试显示下一帧。

{frame_queue_next(&is->pictq);is->force_refresh = 1;SDL_LockMutex(ffp->is->play_mutex);......display:/* display picture */if (!ffp->display_disable && is->force_refresh && is->show_mode == SHOW_MODE_VIDEO && is->pictq.rindex_shown)video_display2(ffp);

否则进入正常显示当前帧的流程，调用video_display2开始渲染。

四、事件处理

在播放过程中，某些行为的完成或者变化，如prepare完成，开始渲染等，需要以事件形式通知到外部，以便上层作出具体的业务处理。 ijkplayer支持的事件比较多，具体定义在ijkplayer/ijkmedia/ijkplayer/ff_ffmsg.h中：

#define FFP_MSG_FLUSH                       0
#define FFP_MSG_ERROR                       100     /* arg1 = error */
#define FFP_MSG_PREPARED                    200
#define FFP_MSG_COMPLETED                   300
#define FFP_MSG_VIDEO_SIZE_CHANGED          400     /* arg1 = width, arg2 = height */
#define FFP_MSG_SAR_CHANGED                 401     /* arg1 = sar.num, arg2 = sar.den */
#define FFP_MSG_VIDEO_RENDERING_START       402
#define FFP_MSG_AUDIO_RENDERING_START       403
#define FFP_MSG_VIDEO_ROTATION_CHANGED      404     /* arg1 = degree */
#define FFP_MSG_BUFFERING_START             500
#define FFP_MSG_BUFFERING_END               501
#define FFP_MSG_BUFFERING_UPDATE            502     /* arg1 = buffering head position in time, arg2 = minimum percent in time or bytes */
#define FFP_MSG_BUFFERING_BYTES_UPDATE      503     /* arg1 = cached data in bytes,            arg2 = high water mark */
#define FFP_MSG_BUFFERING_TIME_UPDATE       504     /* arg1 = cached duration in milliseconds, arg2 = high water mark */
#define FFP_MSG_SEEK_COMPLETE               600     /* arg1 = seek position,                   arg2 = error */
#define FFP_MSG_PLAYBACK_STATE_CHANGED      700
#define FFP_MSG_TIMED_TEXT                  800
#define FFP_MSG_VIDEO_DECODER_OPEN          10001

4.1 消息上报初始化

在IJKFFMoviePlayerController的初始化方法中:

- (id)initWithContentURLString:(NSString *)aUrlStringwithOptions:(IJKFFOptions *)options
{......  // init player_mediaPlayer = ijkmp_ios_create(media_player_msg_loop);   ......
}

可以看到在创建播放器时，media_player_msg_loop函数地址作为参数传入了ijkmp_ios_create，继续跟踪代码，可以发现，该函数地址最终被赋值给了IjkMediaPlayer中的msg_loop函数指针

IjkMediaPlayer *ijkmp_create(int (*msg_loop)(void*))
{......mp->msg_loop = msg_loop;......
}

开始播放时，会启动一个消息线程，

static int ijkmp_prepare_async_l(IjkMediaPlayer *mp)
{......mp->msg_thread = SDL_CreateThreadEx(&mp->_msg_thread, ijkmp_msg_loop, mp, "ff_msg_loop");......
}

ijkmp_msg_loop方法中调用的即是mp->msg_loop。

至此已经完成了播放消息发送的准备工作。

4.2 消息上报处理

播放器底层上报事件时，实际上就是将待发送的消息放入消息队列，另外有一个线程会不断从队列中取出消息，上报给外部，其代码流程大致如下图所示：

我们以prepare完成事件为例，看看代码中事件上报的具体流程。

ffplay.c中上报PREPARED完成时调用：

ffp_notify_msg1(ffp, FFP_MSG_PREPARED);

ffp_notify_msg1方法实现如下：

inline static void ffp_notify_msg1(FFPlayer *ffp, int what) {msg_queue_put_simple3(&ffp->msg_queue, what, 0, 0);
}

msg_queue_put_simple3中将事件及其参数封装成了AVMessge对象，

inline static void msg_queue_put_simple3(MessageQueue *q, int what, int arg1, int arg2)
{AVMessage msg;msg_init_msg(&msg);msg.what = what;msg.arg1 = arg1;msg.arg2 = arg2;msg_queue_put(q, &msg);
}

继续跟踪代码，可以发现最后在

inline static int msg_queue_put_private(MessageQueue *q, AVMessage *msg)

方法中，消息对象被放在了消息队列里。但是哪里读取的队列里的消息呢？在4.1节中，我们有提到在创建播放器时，会传入media_player_msg_loop函数地址，最后作为一个单独的线程运行，现在来看一下media_player_msg_loop方法的实现：

int media_player_msg_loop(void* arg)
{@autoreleasepool {IjkMediaPlayer *mp = (IjkMediaPlayer*)arg;__weak IJKFFMoviePlayerController *ffpController = ffplayerRetain(ijkmp_set_weak_thiz(mp, NULL));while (ffpController) {@autoreleasepool {IJKFFMoviePlayerMessage *msg = [ffpController obtainMessage];if (!msg)break;int retval = ijkmp_get_msg(mp, &msg->_msg, 1);if (retval < 0)break;// block-get should never return 0assert(retval > 0);[ffpController performSelectorOnMainThread:@selector(postEvent:) withObject:msg waitUntilDone:NO];}}// retained in prepare_async, before SDL_CreateThreadExijkmp_dec_ref_p(&mp);return 0;}
}

由此可以看出，最后是在该方法中读取消息，并采用notification通知到APP上层。
