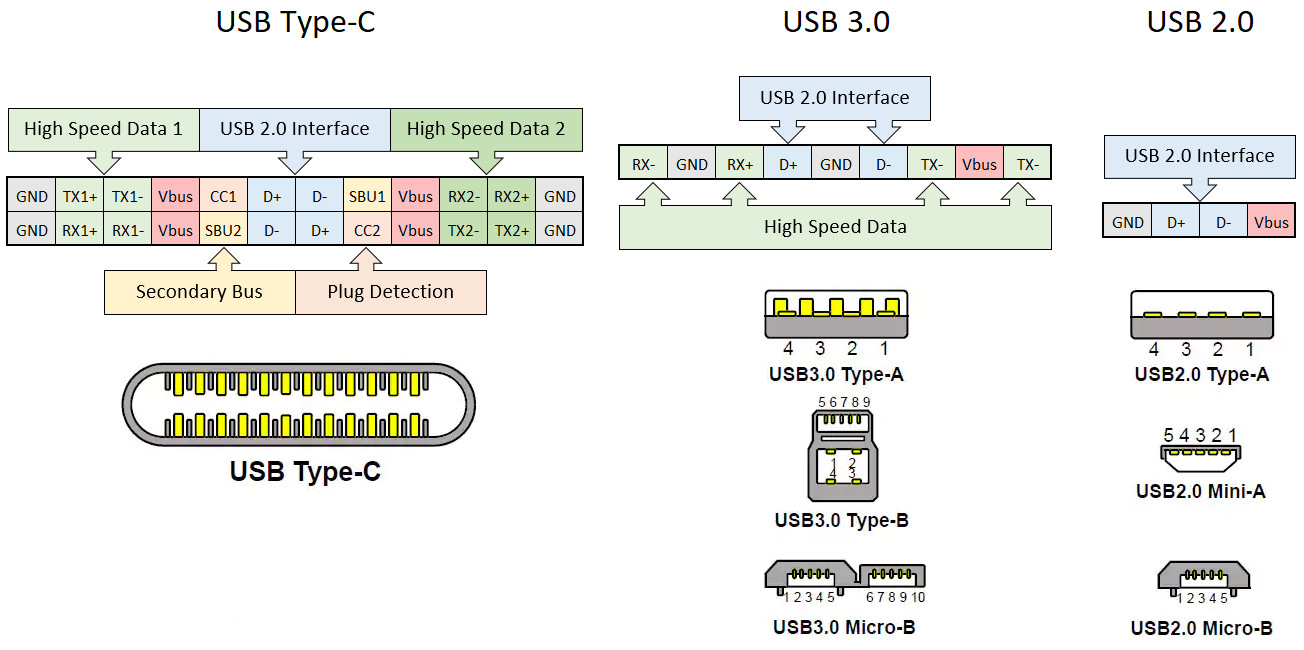

typec接口定义(24脚)

typec母头

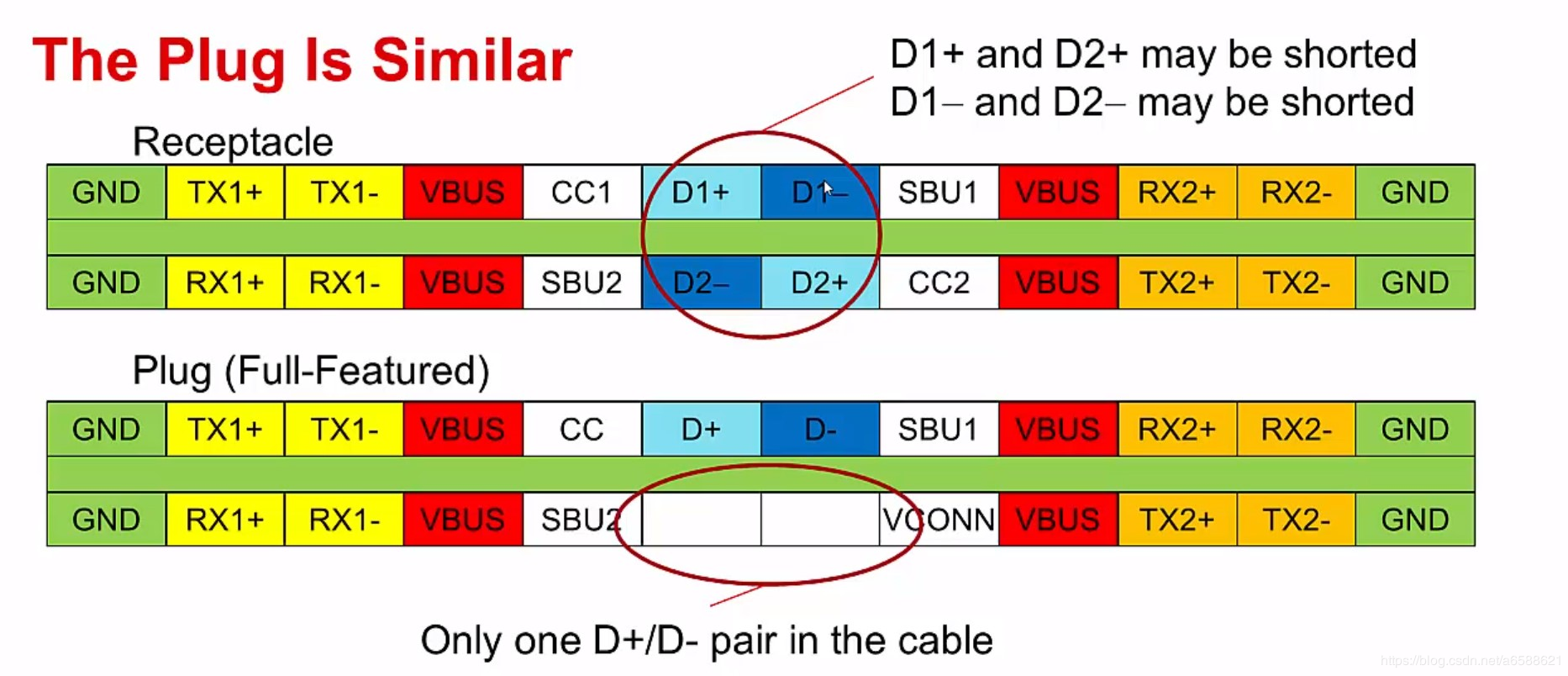

typec公头(一对D+,D-,只有一个CC脚，另一个CC脚变成了VCONN)



D+/D-：当USB3接口不可用的时候，这些引脚为USB2信号提供信号通道。
Vbus/GND：这些引脚能够为上行数据接口提供100W的供电能力，或者在一些情况下支持点对点供电。

剩余的连接是“非对称”的，也就是说在连接器插入方向错误时这些连接无法正常工作，除非这些端口在电气或逻辑上做了修正，USBs Type-C的非对称连接包含：

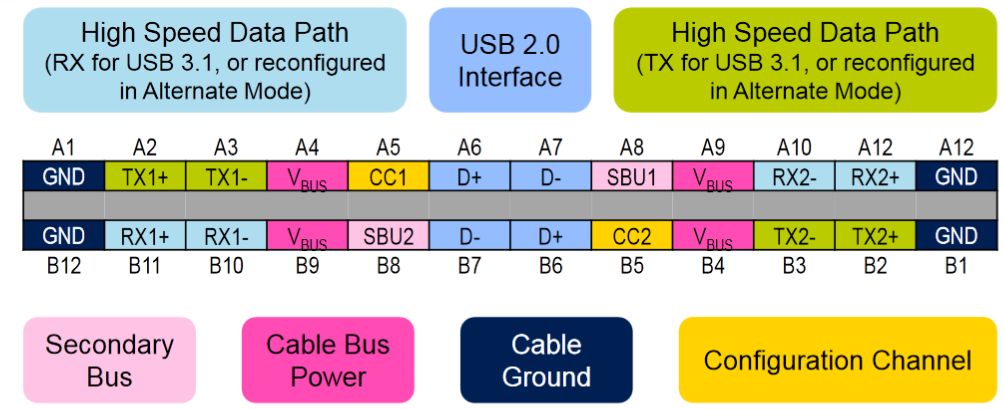

Tx1/2，Rx1/2：提供最多2个通道的超速数据链路，实现双向高达20Gbps的带宽。
CC1/CC2：配置通道信号用于连接的发现、配置和管理。请注意它们中仅一个信号用作配置通道，另一个在上行数据端口中用于为USB逻辑供电。
SBU1，SUB2：边带使用（Side Band Use）信号适用于传输非USB信号，它们用于模拟音频模式，也可用于可选（Alternate）模式
CC(Configuration Channel):配置通道作用：
    检测USB端口是否连接设备
    决定电缆和双绞线的连接方向，以建立USB数据总线路由
    在两个端口间，建立“host”和“device”的角色
    发现和配置VBUS
    配置VCONN
    发现和配置可选的替代和辅助模式。

 一般pmic都集成cc1,cc2检测电路，如果没有集成可增加cc检测电路，如wusb3801q,电路图如下





typec的接口可以兼容usb2.0如下图，不需要cc逻辑电路



typec耳机分数字和模拟两种(https://blog.csdn.net/mike8825/article/details/84001000),typec转3.5mm接口的电路图如下

CC1/CC2检测设备原理，可参考https://blog.csdn.net/a6588621/article/details/85049539

typec资料https://www.usb.org/document-library/usb-type-ctm-cable-and-connector-specification-revision-13-july-14-2017-and-ecns
