如何使用Dell PowerEdge 14G服务器的系统设置在Dell RAID 控制器(PERC 10)上创建虚拟磁盘
步骤：

在系统启动期间，按F2键进入System Setup（系统设置）主菜单。

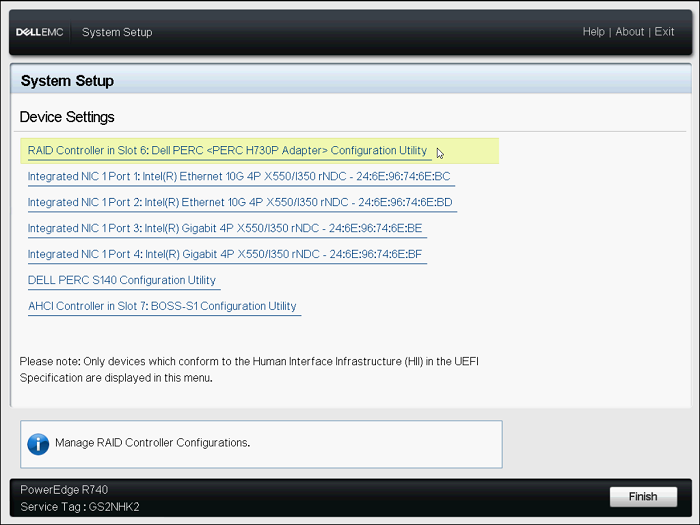

单击Device Settings（设备设置）。
单击所需的RAID controller（RAID控制器）设备。
Device（设备）菜单

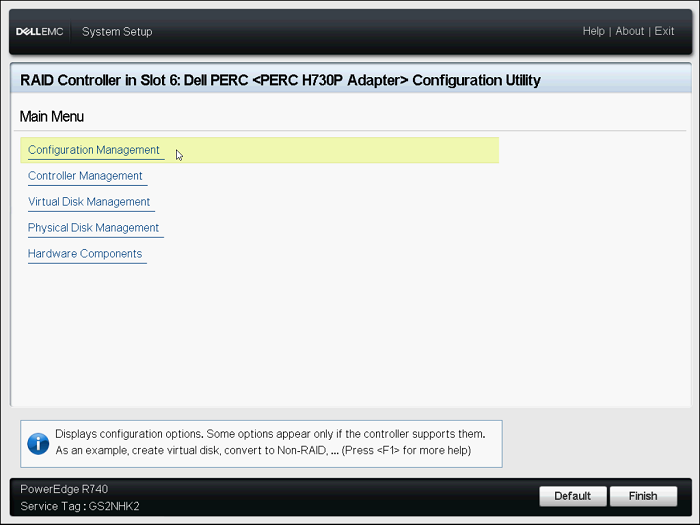

Configuration Utility（配置实用程序）主菜单
单击Configuration Management（配置管理）。

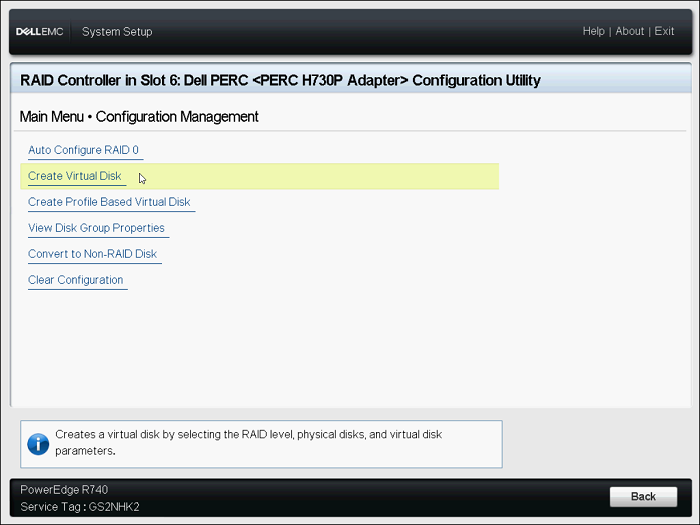

Configuration Management（配置管理）菜单
单击Create Virtual Disk（创建虚拟磁盘）。
现在会显示下面的选项列表以定义虚拟磁盘参数：
o Select RAID level（选择RAID级别）— 允许您选择所需的RAID级别。
o Secure Virtual Disk（安全虚拟磁盘）— 如果您要创建受保护的虚拟磁盘，请选择Secure Virtual Disk（安全虚拟磁盘）。
注：仅当安全密钥已配置时，Secure Virtual Disk（安全虚拟磁盘）选项默认才会处于启用状态并已选中。仅会列出SED物理磁盘。
o Select Physical Disks From（从以下选项中选择物理磁盘）— 可让您选择物理磁盘容量之一：
 Unconfigured Capacity（未配置的容量）：在未配置的物理磁盘上创建虚拟磁盘。
 Free Capacity（可用容量）：利用已是虚拟磁盘的一部分未使用的物理磁盘容量。
o Select Physical Disks（选择物理磁盘）— 如果您要选择从中创建虚拟磁盘的物理磁盘，请单击Select Physical Disks（选择物理磁盘）。如果您选择Unconfigured Capacity（未配置的容量）作为物理磁盘容量，则会显示此选项。
o Select Disk Groups（选择磁盘组）— 如果您要选择从中创建虚拟磁盘的磁盘组，请单击Select Disk Group（选择磁盘组）。如果您选择Free Capacity（可用容量）作为物理磁盘容量，将会显示此选项。
o Configure Virtual Disk Parameters（配置虚拟磁盘参数）— 允许您在创建虚拟磁盘时设置虚拟磁盘参数。有关更多信息，请参阅配置虚拟磁盘参数。

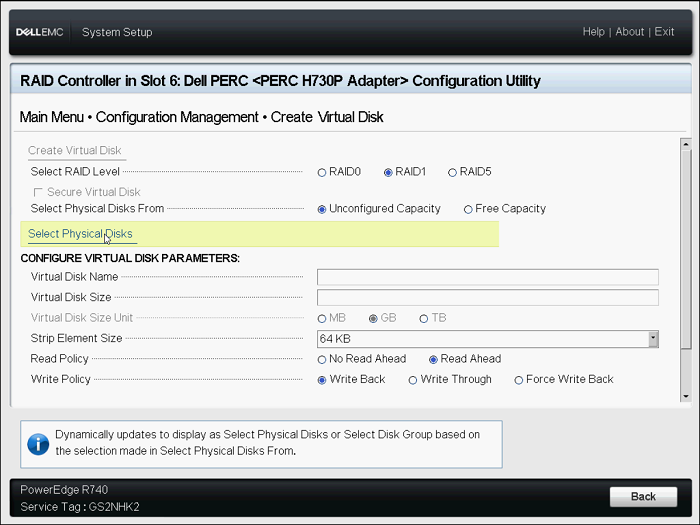

Create Virtual Disk（创建虚拟磁盘）菜单
单击Select Physical Disks（选择物理磁盘）。
选择所需的驱动器，然后单击Apply Changes（应用更改）。
