1. CAD-阵列命令学习
   在CAD中，阵列命令是用来快速，准确地复制一个对象的命令工具，可以根据对行数，列数，中心点的设定来将这个物体根据你自己的意愿进行摆放和排布。快捷键是ar。 可以点击阵列命令，或者点击修改，下拉有个阵列，也可以输入ar回车执行阵列命令。
   点击阵列命令后出现对话框，阵列可分两种：一种为矩形阵列；另一种则是环形阵列。

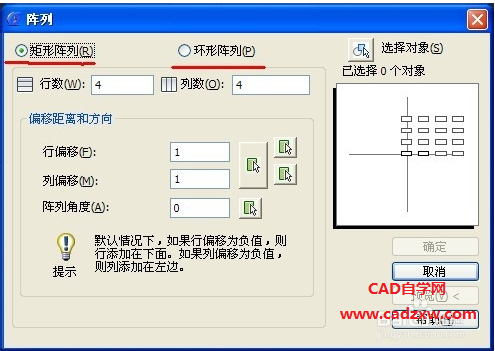

   1.1 矩形阵列：
   点击阵列命令，选择矩形阵列，然后点击选择对象，这是进入绘图区选中小圆回车进入对话框，这时输入参数，输入行数2，列数4,，就是两行四列，然后输入行偏移10和列偏移20，这个偏移值是根据对应点的位置距离而定的。我的图例是圆，那么对应位置是圆心。输入好后点击确定就得到了。

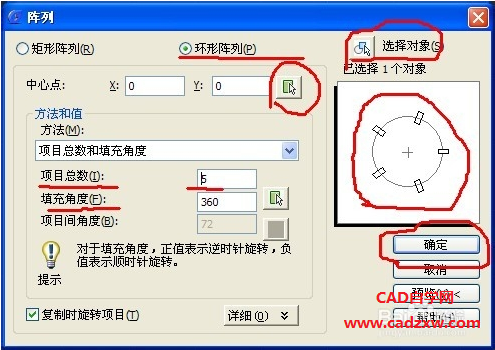

   1.2 环形阵列：
   点击阵列命令，选择环形阵列，然后点击选择对象，这是进入绘图区选中小圆回车进入对话框，再点击中心点那边的按钮，然后进入绘图区点击要环绕的中心点，然后继续进入对话框，这时输入参数，输入项目总数5，填充角度360°，右边有预览效果图，点击确定就得到环形阵列图形了。
   2.具体实际操作

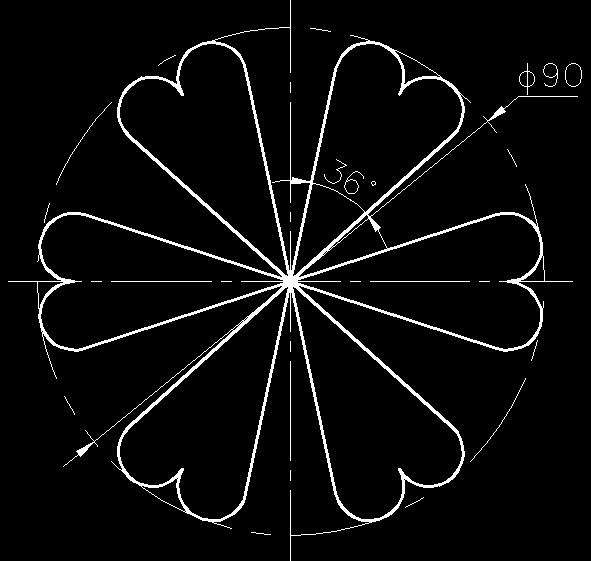

   此图是以CAD-阵列命令为主导的，其外部为一个直径为90度，半径为45度的圆。

   2.1操作步骤：

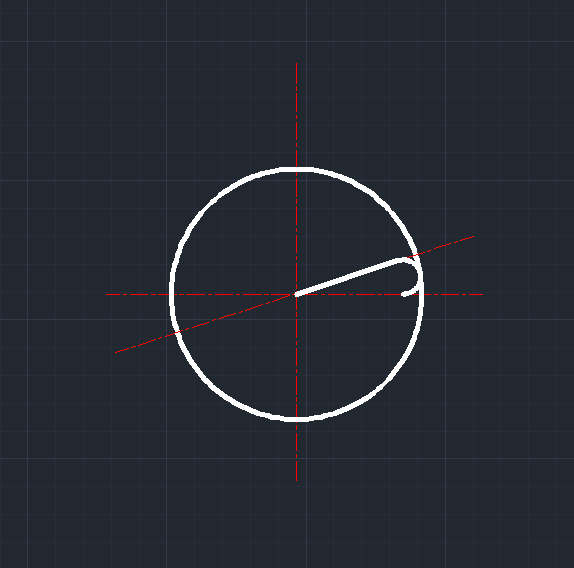

   首先，输入直线命名，其快捷键命令为L，建立十字中心线，确定中心点，再输入圆命令，其快捷键命令为C，输入圆半径45度。其次，在圆中心线的一端输入直线命令—L,输入距离长度45，接着输入旋转命令，其快捷键为RO，向上（或向下）旋转18度，再输入圆命令的相切、相切、相切画出一个小圆，
   再输入修剪命令，其快捷键为TR，修剪多余部分。

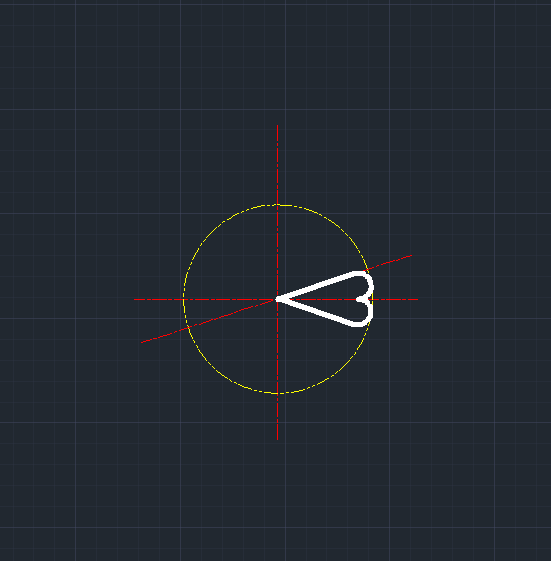

   接着输入镜像命令，其快捷键命令为MI，对称画出图形的另外一部分，使其成为一个完整封闭的图形。

   最后，输入阵列命令—AR，选择环形阵列，选中已经画好图形，选中中心点，输入项目总数为6;填充角度为360度。
   最后，上图中图案便呈现在大家面前！

   3.学习心得
   通过这几周的cad技能训练我真切地体会到了这种绘图系统的实用性。虽然训练已经结束，但我觉得自己的学习过程还没有结束，还有很多地方可以提高。这次学习培养了我的动手能力。虽然现在课程已经告一段落，但我觉得自己的学习过程还没结束，还有很多地方可以提高。我将继续练习使用autocad，做到能够把它运用得得心应手、挥洒自如，使它成为我今后学习和工作的助手。同时，也要培养良好的绘图习惯，保持严谨的态度，运用科学的学习方法，使自己对绘图命令有深刻和印象。这样才能游刃有余!
