任务1. 认识Packet Tracer软件
Packet Tracher介绍
- Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。
- Packer Tracer模拟器软件比Boson功能强大，比Dynamips操作简单，非常适合网络设备初学者使用。
学习任务

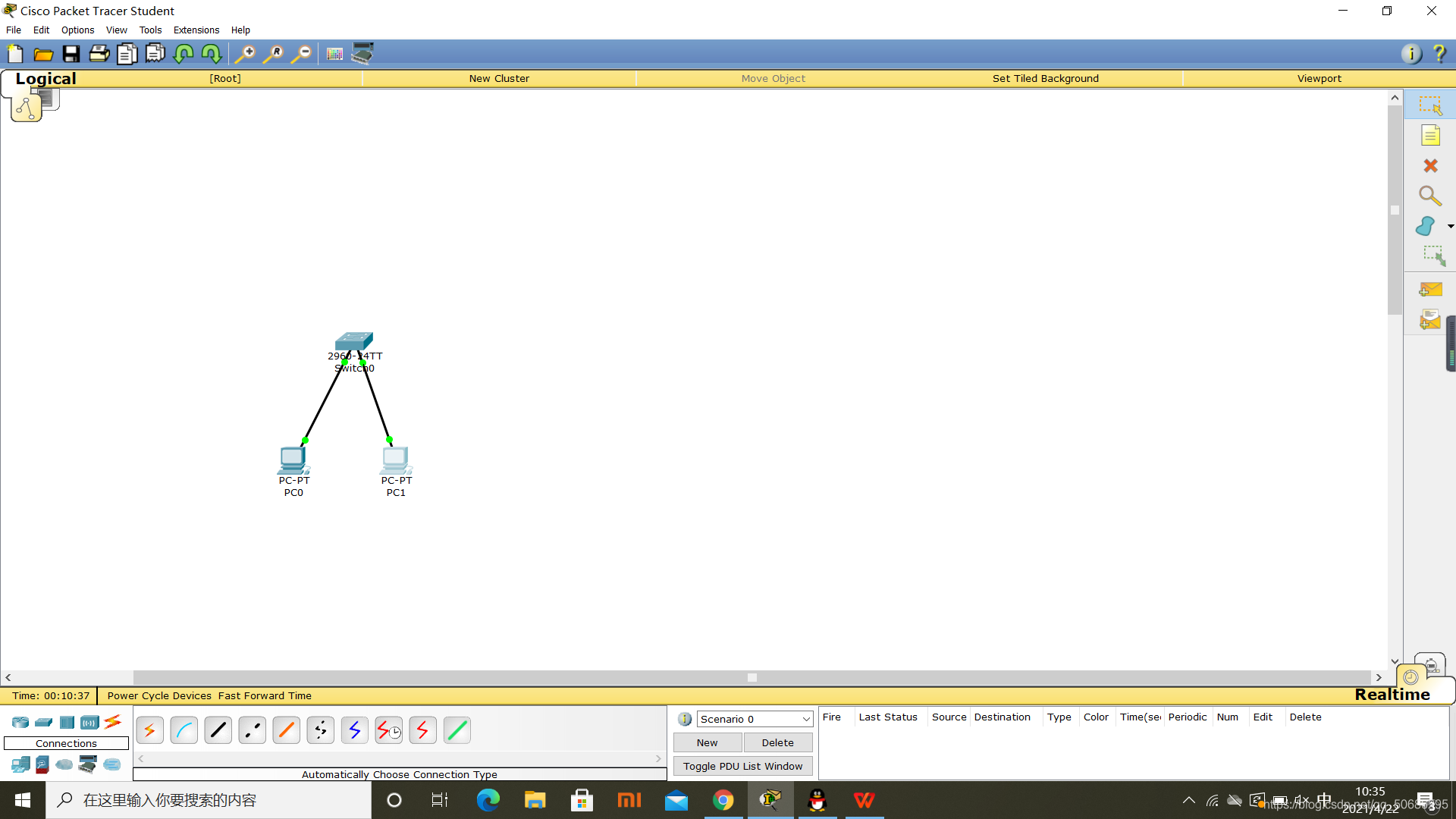

1、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；
2、分别设置pc机的ip地址；
3、验证pc机间可以互通。
实验设备
Switch_2960 1台；PC 2台；直连线

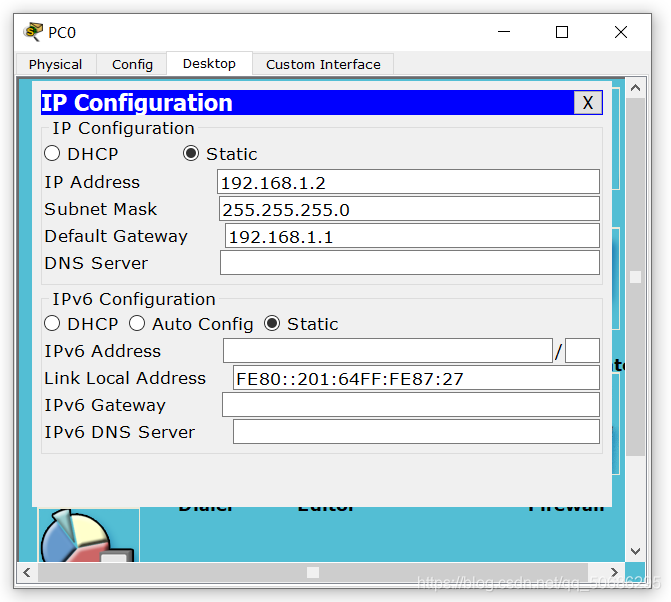

PC1
IP： 192.168.1.2
Submask： 255.255.255.0
Gateway： 192.168.1.1

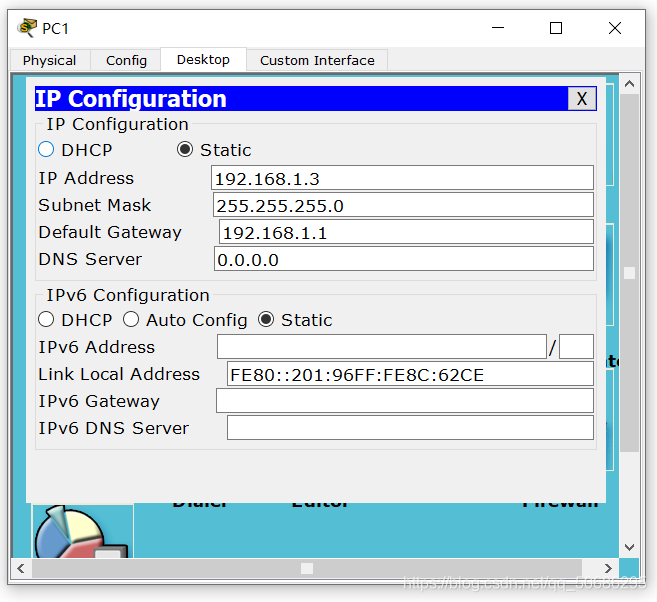

PC2
IP： 192.168.1.3
Submask： 255.255.255.0
Gateway： 192.168.1.1

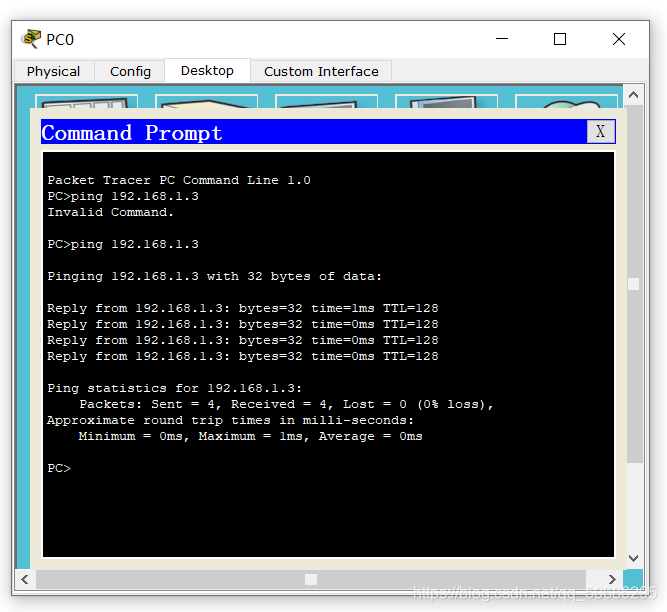

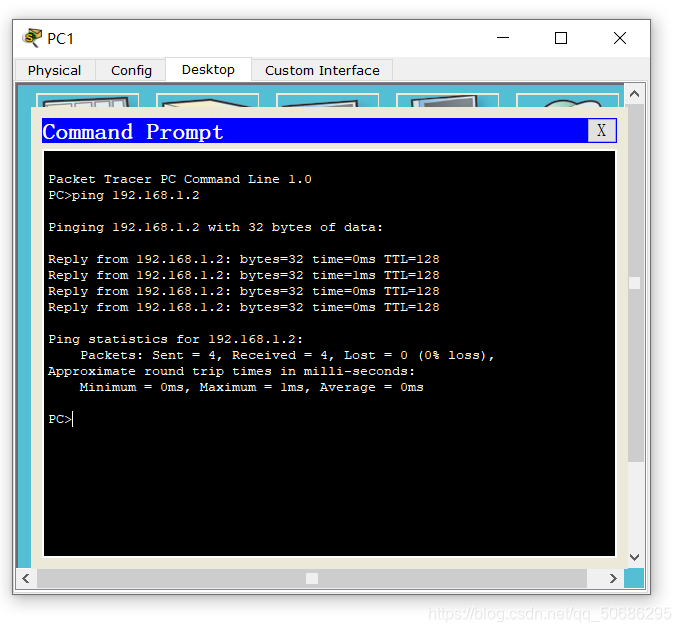

PC1 ping PC2 Reply

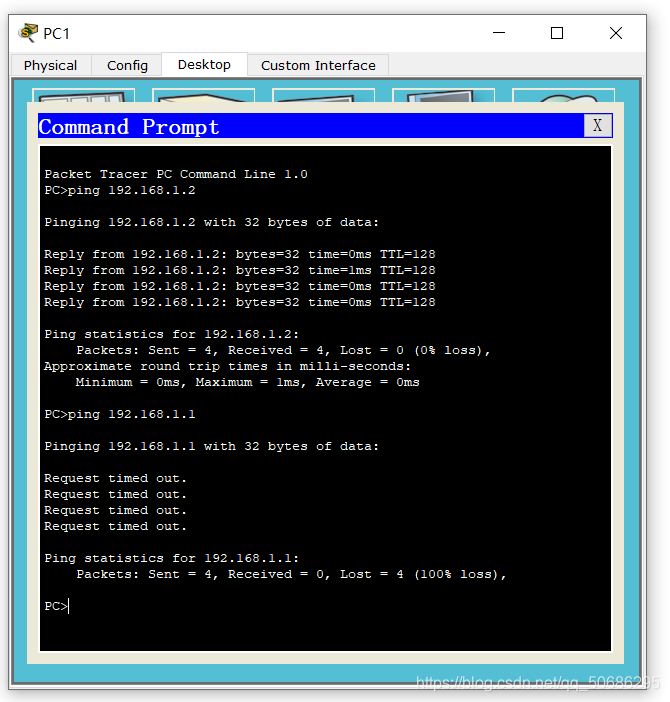

PC2 ping PC1 Reply
PC2 ping Gateway Timeout
实验结果：
任务2. 交换机的基本配置与管理
实验目标
- 掌握交换机基本信息的配置管理。
实验背景
- 某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。
技术原理
- 交换机的管理方式基本分为两种：带内管理和带外管理。
- 通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
- 通过Telnet、拨号等方式属于带内管理。
- 交换机的命令行操作模式主要包括：
- 用户模式 Switch>
- 特权模式
- 全局配置模式 Switch(config)#
- 端口模式 Switch(config-if)#
实验步骤：
- 新建Packet Tracer拓扑图
- 了解交换机命令行
- 进入特权模式(en)
- 进入全局配置模式(conf t)
- 进入交换机端口视图模式(int f0/1)
- 返回到上级模式(exit)
- 从全局以下模式返回到特权模式(end)
- 帮助信息(如? 、co?、copy?)
- 命令简写(如 conf t)
- 命令自动补全(Tab)
- 快捷键(ctrl+c中断测试,ctrl+z退回到特权视图)

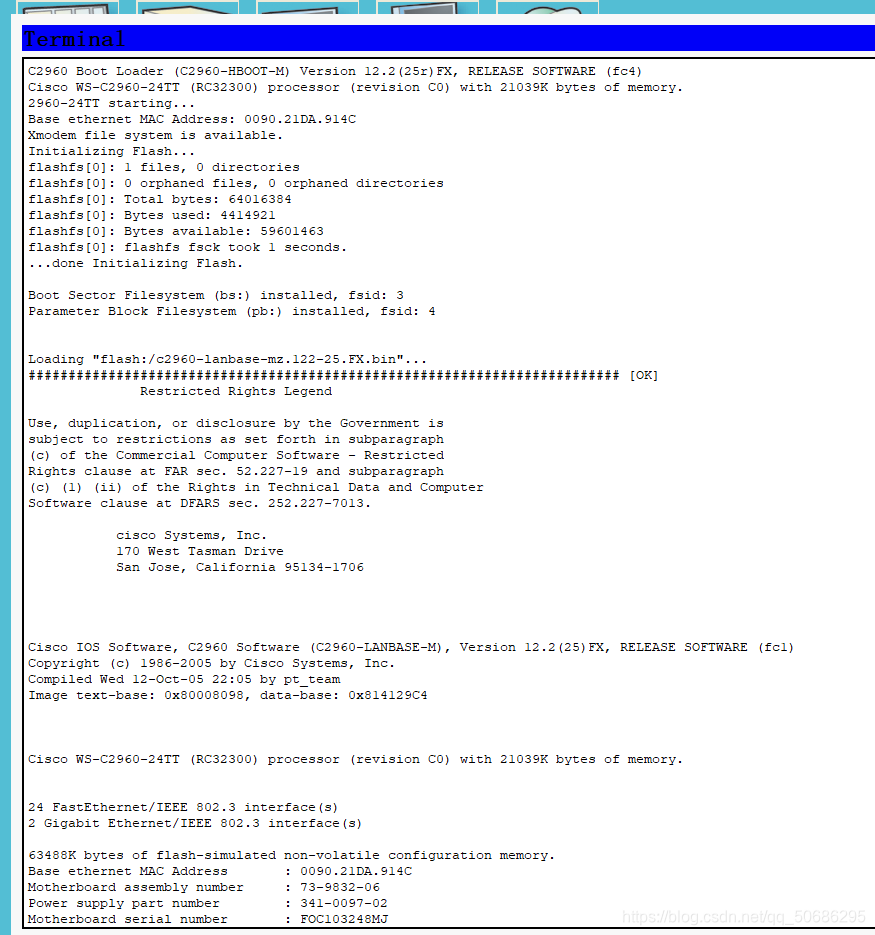

- Reload重启。(在特权模式下)
- 修改交换机名称(hostname X)
实验设备
Switch_2960 1台；PC 1台；配置线；
PC console端口

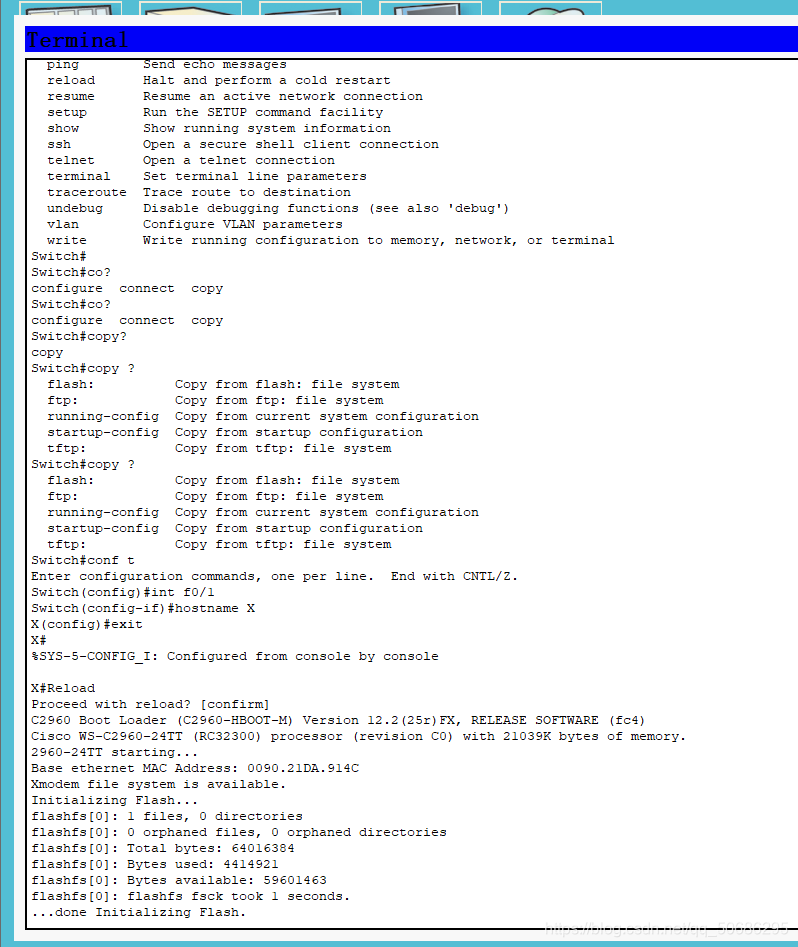

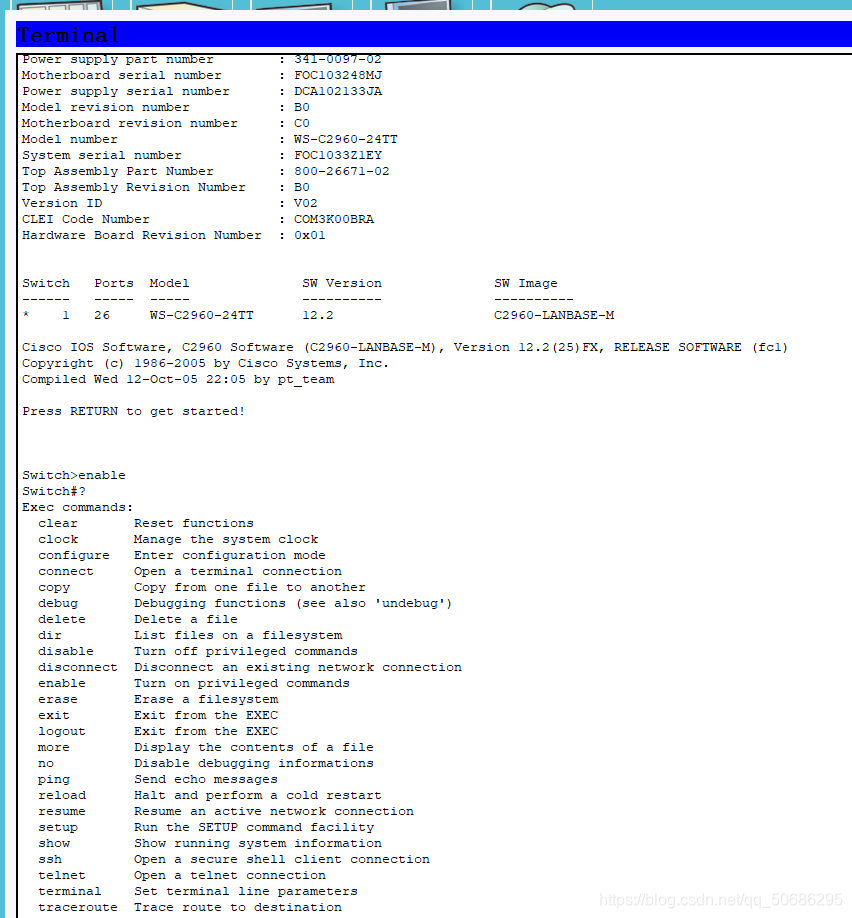

Switch>enable
Switch#conf t
Switch(config)#hostname X
Switch(config)#interface fa 0/1
Switch(config-if)#end
使用tab键，命令简写，帮助命令？
实验总结：
实验总结：通过本次实验,我掌握了交换机信息的基本配置方法,了解到很多交换机的命令行，深入了解了命令行的四种操作模式，在多次摸索中加深了对Packer Tracer的了解与使用，对往后的学习有很大的帮助。
