交换机基本配置
- 掌握思科设备的命令行基础
- 会对交换机进行基本配置
- 通过SSH和Telnet对交换机进行远程管理
一、进入设备的命令行界面
1.1 设备是否支持命令行
去查看设备上的接口，是否有一个console(配置接口)
需要有console线，一头是网线口，一头是COM口，目前很多COM口已经改成USB口，方便现代笔记本相连
1.2 超级终端软件进行连接
Putty、Secret CRT、Xshell
连上设备在计算机管理—>设备管管理器—>端口（串口），可以查看COM口号
使用xshell可以连接远程终端，也可以连接Linux服务器

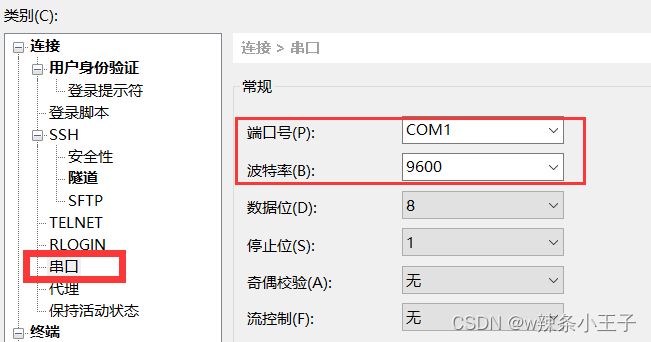

选择端口号，和波特率，其他默认，连接协议选择SERIAL
二、思科设备命令行基础
2.1 四种模式的作用
Switch> 用户模式,查看统计信息，用的非常非常少
Switch# 特权模式，查看并修改设备配置，一般查看居多
Switch(config)# 全局模式，针对整个交换机修改配置参数
Switch(config-if)# 接口模式，针对交换机的某个接口修改配置参数
2.2 模式之间的切换
刚刚打开交换机是默认进入用户模式
Switch>
用户模式切换到特权模式
Switch>enable //简写 en
Switch#
特权模式切换到全局模式
Switch#configure terminal //简写conf t
Switch(config)#
全局模式切换到接口模式
Switch(config)interface fastethernet0/1 //简写int f0/0 ”f0/0”是接口，
//f开头代表快速以太网100Mbps ，G代表千兆以太网
Switch(config-if)#
返回上一级模式用exit
直接返回到特权模式end
注意：进入对应模式只能一级一级进入
命令输出后会进入域名解析
Switch#ddf
Translating "ddf"...domain server (255.255.255.255)
退出域名解析
Ctrl + Shift +
永不进入域名解析
Switch(config)no ip domain-lookup
三、常见配置
3.1 配置主机名
Switch>enSwitch# Switch#conf tSwitch(config)#Switch(config)#hostname SW1SW1(config)#3.2 查看交换机MAC地址表
SW1#show mac-address-table3.3 交换机的双工模式
默认情况下交换机接口都是全双工。
SW1#conf tSW1(config)#int f0/1SW1(config-if)#duplex ?auto 自适应full 全双工half 半双工SW1(config-if)#duplex half //配置半双工3.4 查看接口信息
SW1#show interface f0/1

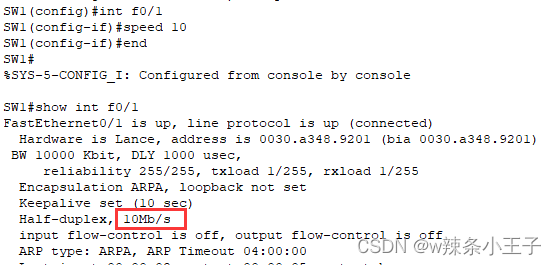

3.5 交换机的接口速率
默认情况下，接口速率是自适应的。
SW1#conf tSW1(config)#int f0/1SW1(config-if)#speed 10
3.6 配置console口密码
Console口从0开始
SW1#conf tSW1(config)#line console 0SW1(config-line)#SW1(config-line)#password 123456SW1(config-line)#login //应用生效SW1(config-line)#SW1(config-line)#endSW1#
SW1#exit
