姓 名

彭彭头

实验日期

2022-03-09

学 号

实验序号

2

实验名称

配置交换机

• 实验目的及要求

目标：

掌握交换机基本信息的配置管理

要求：

1．熟悉Cisco Packet Tracer使用环境；

2．了解交换机的两种管理方式；

3．掌握交换机的四种命令行操作模式之间的切换；

4．熟悉快捷指令、端口配置指令和设置密码指令。

• 实验环境

1．Cisco Packet Tracer软件；

2．Switch_2960 1台、PC 1台、直通线以及配置线。

• 实验内容

1．添加一台2960交换机、一台PC；

2．通过直通线和配置线连接交换机和PC；

3．点击PC，选择Config选项，单击FastEthernet0选项，速率设为100Mbps，运行模式设为全双工模式；

4．点击交换机，选择CLI，进入命令行界面，练习交换机的四种命令行操作模式之间的切换指令、快捷指令和端口配置指令；

5. 通过console端口连接设备及Telnet远程登录时所需的密码。

• 实验步骤

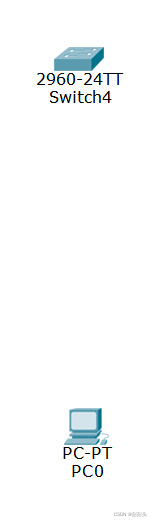

1.添加一台2960交换机、一台PC1

2.通过直通线和配置线连接交换机和PC

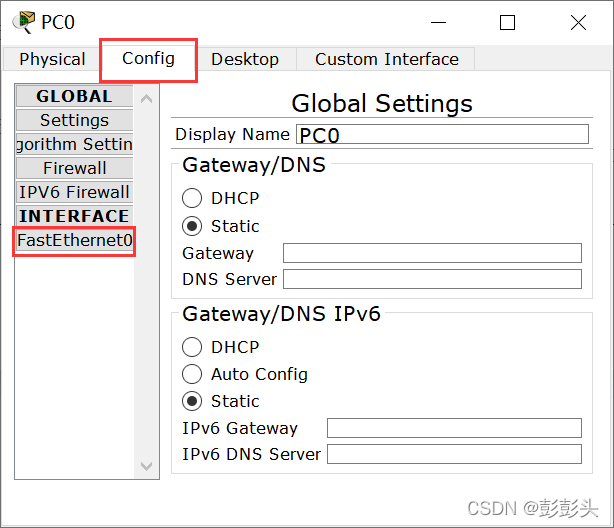

3.点击PC，选择Config选项，单击FastEthernet0选项

      速率设为100Mbps，运行模式设为全双工模式

4.点击交换机，选择CLI，进入命令行界面

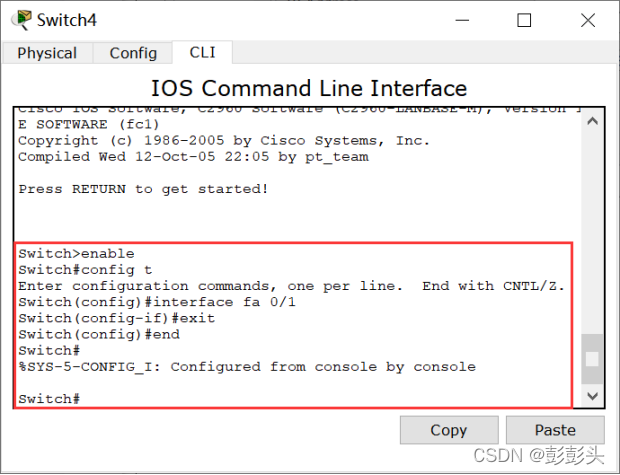

1）交换机的四种命令行操作模式：用户模式-特权模式-全局配置模式-端口模式

2）快捷指令：

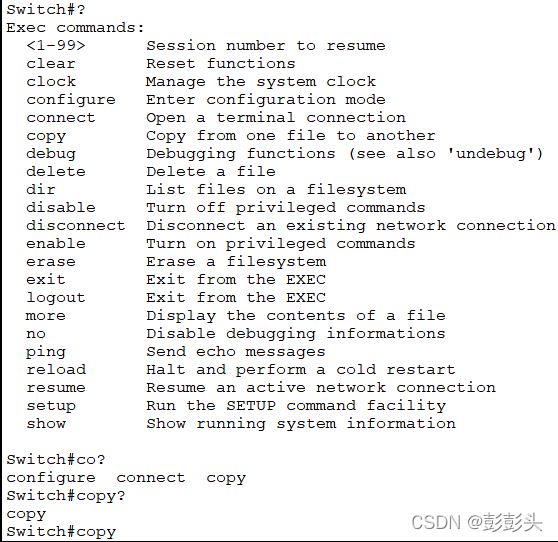

①帮助信息

②命令简写-自动补全（Tab）、快捷键：ctrl+c中断测试、ctrl+z退回到特权视图

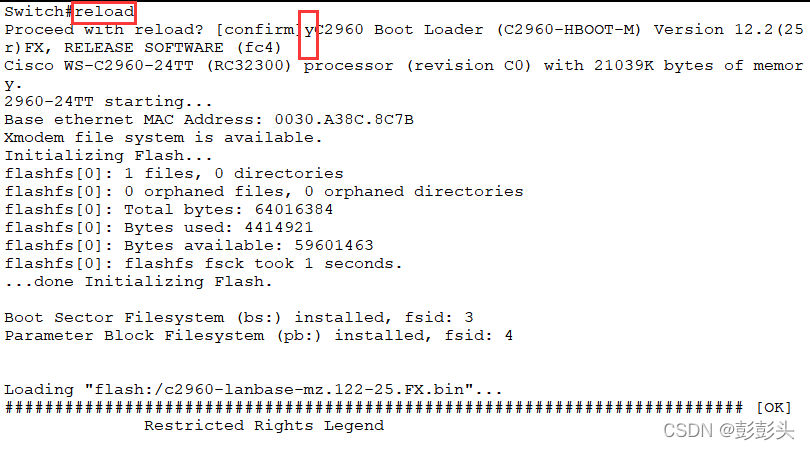

③在特权模式下：reload重启-输入y重启，输入n不重启

④在全局配置模式下：hostname x修改交换机名称

3）端口配置指令

①配置交换机端口参数

②查看交换机版本信息

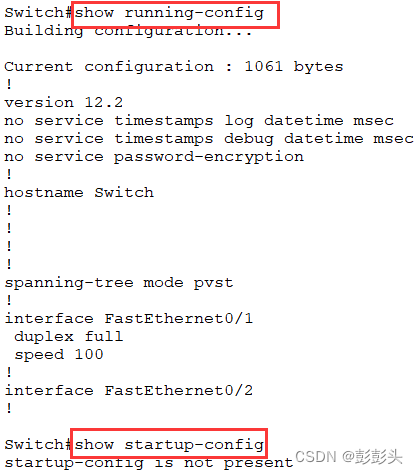

③查看当前生效的配置信息

④查看保存在NVRAM中的启动配置信息

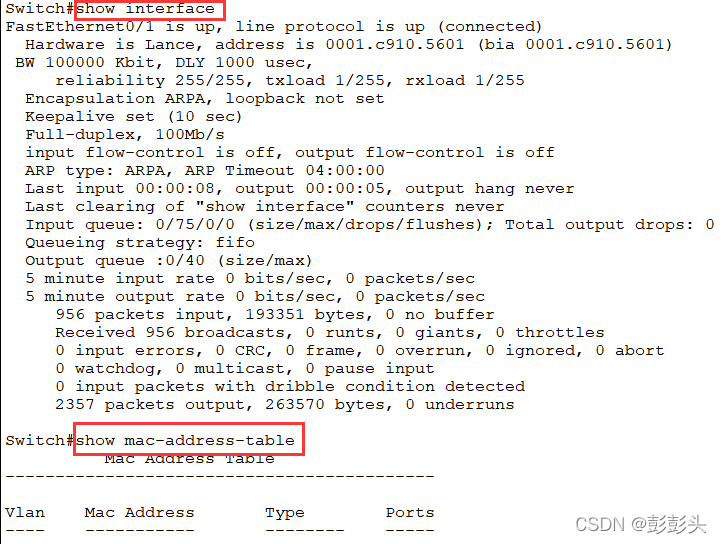

⑤查看端口信息

⑥查看交换机的MAC地址

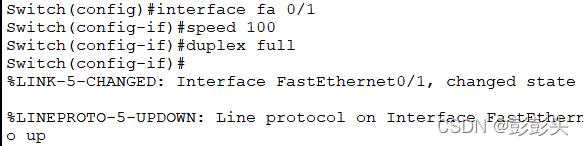

⑦选择某个端口，设置端口通信速度，设置端口单工模式

5.设置密码指令

• 总结

通过本次实验我掌握了：

1.如何利用Cisco Packet Tracer软件，创建一个简易的带有交换机的网络拓扑图；

2.对PC速率和运行模式的配置；

3.对交换机的四种命令行操作模式及相关的切换指令；

4.一些快捷指令：帮助、自动补全、终端测试、返回上级模式、重启（在特权模式下）、修改交换机名称（在全局配置模式下）；

5.一些端口配置指令： 配置交换机端口参数、查看交换机版本信息、查看当前生效的配置信息、查看保存在NVRAM中的启动配置信息、查看端口信息、查看交换机的MAC地址；

6.设置密码指令：通过console端口连接设备及Telnet远程登录时所需的密码。

我认为交换机中的这四种模式非常重要，必须要掌握一些快捷指令、端口配置指令和密码指令。
