一、选择题
1、在数据库设计中，用E-R图来描述信息结构但不涉及信息在计算机中的表示，它是数据库设计的 阶段。
A．需求分析 B．概念设计 C．逻辑设计 D．物理设计
【答案：】B
2、在关系数据库设计中，设计关系模式是 的任务。
A．需求分析阶段 B．概念设计阶段 C．逻辑设计阶段 D．物理设计阶段
【答案：】C
3、数据库物理设计完成后，进入数据库实施阶段，下列各项中不属于实施阶段的工作是 。
A．建立库结构 B．扩充功能 C．加载数据 D．系统调试
【答案：】B
4、在数据库的概念设计中，最常用的数据模型是 。
A．形象模型 B．物理模型 C．逻辑模型 D．实体联系模型
【答案：】D
5、从E-R模型关系向关系模型转换时，一个M∶N联系转换为关系模型时，该关系模式的关键字是 。
A．M端实体的关键字 B．N端实体的关键字 C．M端实体关键字与N端实体关键字组合 D．重新选取其他属性
【答案：】C
6、当局部E-R图合并成全局E-R图时可能出现冲突，不属于合并冲突的是 。
A．属性冲突 B．语法冲突 C．结构冲突 D．命名冲突
【答案：】B
7、概念模型独立于 。
A．E-R模型 B．硬件设备和DBMS C．操作系统和DBMS D．DBMS
【答案：】B
8、数据流程图（DFD）是用于描述结构化方法中 阶段的工具。
A．可行性分析 B．详细设计 C．需求分析 D．程序编码
【答案：】C

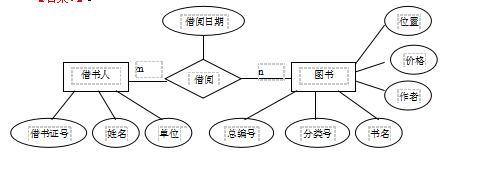

9、下图所示的E-R图转换成关系模型，可以转换为 关系模式。
A．1个 B．2个 C．3个 D．4个
【答案：】C
二、填空题
1、数据库设计的几个步骤是 。
【答案：】需求分析，概念设计，逻辑设计，物理设计，系统实施，系统运行和维护
2、“为哪些表，在哪些字段上，建立什么样的索引”这一设计内容应该属于数据库 设计阶段。
【答案：】物理
3、在数据库设计中，把数据需求写成文档，它是各类数据描述的集合，包括数据项、数据结构、数据流、数据存储和数据加工过程等的描述，通常称为 。
【答案：】数据字典
4、在设计分E-R图时，由于各个子系统分别有不同的应用，而且往往是由不同的设计人员设计的，所以各个分E-R图之间难免有不一致的地方，这些冲突主要有 ① 、 ② 和 ③ 三类。
【答案：】①属性冲突 ②命名冲突 ③结构冲突
三、简答题
数据库设计一般分为哪几个阶段，每个阶段的主要任务是什么？
解答：（1）数据库设计分为6个阶段：需求分析、概念结构设计、逻辑结构设计、物理结构设计、数据库实施、数据库运行和维护。
（2）各阶段任务如下：①需求分析：准确了解与分析用户需求（包括数据与处理）。②概念结构设计：通过对用户需求进行综合、归纳与抽象，形成一个独立于具体 DBMS 的概念模型。③逻辑结构设计：将概念结构转换为某个 DBMS 所支持的数据模型，并对其进行优化。④数据库物理设计：为逻辑数据模型选取一个最适合应用环境的物理结构（包括存储结构和存取方法）。⑤数据库实施：设计人员运用 DBMS 提供的数据语言、工具及宿主语言，根据逻辑设计和物理设计的结果建立数据库，编制与调试应用程序，组织数据入库，并进行试运行。 ⑥数据库运行和维护：在数据库系统运行过程中对其进行评价、调整与修改。
一、假设教学管理规定：
①一个学生可选修多门课，一门课有若干学生选修；
②一个教师可讲授多门课，一门课只有一个教师讲授；
③一个学生选修一门课，仅有一个成绩。
学生的属性有学号、学生姓名；教师的属性有教师编号，教师姓名；课程的属性有课程号、课程名。

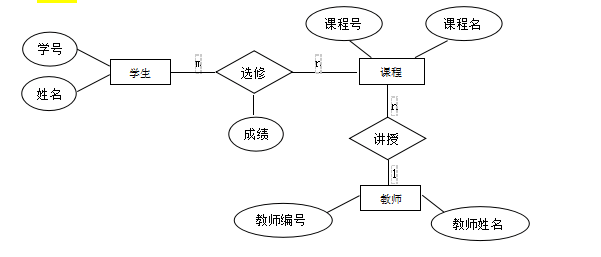

要求：根据上述语义画出ER图，要求在图中画出实体的属性并注明联系的类型；
解答：
二、某企业集团有若干工厂，每个工厂生产多种产品，且每一种产品可以在多个工厂生产，每个工厂按照固定的计划数量生产产品；每个工厂聘用多名职工，且每名职工只能在一个工厂工作，工厂聘用职工有聘期和工资。工厂的属性有工厂编号、厂名、地址，产品的属性有产品编号、产品名、规格，职工的属性有职工号、姓名。
（1）根据上述语义画出E-R图；
（2）将该E-R模型转换为关系模型； （要求：1:1和1:n的联系进行合并）
（3）指出转换结果中每个关系模式的主码和外码。
答案：
（1）本题的E-R图如下图所示。
（2）转化后的关系模式如下：
工厂（工厂编号，厂名，地址）
产品（产品编号，产品名，规格）
职工（职工号，姓名，工厂编号，聘期，工资）
生产（工厂编号，产品编号，计划数量）
（3）每个关系模式的主码、外码如下：
工厂：主码是工厂编号，无外码；
产品：主码是产品编号，无外码；
职工：主码职工号，外码是工厂编号；
生产：主码是（工厂编号，产品编号），
外码是工厂编号、产品编号。
