STM32+enc28j60+uip 实现单片机 ping PC端

  • 1. 前言
  • 2. 实验简介
  • 3. uip简介
  • 4. icmp简介
    • 4.1 icmp介绍
    • 4.2 请求回显或回显应答报文格式介绍
  • 5. 实验环境
  • 6. 实验内容
    • 6.1 实验方案
    • 6.2 请求回显报文的发送
    • 6.3 回显应答报文的接收与校验
  • 7. 实验结果
  • 8. 实验结果分析
  • 9. 总结

1. 前言

临近毕业，多年在csdn等各大论坛闯荡（学习）的我，终于下定决心，开始写自己人生中的第一篇博客。

在学习了一段时间的uip协议栈后，走了很多弯路，所以想与大家分享自己的学习经历。本人没啥文笔，只能将自己所学所感与大家分享，本文的部分内容也是通过csdn等各大论坛收集整理而来，忠心希望大家能将意见或者建议在评论区与我分享，与大家共勉。

2. 实验简介

本次实验主要采用stm32最小系统开发板，MCU为stm32f103c8t6，搭载了enc28j60以太网模块，工程代码基于uip协议栈，实现了实现单片机 ping PC端。

3. uip简介

关于uip的学习，可参考xukai871105大神的博客—【uIP学习笔记】

4. icmp简介

4.1 icmp介绍

ICMP（Internet Control Message Protocol），网络控制消息协议。它是TCP/IP协议簇的一个子协议，用于在IP主机、路由器之间传递控制消息。ICMP的协议号为1。

ICMP协议的功能主要有：
（1）确认IP包是否成功到达目标地址。
（2）通知在发送过程中IP包被丢弃的原因。

ICMP报文是在IP报文内部的！！！
ICMP报文分为查询报文和差错报文。

4.2 请求回显或回显应答报文格式介绍

注：本次实验主要实现的是ping功能，用到的是ICMP查询报文中的请求回显或回显应答报文（Echo or Echo Reply Message），所以对icmp其他报文类型不做展开。

报文内容的开始，是以太网帧头，包括目的主机的mac地址，源主机的mac地址，协议类型，共14Bytes（PC端的网卡MAC地址可通过cmd命令：ipconfig/all 查看，由于enc28j60没有唯一的mac标识，在实验时可随机设置）。

其次是报文类型，该处字符若为0x8000，说明该报文是IPv4类型。

接着是IP首部字段（IP Header），总长20Bytes。首部字段包括：

（1）IP Version:4，说明是IPv4），1Bytes；
（2）包头长度（Header Length），1Bytes；
（3）区分服务领域（Differentiated Services Field），1Bytes；
（4）总长度（Total Length），1Bytes；
（5）标识符（Identification），2Bytes；
（6）标记字段（Flags），2Bytes；
（8）报文生存时间（TTL），1Bytes；
（9）报文所用协议类型（Protocol），1Bytes；
（10）IP包头检验和（IP Header checksum），2Bytes，
（11）源IP（发送方IP），4Bytes；
（12）目的IP（接收方IP），4Bytes。

其中，IP包头检验和计算方法如下：
1.checksum的初始值自动被设置为0
2.接着，以16bit为单位，两两相加，对于该例子，即为：E34F + 2396 + 4427 + 99F3 = 1E4FF
3.若计算结果大于0xFFFF，则将，高16位加到低16位上，对于该例子，即为0xE4FF + 0x0001 = E500

注：校验和部分很重要，如果校验和出错，会导致报文被过滤，从而使得接收方接收不到该报文。

再接着是ICMP字段，总长40Bytes。其中包括：
（1）类型Type（Type: 8 表示icmp echo request，请求回显），1Bytes；
（2）代码值(code，code: 0x00表示请求回显），1Bytes；
（3）校验和（checksum)，2Bytes；
（4）Identifier（用于区分不同的PING进程），2Bytes，对于unix以及类unix操作系统来说，icmp Identifier的内容就是ping的进程号，对于windows系统来说，具体参考如下：
Microsoft Windows NT - 256
Microsoft Windows 98/98SE - 512
Microsoft Windows 2000 - 512
Microsoft Windows ME - 768
Microsoft Windows 2000 Family with SP1 - 768
既然windows系统的icmp Identifier是固定不变的，那么系统如何区别不同的Ping进程呢？实际上windows系统就不在根据Identifier来区别ping进程了，它是根据Sequence Number field来区分的。
（5）序列号（Sequence number），2Bytes，区分发送顺序，与IP Header中的标识符类似。
（6）数据段（data)，32Bytes，作为icmp 请求回显或回显应答报文的话，发送数据Data的内容可以是随机的。

看完了格式内容之后，同学们可以动动手，用wireshark抓取icmp包，看看报文中各个部分的具体内容。

5. 实验环境

单片机部分：stm32+enc28j60

PC端部分：win10，串口调试助手，wireshark

其他：单片机与PC端网线直连（并保证单片机与PC在同一网段）
单片机IP: 192.168.1.8
PC端IP: 192.168.1.5
网关: 192.168.1.1

6. 实验内容

6.1 实验方案

本次实验，主要分为请求回显报文的发送和回显应答报文的接收两部分，已经知道了报文的具体内容之后，我们便可以自己构建报文内容。模仿uip协议栈的uip_buf机制，构建请求回显报文内容，往uip_buf（或者自己定义的buf变量）中填充数据，再通过enc20j60底层发送函数进行发送；对于接收回显应答报文，可以分步对其进行数据解析，最后通过串口打印ping的结果。

6.2 请求回显报文的发送

构造请求回显报文，主要有以下几个方面：

  1. 定义相关结构体，这些结构体中的变量是根据报文的格式内容来定义的；
  2. 声明相关全局变量，如报文各个部分的长度；
  3. 校验和函数的定义；
  4. 报文内容的封装；
  5. 对封装好的报文进行预发送处理，在预发送过程中，要判断在arp表中是否有目的ip的mac地址，如果有，则以封装好的请求回显报文进行发送；如果没有，就要构造ARP请求进行发送。

详细代码如下：

/************************  icmp ***************************************************/struct ethip_headr
{struct uip_eth_hdr ethhdr;/* IP header. */u8_t vhl,tos,len[2],ipid[2],ipoffset[2],ttl,proto;u16_t ipchksum;u16_t srcipaddr[2],destipaddr[2];
};struct arp_header
{struct uip_eth_hdr ethhdr;u16_t hwtype;u16_t protocol;u8_t hwlen;u8_t protolen;u16_t opcode;struct uip_eth_addr shwaddr;u16_t sipaddr[2];struct uip_eth_addr dhwaddr;u16_t dipaddr[2];};struct icmp_header
{u8_t type;				//icmp 类型u8_t code;				//代码值u16_t icmpchksum;		//校验和u8_t ide[2];			//用于区分不同ping进程u8_t seq[2];			//echo 序列号char data[28];			//数据段
};/**********************************************************************/
/********************   icmp echo request      ************************/
#define UIP_ICMP_BUFSIZE		200
#define ICMP_DATA_SIZE			32
#define ICMP_IPD_LLH_LEN		17			//以太网+IP
#define ICMP_ETH_LEN     		14			//以太网帧头长度
#define ICMP_IPH_LEN			20			//IPHead长度
#define UIP_ICMP_LEN			40			//ICMP帧长度
u8_t uip_icmp_buf[UIP_ICMP_BUFSIZE + 2];
u16_t uip_icmp_len;#define ICMP_ARP_BUF	((struct arp_header *)&uip_icmp_buf[0])		//主动连接时，替换ICMP_IP_BUF
#define ICMP_IP_BUF		((struct ethip_headr *)&uip_icmp_buf[0])
#define ICMP_BUF    	((struct icmp_header *)&uip_icmp_buf[ICMP_ETH_LEN + ICMP_IPH_LEN])/**********************************************************************/
volatile u8_t FLAG_icmp_arpout = 0;
extern u16_t chksum(u16_t sum, const u8_t *sdata, u16_t len);
static u16_t icmp_ipid;
static u16_t icmp_seq;
static u8_t j;
u16_t icmp_ide = 0;/**********************************************************************/
//iphead check
static u16_t short_checksum(u16_t sum, const u8_t *sdata, u16_t len)
{u16_t t;const u8_t *dataptr;const u8_t *last_byte;dataptr = sdata;last_byte = sdata + len - 1;while(dataptr < last_byte) {	/* At least two more bytes */t = (dataptr[0] << 8) + dataptr[1];sum += t;if(sum < t) {sum++;		/* carry */}dataptr += 2;}if(dataptr == last_byte) {t = (dataptr[0] << 8) + 0;sum += t;if(sum < t) {sum++;		/* carry */}}/* Return sum in host byte order. */return sum;
}/***************************** icmp IP checksum *********************************/
u16_t icmp_ipchksum(void)
{u16_t sum;sum = short_checksum(0, &uip_icmp_buf[ICMP_ETH_LEN], ICMP_IPH_LEN);return (sum == 0) ? 0xffff : htons(sum);
}/***************************** icmp checksum *********************************/u16_t icmp_icmpchksum(void)
{u16_t sum;sum = short_checksum(0, &uip_icmp_buf[ICMP_ETH_LEN + ICMP_IPH_LEN], UIP_ICMP_LEN);return (sum == 0) ? 0xffff : htons(sum);
}
/*****************************************************************************//******************************************************************************
* @brief  构造ip包头									                      *
* @param  接收方ip：a.b.c.d																  *
* @retval void.                                                               *
******************************************************************************/
void icmp_iphead(u8_t a, u8_t b, u8_t c, u8_t d)
{uip_ipaddr_t ipaddr;//构造icmp IPv4 headerICMP_IP_BUF->vhl 		 = 0x45;ICMP_IP_BUF->tos 		 = 0;uip_icmp_len			 = 0x3c;ICMP_IP_BUF->len[0]		 = (uip_icmp_len >> 8);ICMP_IP_BUF->len[1] 	 = (uip_icmp_len & 0xff);ICMP_IP_BUF->ipoffset[0] = ICMP_IP_BUF->ipoffset[1] = 0;++icmp_ipid;ICMP_IP_BUF->ipid[0]	 = icmp_ipid >> 8;ICMP_IP_BUF->ipid[1] 	 = icmp_ipid & 0xff;ICMP_IP_BUF->ttl 		 = UIP_TTL;ICMP_IP_BUF->proto 		 = UIP_PROTO_ICMP;				//0x01ICMP_IP_BUF->ipchksum 	 = 0;											//计算校验和之前，先将校验和清0ICMP_IP_BUF->ipchksum	 = ~(icmp_ipchksum());uip_ipaddr(ipaddr,a,b,c,d);uip_ipaddr_copy(ICMP_IP_BUF->destipaddr, (ipaddr));uip_ipaddr_copy(ICMP_IP_BUF->srcipaddr, uip_hostaddr);
}const char  icmp_data[ICMP_DATA_SIZE] =
{0x61,  0x62,  0x63,  0x64,  0x65,  0x66,  0x67,  0x68,  0x69,  0x6a,  0x6b,  0x6c,  0x6d,  0x6e,  0x6f,  0x70,  0x71,  0x72,  0x73,  0x74,  0x75,  0x76,  0x77,  0x61,  0x62,  0x63,  0x64,  0x65,  0x66,  0x67,  0x68,  0x69
};void icmp_arp(void)
{struct arp_entry *tabptr;FLAG_icmp_arpout = 0;/* 在ARP表中找到目标IP地址并构造以太网头。如果目标IP地址不在本地网络，我们使用默认路由器的IP地址。如果找不到ARP表项，我们用对IP地址的ARP请求覆盖原始IP包 *//* 首先检查目的地是否是本地广播。 */if(uip_ipaddr_cmp(ICMP_IP_BUF->destipaddr, broadcast_ipaddr)) {memcpy(ICMP_IP_BUF->ethhdr.dest.addr, broadcast_ethaddr.addr, 6);	} else {/* 检查目标地址是否在本地网络上 */if(!uip_ipaddr_maskcmp(ICMP_IP_BUF->destipaddr, uip_hostaddr, uip_netmask)) {/* 目标地址不在本地网络上，因此在确定MAC地址时，我们需要使用默认路由器的IP地址而不是目标地址。 */uip_ipaddr_copy(ipaddr, uip_draddr);} else {/* 否则，我们使用目标IP地址 */uip_ipaddr_copy(ipaddr, ICMP_IP_BUF->destipaddr);}for(j = 0; j < UIP_ARPTAB_SIZE; ++j) {tabptr = &arp_table[j];if(uip_ipaddr_cmp(ipaddr, tabptr->ipaddr)) {break;}
}if(j == UIP_ARPTAB_SIZE) {/* 目的地地址不在我们的ARP表中，所以我们用ARP请求覆盖IP包。 */FLAG_icmp_arpout++ ;memset(BUF->ethhdr.dest.addr, 0xff, 6);memset(BUF->dhwaddr.addr, 0x00, 6);memcpy(BUF->ethhdr.src.addr, uip_ethaddr.addr, 6);memcpy(BUF->shwaddr.addr, uip_ethaddr.addr, 6);uip_ipaddr_copy(BUF->dipaddr, ipaddr);uip_ipaddr_copy(BUF->sipaddr, uip_hostaddr);BUF->opcode = HTONS(ARP_REQUEST); /* ARP request. */BUF->hwtype = HTONS(ARP_HWTYPE_ETH);BUF->protocol = HTONS(UIP_ETHTYPE_IP);BUF->hwlen = 6;BUF->protolen = 4;BUF->ethhdr.type = HTONS(UIP_ETHTYPE_ARP);uip_appdata = &uip_buf[UIP_TCPIP_HLEN + UIP_LLH_LEN];uip_len = sizeof(struct arp_hdr);return;}/* 构建以太网标头。 */memcpy(ICMP_IP_BUF->ethhdr.dest.addr, tabptr->ethaddr.addr, 6);}memcpy(ICMP_IP_BUF->ethhdr.src.addr, uip_ethaddr.addr, 6);ICMP_IP_BUF->ethhdr.type = HTONS(UIP_ETHTYPE_IP);uip_icmp_len += sizeof(struct uip_eth_hdr);}/******************************************************************************
* @brief  构造icmp包头									                      *
* @param  void																  *
* @retval void.                                                               *
******************************************************************************/
void icmp_icmphead(void)
{//构造icmp echo request字段//icmp echo headerICMP_BUF->type 			= 0x08;								//echo 类型ICMP_BUF->code 		 	= 0x00;								//该字段用来查找错误原因icmp_ide = 0x01;ICMP_BUF->ide[0]		= (icmp_ide >> 8);		//区分不同的ping进程ICMP_BUF->ide[1] 		= (icmp_ide & 0xff);++ icmp_seq;ICMP_BUF->seq[0]	 	= (icmp_seq >> 8);		//echo 序列号ICMP_BUF->seq[1] 		= (icmp_seq & 0xff);memcpy(ICMP_BUF->data, icmp_data, ICMP_DATA_SIZE);ICMP_BUF->icmpchksum 	= 0;									//校验和ICMP_BUF->icmpchksum	= ~(icmp_icmpchksum());
}/******************************************************************************
* @brief  icmp request报文发送									              *
* @param  接收方ip：a.b.c.d													  *
* @retval void.                                                               *
******************************************************************************/
void icmp_out(u8_t a, u8_t b, u8_t c, u8_t d)
{printf("Ping %d.%d.%d.%d \r\n", a, b, c, d); 					//打印正在ping的ipicmp_iphead(a, b, c, d);										//构造icmp IPv4 header	icmp_arp();														//如果arp table中没有目标ip的mac地址，就要构造ARP请求，加以太网头结构if(FLAG_icmp_arpout == 0)										//如果arp table中有目标ip的mac地址{icmp_icmphead();											//构造icmp报头			enc28j60PacketSend(uip_icmp_len, (uchar *)uip_icmp_buf);	//发送报文}else															//如果构造的是arp request包{enc28j60PacketSend(uip_len,uip_buf);						//发送arp request包到以太网printf("ip:%d.%d.%d.%d no mac addr,arp request sent!\r\n", a, b, c, d);}}

6.3 回显应答报文的接收与校验

由于一些原因，接收方并不能在收到回显请求后，立即发送回显应答，而且发送方也不能在发送后，就立刻能收到，所以对于回显应答报文的接收，要设置一个轮询机制，在一定时间内反复查询是否有收到回显应答，如果收到了就进行回显应答校验，没收到就轮询直到定时器超时。

对于回显应答报文的数据校验，主要有以下几个方面：

  1. 通过底层的enc28j60PacketReceive函数，看是否有收到数据，如果有，在进行下一步的判断；
  2. 判断是否是ip包，是的话，进行下一步判断；
  3. 判断icmp字段的内容长度是否正确，正确的话再进行下一步判断；
  4. 查看icmp字段的类型，如果是icmp echo reply，再接着下一步；
  5. 判断报文中的目标ip是否是本机ip，如果上述条件都符合，则确认是发送给本机的icmp echo reply；
  6. 然后判断icmpchksum是否正确，icmp id标识符是否相同，icmp seq序列号是否相同，这三者的判断顺序无先后关系，1-5点要从1至5依次判断。

详细代码如下：

/********************   icmp echo reply		      ***********************/
u8_t icmp_reply_buf[UIP_ICMP_BUFSIZE + 2];
u16_t icmp_reply_len;#define ICMP_REPLY_IP_BUF		((struct ethip_headr *)&icmp_reply_buf[0])
#define ICMP_REPLY_BUF    	((struct icmp_header *)&icmp_reply_buf[ICMP_ETH_LEN + ICMP_IPH_LEN])volatile u8_t flag_icmp_reply_outtimes = 0;
volatile u8_t flag_icmp_reply_checkOK = 0;
volatile u8_t flag_icmp_reply_run = 0;
extern void loop_feed_softdog(void);
/***************************** icmp REPLY IP checksum *********************************/
u16_t icmp_reply_ipchksum(void)
{u16_t sum;sum = short_checksum(0, &icmp_reply_buf[ICMP_ETH_LEN], ICMP_IPH_LEN);return (sum == 0) ? 0xffff : htons(sum);
}/***************************** icmp REPLY checksum *********************************/u16_t icmp_reply_icmpchksum(void)
{u16_t sum;sum = short_checksum(0, &icmp_reply_buf[ICMP_ETH_LEN + ICMP_IPH_LEN], UIP_ICMP_LEN);return (sum == 0) ? 0xffff : htons(sum);
}/******************************************************************************
* @brief  icmp_reply_check	 icmp 请求应答报文中的数据校验                    *
* @param  void																  *
* @retval void.                                                               *
******************************************************************************/
void uip_icmp_reply_check(void)
{u16_t icmp_chksum = 0;u16_t new_icmpchksum = 0;//接收数据icmp_reply_len = enc28j60PacketReceive(UIP_ICMP_BUFSIZE, icmp_reply_buf);if(icmp_reply_len > 0)					//有收到数据{	//处理IP数据包(只有校验通过的IP包才会被接收)if(ICMP_REPLY_IP_BUF->ethhdr.type == htons(UIP_ETHTYPE_IP))		//判断是否是IP包? {if(icmp_reply_len < sizeof(struct icmp_header)) {icmp_reply_len = 0;return;}icmp_reply_len = 0;switch(ICMP_REPLY_BUF->type) {case HTONS(0):								//收到的包是icmp echo replyflag_icmp_reply_run = 1;/* 首先，判断报文中的目标ip是否是本机ip*/if(uip_ipaddr_cmp(ICMP_REPLY_IP_BUF->destipaddr, ICMP_IP_BUF->srcipaddr)){//上述条件都符合，则确认是发送给本机的icmp echo replyicmp_chksum = ICMP_REPLY_BUF->icmpchksum;			//其次，判断 icmpchksum 是否正确ICMP_REPLY_BUF-> icmpchksum = 0;new_icmpchksum = ~(icmp_reply_icmpchksum());if(icmp_chksum == new_icmpchksum){flag_icmp_reply_checkOK++ ;}else{printf("reply icmp_chksum ERROR!\r\n");}if(ICMP_REPLY_BUF->ide[0] == ICMP_BUF->ide[0] &&	//接着判断icmp id标识符是否相同ICMP_REPLY_BUF->ide[1] == ICMP_BUF->ide[1]){flag_icmp_reply_checkOK++ ;}else{printf("icmp id is ERROR!\r\n");									}if(ICMP_REPLY_BUF->seq[0] == ICMP_BUF->seq[0] &&	//再接着判断 icmp seq序列号是否相同ICMP_REPLY_BUF->seq[1] == ICMP_BUF->seq[1]){flag_icmp_reply_checkOK++ ;}else{printf("icmp seq is ERROR!\r\n");}return;}break;default:break;							}}}return;
}/******************************************************************************
* @brief  icmp reply	报文处理结果判断									  *
* @param  ip 地址 a.b.c.d													  *
* @retval void.                                                               *
******************************************************************************/
void uip_icmp_reply_in(u8_t a, u8_t b, u8_t c, u8_t d)
{struct timer icmp_timer;			//只用在icmp_reply 校验，函数运行结束释放，所以不声明为staic变量timer_set(&icmp_timer, CLOCK_SECOND / 2);	   	//创建1个0.5秒的定时器while(1){if(FLAG_icmp_arpout > 0){break;}loop_feed_softdog();					//喂软件看门狗uip_icmp_reply_check();					//icmp reply 报文校验if(timer_expired(&icmp_timer))  		//0.5s秒定时器超时{timer_reset(&icmp_timer);			//复位定时器if(flag_icmp_reply_run == 0){		//没接收到icmp echo reply 报文flag_icmp_reply_outtimes ++;printf("no receive icmp echo reply!\r\n");}break;}if((flag_icmp_reply_checkOK > 0) || (flag_icmp_reply_outtimes > 0)){break;}}		if(flag_icmp_reply_checkOK == 3){printf("Ping %d.%d.%d.%d is SUCCESS !!\r\n", a, b, c, d);}else{printf("Ping %d.%d.%d.%d is ERROR !!\r\n", a, b, c, d);}FLAG_icmp_arpout = 0;							//计数标志清零flag_icmp_reply_run = 0;flag_icmp_reply_checkOK = 0;			flag_icmp_reply_outtimes = 0;return;
}

7. 实验结果

1.依次ping5个不同的ip地址

网页输入5个ip地址（网页部分代码根据例程修改得到的，这里就不展开说明了）：

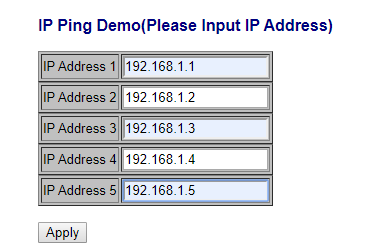

图1 网页输入ip
图1 网页输入ip

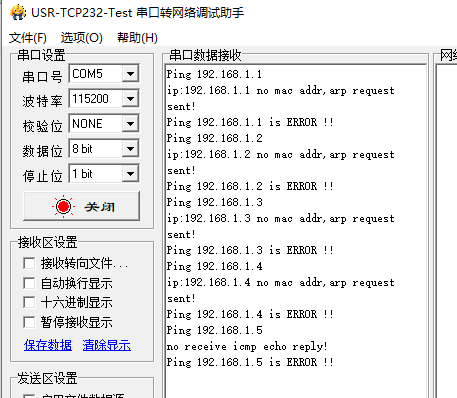

图2 串口打印信息
图2 串口打印信息

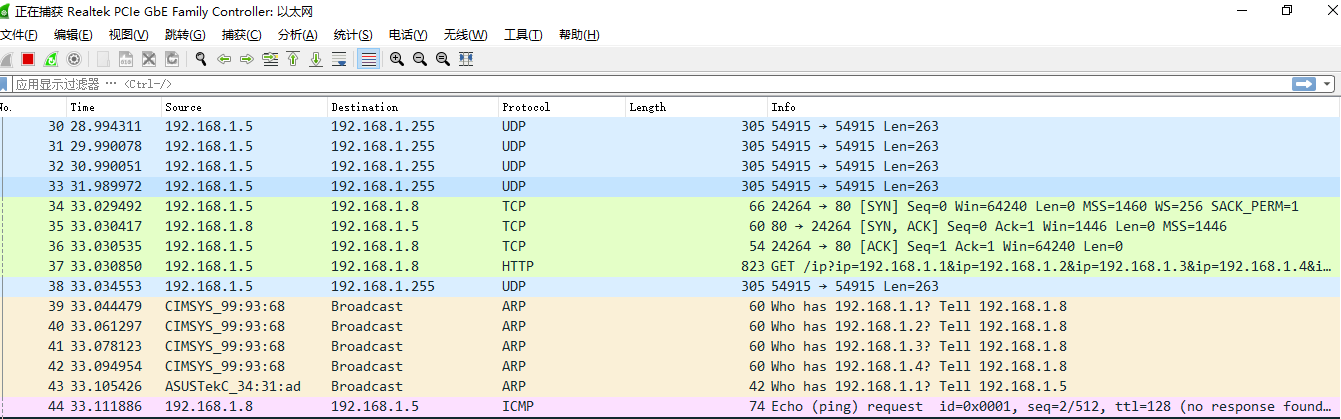

图3 wireshark抓包结果
图3 wireshark抓包结果

2.连续ping5次相同的ip

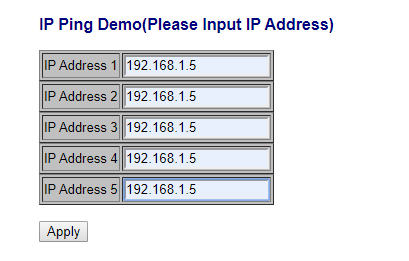

图4 网页输入5个相同ip
图4 网页输入5个相同ip

图5 串口打印信息
图5 串口打印信息

图6 wireshark抓包结果

图6 wireshark抓包结果

8. 实验结果分析

1.依次ping5个不同的ip地址

从图2和图3来看，192.168.1.5是PC端的IP，其余IP均无具体主机。所以在发送icmp请求时，对于无具体主机的ip的icmp请求报文改写成了arp请求报文，并以广播的形式发送；对于192.168.1.5，因为未收到pc端的回复，所以发送no receive icmp reply，并返回ping 失败。

2.连续ping5次相同的ip地址

从图6的结果来看，均成功发送icmp请求，并成功返回icmp 应答。

9. 总结

1.对于嵌入式以太网的学习，一开始是从直接从例程入手，学习缓慢；随后开始在csdn等论坛查阅资料，一步一个脚印，但也走了很多弯路，有时候解决一个问题也花费了好些天，但最终靠着耐心和坚持，收获良多。

2.对实验例程和源码详细阅读很重要，可以加快实验的理解，也可以让实验代码功能更加完善。

3.对于实验中的技术出错与改错方法，这里就不一一说明了，如果你也遇到什么技术问题，可以在评论区发布，我会与大家解决。

最后，感谢大家看完这篇文章，如有不足，望大家积极指出，我也会改进，与 大家共勉！
