1、网络层功能：

定义了基于IP协议的逻辑地址；

连接不同的网段；

选择数据通过网络的最佳路径；

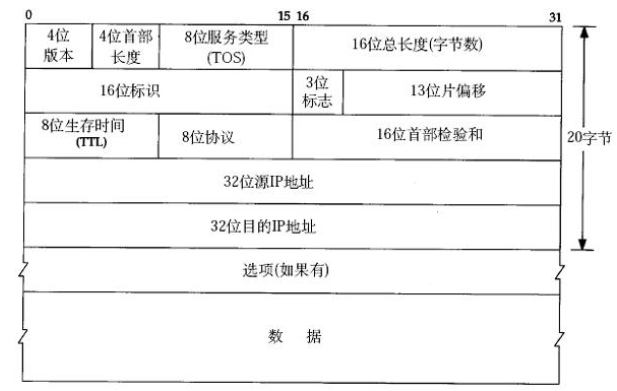

2、IP数据包格式：

协议字段：协议号：TCP是6，UDP是17

3、ICMP协议：

ICMP：Internet控制报文协议。它是TCP/IP协议簇的一个子协议，用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用等网络本身的消息。这些控制消息虽然并不传输用户数据，但是对于用户数据的传递起着重要的作用。

ICMP协议：Internet控制报文协议，是一个错误侦测与回馈机制；

作用：测试网络的联通性并给予一定的反馈

组成：ping，tracert；

ping 用来测试网络可达性，tracert 用来显示到达目的主机的路径。

4、请求超时和目标主机不可达的区别：

请求超时意味着主机没有收到目标主机的响应，但能够达到它。目标主机不可达表示没有有效的路由到请求的主机。

据我所知，“请求超时”是指从一台主机到达另一台主机的ICMP数据包，但答复无法到达请求主机。可能会有更多的数据包丢失或一些物理问题。 “目标主机不可达”意味着在两台主机之间没有合适的路由。

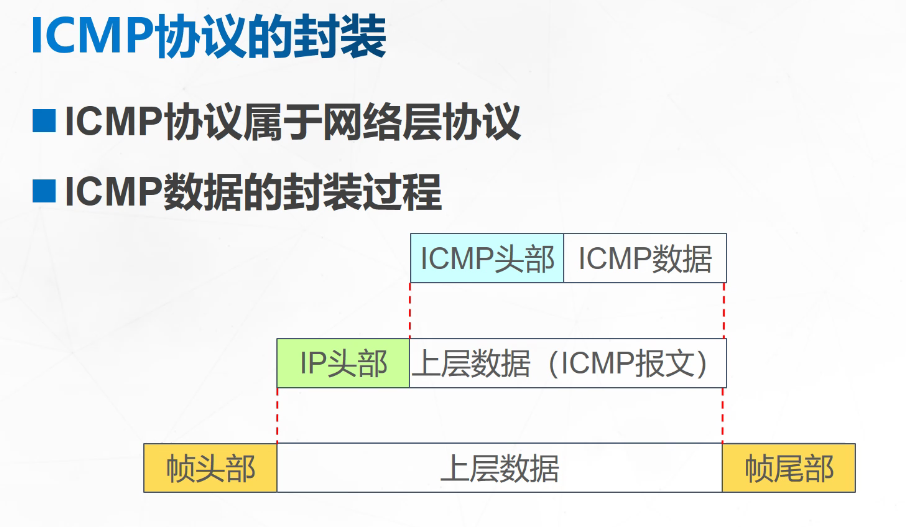

5、ICMP协议的封装：

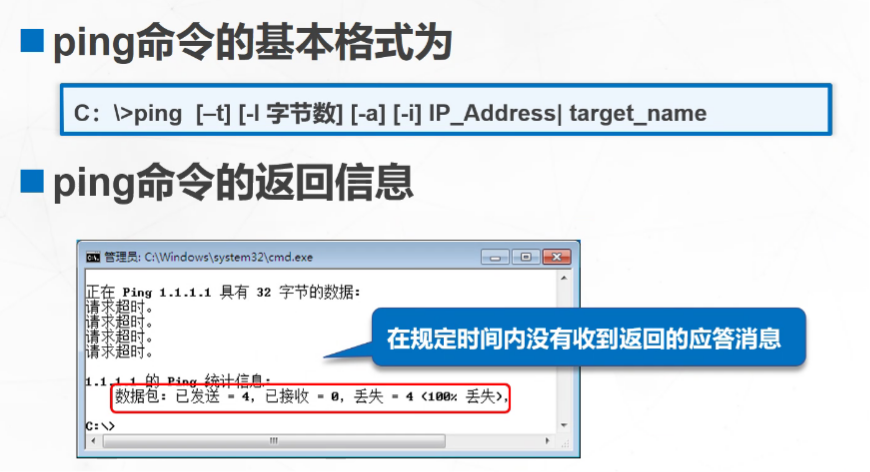

6、ping 命令的使用：

1、-t 参数会一直不停的执行ping

查看网络是否有丢包的情况；

调试故障或需进行持续连通性测式时应用；

Ctrl+C可以中断命令；

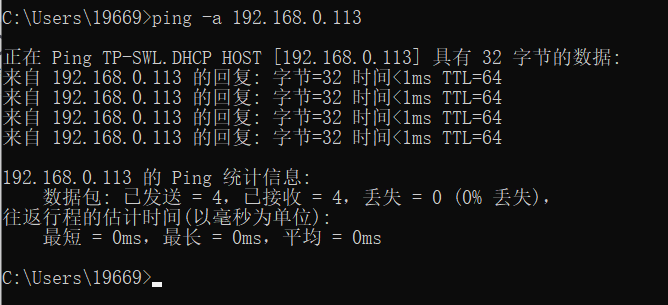

2、-a 参数可以显示目标主机的名称

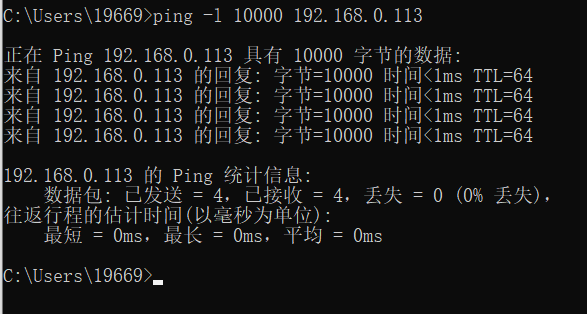

3、-l 参数可以设定ping 包的大小

单位为字节（默认ping 包大小是32字节）；可用于简单测试通信质量

7、ARP协议：

ARP协议：地址解析协议，是根据IP地址获取物理地址的一个TCP/IP协议。主机发送信息时将包含目标IP地址的ARP请求广播到局域网络上的所有主机，并接收返回消息，以此确定目标的物理地址；收到返回消息后将该IP地址和物理地址存入本机ARP缓存中并保留一定时间，下次请求时直接查询ARP缓存以节约资源。

局域网中主机的通信：IP地址，MAC地址

什么是ARP协议？

正向地址解析协议；将一个已知的目标lP地址解析成对应的MAC地址；

8、ARP工作原理：

主机A的IP地址为192.168.1.1，MAC地址为0A-11-22-33-44-01；

主机B的IP地址为192.168.1.2，MAC地址为0A-11-22-33-44-02；

（1）根据主机A上的路由表内容，IP确定用于访问主机B的转发IP地址是192.168.1.2。然后A主机在自己的本地ARP缓存中检查主机B的匹配MAC地址。

（2）如果主机A在ARP缓存中没有找到映射，它将询问192.168.1.2的硬件地址，从而将ARP请求帧广播到本地网络上的所有主机。源主机A的IP地址和MAC地址都包括在ARP请求中。本地网络上的每台主机都接收到ARP请求并且检查是否与自己的IP地址匹配。如果主机发现请求的IP地址与自己的IP地址不匹配，它将丢弃ARP请求。

（3）主机B确定ARP请求中的IP地址与自己的IP地址匹配，则将主机A的IP地址和MAC地址映射添加到本地ARP缓存中。

（4）主机B将包含其MAC地址的ARP回复消息直接发送回主机A。

（5）当主机A收到从主机B发来的ARP回复消息时，会用主机B的IP和MAC地址映射更新ARP缓存。本机缓存是有生存期的，生存期结束后，将再次重复上面的过程。主机B的MAC地址一旦确定，主机A就能向主机B发送IP通信了

RARP：反向地址解析协议

使用场合：己知自标MAC，未知目标IP时候用；

Windows系统中的ARP命令：

arp -a:查看ARP缓存表

arp -d:清除ARP缓存(一般不会清除静态ARP缓存，清除的是动态ARP缓存)

ARP绑定例: arp -s 192.168.0.1 aa-aa-aa-aa-aa-aa

ensp例子：（设备的ARP一些命令）

查看arp缓存< >/[ ]display arp

arp捆绑[ ]arp static 192.168.0.100 AAAA-AAAA-AAAA
