Xplico是一款开源的网络取证分析工具，其分析与呈现的能力非常强大。Xplico可以捕获Internet网络应用层流量，通过流量解析，解析出网络包中的各种应用数据，还原网络数据发送现场。通过本实验学习掌握Xplico使用方法，学会利用Xplico对网络流量进行分析取证。
链接：http://www.hetianlab.com/expc.do?ce=10748f62-5706-403d-bf77-7bfa96766ecc
实验简介
实验所属系列： 数据安全
实验对象： 本科/专科信息安全专业
相关课程及专业： 计算机网络
实验类别： 实践实验类
预备知识
-
关于xplico
xplico可以从pcap包中还原出每一封邮件(POP,IMAP,SMTP协议),所有的http内容等等.Xplico并不是协议分析工具,而是网络取证工具。
-
xplico系统构成
一个解码管理器叫做DeMa
一个IP解码器叫做Xplico
一组主要应用解码器(HTTP解码器,SMTP解码器等)
一个结果输出界面
实验目的
通过该实验了解Xplico的使用方法，能够通过分析还原网络数据发送现场，能够分析多种协议以及熟练掌握xplico进阶使用方法。
实验环境
服务器：kali，IP地址：随机分配
辅助工具：xplico
测试脚本请在实验机内下载：http://tools.hetianlab.com/tools/T027.zip
实验步骤
步骤一
一直以来，大多数人都是使用wireshark进行流量分析、取证等，流量分析当然是wireshark更好，至于流量取证，其实更适合用xplico。

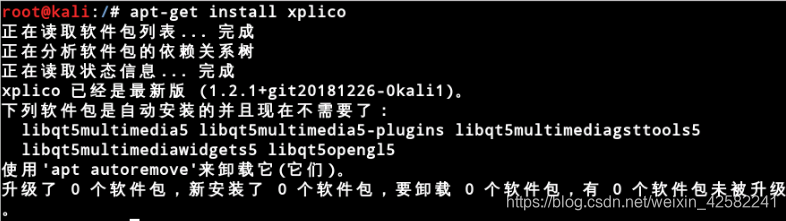

安装xplico（已装）
使用之前需要启动apache2服务和xplico服务：

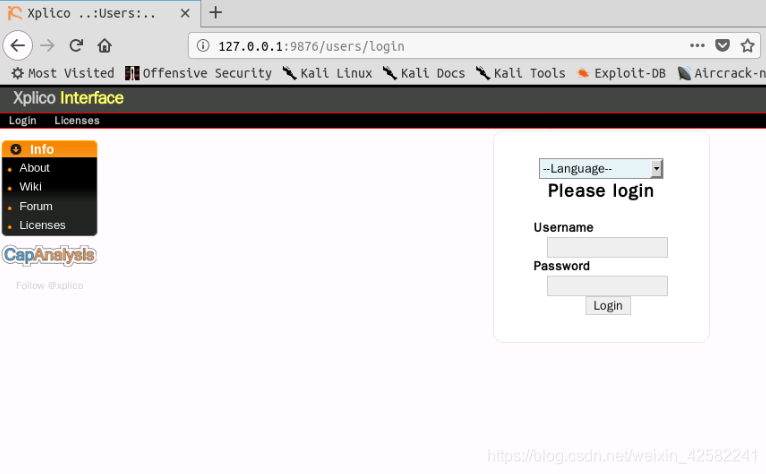

此时浏览器输入ip:9876/users/login即可：

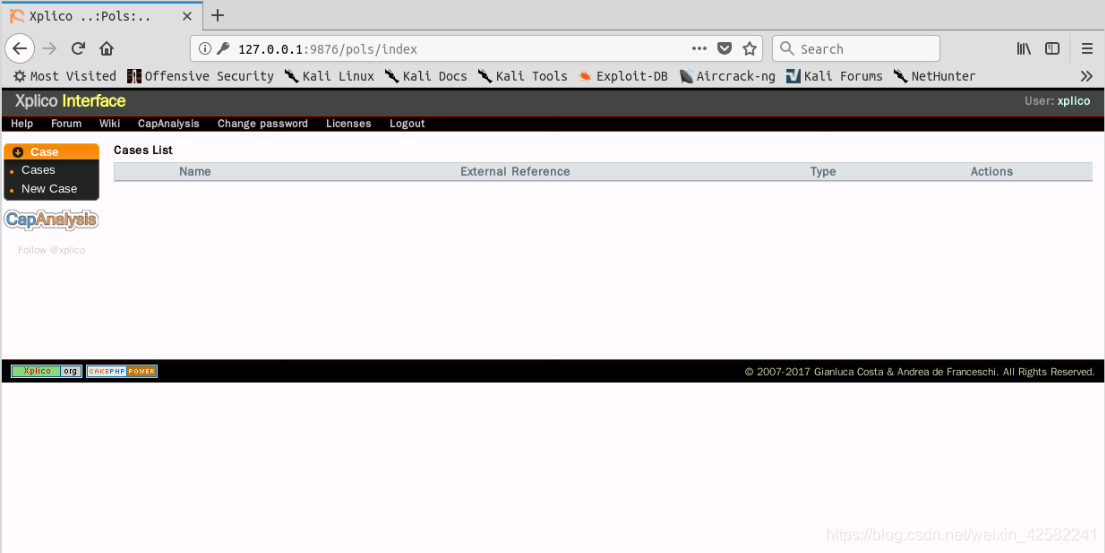

用户名和密码都是xplico，登录后的页面如图：
实验文件夹中准备了几个数据包，接下来分别进行分析。
使用xplico进行HTTP和web的分析

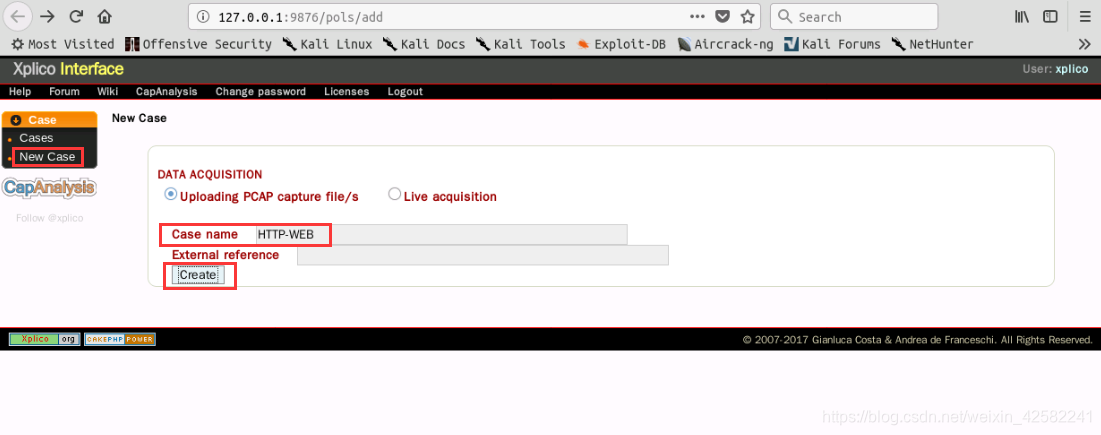

首先左侧选中new case，命名一个新的案例：

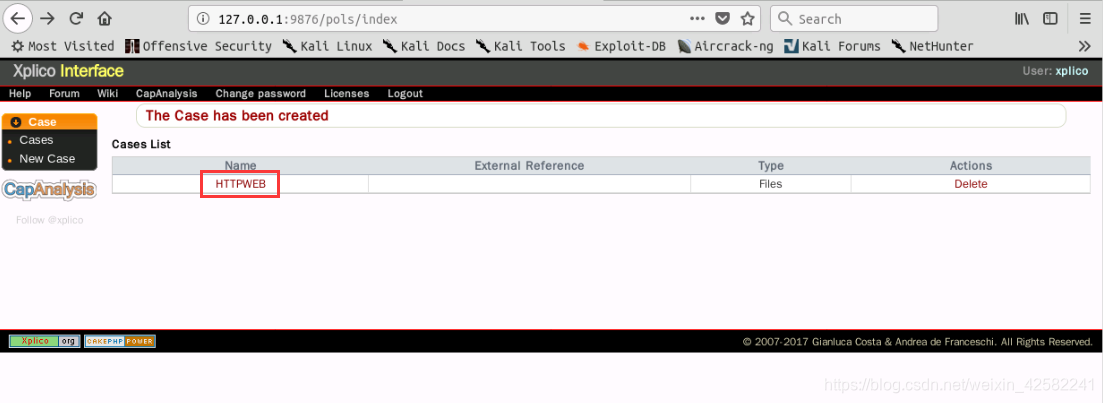

点击create，然后在caselist中选中HTTP-WEB：

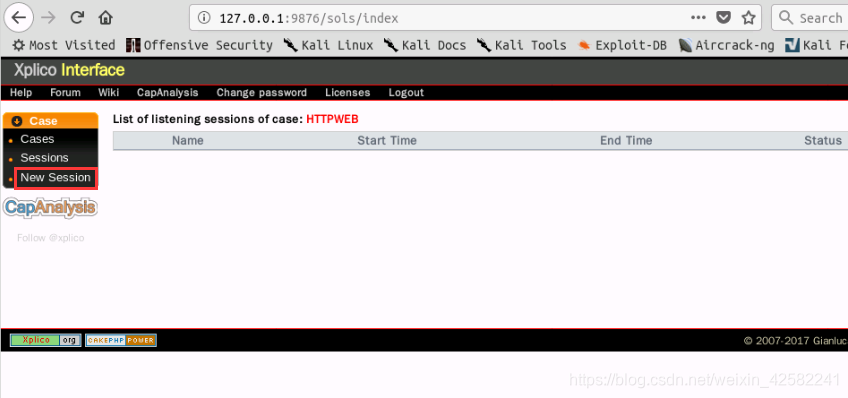

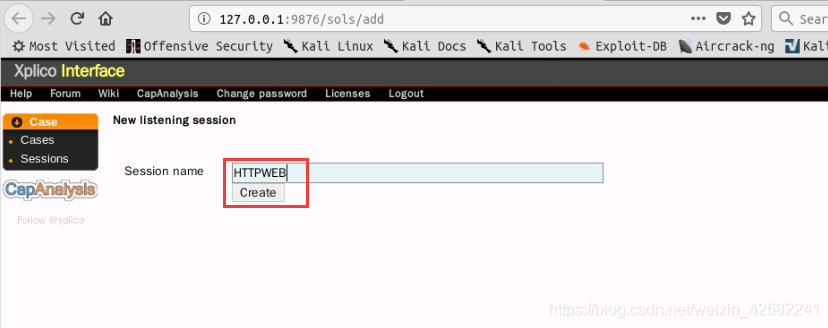

点击左侧的new session，命名一个session， 点击create：

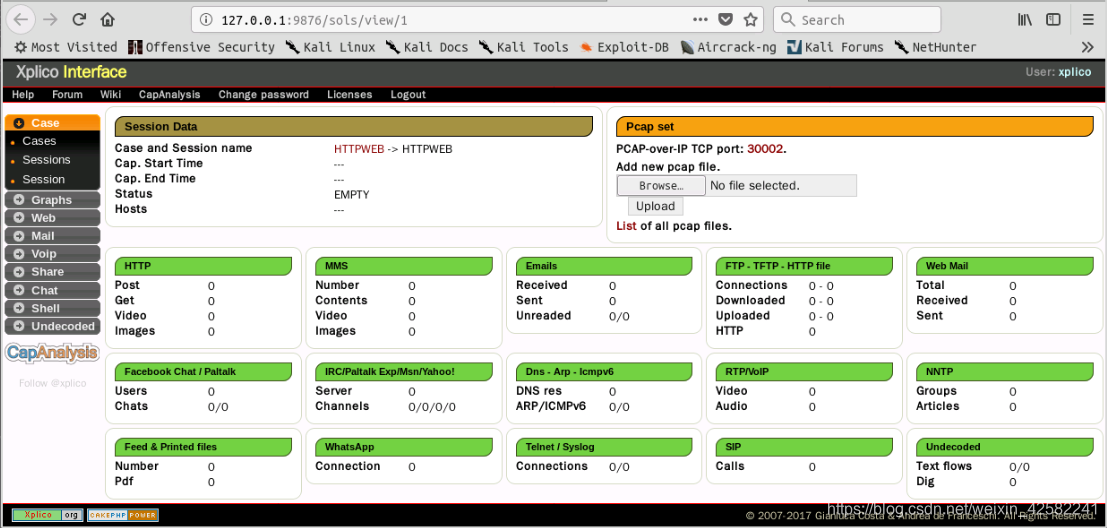

选中HTTPWEB，就进入到了分析界面：
接下来上传数据包，点击右侧的浏览，选中要上传的数据包：
点击upload即可。
此时可以看到上传部位的左侧出现了下图字样：
这个过程是将pcap数据包的内容解码为xplico更容易使用，解码完毕之后就会出现下图的内容：

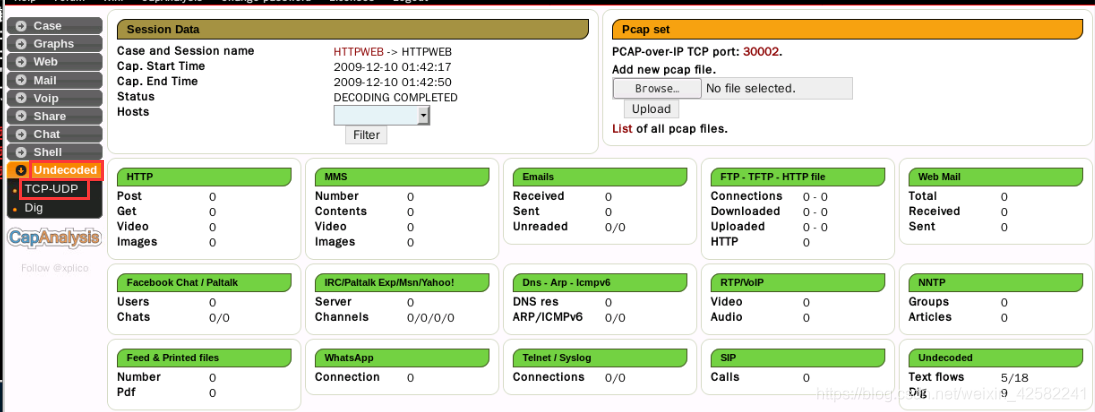

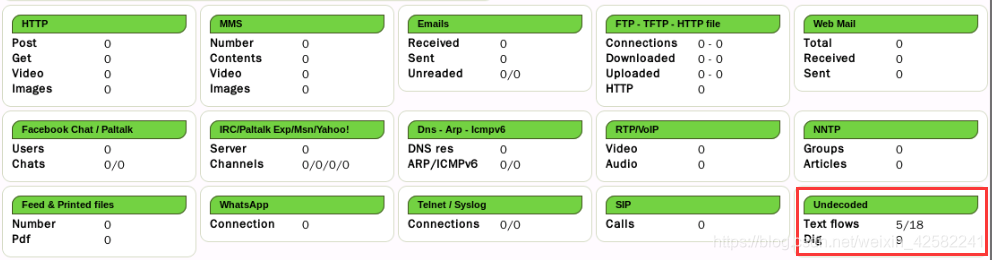

可以看到在右下角的undecoded是有信息的：

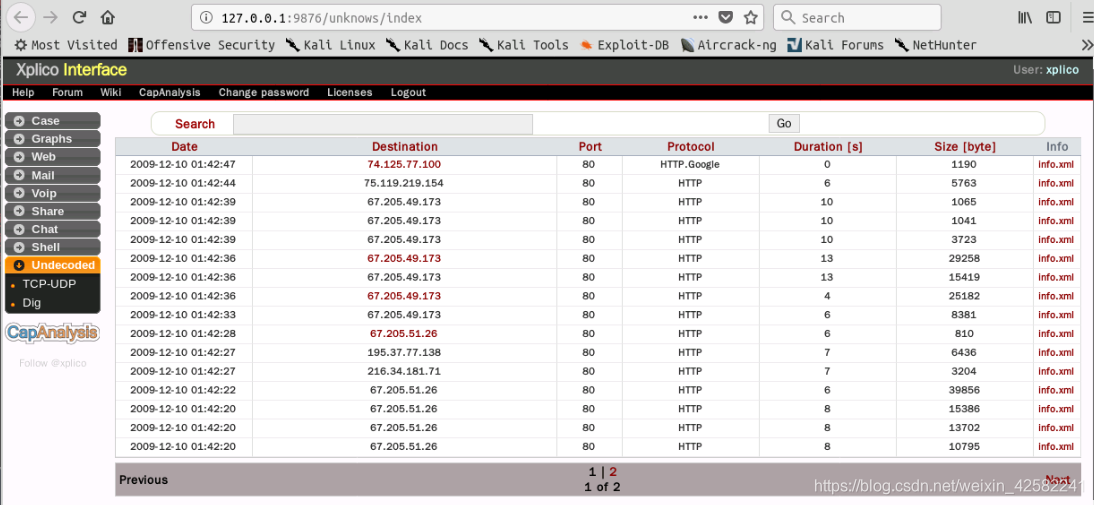

所以点击左侧的undecoded–>TCP_UDP，进入到下面的界面：
这个界面中显示了目的ip、端口、日期、时间、连接持续时间以及包含更多细节的info.xml。目的地址被用红色标注了，点击之后可以看多更进一步的信息，这次以74.125.77.100为例。
点击之后会弹出一个下载框：

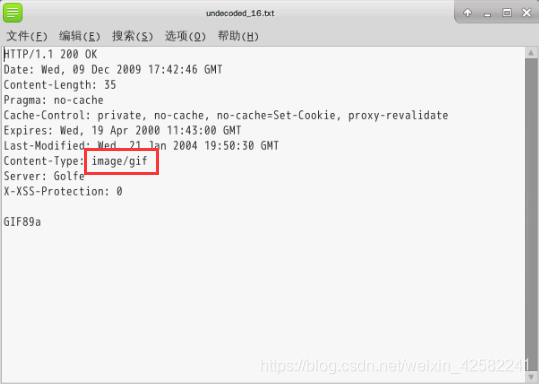

下载后的内容为：
结果显示有一个gif文件在2009.12.09被浏览或者被下载了。

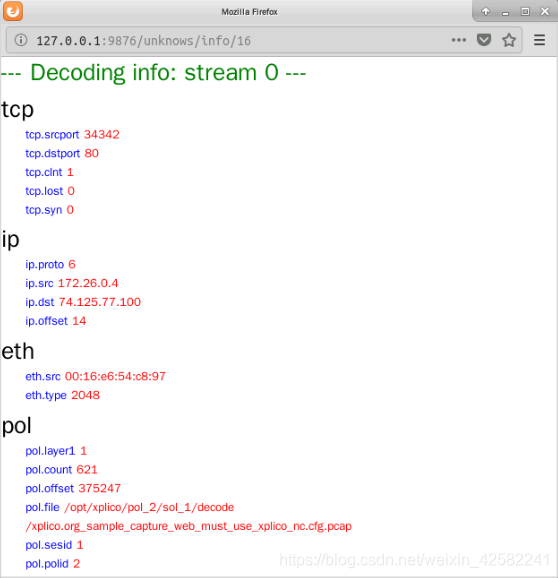

也可以点击info.xml查看：
info.xml中显示了源地址和目的地址以及端口号，每对连接都有自己的info.xml可以用于查看更加具体的信息。

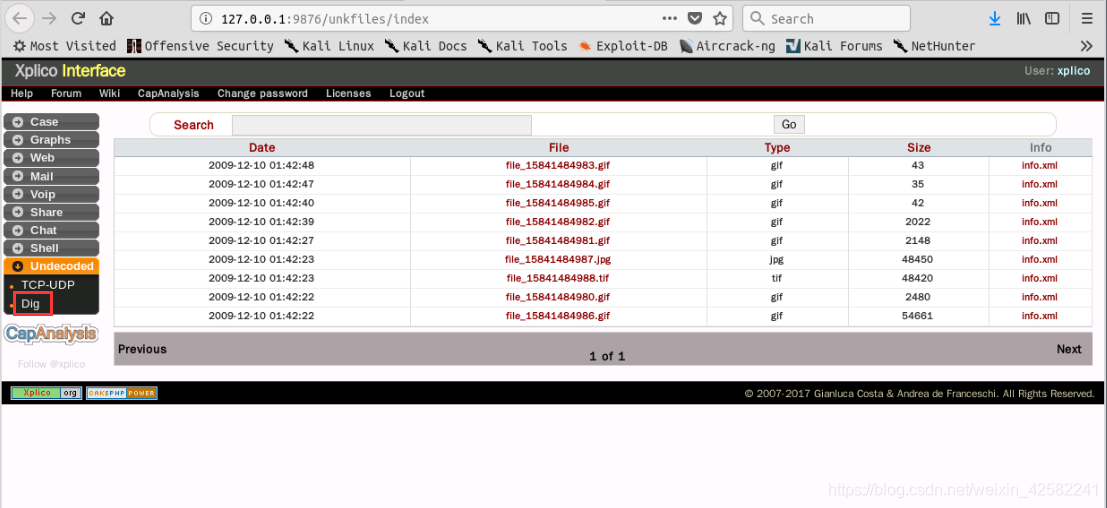

回到左侧的Undecode的Dig子目录下看看：
上图中可以看到一些通过http连接被查看的gif,tif,jpg格式的图像文件：
点击file栏目下的连接就可以查看：
步骤二
使用xplico进行voip的分析
为了使用voip服务，必须使用SIP协议，所以这次使用一个SIP数据包来分析VoIP的服务。

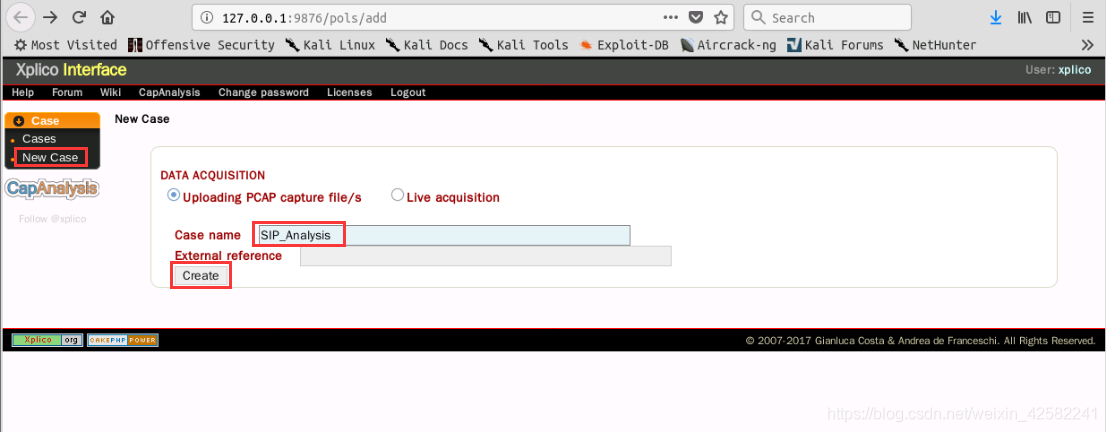

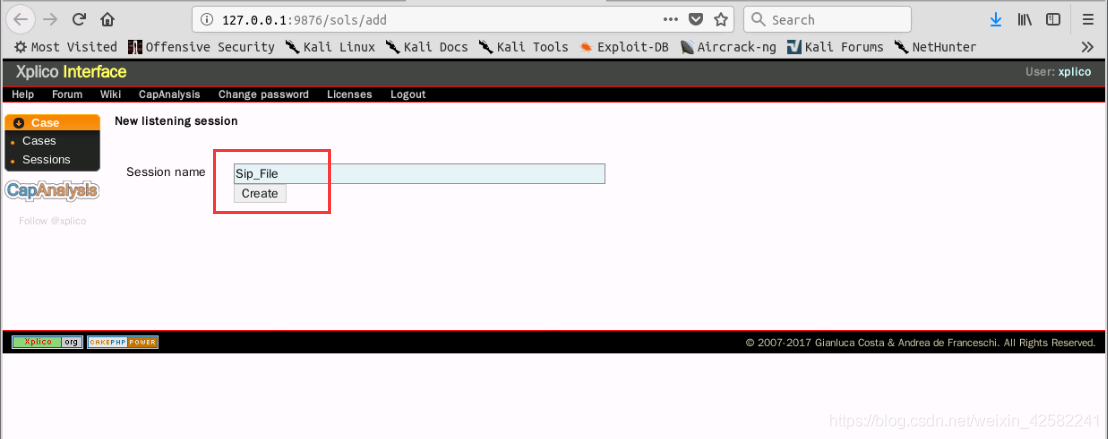

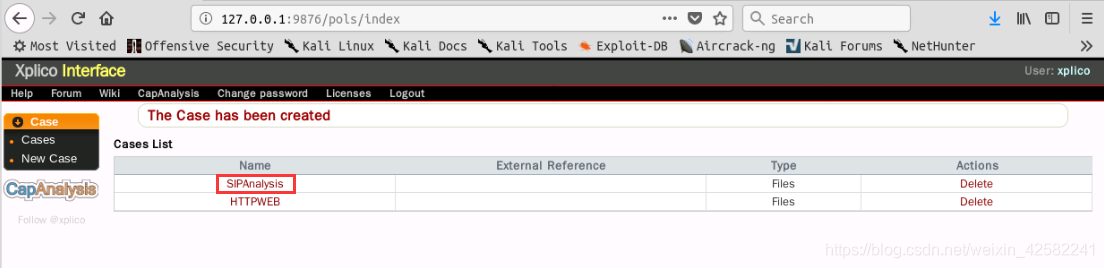

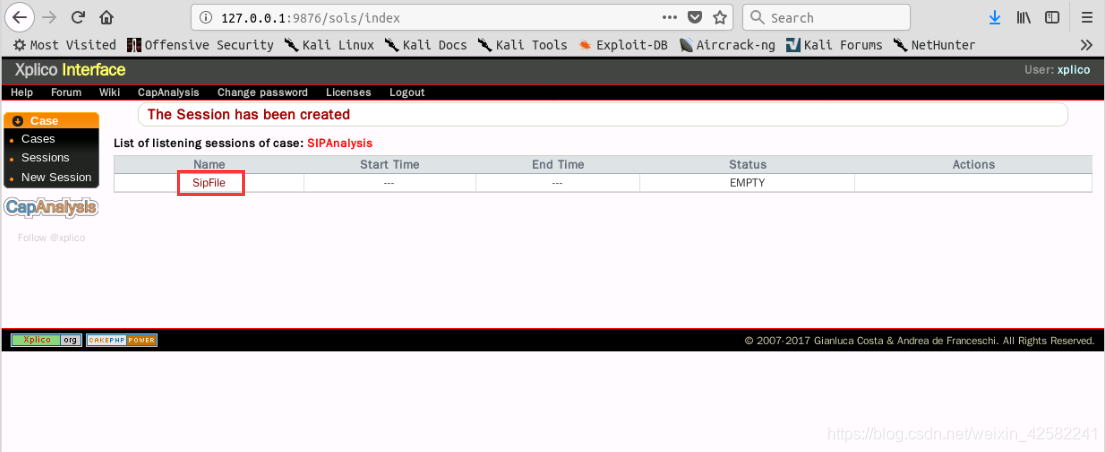

按照前面的方案快速创建case和session：

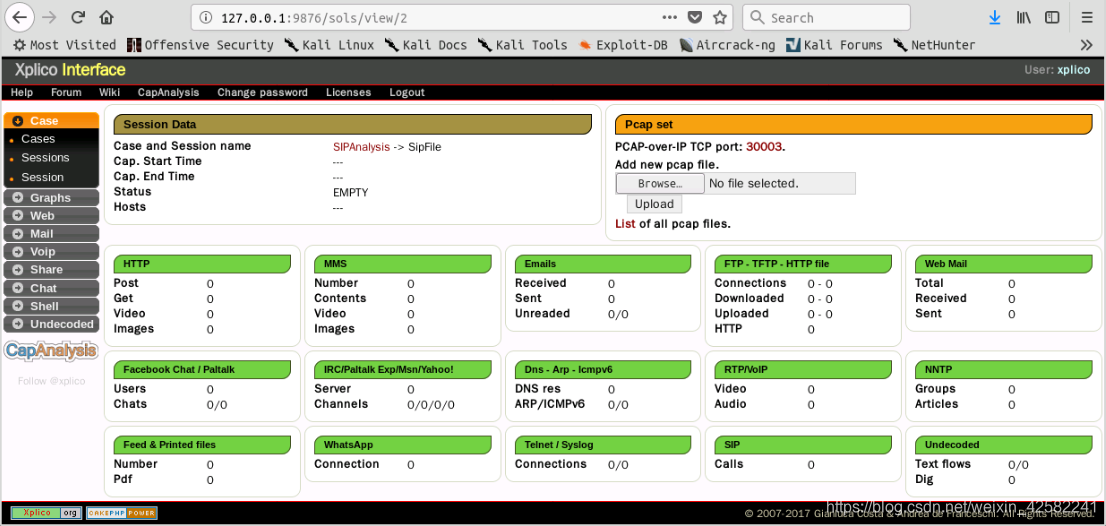

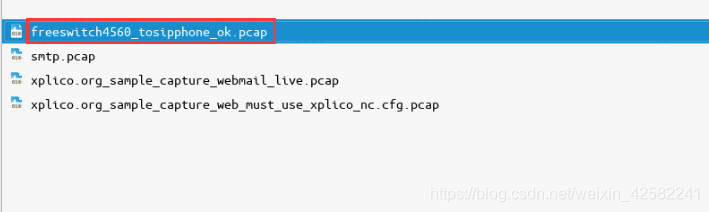

在面板中导入此次的数据包，点击upload进行分析：

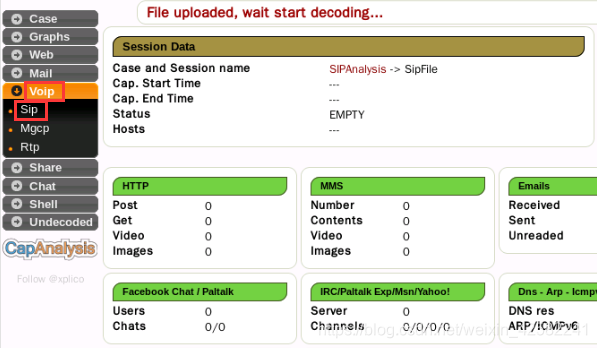

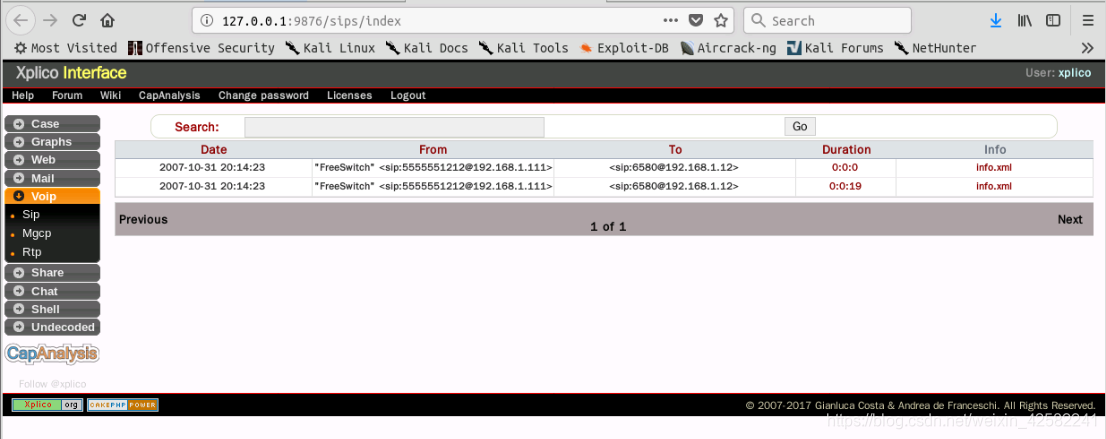

点击面板左边的voip栏目，选中sip子菜单：
可以看到通话的细节，通过从192.168.1.111到192.168.1.112。
点击duration可以进一步的分析：

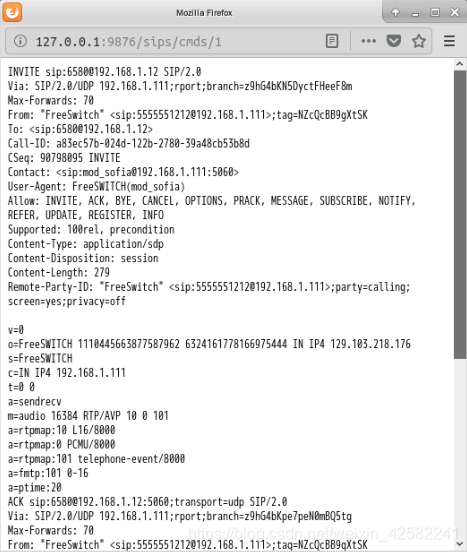

点击cmd.txt查看信息及记录：
上图中可以看到通话的日期、时间、持续时间等细节。
步骤三
使用Xplico分析Email
Email使用不同的协议进行首发，所以这一部分的实验使用两个数据包。一个是hotmail工作时抓到的数据包，一个是smtp协议的数据包。

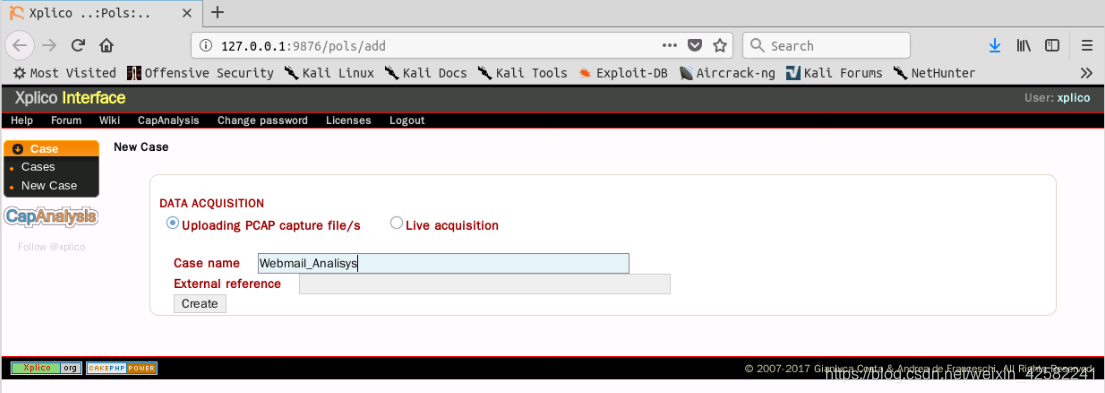

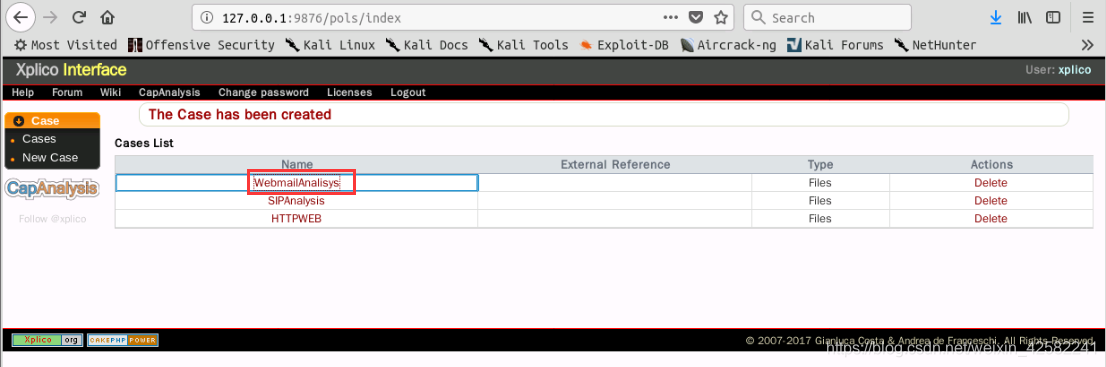

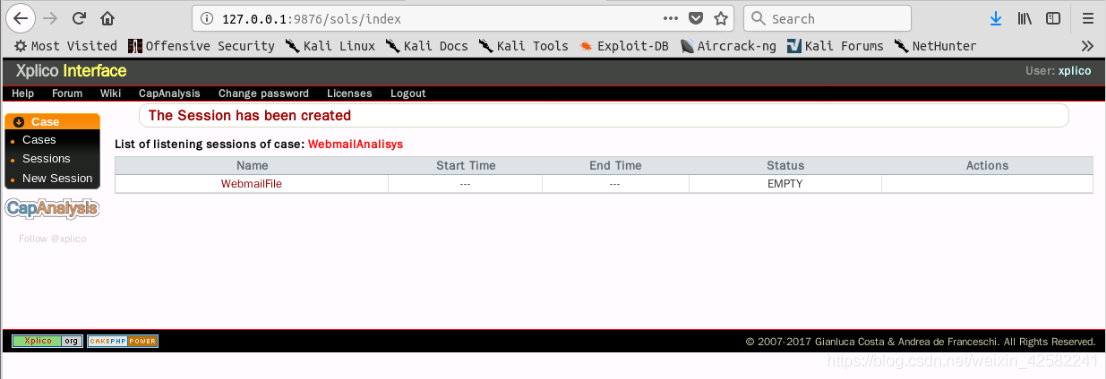

同样，在开始之前创建case,sessions：
上传数据包：

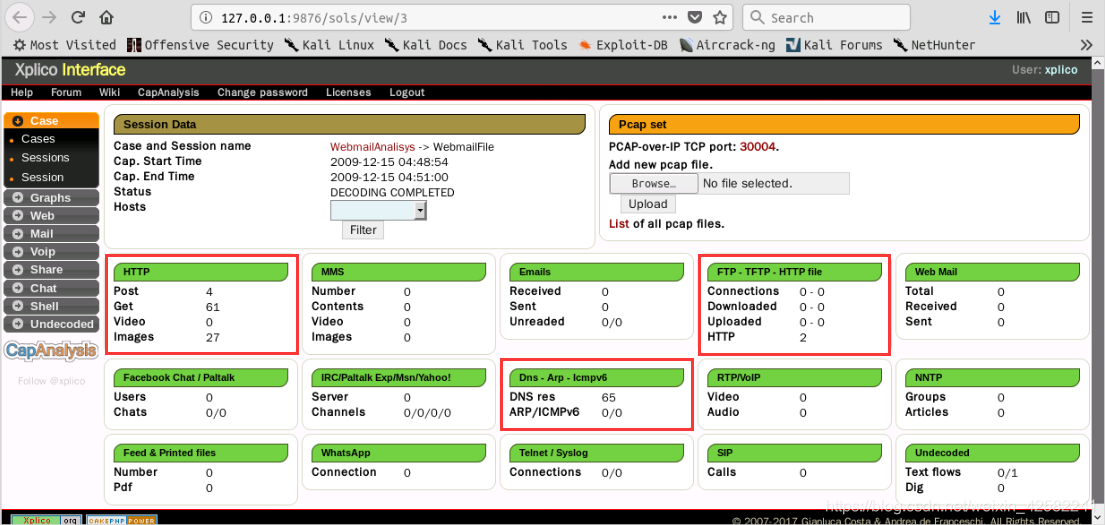

在结果中可以看到http,dns,ftp有数据：

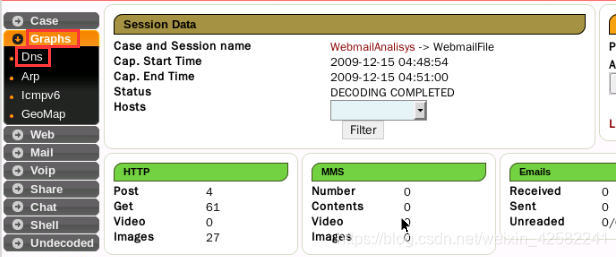

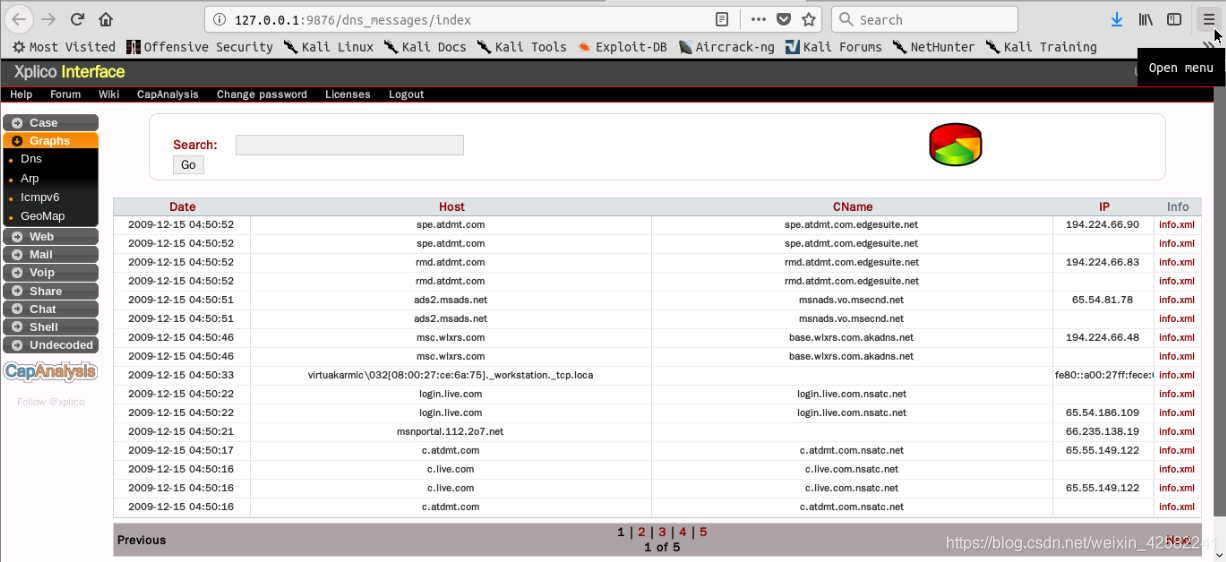

既然这样现在左侧菜单选中Graphs，然后选中子菜单Dns：
上图中可以看到hostname、CName，主机ip以及各自的info.xml。

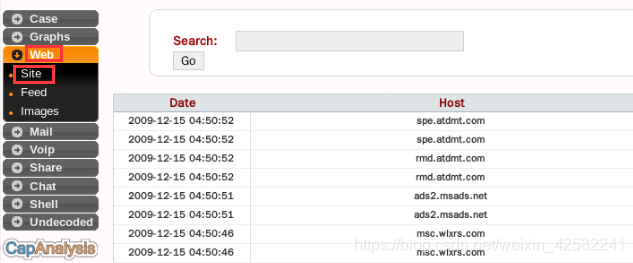

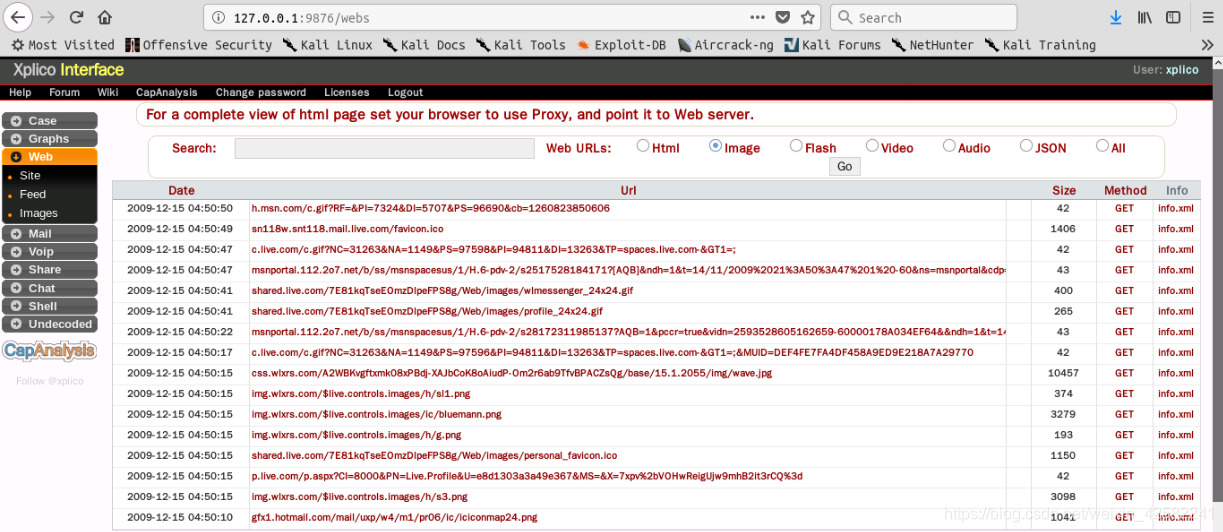

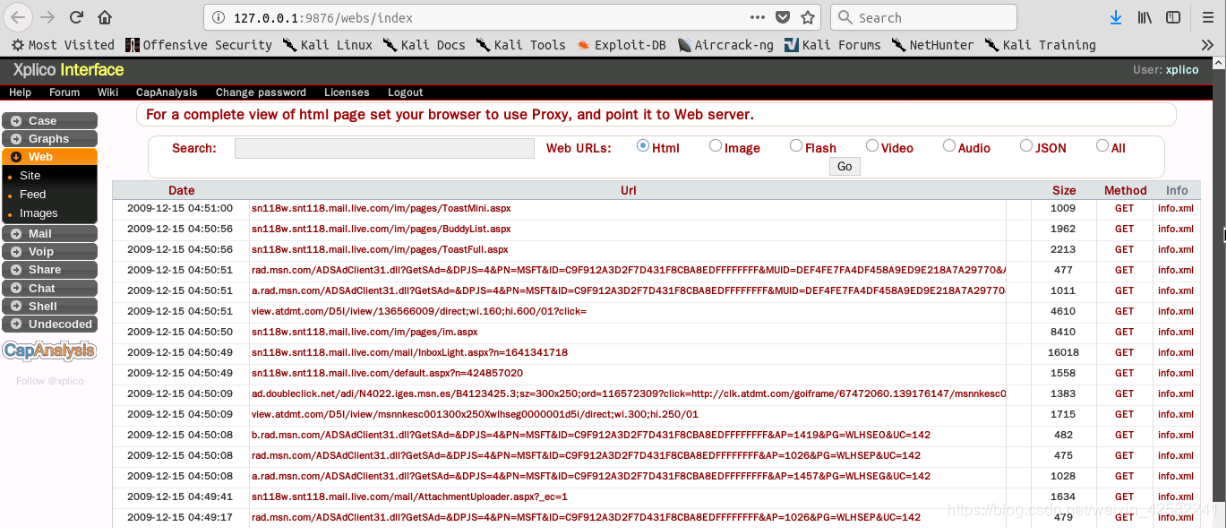

再在左侧选中web->site：
被浏览过的网页都在这儿被显示出来了，可以看到前三条是属于域名mail.live.com的，第四、第五属于msn.com的。

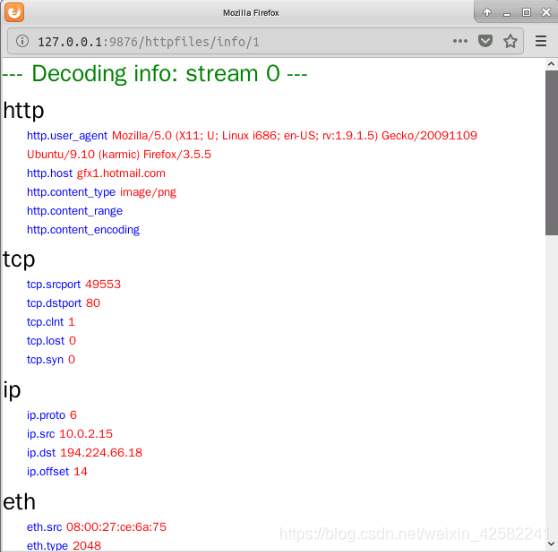

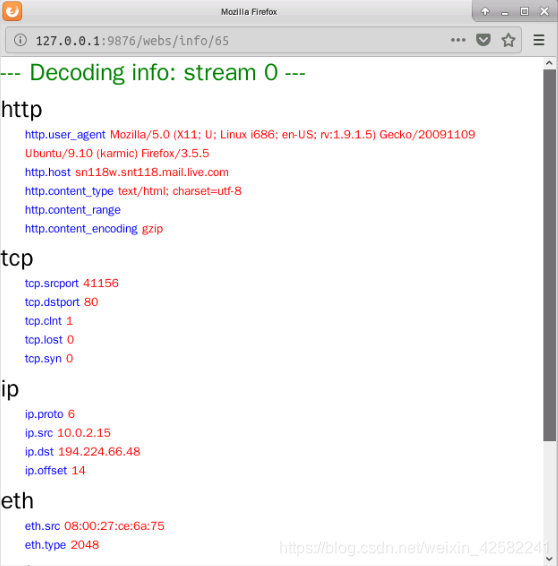

查看第一条的info.xml：
在http部分我们可以看到Mozilla Firefox浏览器被使用来访问sn118w.snt118.mail.live.com。
在主界面选中image选项，然后点击Go：

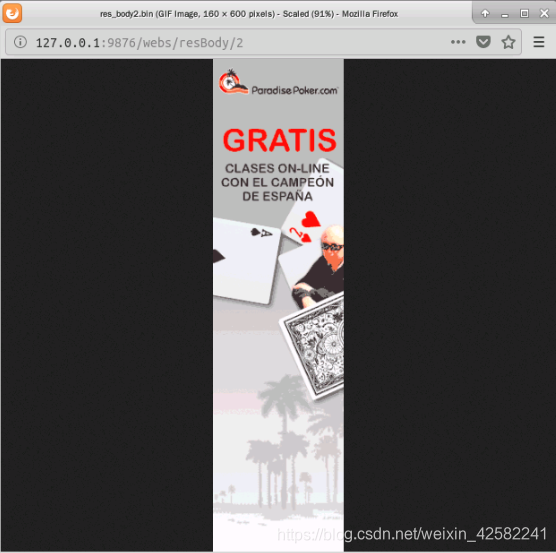

随意点击一条url都会显示图片：

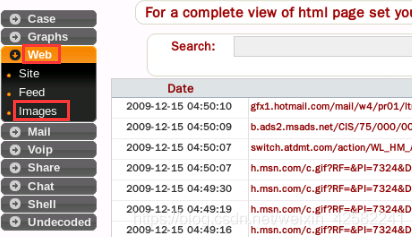

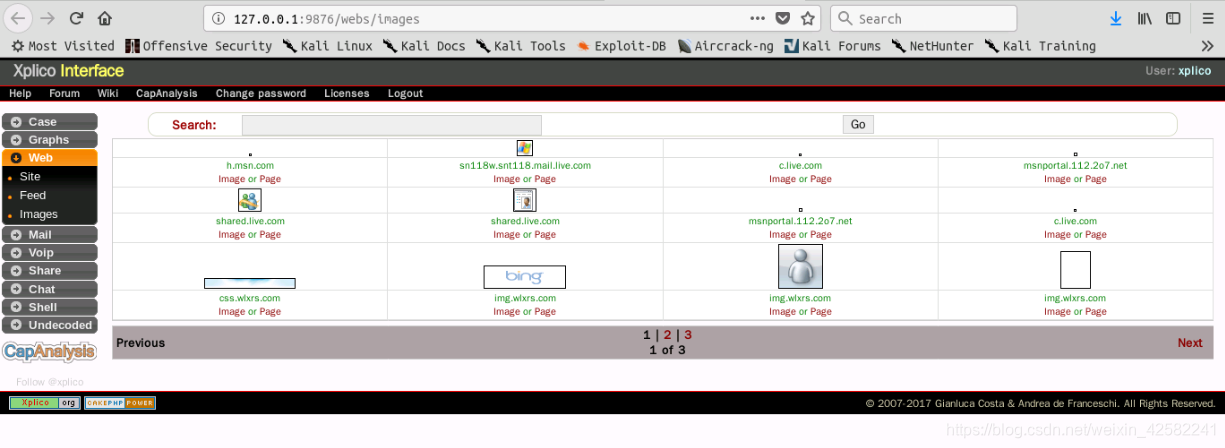

在左侧栏选中web->images也可以查看图片：

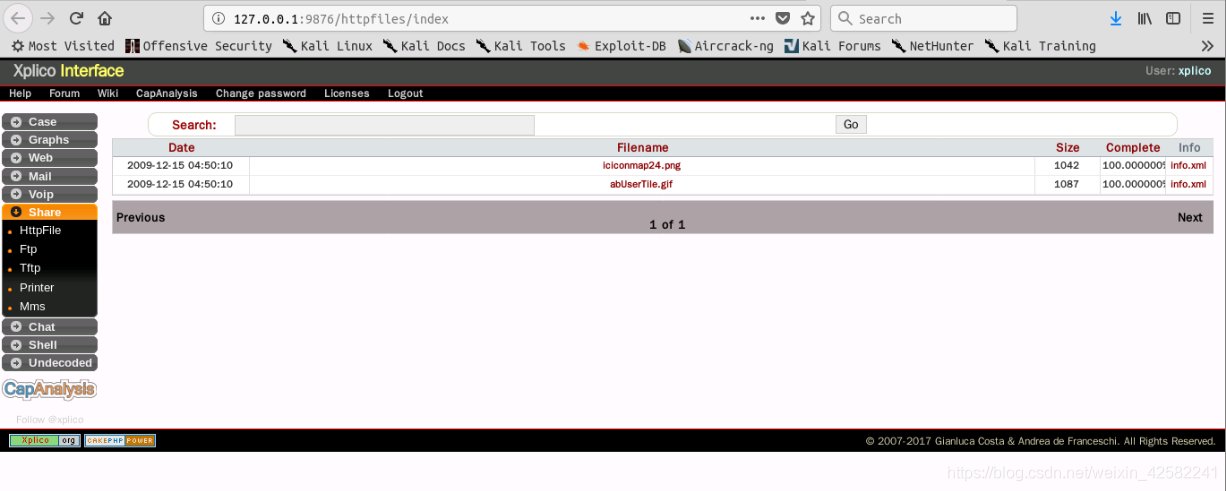

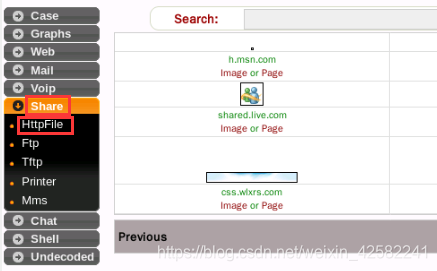

在左侧栏选中share->httpfile：
这个可以看到两个主题，通过点击info.xml可以看到进一步的信息：
分析SMTP

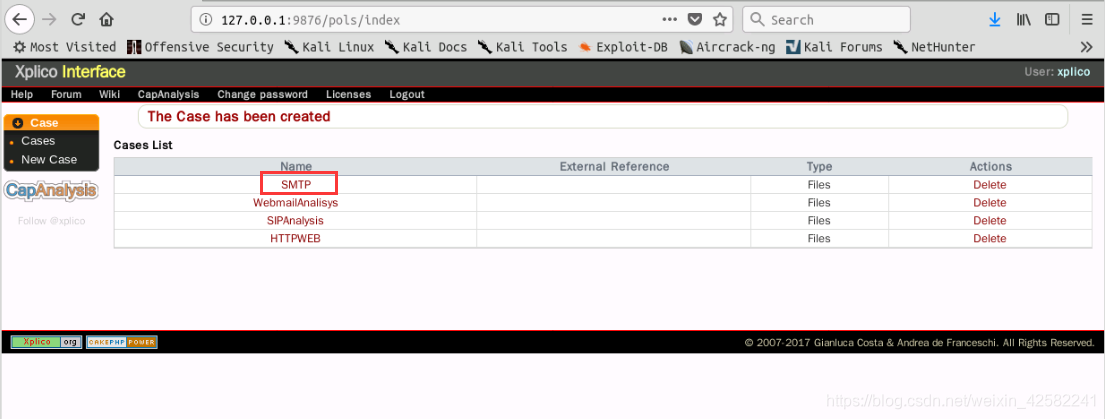

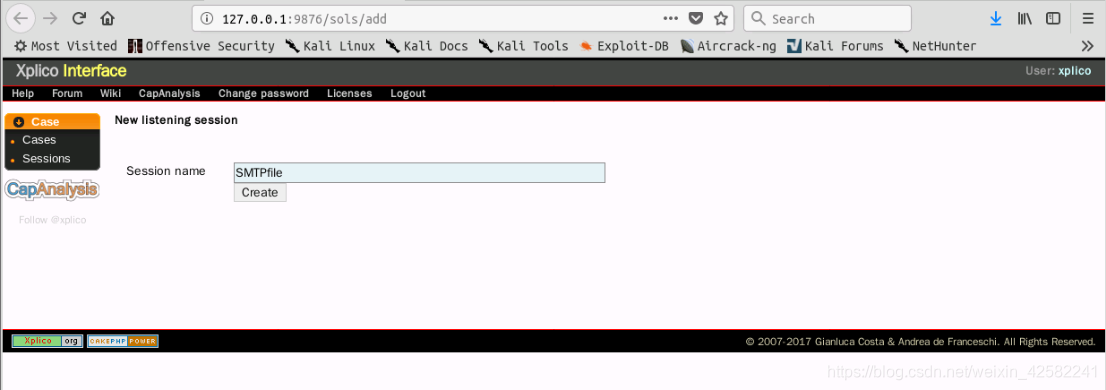

同样的流程进行创建：

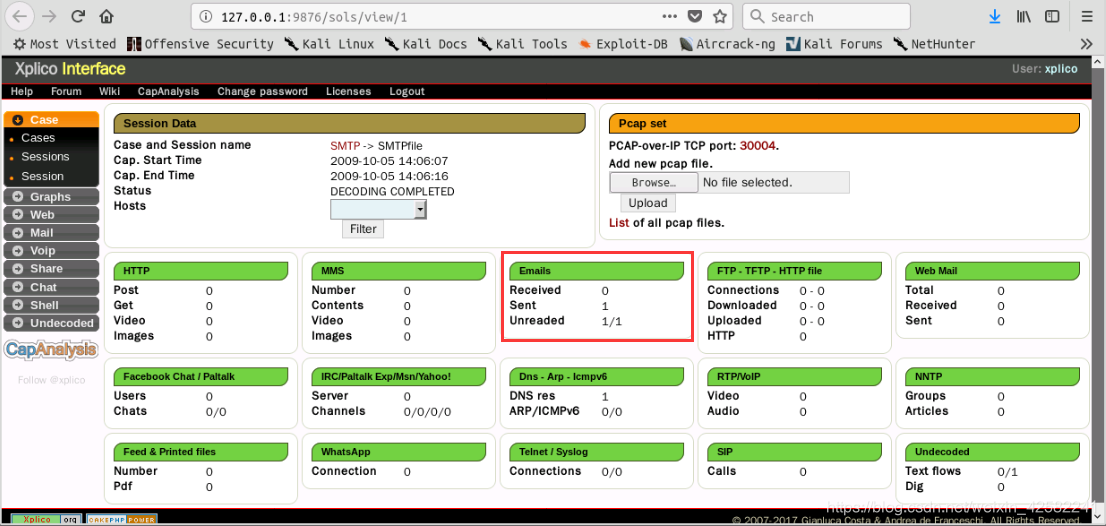

分析后的结果如图：

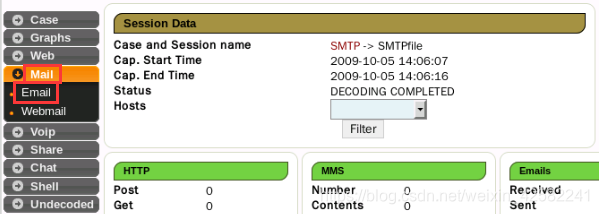

既然知道分析的email，直接在左侧选中mail->email：

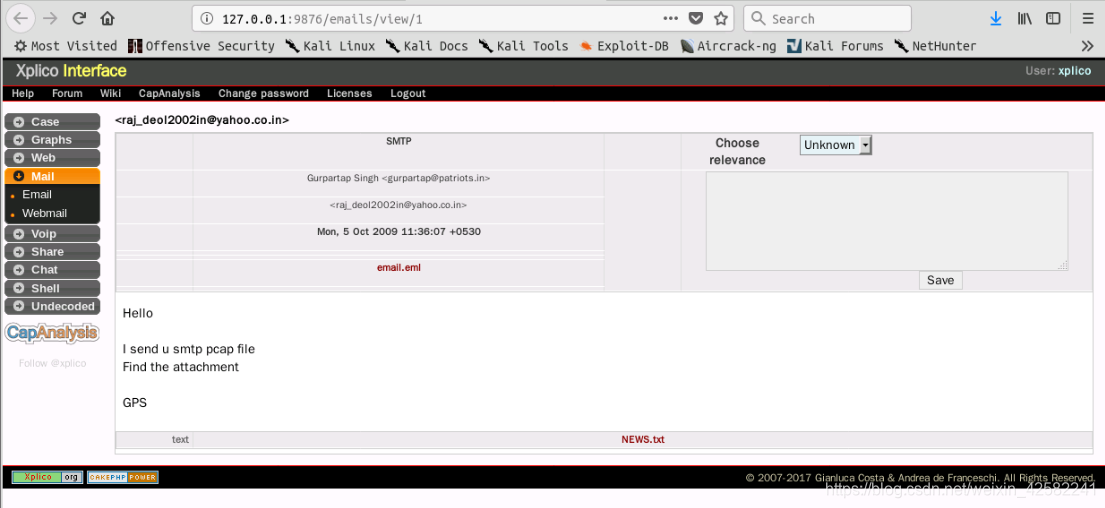

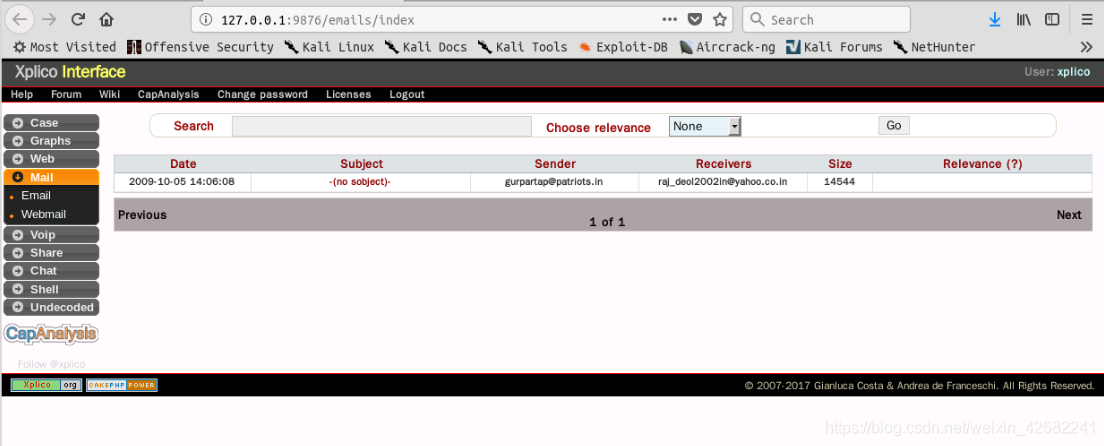

图中可以看到一个没有主题的email从gurpartap发送到了raj_de02002in，点击subject栏下的链接可进一步查看：
实验感想
- xplico相较于wireshark有更友好的交互界面，在数据分析之初，xplico可对数据进行预处理，之后可根据预处理结果对不同数据包进行相应的分析。
- xplico可对数据包进行深层次分析，而wireshark则达不到该深度。
- xplico的不足之处在于仅可对数据包进行分析，而不可对数据包进行截取。
- xplico仅可在linux环境下实验，而wireshark在windows、linux下均可使用。
答题
| 端口 | 协议 |
|---|---|
| 23 | telnet |
| 25 | smtp |
| 80 | http |
| 5060 | sip |
| 8080 | http |
注：8080与80端口无本质区别，具体看服务器开设在哪个端口。
