1.链路聚合概述
①概念：
链路聚合又称为端口汇聚，是指两台交换机之间在物理上将两个或多个端口连接起来，将多条链路聚合成一条逻辑链路，从而增大链路带宽，多条物理链路之间能够相互冗余。
作用：增加链路带宽，同时提供链路冗余
②链路聚合两种模式：
a 手工负载分担模式：强制模式，没有协商机制，有几条 链路用几条链路， “死板” （默认模 式）
b LACP模式 ：可以自定义备份链路， “灵活” ,有协商 报文。（推荐）
当两台交换机之间使用链路聚合技术进行互连时，各个成员端口需要满足以下哪些条件？
1.两端相连的物理口数量一致
2.两端相连的物理口速率一致
3.两端相连的物理口双工模式一致

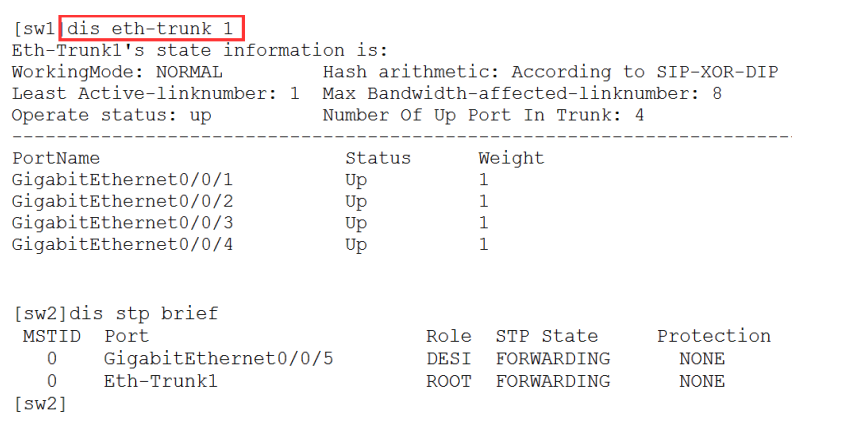

2.二层链路聚合配置
SW1(方法一)：
int eth-trunk 1 创建捆绑组1
interface GigabitEthernet0/0/1eth-trunk 1 将gi0/0/1口加入捆绑组1
interface GigabitEthernet0/0/2eth-trunk 1
interface GigabitEthernet0/0/3eth-trunk 1
interface GigabitEthernet0/0/4eth-trunk 1
SW2(方法二)：
int eth-trunk 1trunkport gi 0/0/1 to 0/0/4 将接口gi0/0/1 到gi0/0/4 全部加入捆绑组 1
修改负载均衡的方式：(可选）
int eth-trunk 1 load-balance xxxx 注意：默认负载均衡方式src-dst-ip 。
注意：e-trunk和eth-trunk的区别
Eth-Trunk：一般指同一设备的链路聚合，一台交换机将多个接口捆绑，形成一个Eth-Trunk接口，从而实现了增加带宽和提高可靠性的目的。
E-Trunk（Enhanced Trunk）：一般指跨设备链路聚合，是一种实现跨设备链路聚合的机制，基于LACP（单台设备链路聚合的标准）进行了扩展，能够实现多台设备间的链路聚合。从而把链路可靠性从单板级提高到了设备级。
3. 三层链路聚合

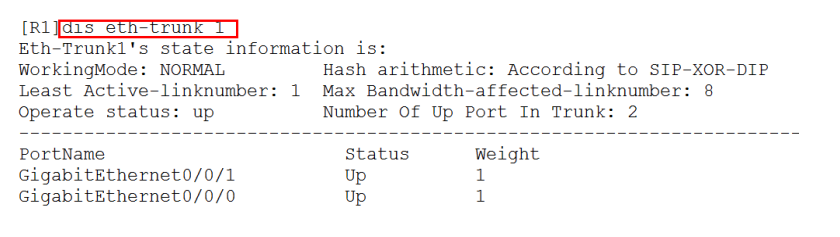

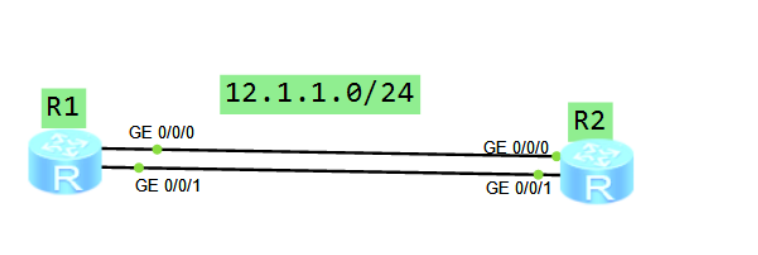

①路由器和路由器:
R1:
interface Eth-Trunk 1undo portswitch 将二层逻辑接口提升为三层接口ip address 12.1.1.1 255.255.255.0
interface GigabitEthernet0/0/0eth-trunk 1
interface GigabitEthernet0/0/1eth-trunk 1
R2同理

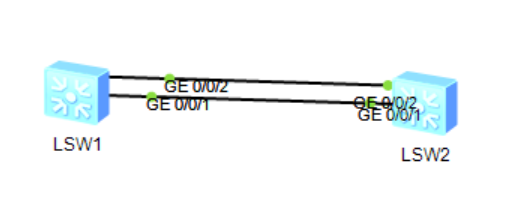

②交换机和交换机
SW1和SW2配置相似：
vlan 10
interface Eth-Trunk1port link-type accessport default vlan 10trunkport GigabitEthernet 0/0/1 to 0/0/2
interface Vlanif10ip address 12.1.1.2 255.255.255.0

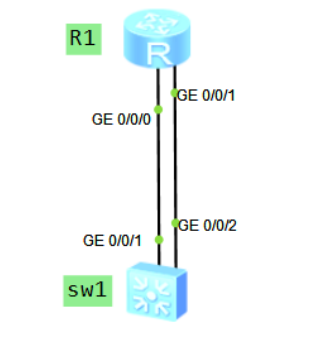

③路由器和多层交换机
R1：
interface Eth-Trunk1undo portswitchip address 12.1.1.1 255.255.255.0 interface GigabitEthernet0/0/0eth-trunk 1
interface GigabitEthernet0/0/1eth-trunk 1
SW1：
vlan 10
interface Eth-Trunk1port link-type accessport default vlan 10
interface GigabitEthernet0/0/1eth-trunk 1
interface GigabitEthernet0/0/2eth-trunk 1
interface Vlanif10ip address 12.1.1.2 255.255.255.0
4.LACP 模式特性
SW1:
int eth-trunk 1mode lacp-static (该指令必须先配置，然后再向该捆绑组添加成员接口）trunkport gi 0/0/1 to 0/0/4
SW2:
int eth-trunk 1mode lacp-static (该指令必须先配置，然后在想该捆绑组添加成员接口）trunkport gi 0/0/1 to 0/0/4
其它可选配置：
①LACP主备配置(SW1做为主设备)：
[ ] lacp priority 50 系统优先级默认是32768 ，数字越小越优先
②配置最大活动链路：
int eth-trunk 1
max active-linknumber 2 指定最大活跃接口数量
③配置最小活动链路：
int eth-trunk 1
least active-linknumber 2 最少活跃链路的数量，如果up链路少于2个 则整条捆绑链路down 掉。
④配置接口优先级：
int GigabitEthernet0/0/1lacp priority 30 接口优先级，数字越小越被优先选用
int eth-trunk 1
least active-linknumber 2 最少活跃链路的数量，如果up链路少于2个 则整条捆绑链路down 掉。
④配置接口优先级：
int GigabitEthernet0/0/1lacp priority 30 接口优先级，数字越小越被优先选用
