微信小程序循环渲染canvas动态图表

article/2025/11/6 4:14:37

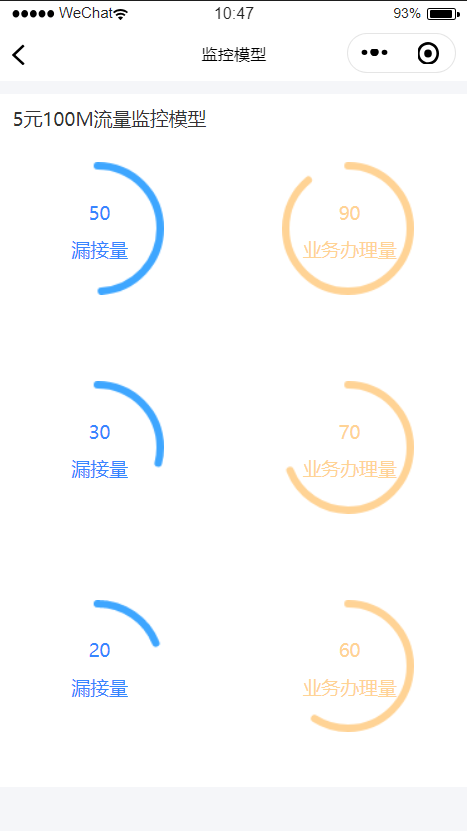

需求：数据驱动图表渲染，先看效果图
在这里插入图片描述
我们知道，微信小程序中是没有图表组件的，使用echarts也会有很多问题，比如echarts的图表总是在屏幕最上层，也就是说，会在导航栏和菜单栏上方，这当然不是我们想要的，所以只能自己画一个。在这里我选择用canvas画。

首先画一组图表，数据由data驱动

  • wxml部分

     <view class="section flex"><view class='circleBar' bindtap="toModalDetail"><view class="wrap"><view class="top"><canvas class="cir" style=' width:106px; height:106px;' canvas-id="leak"></canvas><view class="centerWord-num">{{resultComment}}</view><view class="centerWord">漏接量</view></view></view>
</view>
<view class='circleBar'  bindtap="toModalDetail"><view class="wrap"><view class="top"><canvas class="cir" style=' width:106px; height:106px;' canvas-id="businessbanli"></canvas><view class="centerWord-num-business">{{resultCommentbusiness}}</view><view class="centerWord-business">业务办理量</view></view></view>
</view>

  • wxss部分

    .circleBar {margin:50rpx;width: 250rpx;height: 250rpx;overflow: hidden;position: relative;
}.cir {display: inline-block;background-color: #fff;border-radius: 100%;
}.top {text-align: left;
}
.centerWord-num,.centerWord,.centerWord-num-business,.centerWord-business{width: 100%;position: absolute;left: -15rpx;text-align: center;
}
.centerWord-num{top: 30px;color: #3686ff;
}
.centerWord {top: 60px;color: #3686ff;
}
.centerWord-num-business{top: 30px;color: #FFD395;
}
.centerWord-business {top: 60px;color: #FFD395;
}

  • js部分

    Page({data: {timer: '',timerbusiness:''},onLoad: function(options) {let that = this;// 以下两个是项目监控测试数据let totalItems = 100;let leakItems = 80;let businessItems=30;let completePercent = parseInt((leakItems / totalItems) * 100);let completePercentbusiness = parseInt((businessItems / totalItems) * 100);that.getResultComment(completePercent);that.getResultCommentbusiness(completePercentbusiness);that.showScoreAnimation(leakItems, totalItems);that.showScoreAnimationbusiness(businessItems, totalItems);},showScoreAnimation: function (leakItems, totalItems) {let that = this;let copyleakItems = 0;that.setData({timer: setInterval(function () {copyleakItems++;if (copyleakItems == leakItems) {clearInterval(that.data.timer)} else {// 页面渲染完成// 这部分是灰色底层let cxt_arc = wx.createCanvasContext('leak');//创建并返回绘图上下文context对象。cxt_arc.setLineWidth(6);//绘线的宽度cxt_arc.setStrokeStyle('#fff');//绘线的颜色cxt_arc.setLineCap('round');//线条端点样式cxt_arc.beginPath();//开始一个新的路径cxt_arc.arc(53, 53, 50, 0, 2 * Math.PI, false);//设置一个原点(53,53)，半径为50的圆的路径到当前路径cxt_arc.stroke();//对当前路径进行描边//这部分是蓝色部分cxt_arc.setLineWidth(6);cxt_arc.setStrokeStyle('#3ea6ff');cxt_arc.setLineCap('round')cxt_arc.beginPath();//开始一个新的路径cxt_arc.arc(53, 53, 50, -Math.PI * 1 / 2, 2 * Math.PI * (copyleakItems / totalItems) - Math.PI * 1 / 2, false);cxt_arc.stroke();//对当前路径进行描边cxt_arc.draw();}}, 20)})},showScoreAnimationbusiness: function (businessItems, totalItems) {let that = this;let copyleakItems = 0;that.setData({timerbusiness: setInterval(function () {copyleakItems++;if (copyleakItems == businessItems) {clearInterval(that.data.timerbusiness)} else {// 页面渲染完成// 这部分是灰色底层let cxt_arc = wx.createCanvasContext('businessbanli');//创建并返回绘图上下文context对象。cxt_arc.setLineWidth(6);//绘线的宽度cxt_arc.setStrokeStyle('#fff');//绘线的颜色cxt_arc.setLineCap('round');//线条端点样式cxt_arc.beginPath();//开始一个新的路径cxt_arc.arc(53, 53, 50, 0, 2 * Math.PI, false);//设置一个原点(53,53)，半径为50的圆的路径到当前路径cxt_arc.stroke();//对当前路径进行描边//这部分是蓝色部分cxt_arc.setLineWidth(6);cxt_arc.setStrokeStyle('#FFD395');cxt_arc.setLineCap('round')cxt_arc.beginPath();//开始一个新的路径cxt_arc.arc(53, 53, 50, -Math.PI * 1 / 2, 2 * Math.PI * (copyleakItems / totalItems) - Math.PI * 1 / 2, false);cxt_arc.stroke();//对当前路径进行描边cxt_arc.draw();}}, 20)})},getResultComment: function (completePercent) {let that = this;that.setData({resultComment: completePercent})},getResultCommentbusiness: function (completePercentbusiness) {let that = this;that.setData({resultCommentbusiness: completePercentbusiness})}
});

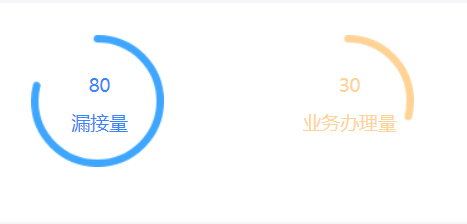

    效果为：
    在这里插入图片描述
    这样就能画出两个图表了，但是，我们需要以数据来决定图表的个数，确切来说是组数（两个为一组），假设有三组数据，暂且这样表示：

    data: {timer: '',timerbusiness: '',modalNum:[{ leak: 50, business: 90 },{ leak: 30, business: 70 },{ leak: 20, business: 60 }]},

    我们需要按照这组数据循环渲染，外面包上一层block再用wx:for

    <view class="section"><view class="text">5元100M流量监控模型</view><block wx:for="{{modalNum}}" wx:key="{{index}}"><view class="flex" data-index="{{index}}"><view class='circleBar'  bindtap="toModalDetail"><view class="wrap"><view class="top"><canvas class="cir" style=' width:106px; height:106px;' canvas-id="leak-{{index}}"></canvas><view class="centerWord-num">{{item.leak}}</view><view class="centerWord">漏接量</view></view></view></view><view class='circleBar'  bindtap="toModalDetail"><view class="wrap"><view class="top"><canvas class="cir" style=' width:106px; height:106px;' canvas-id="business-{{index}}"></canvas><view class="centerWord-num-business">{{item.business}}</view><view class="centerWord-business">业务办理量</view></view></view></view></view></block>
</view>

    因为每个canvas需要有独立的id，所以给每个id后面都加上了当前的index。js部分也循环一遍：

    onLoad: function (options) {let that = this;this.data.modalNum.map((value,index)=>{let totalItems = 100;let leakItems = value.leak;let businessItems = value.business;that.showScoreAnimation(leakItems, totalItems,index);that.showScoreAnimationbusiness(businessItems, totalItems,index);})},showScoreAnimation: function (leakItems, totalItems,index) {let that = this;let copyleakItems = 0;that.setData({timer: setInterval(function () {copyleakItems++;if (copyleakItems == leakItems) {clearInterval(that.data.timer)} else {// 页面渲染完成// 这部分是白色底层let cxt_arc = wx.createCanvasContext("leak-"+index);//创建并返回绘图上下文context对象。cxt_arc.setLineWidth(6);//绘线的宽度cxt_arc.setStrokeStyle('#fff');//绘线的颜色cxt_arc.setLineCap('round');//线条端点样式cxt_arc.beginPath();//开始一个新的路径cxt_arc.arc(53, 53, 50, 0, 2 * Math.PI, false);//设置一个原点(53,53)，半径为50的圆的路径到当前路径cxt_arc.stroke();//对当前路径进行描边//这部分是蓝色部分cxt_arc.setLineWidth(6);cxt_arc.setStrokeStyle('#3ea6ff');cxt_arc.setLineCap('round')cxt_arc.beginPath();cxt_arc.arc(53, 53, 50, -Math.PI * 1 / 2, 2 * Math.PI * (copyleakItems / totalItems) - Math.PI * 1 / 2, false);cxt_arc.stroke();cxt_arc.draw();}}, 20)})},showScoreAnimationbusiness: function (businessItems, totalItems,index) {let that = this;let copyleakItems = 0;that.setData({timerbusiness: setInterval(function () {copyleakItems++;if (copyleakItems == businessItems) {clearInterval(that.data.timerbusiness)} else {// 页面渲染完成// 这部分是白色底层let cxt_arc = wx.createCanvasContext("business-"+index);//创建并返回绘图上下文context对象。cxt_arc.setLineWidth(6);//绘线的宽度cxt_arc.setStrokeStyle('#fff');//绘线的颜色cxt_arc.setLineCap('round');//线条端点样式cxt_arc.beginPath();//开始一个新的路径cxt_arc.arc(53, 53, 50, 0, 2 * Math.PI, false);//设置一个原点(53,53)，半径为50的圆的路径到当前路径cxt_arc.stroke();//对当前路径进行描边//这部分是橙色部分cxt_arc.setLineWidth(6);cxt_arc.setStrokeStyle('#FFD395');cxt_arc.setLineCap('round')cxt_arc.beginPath();//开始一个新的路径cxt_arc.arc(53, 53, 50, -Math.PI * 1 / 2, 2 * Math.PI * (copyleakItems / totalItems) - Math.PI * 1 / 2, false);cxt_arc.stroke();//对当前路径进行描边cxt_arc.draw();}}, 20)})}

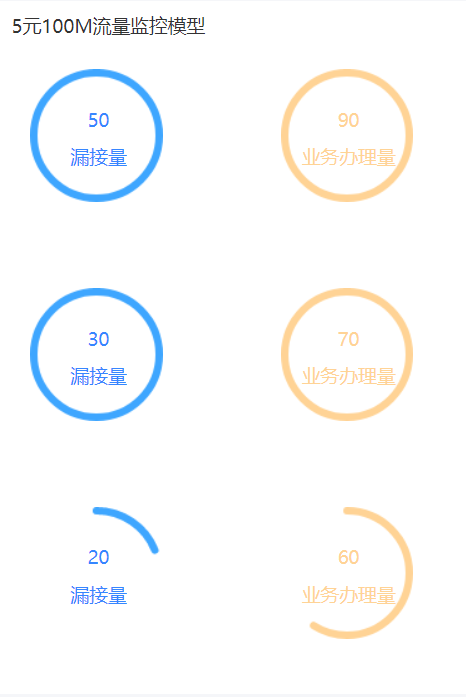

    显然，这样做有一个很大的问题，每一组数据用的都是同一个定时器，这样会导致混乱，只能关闭最后一个定时器，如下图：
    在这里插入图片描述
    控制台打印index值：
    在这里插入图片描述
    前两组数据无法关闭定时器而陷入死循环，copyleakItems的值不断增大却始终无法结束。所以我们需要给每一个canvas一个单独的定时器：

    onLoad: function (options) {let that = this;this.data.modalNum.map((value,index)=>{let totalItems = 100;let leakItems = value.leak;let businessItems = value.business;that.showScoreAnimation(leakItems, totalItems,index);that.showScoreAnimationbusiness(businessItems, totalItems,index);})},showScoreAnimation: function (leakItems, totalItems,index) {let that = this;let copyleakItems = 0;let itemData = "timer"+index;that.setData({[itemData]: setInterval(function () {copyleakItems++;if (copyleakItems == leakItems) {clearInterval(that.data[itemData])} else {// 页面渲染完成// 这部分是白色底层let cxt_arc = wx.createCanvasContext("leak-"+index);//创建并返回绘图上下文context对象。cxt_arc.setLineWidth(6);//绘线的宽度cxt_arc.setStrokeStyle('#fff');//绘线的颜色cxt_arc.setLineCap('round');//线条端点样式cxt_arc.beginPath();//开始一个新的路径cxt_arc.arc(53, 53, 50, 0, 2 * Math.PI, false);//设置一个原点(53,53)，半径为50的圆的路径到当前路径cxt_arc.stroke();//对当前路径进行描边//这部分是蓝色部分cxt_arc.setLineWidth(6);cxt_arc.setStrokeStyle('#3ea6ff');cxt_arc.setLineCap('round')cxt_arc.beginPath();cxt_arc.arc(53, 53, 50, -Math.PI * 1 / 2, 2 * Math.PI * (copyleakItems / totalItems) - Math.PI * 1 / 2, false);cxt_arc.stroke();cxt_arc.draw();}}, 20)})},showScoreAnimationbusiness: function (businessItems, totalItems,index) {let that = this;let copyleakItems = 0;let itemData = "timerbusiness" + index;that.setData({[itemData]: setInterval(function () {copyleakItems++;if (copyleakItems == businessItems) {clearInterval(that.data[itemData])} else {// 页面渲染完成// 这部分是白色底层let cxt_arc = wx.createCanvasContext("business-"+index);//创建并返回绘图上下文context对象。cxt_arc.setLineWidth(6);//绘线的宽度cxt_arc.setStrokeStyle('#fff');//绘线的颜色cxt_arc.setLineCap('round');//线条端点样式cxt_arc.beginPath();//开始一个新的路径cxt_arc.arc(53, 53, 50, 0, 2 * Math.PI, false);//设置一个原点(53,53)，半径为50的圆的路径到当前路径cxt_arc.stroke();//对当前路径进行描边//这部分是橙色部分cxt_arc.setLineWidth(6);cxt_arc.setStrokeStyle('#FFD395');cxt_arc.setLineCap('round')cxt_arc.beginPath();//开始一个新的路径cxt_arc.arc(53, 53, 50, -Math.PI * 1 / 2, 2 * Math.PI * (copyleakItems / totalItems) - Math.PI * 1 / 2, false);cxt_arc.stroke();//对当前路径进行描边cxt_arc.draw();}}, 20)})}

    这样就可以用数据渲染多个canvas了
