主要的解释还是看这些大牛的，我这里只是想自己整理一遍：海思3518E开发笔记2.5——海思VI（video input）模块详解_Spark！的博客-CSDN博客_海思wdr目录海思video input模块架构介绍海思video input模块功能介绍结构体说明函数调用关系流程分析step 1: mipi configurestep 2: configure sensor and ISP（include WDR mode）step 3: run isp threadstep 4 : config & start vicap devStep 5: config & start vicap chn (max 1)海思3518的sample中，创建好视频缓存池及初https://blog.csdn.net/qq_28258885/article/details/118726016海思媒体处理平台VI视频输入模块 - 灰信网（软件开发博客聚合）https://www.freesion.com/article/5198150354/

目录

 1.VI模块架构介绍

 2.结构体说明

3.函数说明

初始化参数 ，后面函数会引用到

 <1>VI_STARTMIPI

① GK_ADP_COMM_VI_GetMipiLaneDivideMode(pstViConfig)

②GK_ADP_COMM_VI_SetMipiHsMode(lane_divide_mode)

<2>GK_ADP_COMM_VI_SetParam

参数介绍

 <3>GK_ADP_COMM_VI_CreateVi

 ①GK_ADP_COMM_VI_StartDev

 ②GK_ADP_COMM_VI_BindPipeDev

③GK_ADP_COMM_VI_StartViPipe

④GK_ADP_COMM_VI_StartViChn

<4> GK_ADP_COMM_VI_StartIsp

总的概述函数图:

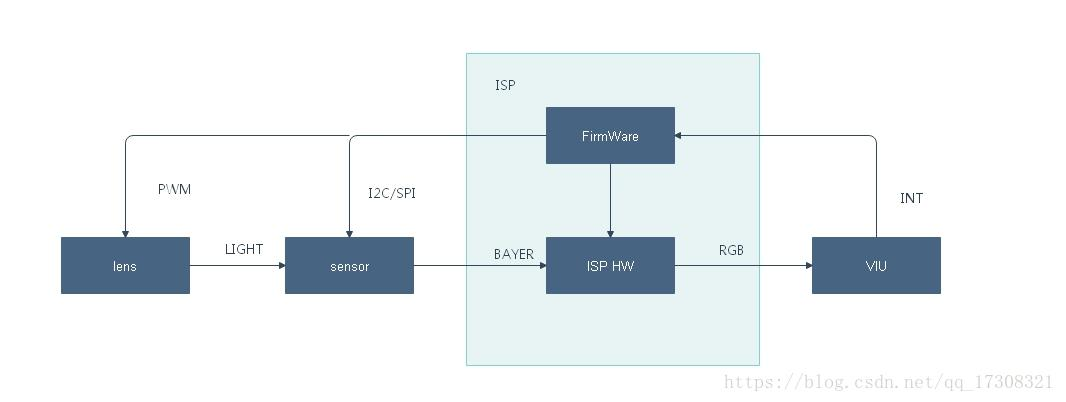

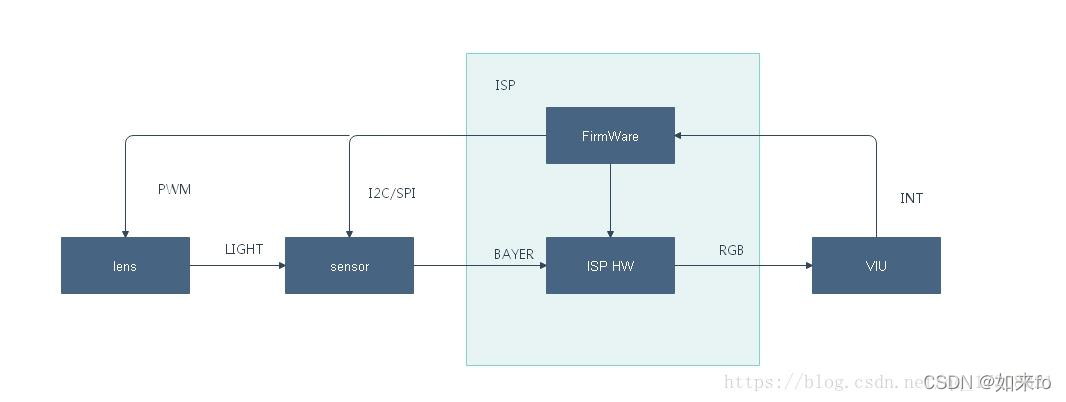

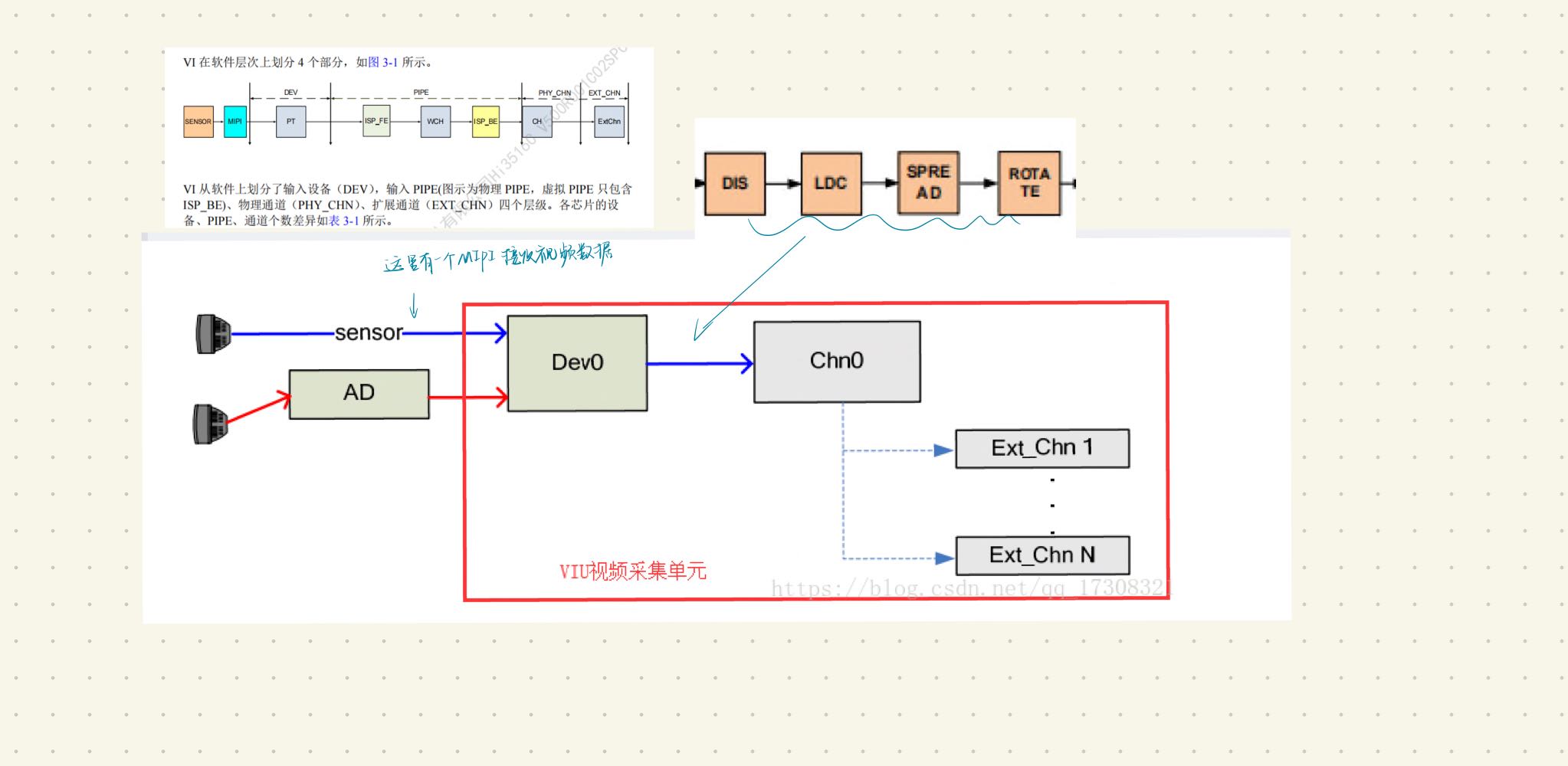

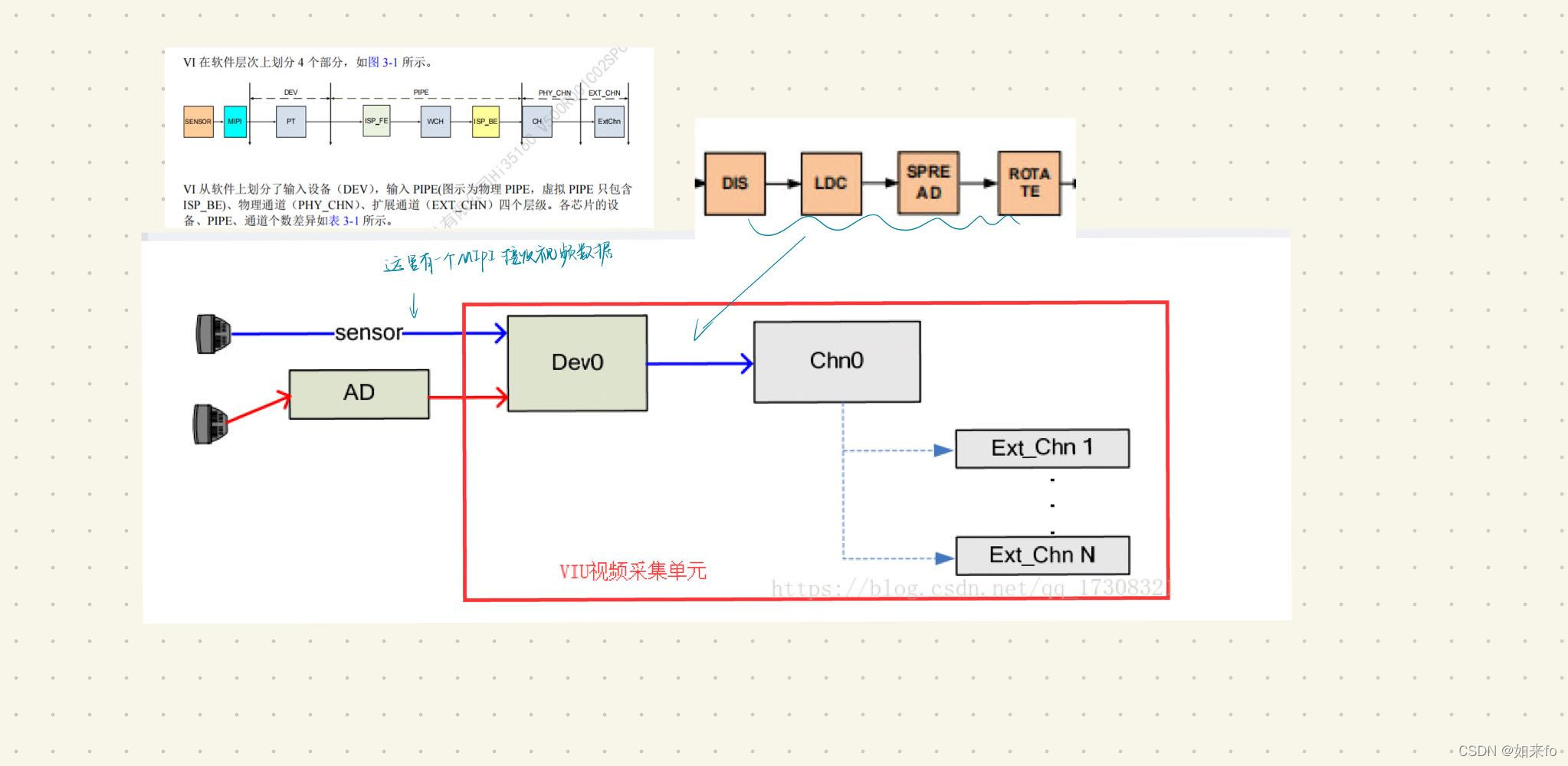

 1.VI模块架构介绍

摄像机通过镜头(lens)聚焦光线,将光信号投射到 sensor 的感光区域,sensor经过光电转换，将 Bayer 格式的原始图像送给 ISP(Image Signal Processing 图像信号处理) 经过算法处理，输出 RGB 空间域的图像给后端的视频采集单元。在这个过程中，ISP 通过运行在其上的 firmware 对 lens 和 sensor 进行相应控制，进而完成自动光圈、自动曝光、自动白平衡等功能。其中，firmware 的运转靠视频采集单元的中断驱动。

sensor数据信号出来后，通过 MIPI Rx(含 MIPI 接口、LVDS 接口和 HISPI 接口)，SLVS-EC，BT.1120，BT.656，BT.601，DC 等接口接收视频数据。

MIPI：移动产业处理器接口（Mobile Industry Processor Interface 简称MIPI）是为移动应用处理器制定的开放标准和一个规范

数据传到dev后再对视频数据进行isp处理，再进行镜头畸变矫正（LDC）、动态对比度调节（DCI）、DIS（消抖）模块处理，最后通过dev将处理好的视频丢进通道，和其他模块进行交互。

 2.结构体说明

typedef struct gk_VI_CONFIG_S
{ SAMPLE_VI_INFO_S    astViInfo[VI_MAX_DEV_NUM];       //VI_MAX_DEV_NUM = 1GK_S32              as32WorkingViId[VI_MAX_DEV_NUM]; //VI_MAX_DEV_NUM = 1GK_S32              s32WorkingViNum;
} VI_CONFIG_S;//其中
typedef struct hiSAMPLE_VI_INFO_S
{SAMPLE_SENSOR_INFO_S    stSnsInfo;SAMPLE_DEV_INFO_S       stDevInfo;SAMPLE_PIPE_INFO_S      stPipeInfo;SAMPLE_CHN_INFO_S       stChnInfo;SAMPLE_SNAP_INFO_S      stSnapInfo;
} SAMPLE_VI_INFO_S;

SAMPLE_VI_INFO_S内部参数说明：

3.函数说明

初始化参数 ，后面函数会引用到

   pstViConfig->s32WorkingViNum                           = s32ViCnt;pstViConfig->as32WorkingViId[0]                        = 0;pstViConfig->astViInfo[0].stSnsInfo.MipiDev            = GK_ADP_COMM_VI_GetComboDevBySensor(pstViConfig->astViInfo[0].stSnsInfo.enSnsType, 0);pstViConfig->astViInfo[0].stSnsInfo.s32BusId           = 0;pstViConfig->astViInfo[0].stDevInfo.ViDev              = ViDev0;pstViConfig->astViInfo[0].stDevInfo.enWDRMode          = enWDRMode;pstViConfig->astViInfo[0].stPipeInfo.enMastPipeMode    = enMastPipeMode;pstViConfig->astViInfo[0].stPipeInfo.aPipe[0]          = ViPipe0; //实际上就是0pstViConfig->astViInfo[0].stPipeInfo.aPipe[1]          = -1;pstViConfig->astViInfo[0].stChnInfo.ViChn              = ViChn;pstViConfig->astViInfo[0].stChnInfo.enPixFormat        = enPixFormat;pstViConfig->astViInfo[0].stChnInfo.enDynamicRange     = enDynamicRange;pstViConfig->astViInfo[0].stChnInfo.enVideoFormat      = enVideoFormat;pstViConfig->astViInfo[0].stChnInfo.enCompressMode     = enCompressMode;

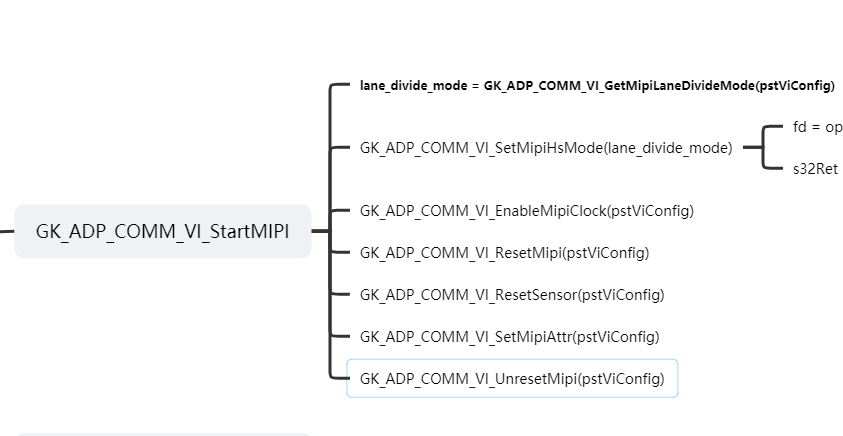

 <1>VI_STARTMIPI

这部分只有一个COMM_VI_StartMIPI函数，这个函数中有一个COMM_VI_SetMipiAttr，作用是设置sensor的一些属性COMM_VI_SetMipiAttr中，首先打开mipi驱动加载进去后/dev底下生成的文件接着根据不同的sensor为COMM_VI_SetMipiAttr填充不同的参数，最后通过ioctl将参数设置给sensor。

这里仅具体解释两个函数。


① GK_ADP_COMM_VI_GetMipiLaneDivideMode(pstViConfig)

将lane_devide_mode赋值为0

②GK_ADP_COMM_VI_SetMipiHsMode(lane_divide_mode)

这个函数就是设置mipi的工作模式

一些代码解释：

fd = open(MIPI_DEV_NODE, O_RDWR);
/*判断打开文件是否正确。返回的是一个整型变量，如果这个值等于-1，说明打开文件出现错误，如果为大于0的值，那么这个值代表的就是文件描述符。*/

 详细看这个https://blog.csdn.net/coderder/article/details/77726897https://blog.csdn.net/coderder/article/details/77726897

s32Ret = ioctl(fd, MIPI_SET_HS_MODE, &enHsMode);
//ioctl 是设备驱动程序中设备控制接口函数，就是参数设置

linux 内核 - ioctl 函数详解_岁月斑驳7的博客-CSDN博客_ioctl

<2>GK_ADP_COMM_VI_SetParam

参数介绍

    GK_S32              i;GK_S32              s32ViNum;GK_S32              s32Ret;VI_PIPE             ViPipe;VI_VPSS_MODE_S      stVIVPSSMode;SAMPLE_VI_INFO_S   *pstViInfo = GK_NULL;typedef struct VI_VPSS_MODE_S {VI_VPSS_MODE_E aenMode[VI_MAX_PIPE_NUM];
} VI_VPSS_MODE_S;
//是一个枚举类型：VI_VPSS_MODE_E，如下typedef enum VI_VPSS_MODE_E {VI_OFFLINE_VPSS_OFFLINE = 0,VI_OFFLINE_VPSS_ONLINE,VI_ONLINE_VPSS_OFFLINE,VI_ONLINE_VPSS_ONLINE,VI_PARALLEL_VPSS_OFFLINE,VI_PARALLEL_VPSS_PARALLEL,VI_VPSS_MODE_BUTT
} VI_VPSS_MODE_E;typedef struct hiSAMPLE_VI_INFO_S
{SAMPLE_SENSOR_INFO_S    stSnsInfo;SAMPLE_DEV_INFO_S       stDevInfo;SAMPLE_PIPE_INFO_S      stPipeInfo;SAMPLE_CHN_INFO_S       stChnInfo;SAMPLE_SNAP_INFO_S      stSnapInfo;
} SAMPLE_VI_INFO_S;

GK_ADP_COMM_VI_SetParam(pstViConfig)具体实现如下功能：

1     //获取 VI，VPSS 的工作模式
2     s32Ret = HI_MPI_SYS_GetVIVPSSMode(&stVIVPSSMode);
3     //设置 VI，VPSS 工作模式。
4     s32Ret = HI_MPI_SYS_SetVIVPSSMode(&stVIVPSSMode);

其实这里就是把之前设置好的vivpss的值设置好

 for (i = 0; i < pstViConfig->s32WorkingViNum; i++)
//因为s32WorkingViNum == 1 所以以下的都是pstViConfig[0]，而根据之前最早的初始化
//aPIPE[0] = 0, aPiPE[1] = -1;所以if (ViPipe != -1)等于没用{s32ViNum  = pstViConfig->as32WorkingViId[i];pstViInfo = &pstViConfig->astViInfo[s32ViNum];ViPipe    = pstViInfo->stPipeInfo.aPipe[0];stVIVPSSMode.aenMode[ViPipe] = pstViInfo->stPipeInfo.enMastPipeMode;if ((pstViInfo->stPipeInfo.bMultiPipe == GK_TRUE)|| (VI_OFFLINE_VPSS_ONLINE == pstViInfo->stPipeInfo.enMastPipeMode)){GK_ADP_COMM_VI_UpdateVIVPSSMode(&stVIVPSSMode);ViPipe = pstViInfo->stPipeInfo.aPipe[1];if (ViPipe != -1){stVIVPSSMode.aenMode[ViPipe] = pstViInfo->stPipeInfo.enMastPipeMode;}}if ((pstViInfo->stSnapInfo.bSnap) && (pstViInfo->stSnapInfo.bDoublePipe)){ViPipe    = pstViInfo->stPipeInfo.aPipe[1];if (ViPipe != -1){stVIVPSSMode.aenMode[ViPipe] = pstViInfo->stSnapInfo.enSnapPipeMode;}}}s32Ret = GK_API_SYS_SetVIVPSSMode(&stVIVPSSMode);

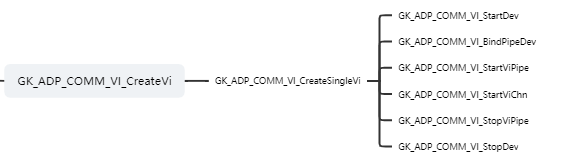

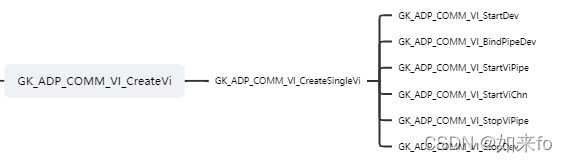

 <3>GK_ADP_COMM_VI_CreateVi

 ①GK_ADP_COMM_VI_StartDev

主要就三个函数

GK_ADP_COMM_VI_GetDevAttrBySns(enSnsType, &stViDevAttr)；
//获得dev0的属性

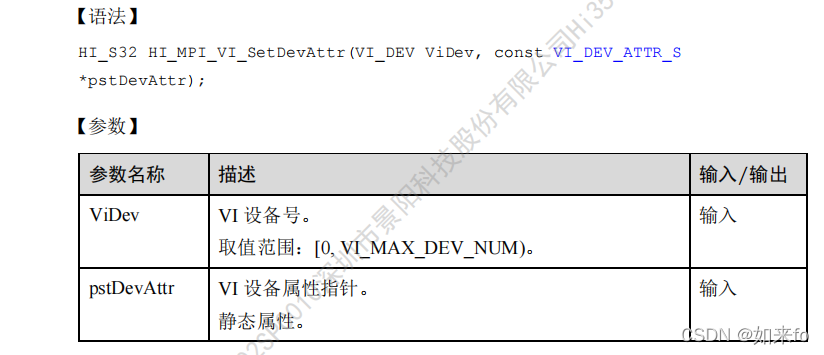

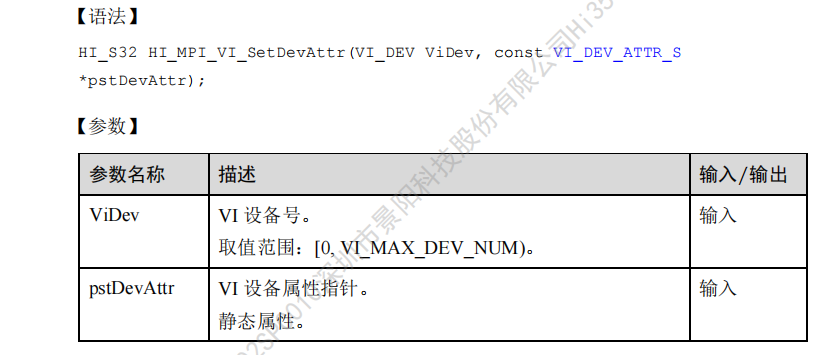

GK_API_VI_SetDevAttr(ViDev, &stViDevAttr)；
/*设置 VI 设备属性。基本设备属性默认了部分芯片配置，满足绝大部分的 sensor 对接要
求。*/
GK_API_VI_EnableDev(ViDev)；
//启用vi设备

 ②GK_ADP_COMM_VI_BindPipeDev

设置 VI 设备与物理 PIPE 的绑定关系

GK_API_VI_SetDevBindPipe(pstViInfo->stDevInfo.ViDev, &stDevBindPipe);

③GK_ADP_COMM_VI_StartViPipe

GK_ADP_COMM_VI_GetPipeAttrBySns(pstViInfo->stSnsInfo.enSnsType, &stPipeAttr);
//获得pipe的属性，
//memcpy_s(pstPipeAttr, sizeof(VI_PIPE_ATTR_S), &PIPE_ATTR_4000x3000_RAW12_420_3DNR_RFR, sizeof(VI_PIPE_ATTR_S));
GK_API_VI_CreatePipe(ViPipe, &stPipeAttr)
创建一个 VI PIPE。
GK_API_VI_SetPipeVCNumber(ViPipe, pstViInfo->stPipeInfo.u32VCNum[i])

 C语言 memcpy_s 函数 - C语言零基础入门教程 - 猿说编程 - 博客园 (cnblogs.com)

④GK_ADP_COMM_VI_StartViChn

通道的设置和启用

<4> GK_ADP_COMM_VI_StartIsp

主要是图像处理函数,这里主要看以下blog

海思3518E开发笔记2.5——海思VI（video input）模块详解_Spark！的博客-CSDN博客_海思wdrhttps://blog.csdn.net/qq_28258885/article/details/118726016基于Hi3559AV100 RFCN实现细节解析-（3)系统输入VI分析一 : - debugger.wiki - debugger.wikihttps://www.debugger.wiki/article/html/1614846962375332

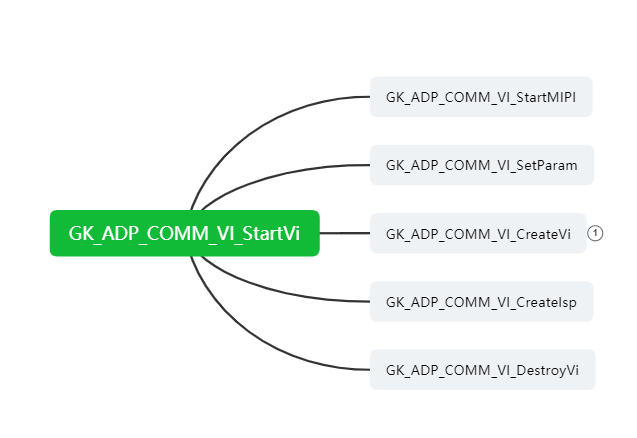

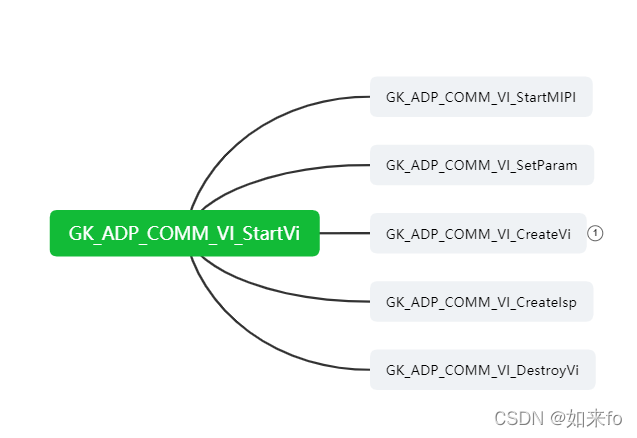

总的概述函数图:


http://chatgpt.dhexx.cn/article/PoVk5bhL.shtml
