[2] SDL的基础知识以及利用SDL播放视频

article/2025/10/11 15:47:32

此博文相关知识点从雷神的博客以及视频学习，截图也是用了他的课件,
雷神博客地址：http://blog.csdn.net/leixiaohua1020/

日期：2016.10.1
作者：isshe
github：github.com/isshe
邮箱：i.sshe@outlook.com

SDL基础知识

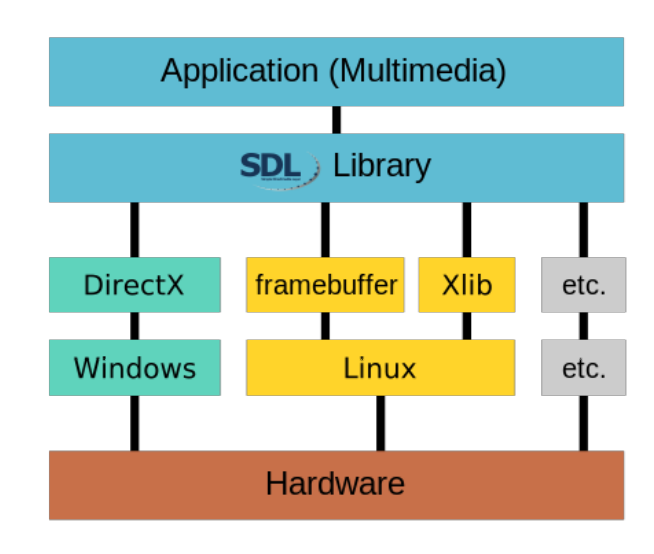

  • SDL结构图
    这里写图片描述

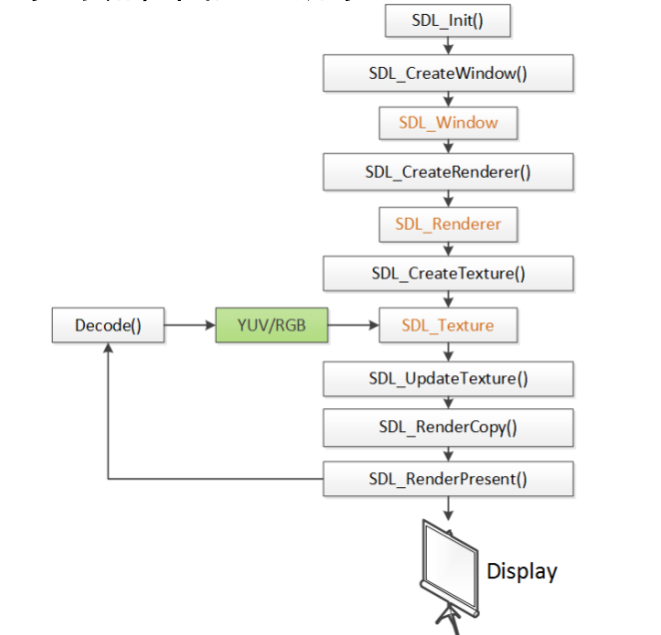

  • SDL函数调用的一般流程
    这里写图片描述

    • 最最主要操作的函数是SDL_texture();
    • 工作过程大致是：FFMpeg「Decode」解码一帧，交给SDL_texture(), 然后再复制给渲染器，渲染器再显示出来。以此循环。
    • 相关函数：待补充（不定期更新）

  • SDL的一些主要的数据结构
    这里写图片描述

    • SDL2支持多窗口显示，主要是依靠SDL_rect().
    • 相关数据结构：待补充（不定期更新）

示例代码1:

  • 代码
#include <stdio.h>#include "SDL2/SDL.h"#define SCREEN_W    640             //窗口的宽
#define SCREEN_H    360             //窗口的高
#define PIXEL_W     320             //视频像素的宽，要和视频文件相同才能显示正常
#define PIXEL_H     180             //像素的高
#define BPP         12              //像素深度：指存储每个像素所用的位数（bit）
#define BUF_LEN     ((PIXEL_W) * (PIXEL_H) * (BPP) / 8)     //存一帧的需要空间const int bpp = BPP;
int screen_w = SCREEN_W;
int screen_h = SCREEN_H;
const int pixel_w = PIXEL_W;
const int pixel_h = PIXEL_H;unsigned char buffer[BUF_LEN+1];int main(int argc, char* argv[])
{if(SDL_Init(SDL_INIT_VIDEO)) {printf( "Could not initialize SDL - %s\n", SDL_GetError());return -1;}SDL_Window *screen;//SDL 2.0 Support for multiple windows//画一个窗口，大小为screen_w * screen_hscreen = SDL_CreateWindow("Simplest Video Play SDL2", SDL_WINDOWPOS_UNDEFINED, SDL_WINDOWPOS_UNDEFINED,
screen_w,screen_h,SDL_WINDOW_OPENGL|SDL_WINDOW_RESIZABLE);if(!screen) {printf("SDL: could not create window - exiting:%s\n",SDL_GetError());return -1;}//新建一个渲染器SDL_Renderer* sdlRenderer = SDL_CreateRenderer(screen, -1, 0);Uint32 pixformat=0;//IYUV: Y + U + V  (3 planes)//YV12: Y + V + U  (3 planes)pixformat= SDL_PIXELFORMAT_IYUV;        //???SDL_Texture* sdlTexture = SDL_CreateTexture(sdlRenderer,pixformat, SDL_TEXTUREACCESS_STREAMING,pixel_w,pixel_h);FILE *fp=NULL;fp=fopen("test_yuv420p_320x180.yuv","rb+");if(fp==NULL){printf("cannot open this file\n");return -1;}SDL_Rect sdlRect;int i = 5;while(i >= 0){//一次读1byte，总共读一帧if (fread(buffer, 1, pixel_w*pixel_h*bpp/8, fp) != pixel_w*pixel_h*bpp/8){// Loopfseek(fp, 0, SEEK_SET);
//              fread(buffer, 1, pixel_w*pixel_h*bpp/8, fp);i--;continue;}//更新纹理数据SDL_UpdateTexture( sdlTexture, NULL, buffer, pixel_w);//(x,y)是窗口左上边开始的点。//w,h是整个像素窗口宽和高（注意不是整个窗口）sdlRect.x = 0;sdlRect.y = 0;sdlRect.w = screen_w;sdlRect.h = screen_h;//清空渲染器//复制数据纹理给渲染器//显示SDL_RenderClear( sdlRenderer );SDL_RenderCopy( sdlRenderer, sdlTexture, NULL, &sdlRect);SDL_RenderPresent( sdlRenderer );//Delay 40ms，一般视频都是这个，25帧/s.SDL_Delay(40);}SDL_Quit();return 0;
}
  • 编译：
gcc1_SDL_create_window.c -o 1_SDL_create_window.out -O2 -Wall -g -lSDL2 -lSDL2main

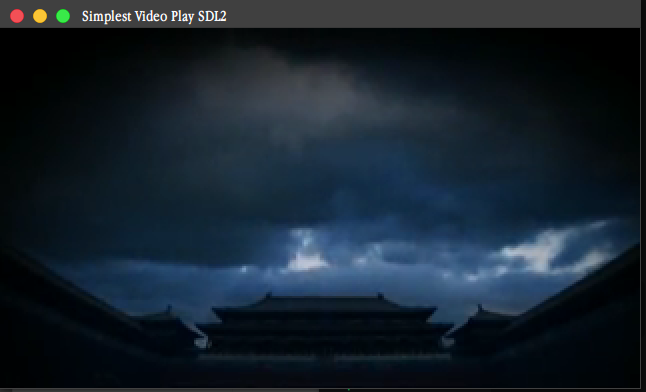

结果截图：
这里写图片描述
* 注意，这个程序如果是在windows下面，窗口是不能移动的，鼠标放上去也是忙的状态。在下一个程序中修改程序，使它能移动，以及自动适应窗口大小。

示例程序2:

  • 代码：
#include <stdio.h>
#include <errno.h>
#include <string.h>#include <SDL2/SDL.h>#define SCREEN_W    640             //窗口的宽
#define SCREEN_H    360             //窗口的高
#define PIXEL_W     320             //视频像素的宽，要和视频文件相同才能显示正常
#define PIXEL_H     180             //像素的高
#define BPP         12              //像素深度：指存储每个像素所用的位数（bit）
#define BUF_LEN     ((PIXEL_W) * (PIXEL_H) * (BPP) / 8)     //存一帧的需要空间
#define FILENAME    "test_yuv420p_320x180.yuv"
#define MY_DEFINE_REFRESH_EVENT     (SDL_USEREVENT + 1)
#define MY_DEFINE_BREAK_EVENT       (SDL_USEREVENT + 2)int thread_exit = 0;
static int refresh_func(void *arg)
{SDL_Event   event;thread_exit = 0;while(0 == thread_exit){event.type = MY_DEFINE_REFRESH_EVENT;SDL_PushEvent(&event);      //发送一个事件，使主线程继续运行SDL_Delay(40);}//子线程退出后发送事件给主线程，使主线程也退出thread_exit = 0;event.type = MY_DEFINE_BREAK_EVENT;SDL_PushEvent(&event);return 0;
}const int bpp = BPP;int main(int argc, char *argv[])
{int screen_w = SCREEN_W;int screen_h = SCREEN_H;const int pixel_w = PIXEL_W;const int pixel_h = PIXEL_H;unsigned char buffer[BUF_LEN + 1];      //注意类型char            filename[256] = FILENAME;SDL_Window      *screen = NULL;         //窗口数据结构SDL_Renderer    *sdlRenderer = NULL;    //渲染器数据结构Uint32          pixformat = 0;SDL_Texture     *sdlTexture = NULL;     //主要操作的FILE            *fp = NULL;SDL_Rect        sdlRect;
//    SDL_Thread      *refresh_thread = NULL; //线程数据结构SDL_Event       event;                  //事件数据结构//注意：可以把文件传进来了，但是如果不使用ffmmpeg的函数还不知道怎么改像素值，以使视频正常显示！！！！！if (argc > 2){printf("Usage: ./*.out videofile.yuv\n");return 0;}else if (argc == 2){memcpy(filename, argv[1], strlen(argv[1]) + 1);
//         filename[strlen(argv[1])] = '\0';}printf("video file name: %s\n", filename);if (SDL_Init(SDL_INIT_VIDEO)){printf("Couldn't initialize SDL - %s\n", SDL_GetError());return (-1);}screen = SDL_CreateWindow("isshe Video Player SDL2",SDL_WINDOWPOS_UNDEFINED, SDL_WINDOWPOS_UNDEFINED,screen_w, screen_h,SDL_WINDOW_OPENGL | SDL_WINDOW_RESIZABLE);if (!screen){printf("SDL:Couldn't not create window error: %s\n", SDL_GetError());return (-1);}//创建渲染器，-1，0不懂什么意思，再看这个函数的定义sdlRenderer = SDL_CreateRenderer(screen, -1, 0);//在pixels.h中，大概是指定输入数据格式？不懂！pixformat = SDL_PIXELFORMAT_IYUV;sdlTexture = SDL_CreateTexture(sdlRenderer, pixformat,SDL_TEXTUREACCESS_STREAMING, pixel_w, pixel_h);//打开文件fp = fopen(filename, "r");if (NULL == fp){printf("Open file error:%s\n", strerror(errno));return (-1);}//新建线程
//    refresh_thread =SDL_CreateThread(refresh_func, NULL, NULL);while(1){//等待一个事件SDL_WaitEvent(&event);     //事件的信息存到结构中了//处理事件, 尝试使用自定义的事件if (event.type == MY_DEFINE_REFRESH_EVENT){//读一帧if (fread(buffer, 1, BUF_LEN, fp) != BUF_LEN) //出错或结尾{//重定位会文件头部fseek(fp, 0, SEEK_SET);continue;         //}//更新纹理，但是不懂最后一个参数，是一次更新一行吗？SDL_UpdateTexture(sdlTexture, NULL, buffer, pixel_w);sdlRect.x = 0;sdlRect.y = 0;sdlRect.w = screen_w;sdlRect.h = screen_h;SDL_RenderClear(sdlRenderer);//把数据从第二个参数复制到第一个参数SDL_RenderCopy(sdlRenderer, sdlTexture, NULL, &sdlRect);SDL_RenderPresent(sdlRenderer);}else if (event.type == SDL_WINDOWEVENT){//获取像素窗口的大小，窗口拉伸的时候用这个则会自动调整SDL_GetWindowSize(screen, &screen_w, &screen_h);}else if (event.type == SDL_QUIT){thread_exit = 1;}else if (event.type == MY_DEFINE_BREAK_EVENT)    //线程结束，主线程也结束{break;}}fclose(fp);SDL_Quit();return 0;
}
  • 程序中主线程阻塞等待事件，子线程发送事件后主线程继续运行。

  • 程序中自定义了两个事件类型，用以说明事件类型可自定义。

  • 编译：

gcc  2_SDL_pthread_event.c -o 2_SDL_pthread_event.out -O2 -Wall -g -lSDL2 -lSDL2main
  • 运行结果：
    这里写图片描述
    • 可以随意拉伸窗口。
    • 可以关闭。

参考资料：

  • 雷神的视频
  • SDL2.0 源码

资料下载：http://download.csdn.net/detail/i_scream_/9644380
