一、组网需求

1、交换机允许IP（192.168.1.2/24）的网管工作站对网络设备（192.168.1.1）进行管理。共同体为“ruijie”或者“public”

2、网络设备能够主动向网管工作站发送SNMP TRAP消息

二、组网拓扑

三、配置要点

1、设置共同体（Community）及访问权限（Read 或Write），设备上的共同体（Community）和网管工作站（网管软件）上的共同体（Community）必须一致，才能正常管理设备；（必选）

2、配置SNMP 主机地址，并使能Agent 主动发送Trap 消息的功能；（可选）

四、配置步骤

交换机配置：

1、配置交换机vlan 1的接口地址为192.168.1.1/24，使得网管工作站（网管软件）可以与交换机通信。

Ruijie(config)#interface vlan 1

Ruijie(config-if-VLAN 1)#ip address 192.168.1.1 255.255.255.0

2、配置交换机的共同体（Community）为“ruijie”，通常只读口令和读写口令单独配置，提升安全性（必选）

Ruijie(config)#snmp-server community ruijie rw ------>配置读写口令，

Ruijie(config)#snmp-server community public ro ------>配置只读口令

3、配置交换机主动向网管工作站（网管软件）发送消息，网管工作站（网管软件）地址为192.168.1.2，共同体（Community）为“ruijie”（可选）

Ruijie(config)#snmp-server enable traps

Ruijie(config)#snmp-server host 192.168.1.2 traps ruijie ------>默认SNMPV1版本的trap报文

Ruijie(config)#snmp-server host 192.168.1.2 version 2c ruijie ------>指定SNMPV2C版本的trap报文

4、保存配置

Ruijie(config-if-VLAN 1)#end

Ruijie#wr

五、功能验证

1、查看SNMP服务是否开启

如果遇到SNMP导致CPU高的故障，可以临时关闭snmp agent。

Ruijie(config)#no enable service snmp-agent

2、查看SNMP trap相关信息

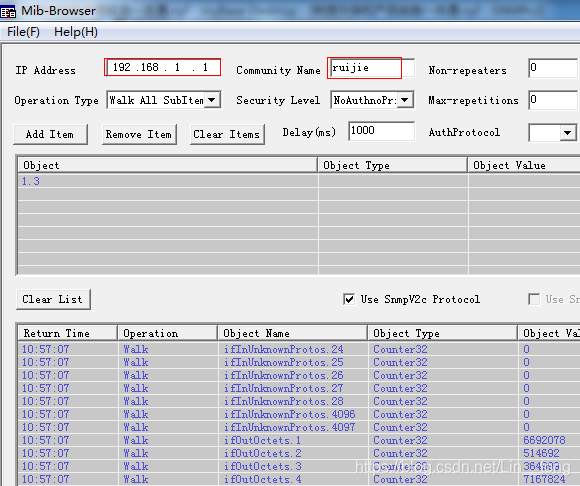

3、查看SNMP 服务器上读取的相关信息
