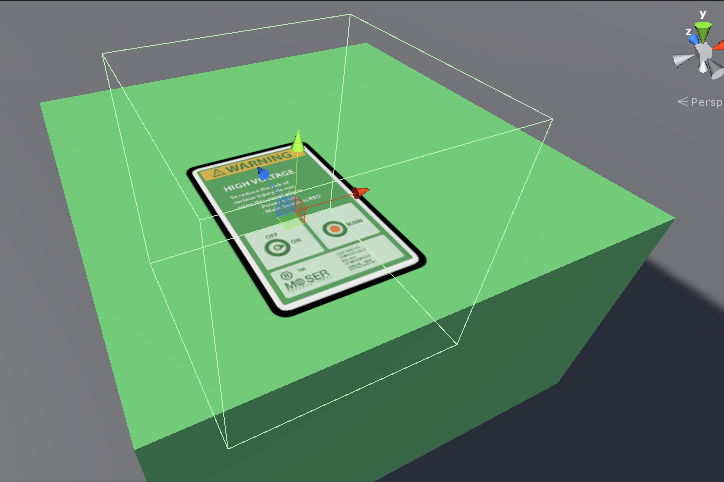

贴花效果，就和名字的直接意思类似，把一张图贴到另一个物体上显示，经常被用于表现一些重复出现的图案，比如弹孔，涂鸦，污渍等。效果图：

常规贴花实现

Unity官方提供了一个工程，这个工程主要是用来说明CommandBuffer是怎么使用的，其中有贴花的一些展示，主要是用CommandBuffer在Deferred渲染路径下实现贴花效果。使用CommandBuffer是因为需要把BuiltinRenderTextureType.GBuffer2中存储的法线信息传给Shader，而这次测试主要为了验证原理，不使用法线信息，所以可以不用CommandBuffer（即使使用法线信息也可以在Shader中通过_CameraDepthNormalsTexture结合DecodeDepthNormal方法来获取到法线信息）。原工程通过 cam.AddCommandBuffer (CameraEvent.BeforeLighting, buf); 这句实现把CommandBuffer插入到延迟渲染的光照计算Pass前面，也可以去掉不用。所以原工程的C#代码基本可以不使用，在Forward渲染路径下，完全在Shader中实现贴花效果。之前看文档说如果Shader中使用深度图的话需要在C#代码中设置相机的depthTextureMode，即 mainCam.depthTextureMode = DepthTextureMode.Depth;，但是我试了下不写这行代码在Shader中也可以正常使用深度图，有知道原因的同学可以告诉我下哈。

贴花效果的原理是建立一个立方体物体作为贴花物体（也有使用球体的），在贴花物体和被贴花的物体相交的XZ平面计算UV，显示贴花图案。具体的逻辑如下：

1. 在顶点着色器中记录顶点在视空间的坐标（即相机到该点的方向向量，因为相机在视空间的原点）
2. 在片元着色器中根据远裁切平面的距离（_ProjectionParams.z）和深度值重建片元在视空间的坐标
3. 再根据unity_CameraToWorld和unity_WorldToObject矩阵计算出片元在模型空间的坐标
4. 把模型空间坐标的xz分量映射到 [0,1] 区间，作为UV去读取贴花图案

直接上代码：

Shader "MJ/ForwardDecal"
{Properties{_MainTex ("Decal Texture", 2D) = "white" {}}SubShader{Tags{ "Queue"="Geometry+1" }Pass{ZWrite OffBlend SrcAlpha OneMinusSrcAlphaCGPROGRAM#pragma target 3.0#pragma vertex vert#pragma fragment frag#include "UnityCG.cginc"struct v2f{float4 pos : SV_POSITION;float4 screenUV : TEXCOORD0;float3 ray : TEXCOORD1;};v2f vert (appdata_base v){v2f o;o.pos = UnityObjectToClipPos (v.vertex);o.screenUV = ComputeScreenPos (o.pos);o.ray = UnityObjectToViewPos(v.vertex).xyz * float3(-1,-1,1);return o;}sampler2D _MainTex;sampler2D _CameraDepthTexture;float4 frag(v2f i) : SV_Target{i.ray = i.ray * (_ProjectionParams.z / i.ray.z);float2 uv = i.screenUV.xy / i.screenUV.w;float depth = SAMPLE_DEPTH_TEXTURE(_CameraDepthTexture, uv);// 要转换成线性的深度值 //depth = Linear01Depth (depth);float4 vpos = float4(i.ray * depth,1);float3 wpos = mul (unity_CameraToWorld, vpos).xyz;float3 opos = mul (unity_WorldToObject, float4(wpos,1)).xyz;clip (float3(0.5,0.5,0.5) - abs(opos.xyz));// 转换到 [0,1] 区间 //float2 texUV = opos.xz + 0.5;float4 col = tex2D (_MainTex, texUV);return col;}ENDCG}}Fallback Off
}

代码中需要注意的一些地方：

1. 计算视空间方向时要乘以 float3(-1,-1,1)，这一点没有想明白，试了其他值效果不对

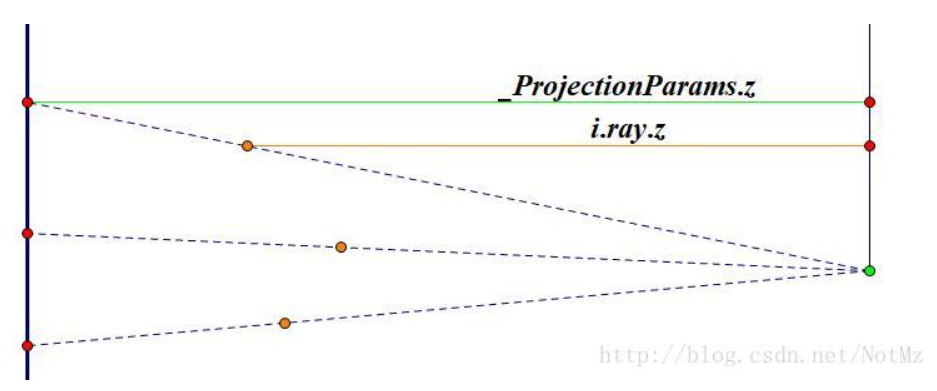

2. i.ray = i.ray * (_ProjectionParams.z / i.ray.z); 是为了求在当前ray方向上延伸到摄像机远平面位置的向量，这张图能清晰地说明问题，图片出自 这篇文章

3. o.screenUV = ComputeScreenPos (o.pos); 计算结果的xy分量到片元着色器中需要除以w分量才能使用，除以w后xy分量在[0,1]区间，用来作为UV去读取_CameraDepthTexture。为什么在frag除以w可以参考 文章
4. clip (float3(0.5,0.5,0.5) - abs(opos.xyz)) 的意思是剔除在物体外的片元，opos为转换到模型空间下的坐标，该模型是一个立方体，其模型空间坐标范围是 [-0.5, 0.5]。
5. depth = Linear01Depth (depth); 是为了得到线性的深度值，为了 float4 vpos = float4(i.ray * depth,1) 计算时能够得到正确的向量。SAMPLE_DEPTH_TEXTURE 方法取得的深度值是非线性的。参考文章。
6. float2 texUV = opos.xz + 0.5; 把坐标映射到 [0, 1] 区间，这里使用xz坐标，因为贴花要显示在xz平面上。

效果图：

考虑y方向偏移的贴花

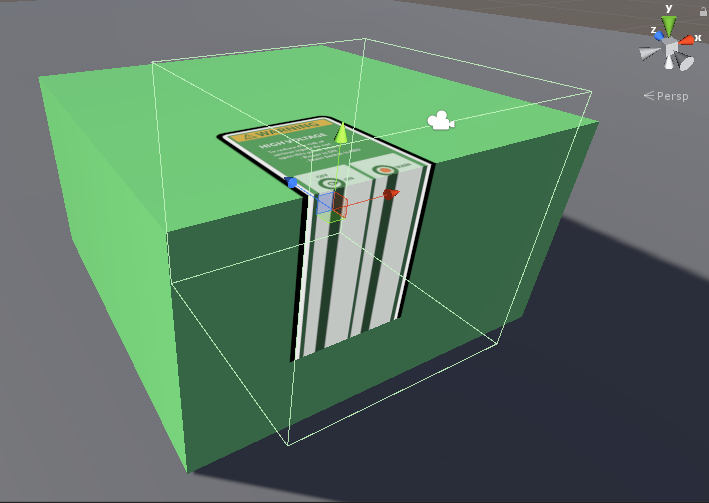

在摆弄贴花物体时发现在拐角和边缘处显示效果不对，出现图片边缘被clamp的效果，如图：

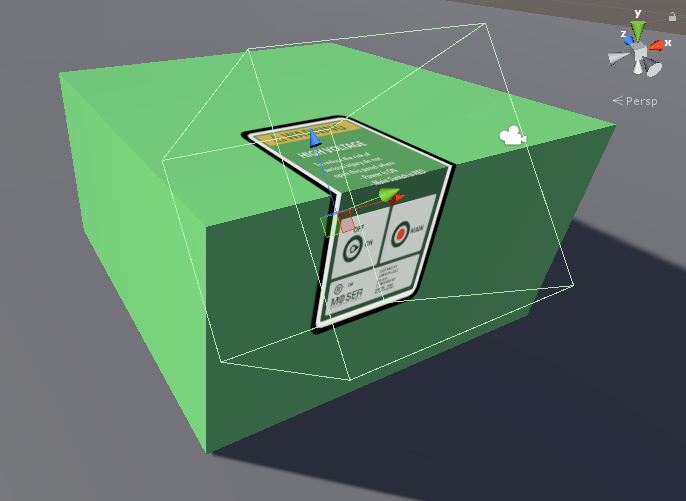

原因在于在计算纹理坐标时 （float2 texUV = opos.xz + 0.5;）没有考虑y方向的变化，导致在边缘处的片元xz坐标都一样，和clamp对纹理坐标的处理一样。这种情况可以通过把贴花旋转一定的角度来消除，像这样（x轴旋转了-50度）：

也可以通过使用法线图来确定模型空间坐标在y方向上的偏差，使这部分偏差参与到UV的计算中，主要步骤有：

1. 求出视空间的深度值和法线（通过_CameraDepthNormalsTexture属性和DecodeDepthNormal方法）
2. 把法线转换到模型空间
3. 把模型空间法线和模型空间Up方向（float3(0,1,0)）点乘，求出垂直方向上的偏移程度，
4. 把偏移程度加入到UV的计算中

Shader代码：

Shader "MJ/ForwardDecal_YOffset"
{Properties{_MainTex ("Decal Texture", 2D) = "white" {}}SubShader{Tags{ "Queue"="Geometry+1" }Pass{ZWrite OffBlend SrcAlpha OneMinusSrcAlphaCGPROGRAM#pragma target 3.0#pragma vertex vert#pragma fragment frag2#include "UnityCG.cginc"struct v2f{float4 pos : SV_POSITION;float4 screenUV : TEXCOORD1;float3 ray : TEXCOORD2;float3 orientation : TEXCOORD3;float3 worldNormal : TEXCOORD4;};v2f vert (appdata_base v){v2f o;o.pos = UnityObjectToClipPos (v.vertex);o.screenUV = ComputeScreenPos (o.pos);o.ray = UnityObjectToViewPos(v.vertex).xyz * float3(-1,-1,1);return o;}sampler2D _MainTex;sampler2D _CameraDepthNormalsTexture;float4 frag2(v2f i) : SV_Target{i.ray = i.ray * (_ProjectionParams.z / i.ray.z);float2 uv = i.screenUV.xy / i.screenUV.w;float depth;float3 viewNormal;float4 encode = tex2D(_CameraDepthNormalsTexture, uv);// 返回一个视空间深度值 和 一个视空间法线 //// 该深度值是一个线性深度值, 范围是0到1, 精度小于使用SAMPLE_DEPTH_TEXTURE方法获得的深度值 //// 因为DecodeDepthNormal方法中的深度值用16位存储，而SAMPLE_DEPTH_TEXTURE中的深度值用32位存储 //DecodeDepthNormal(encode, depth, viewNormal);viewNormal = normalize(viewNormal);float4 vpos = float4(i.ray * depth,1);float3 wpos = mul (unity_CameraToWorld, vpos).xyz;float3 opos = mul (unity_WorldToObject, float4(wpos,1)).xyz;clip (float3(0.5,0.5,0.5) - abs(opos.xyz));float3 objectNormal = mul(UNITY_MATRIX_T_MV, viewNormal);objectNormal = normalize(objectNormal);float3 upDir = float3(0,1,0);float NDotU = dot(objectNormal, upDir);// float offsetScale = sin(acos(NDotU));float offsetScale = 1 - NDotU;				// 效果一样，计算更少 //// 先只考虑XZ平面 //float2 texUV = opos.xz + float2(0.5, 0.5) + offsetScale * float2(0, opos.y);float4 col = tex2D (_MainTex, texUV);return col;}ENDCG}}Fallback Off
}

C#中需要加上 mainCam.depthTextureMode = DepthTextureMode.DepthNormals;， 这样可以在Shader中使用 _CameraDepthNormalsTexture 属性，结合 DecodeDepthNormal 方法可以获取到视空间中的深度值和法线。官方文档。

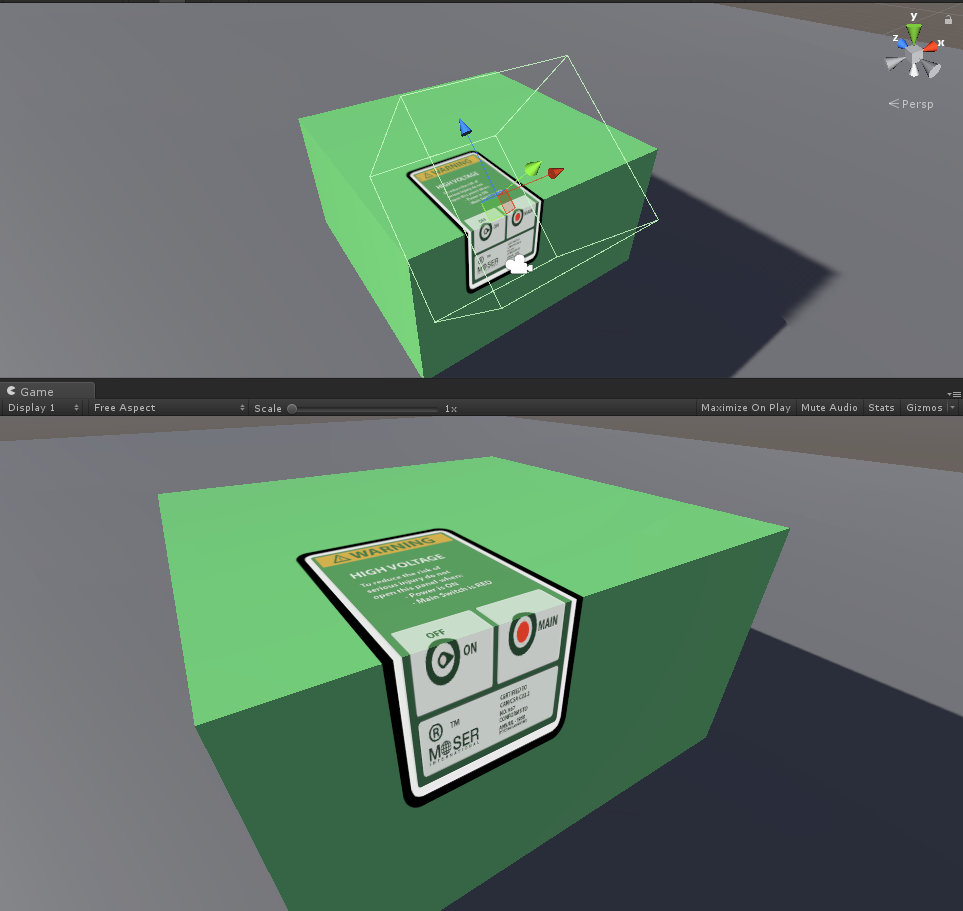

效果图：

效果图中Scene窗口部分的贴花看起来很扭曲，非常不对，Game窗口的部分变化不大，但是也能看到有一些锯齿存在，关于这个问题我查了一些文章，大概猜测是深度值精度问题导致，_CameraDepthNormalsTexture 中的RG通道用来存储法线信息（16位），BA通道用来存储深度值（16位），而 _CameraDepthTexture 中32位都用来存储深度，所以通过 _CameraDepthTexture 读取的深度值比通过 _CameraDepthNormalsTexture 读取的精确度更高。

但是y方向偏移的方法也有一些问题，比如要通过贴花物体的y坐标来控制垂直部分纹理显示的多少，还有在计算decalUV时要考虑到X和Z两个方向坐标对y偏移的计算，上述例子的代码中为了简便只给Z方向上考虑了Y的偏移，可以在Shader中设置一个Enum，在场景同学摆放贴花时根据摆放位置来控制具体在哪个方向上考虑Y偏移，那么这样一来其实也可以直接用第一种常规方式来实现，反正都需要人工干预，而且第一种方式还少进行了一次矩阵乘法和点乘。

总结：
鉴于贴花在物体拐角和边缘处表现的不是很好，建议的使用方式是在离线时布置好贴花的，这样可以根据不同物体的旋转缩放等条件来调整贴花物体，来达到良好的表现。尽量避免在运行时动态生成，或者只在有限的场景条件里动态生成，比如平地，墙面之类，以减少不确定性以及避免出现预期以外的奇怪效果。

参考链接：

https://blog.csdn.net/NotMz/article/details/78712346

https://forum.unity.com/threads/decodedepthnormal-linear01depth-lineareyedepth-explanations.608452/

https://docs.unity3d.com/Manual/SL-CameraDepthTexture.html

https://docs.unity3d.com/Manual/SL-DepthTextures.html

https://docs.unity3d.com/Manual/SL-DepthTextures.html
