VRRP协议概述

一.作用

二.优点

三.工作原理

总结

一.作用

出口网关的备份，保证出口网关的高可用性

二.优点

1.主路由器失效后，备份路由器立即顶替主路由器的工作，保证数据的不丢失

2.两个不同的路由器成为不同组的主路由器，相互备份

3.跟踪上行链路接口状态，当上行链路接口失效时，自动将备份路由器提升为主路由器，保证数据的不丢失

三.工作原理

通过在冗余网关间共享虚拟mac和IP地址，保证数据转发时并不是转给某一个具体网关的IP，而是把数据转发给虚拟网关的IP，虚拟网关接收到用户的流量后，将用户的流量转发给主路由器。因此，不论哪一个路由器成为主路由，都不会影响数据通信。通过组播协议对数据端口进行监控，一旦检测数据转发的端口坏掉，主路由器会停发HELLO包，备份路由器提升为主路由器，实现数据的稳定高效转发

怎么样让路由器成为主路由器呢？

保证主路由器的接口优先级比备份路由器的接口优先级大。注意：因为接口失效后，优先级默认是降10的，所以主路由器的接口优先级不能比备份路由器大超过9，因为备份路由器抢占主路由器角色时会比较自身的接口优先级是否大于主路由器下降10之后的优先级，若大时才会抢占主路由器角色，若小时不会抢占主路由器的角色

VRRP默认接口优先级是100。

主路由器一旦失效后，默认优先级是自动降10的

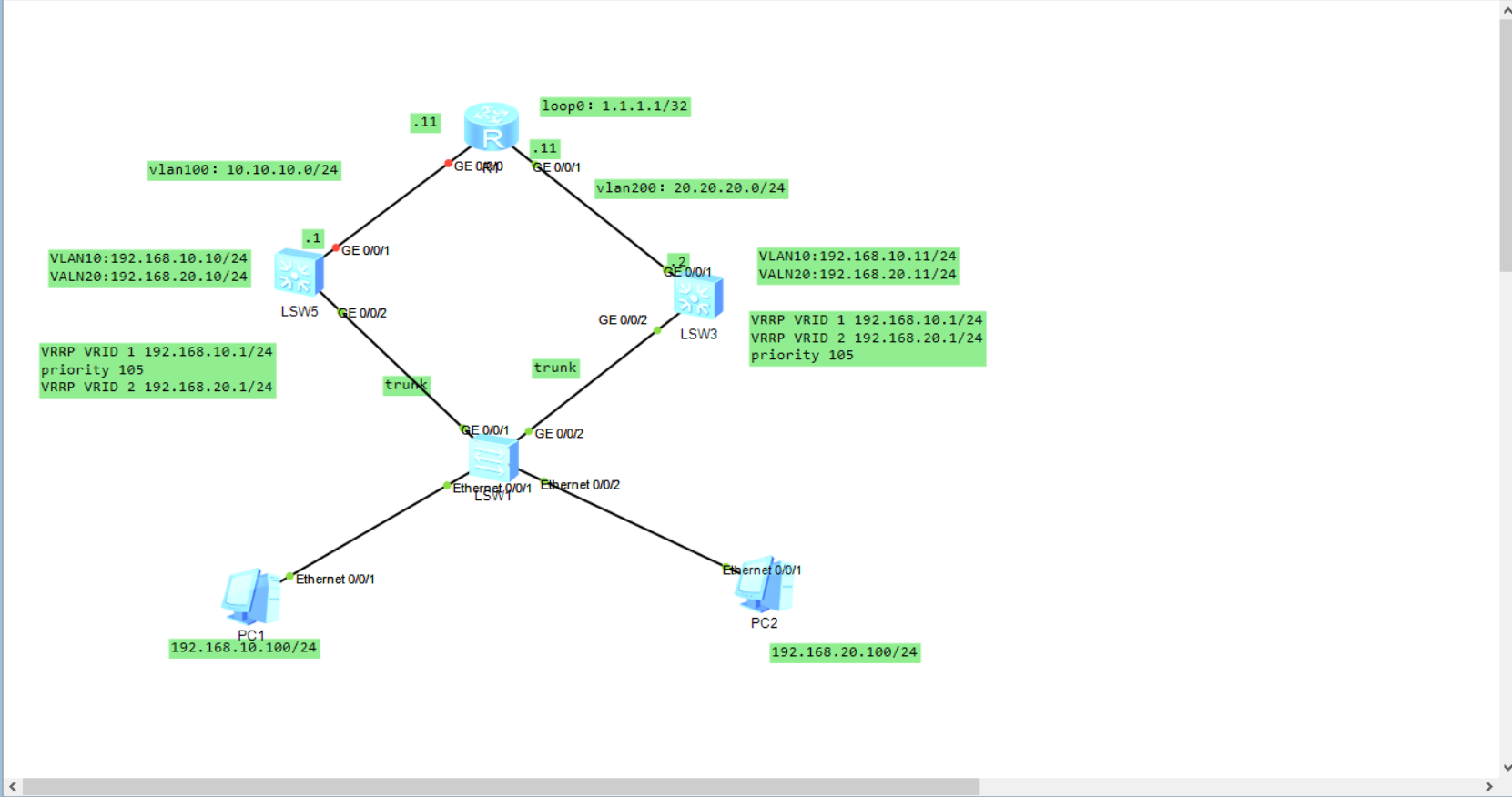

拓扑实践

PC1:ip地址192.168.10.100,子网掩码255.255.255.0网关192.168.10.1

PC2:ip地址192.168.20.100,子网掩码255.255.255.0网关192.168.20.2

二层交换机设为A

<Huawei>undo terminal m                          禁止弹出信息
<Huawei>sys                                      进入系统视图
[Huawei]sysname A                                 改设备名称
[A]user-interface console 0                       永不超时
[A-ui-console0]idle-timeout 0 0
[A-ui-console0]q                                  退出
[A]vlan bat 10 20                                一次性建立vlan 10 20
[A]int e0/0/1                                       进入e0/0/1
[A-Ethernet0/0/1]port link-type access              设置e0/0/1 类型为access
[A-Ethernet0/0/1]port default vlan 10               把e0/0/1 划分进VLAN 10
[A-Ethernet0/0/1]int e0/0/2                           进入e0/0/2
[A-Ethernet0/0/2]port link-type access                 设置e0/0/2 类型为access
[A-Ethernet0/0/2]port default vlan 20                   把e0/0/2 划分进VLAN 10
[A-Ethernet0/0/2]int g0/0/1                              进入g0/0/1
[A-GigabitEthernet0/0/1]port link-type trunk              设置g0/0/1 类型为trunk
[A-GigabitEthernet0/0/1]port trunk allow-pass vlan all     设置白名单all
[A-GigabitEthernet0/0/1]int g0/0/2                           进入g0/0/2
[A-GigabitEthernet0/0/2]port link-type trunk                 设置g0/0/2 类型为trunk
[A-GigabitEthernet0/0/2]port trunk allow-pass vlan all         设置白名单all
[A-GigabitEthernet0/0/2]q                                      退出
[A]display port vlan                                         查看vlan配置表

三层交换机设置为B1,B2

<Huawei>undo terminal m                                     禁止弹出信息
<Huawei>sys                                                 进入系统视窗
[Huawei]sysname B1                                           改设备名称
[B1]user-interface console 0                                 永不超时
[B1-ui-console0]idle-timeout 0 0
[B1-ui-console0]q                                              退出
[B1]vlan bat 10 20 100                                        一次性建立vlan 10 20 100
[B1]int g0/0/2                                                  进入g0/0/2
[B1-GigabitEthernet0/0/2]port link-type trunk                  设置g0/0/2类型为trunk
[B1-GigabitEthernet0/0/2]port trunk allow-pass vlan all            设置trunk的白名单all
[B1-GigabitEthernet0/0/2]q                                         退出
[B1]int vlan 10                                                   进入vlan 10
[B1-Vlanif10]ip add 192.168.10.10 24                            设置真实IP地址和掩码长度
[B1-Vlanif10]vrrp vrid 1 virtual-ip 192.168.10.1                 设置vrrp组1虚拟IP
[B1-Vlanif10]vrrp vrid 1 priority 105                             设置vrrp组1的接口优先级为105，让其成为主路由器
[B1-Vlanif10]vrrp vrid 1 track interface g0/0/1          跟踪上行链路接口 g0/0/1 ，若 g0/0/1 链路失效，让其自动降优先级，默认降10
[B1-Vlanif10]int vlan 20                                          进入vlan 20
[B1-Vlanif20]ip add 192.168.20.10 24                            设置真实ip地址和掩码长度
[B1-Vlanif20]vrrp vrid 2 virtual-ip 192.168.20.1                   设置vrrp组2虚拟IP
[B1-Vlanif20]vrrp vrid 2 track interface g0/0/1          跟踪上行链路接口 g0/0/1 ，若 g0/0/1 链路失效，让其自动降优先级，默认降10
[B1-Vlanif20]int g0/0/1                                            进入g0/0/1
[B1-GigabitEthernet0/0/1]port link-type access                   设置g0/0/1类型为access
[B1-GigabitEthernet0/0/1]port default vlan 100                     把g0/0/1划进vlan100
[B1-GigabitEthernet0/0/1]int vlan 100                               进入vlan100
[B1-Vlanif100]ip add 10.10.10.1 24                                   设置ip地址和掩码长度
[B1-Vlanif100]q                                                      退出
[B1]ip route-static 1.1.1.1 32 10.10.10.11                添加静态路由目标网段1.1.1.1 掩码长度32，下一跳地址10.10.10.11

<Huawei>undo  terminal m	                                       禁止弹出信息
<Huawei>sys                                                       进入系统视窗
[Huawei]sysname B2                                                 改设备名称
[B2]user-interface console 0                                       永不超时
[B2-ui-console0]idle-timeout 0 0
[B2-ui-console0]q                                                  退出
[B2]vlan  bat 10 20 200                                        一次性建立vlan 10 20 100
[B2]int g0/0/2	                                                         进入g0/0/2
[B2-GigabitEthernet0/0/2]port link-type trunk                      设置g0/0/2类型为trunk
[B2-GigabitEthernet0/0/2]port trunk allow-pass vlan all           设置trunk的白名单all
[B2-GigabitEthernet0/0/2]q                                                      退出
[B2]int vlan 10                                                    进入vlan 10
[B2-Vlanif10]ip add 192.168.10.11 24                          设置真实IP地址和掩码长度
[B2-Vlanif10]vrrp vrid 1 virtual-ip 192.168.10.1	             设置vrrp组1虚拟IP
[B2-Vlanif10]vrrp vrid 1 track interface g0/0/1       跟踪上行链路接口 g0/0/1 ，若 g0/0/1 链路失效，让其自动降优先级，默认降10
[B2-Vlanif10]int vlan 20                                                 进入vlan 20
[B2-Vlanif20]ip add 192.168.20.11 24                         设置真实IP地址和掩码长度
[B2-Vlanif20]vrrp vrid 2 virtual-ip 192.168.20.1                  设置vrrp组2虚拟IP
[B2-Vlanif20]vrrp vrid 2 priority 105                         设置vrrp组2的接口优先级为105
[B2-Vlanif20]vrrp vrid 2 track interface g0/0/1          跟踪上行链路接口 g0/0/1 ，若 g0/0/1 链路失效，让其自动降优先级，默认降10
[B2-Vlanif20]int g0/0/1                                         进入g0/0/1
[B2-GigabitEthernet0/0/1]port link-type access         设置g0/0/1类型为access
[B2-GigabitEthernet0/0/1]port default vlan 200         把g0/0/1划进vlan200
[B2-GigabitEthernet0/0/1]int vlan 200                           进入vlan200
[B2-Vlanif200]ip add 20.20.20.2 24                             设置ip地址和掩码长度
[B2-Vlanif200]q                                                      退出
[B2]ip route-static 1.1.1.1 32 20.20.20.11        添加静态路由目标网段1.1.1.1 掩码长度32，下一跳地址20.20.20.11

路由器C设置

<Huawei>undo terminal m                                   禁止弹出信息
<Huawei>sys                                               进入系统视窗
[Huawei]sysname C                                         改设备名称
[C]user-interface console 0                               永不超时
[C-ui-console0]idle-timeout 0 0
[C-ui-console0]q                                          退出
[C]int g0/0/0                                             进入G0/0/0
[C-GigabitEthernet0/0/0]ip add 10.10.10.11 24             设置IP地址和掩码长度
[C-GigabitEthernet0/0/0]undo shutdown                     开启接口
[C-GigabitEthernet0/0/0]int g0/0/1                        进入G0/0/1
[C-GigabitEthernet0/0/1]ip add 20.20.20.11 24             设置IP地址和掩码长度
[C-GigabitEthernet0/0/1]undo shutdown                     开启接口
[C-GigabitEthernet0/0/1]q                                 退出
[C]int LoopBack 0                                         进入回环测试接口LoopBack 0
[C-LoopBack0]ip add 1.1.1.1 32                            设置IP地址和掩码长度
[C-LoopBack0]q                                             退出
[C]ip route-static 192.168.10.0 24 10.10.10.1              添加静态路由目标网段，192.168.10.0 掩码长度24 下一跳地址10.10.10.1
[C]ip route-static 192.168.10.0 24 20.20.20.2 preference 65 添加静态路由目标网段，192.168.10.0 掩码长度24 下一跳地址10.10.10.1  优先级值为65
[C]ip route-static 192.168.20.0 24 20.20.20.2             添加静态路由目标网段，192.168.20.0 掩码长度24 下一跳地址20.20.20.2
[C]ip route-static 192.168.20.0 24 10.10.10.1 preference 65 添加静态路由目标网段，192.168.20.0 掩码长度24 下一跳地址10.10.10.1  优先级值为65

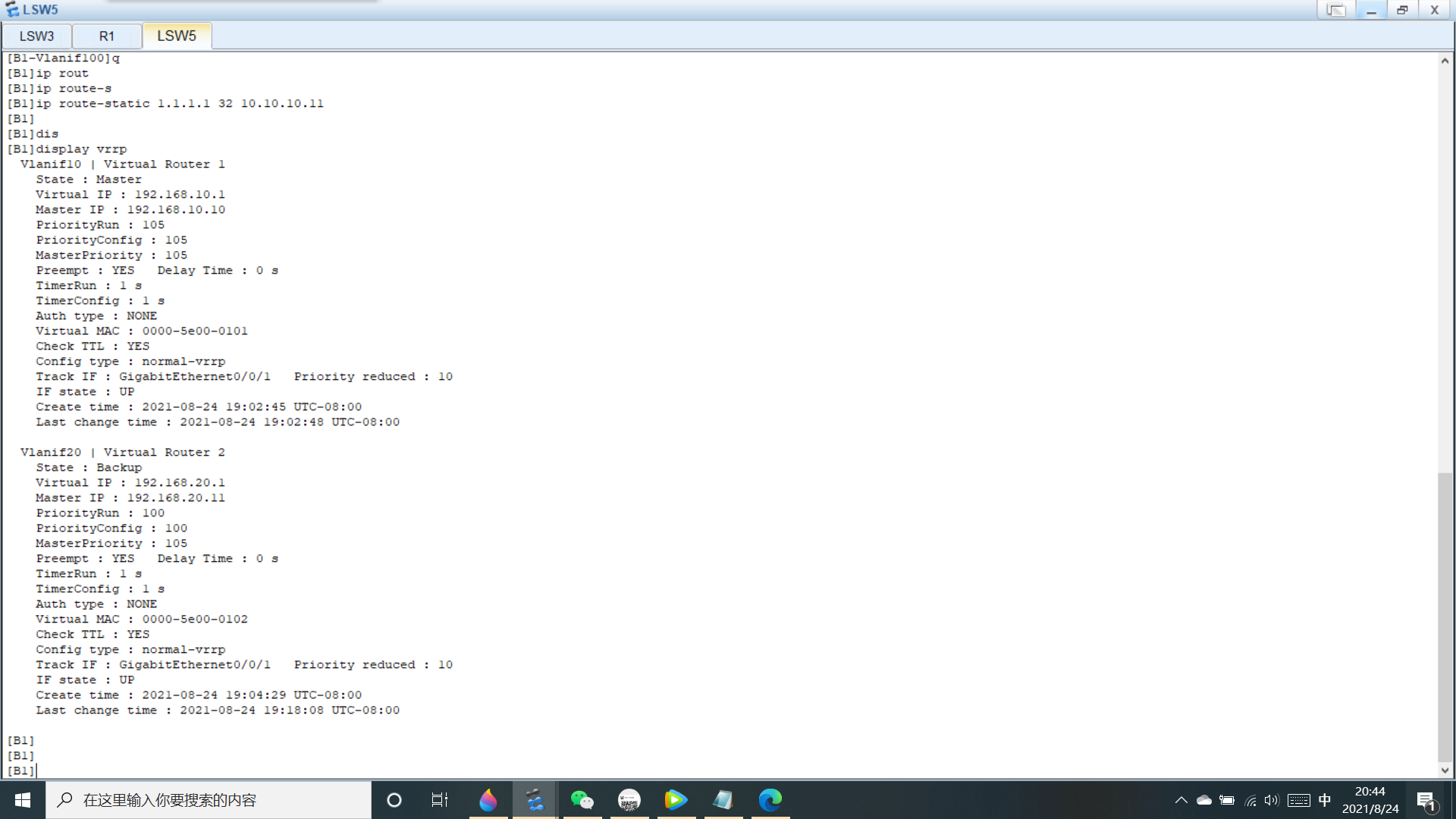

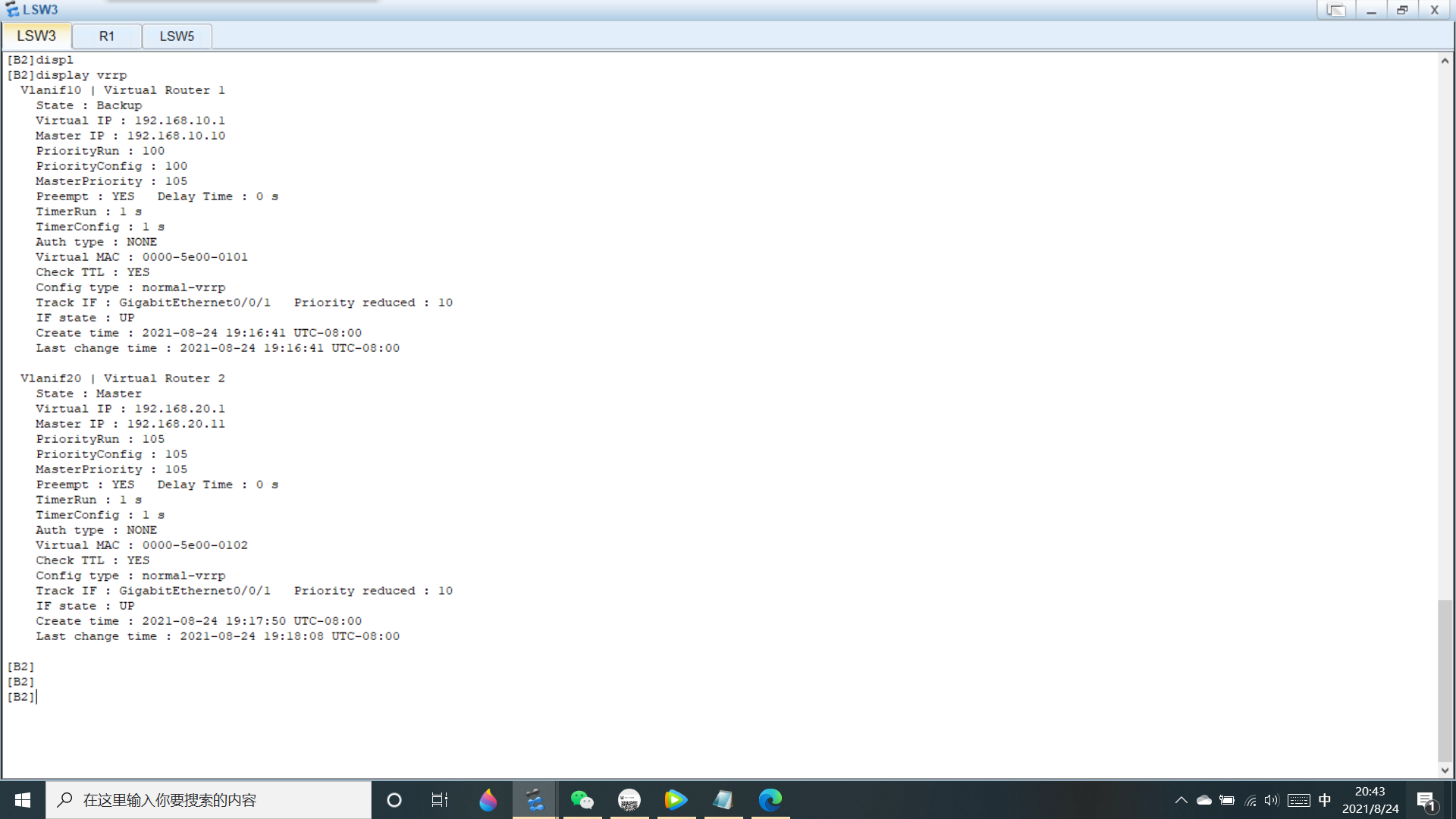

在B1上查看vrrp
