VRRP协议

article/2025/10/9 5:18:47

目录

一.基本概述：

二.VRRP实验

三.VRRP实现主备切换和负载分担

 实现主备切换

端口跟踪

抢占时延

实现负载分担

就是为了防止三层设备出现单点故障，做备用网关的

一.基本概述：

1.VRRP能在不改变组网的情况下，将路由器虚拟成一个虚拟路由器，通过配置虚拟路由器的IP地址作为默认网关，实现网关故障

2.协议版本：VRRPv2适用于IPV4(常用)，VRRP适用于IPV4和IPV6两种网络

3.VRRP协议报文：Advertisement报文；其目的IP地址是224.0.0.18，目的MAC地址是01-00-5e-00-00-12，协议号是112

4.路由器角色：master路由器----实际转发数据的网关

                        backup路由器----是备份网关

                        虚拟路由器------ 包含master和backup在内的设备形成的一个虚拟组

                        虚拟IP----终端的网关IP

                       虚拟MAC：00-00-5e-00-01-VRID

5.状态机制

init初始化：主网关和备份网关都down了之后才会切换成初始化状态

master主网关状态：

(1)主网关会一张给备份网关发VRRP报文告诉备份网关设备自己优先级大(默认一秒发送一次)，当三倍时间没有收到(也就是三秒)，就会切换为master设备

(2)master设备优先级没有backup设备优先级高了，也会转成master设备

backup备份网关状态：backup设备优先级比master设备优先级高就换切换角色

二.VRRP实验

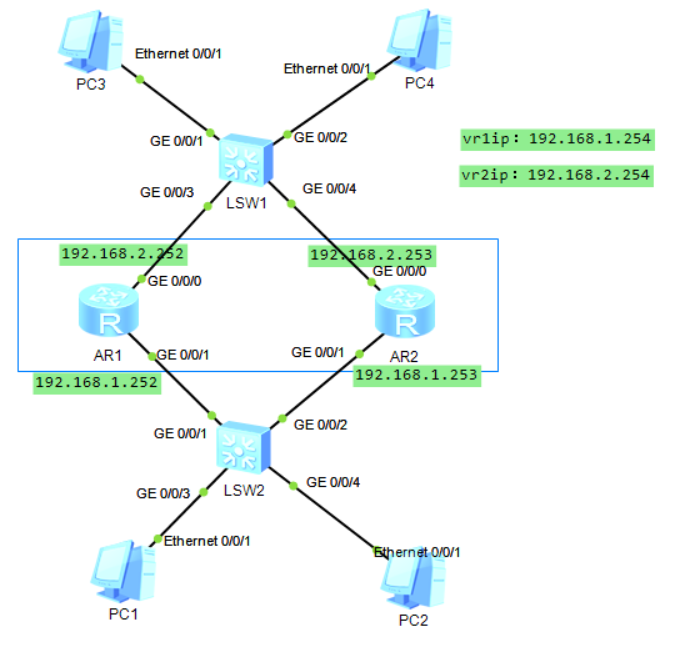

拓扑:

实际上数据的转发还是走的是master设备

规划ip地址：
pc1：192.168.1.1/24

pc2：192.168.1.2/24

pc3：192.168.2.1/24

pc4：192.168.2.2/24

创建两个VRRP备份组

就是将两个网关接口虚拟成一个接口，把这两个接口都放在一个VRRP备份组中

AR1配置如下：

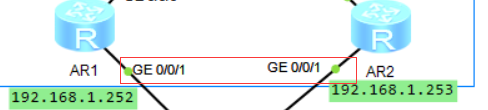

在2组里没有修改优先级，两个路由器优先级都是100，自动选择AR1为备份组2的master设备
[AR1-GigabitEthernet0/0/0]dis th
[V200R003C00]
interface GigabitEthernet0/0/0ip address 192.168.2.252 255.255.255.0 vrrp vrid 2 virtual-ip 192.168.2.254路由器连接的网段里的终端设备网关都是这个虚拟ip，一旦master设备出故障，backup设备就会变成master设备转发数据，实际上两个设备只从master设备转发数据
[AR1-GigabitEthernet0/0/1]dis th
[V200R003C00]
interface GigabitEthernet0/0/1ip address 192.168.1.252 255.255.255.0 vrrp vrid 1 virtual-ip 192.168.1.254

AR2配置：



[AR2-GigabitEthernet0/0/0]dis th
[V200R003C00]
interface GigabitEthernet0/0/0ip address 192.168.2.253 255.255.255.0 vrrp vrid 2 virtual-ip 192.168.2.254在组一配置了更高的优先级，master设备从AR1变成了AR2
[AR2-GigabitEthernet0/0/1]dis th
[V200R003C00]
interface GigabitEthernet0/0/1ip address 192.168.1.253 255.255.255.0 vrrp vrid 1 virtual-ip 192.168.1.254vrrp vrid 1 priority 120

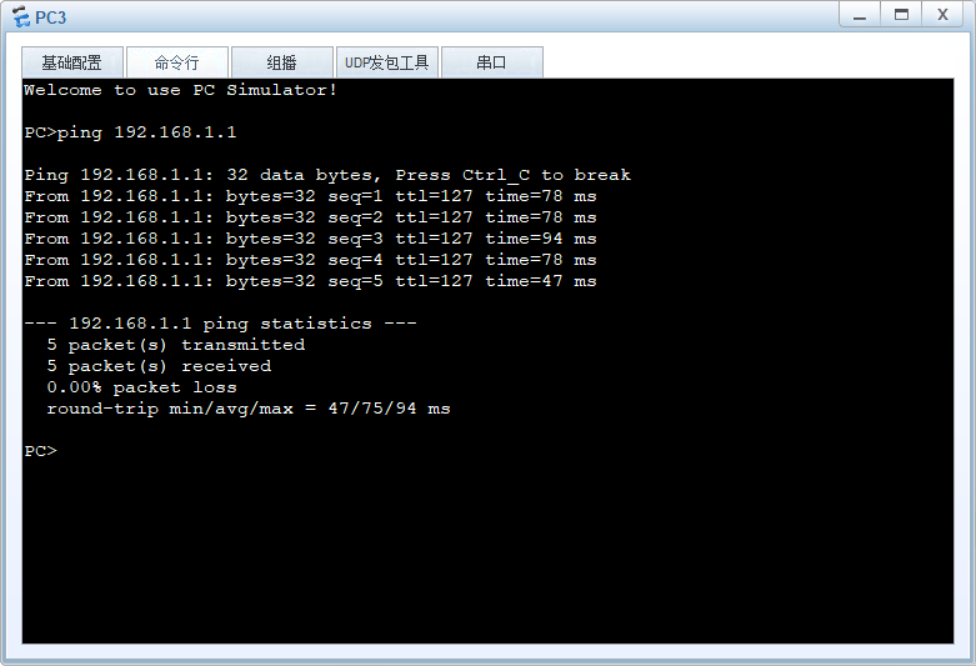

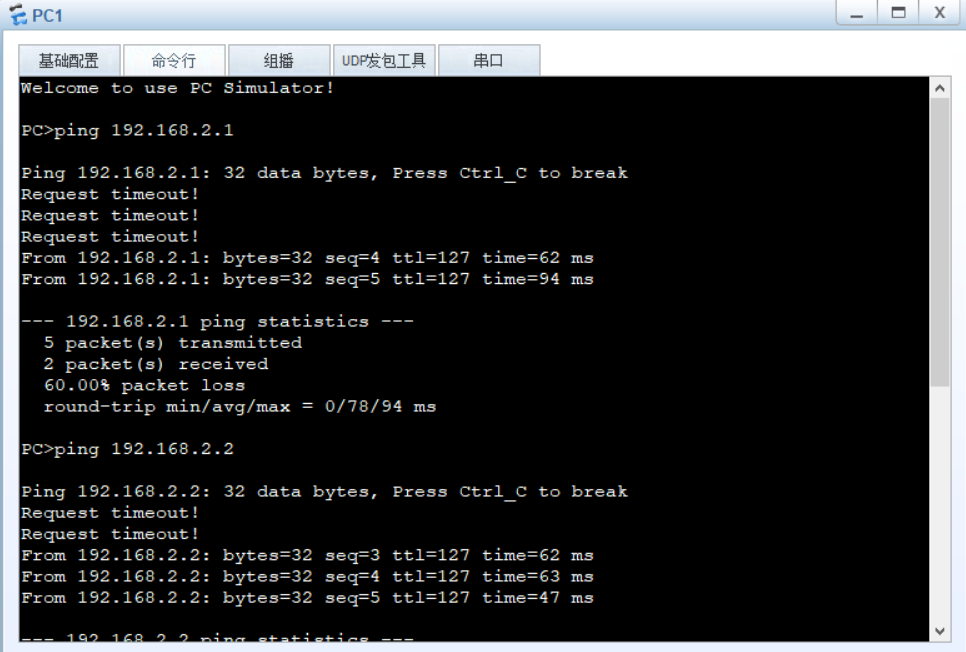

运行结果:

 查询一下VRRP设置

[AR1]dis vrrpGigabitEthernet0/0/1 | Virtual Router 1                   //备份组1State : Backup                                          //备份设备Virtual IP : 192.168.1.254                              //虚拟路由器的ip地址Master IP : 192.168.1.253                               //备份组1的master设备ip地址PriorityRun : 100                                       //当前优先级PriorityConfig : 100                                    //master设备优先级MasterPriority : 120Preempt : YES   Delay Time : 0 s                         //开启抢占，时间0秒TimerRun : 1 s                                TimerConfig : 1 sAuth type : NONEVirtual MAC : 0000-5e00-0101                            //前面都是固定的，后两位是VRIDCheck TTL : YESConfig type : normal-vrrpBackup-forward : disabledCreate time : 2022-04-10 23:23:32 UTC-08:00Last change time : 2022-04-10 23:26:39 UTC-08:00GigabitEthernet0/0/0 | Virtual Router 2State : MasterVirtual IP : 192.168.2.254Master IP : 192.168.2.252PriorityRun : 100PriorityConfig : 100MasterPriority : 100Preempt : YES   Delay Time : 0 sTimerRun : 1 sTimerConfig : 1 sAuth type : NONEVirtual MAC : 0000-5e00-0102Check TTL : YESConfig type : normal-vrrpBackup-forward : disabledCreate time : 2022-04-10 23:24:11 UTC-08:00Last change time : 2022-04-10 23:24:15 UTC-08:00

三.VRRP实现主备切换和负载分担

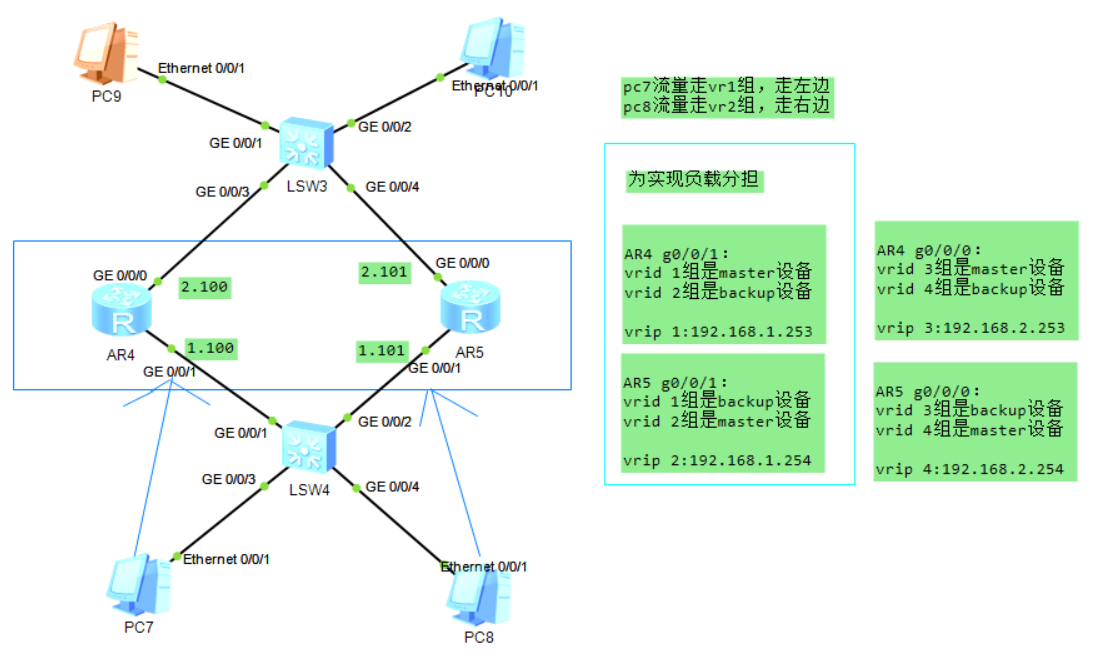

拓扑：

 实现主备切换

先在AR4和AR5上配置VRRP备份组一，让AR4担任master设备

[AR4-GigabitEthernet0/0/1]dis thinterface GigabitEthernet0/0/1ip address 192.168.1.100 255.255.255.0 vrrp vrid 1 virtual-ip 192.168.1.253vrrp vrid 1 priority 120[AR5-GigabitEthernet0/0/1]dis thinterface GigabitEthernet0/0/1ip address 192.168.1.101 255.255.255.0 vrrp vrid 1 virtual-ip 192.168.1.253

再在上行接口配置ARRP备份组三，让AR4担任master设备

[AR4-GigabitEthernet0/0/0]dis thinterface GigabitEthernet0/0/0ip address 192.168.2.100 255.255.255.0 vrrp vrid 3 virtual-ip 192.168.2.253vrrp vrid 3 priority 120[AR5-GigabitEthernet0/0/0]dis thinterface GigabitEthernet0/0/0ip address 192.168.2.101 255.255.255.0 vrrp vrid 3 virtual-ip 192.168.2.253

这样的话pc9就可和pc7通信了

 在AR5的g0/0/0接口转包也看不见有数据包过，说明就是从master设备转发了

我们把当前master设备down掉，backup设备就会工作了

只down掉一个G0/0/1接口还不行，因为在G0/0/0接口也是master设备，上行数据只会转发给AR4，G0/0/1down了，只能丢包了，所有在这个网络里，只能两个接口都关掉，AR5才会变成master设备[AR5]dis vrrp brief
Total:2     Master:2     Backup:0     Non-active:0
VRID  State        Interface                Type     Virtual IP
----------------------------------------------------------------
1     Master       GE0/0/1                  Normal   192.168.1.253
3     Master       GE0/0/0                  Normal   192.168.2.253
[AR5]

把接口恢复正常后，AR4就会抢占回master，因为AR4优先级高于AR5

[AR4]dis vrrp brief
Total:2     Master:2     Backup:0     Non-active:0
VRID  State        Interface                Type     Virtual IP
----------------------------------------------------------------
1     Master       GE0/0/1                  Normal   192.168.1.253
3     Master       GE0/0/0                  Normal   192.168.2.253

 在这里实现一个小功能

端口跟踪

(如果AR4的G0/0/0接口出现问题，那么G0/0/1接口是不会知道的，因此需要配置个命令，如果AR4出现故障，就会将自身的优先级降低)

监视0/0/0接口，一旦出现问题，立马就会降低其自身优先级，让backup上位[AR4-GigabitEthernet0/0/1]vrrp vrid 1 track interface g0/0/0 reduced 30

抢占时延

[AR4-GigabitEthernet0/0/1]vrrp vrid 1 preempt-mode timer delay 10

实现负载分担

[AR4-GigabitEthernet0/0/0]dis thip address 192.168.2.100 255.255.255.0 vrrp vrid 3 virtual-ip 192.168.2.253vrrp vrid 3 priority 120vrrp vrid 4 virtual-ip 192.168.2.254[AR4-GigabitEthernet0/0/1]dis thip address 192.168.1.100 255.255.255.0 vrrp vrid 1 virtual-ip 192.168.1.253vrrp vrid 1 priority 120vrrp vrid 1 preempt-mode timer delay 10vrrp vrid 1 track interface GigabitEthernet0/0/0 reduced 30vrrp vrid 2 virtual-ip 192.168.1.254[AR4]dis vrrp brief
Total:4     Master:2     Backup:2     Non-active:0
VRID  State        Interface                Type     Virtual IP
----------------------------------------------------------------
1     Master       GE0/0/1                  Normal   192.168.1.253
2     Backup       GE0/0/1                  Normal   192.168.1.254
3     Master       GE0/0/0                  Normal   192.168.2.253
4     Backup       GE0/0/0                  Normal   192.168.2.254
[AR5-GigabitEthernet0/0/0]dis thip address 192.168.2.101 255.255.255.0 vrrp vrid 3 virtual-ip 192.168.2.253vrrp vrid 4 virtual-ip 192.168.2.254vrrp vrid 4 priority 120[AR5-GigabitEthernet0/0/1]dis th	interface GigabitEthernet0/0/1ip address 192.168.1.101 255.255.255.0 vrrp vrid 1 virtual-ip 192.168.1.253vrrp vrid 2 virtual-ip 192.168.1.254vrrp vrid 2 priority 120[AR5]dis vrrp brief
Total:4     Master:2     Backup:2     Non-active:0
VRID  State        Interface                Type     Virtual IP
----------------------------------------------------------------
1     Backup       GE0/0/1                  Normal   192.168.1.253
2     Master       GE0/0/1                  Normal   192.168.1.254
3     Backup       GE0/0/0                  Normal   192.168.2.253
4     Master       GE0/0/0                  Normal   192.168.2.254

这样的话就可以做到负载分担了，左边的流量走AR4，右边的流量走AR5，不用再只是master设备转发流量了
