前言
做了大半年的毕业设计，陆陆续续也是画了几个板子，有些东西感觉要趁现在记录下来，方便以后某天还想再画板子时查看。
修改日志
| 时间 | 修改内容 |
|---|---|
| 2021.05.04 | 初稿完成 |
文章目录
- 前言
- 修改日志
- 一、关于AD版本
- 二、原理图库和封装库
- 三、绘制原理图
- 1. 绘制原理图
- 1.1. 单页原理图
- 1.2. 多页原理图
- 2. 编译原理图
- 3. 导出网表到PCB
- 4. 封装管理器
- 四、绘制PCB
- 1. 设计板子形状
- 2. 交叉选择元器件
- 3. 布线（重中之重）
- 4. DRC
- 5. 泪滴
- 6. 敷铜
一、关于AD版本
- 如果电脑内存>8GB，果断AD20暗黑模式
- 如果电脑内存<8GB，果断AD16流畅模式
本系列文章使用的是AD16。
二、原理图库和封装库
首先寻找一个拥有较完整基础元件的库，接着在以后的设计过程中，不断的向该库中添加新的器件。
我将自己所使用的库放到了gitee上，方便管理：https://gitee.com/mculover666/ad-sch-2d-3d-libraries
有需要可直接拿走，顺手点个Star就更好啦~
三、绘制原理图
1. 绘制原理图
1.1. 单页原理图
电气连接：用导线或者网络标号（Net Label）；
1.2. 多页原理图
电气连接：用页连接符（Port）；
绘制总的原理图：Deisgn->Create Sheet Symbol From Sheet or HDL。
2. 编译原理图
作用：检查原理图是否有错误。
在打开原理图的情况下，点击：Project->Compile Documents xxx.SchDoc。
编译信息在Message窗口中显示。
3. 导出网表到PCB
前提：存在一个和原理图同名的.PcbDoc文件。
原理图绘制完成并编译检查无误后，点击：Design->Update CPB Document xxx.PcbDoc。

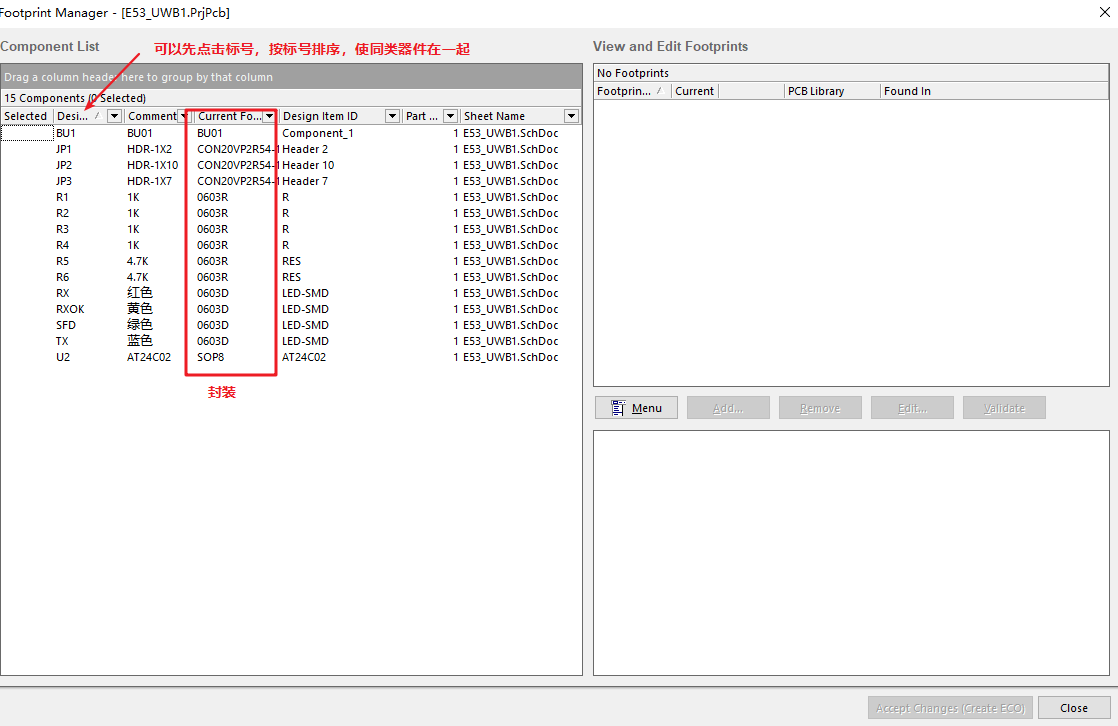

4. 封装管理器
当需要批量修改元件封装时，可以使用封装管理器：Tools -> Footprint Manager。
四、绘制PCB
1. 设计板子形状
在Mechanical层或者keepout层绘制板子外形，绘制完成后选择所有线（构成一个闭合区域），点击：Design->Board Shape->Define from selected objects。
2. 交叉选择元器件
作用：在原理图/PCB中选中某个器件时，在另一边也会高亮。
在打开原理图的状态下，点击：Tools->Cross Select Mode，开启交叉选择模式。
在打开PCB的状态下，点击：Tools->Cross Select Mode，开启交叉选择模式。
3. 布线（重中之重）
4. DRC
作用：电气规则检查。
规则设置：Design->Rules。
规则检查：Tools->Design Rule Check->Run Design Rule Check。

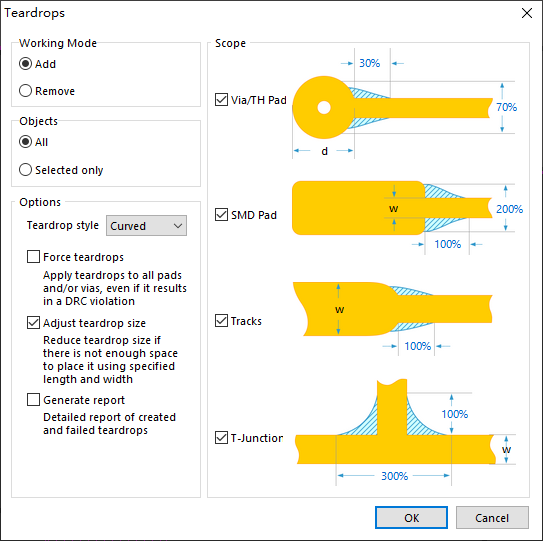

5. 泪滴
作用：在连接处打泪滴。
打泪滴：Tools->Teardrops。
6. 敷铜
作用：
方式：一般在信号层（Top Layer和Bottom Layer）敷铜，连接到GND。
敷铜：Place->Polygon Pour。
至此，DRC检查无误之后，就可以去白piaoPCB厂商打样啦~
