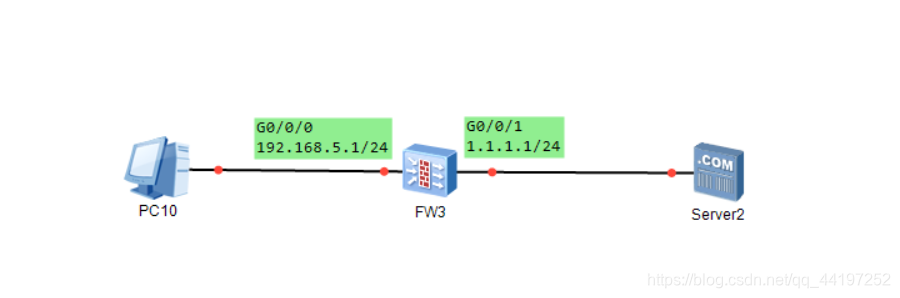

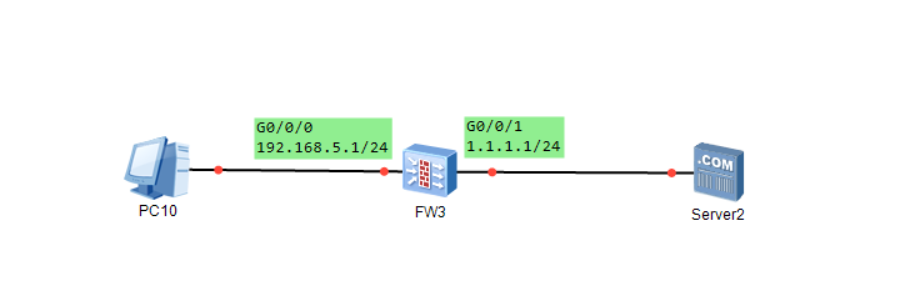

建立网络拓扑图，防火墙的接口0/0/0用于连接PC，PC的网段192.168.5.0，PC访问服务器需要经过防火墙的筛选；防火墙的接口0/0/1 用于连接网段192.168.1.0中的服务器，当网段192.168.5.0中的PC访问服务器时，只有符合要求的IP才能访问。网络拓扑图如下图所示：
-

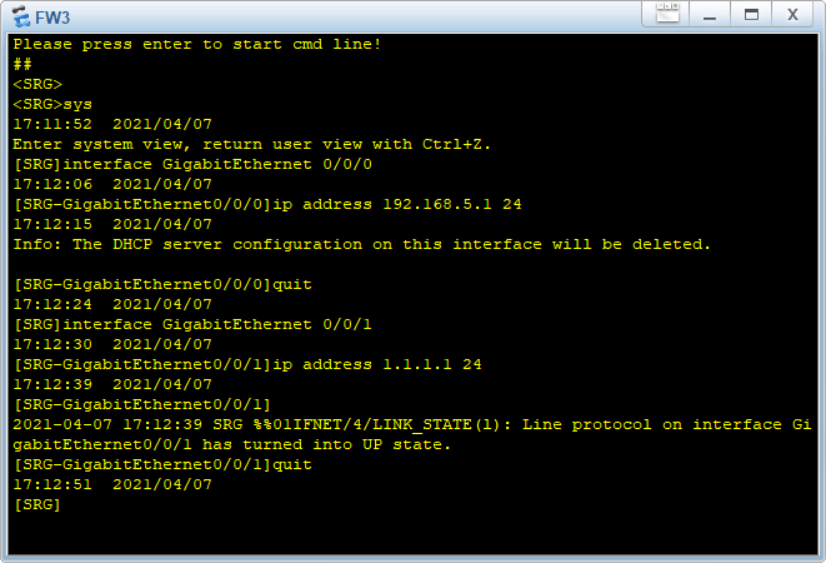

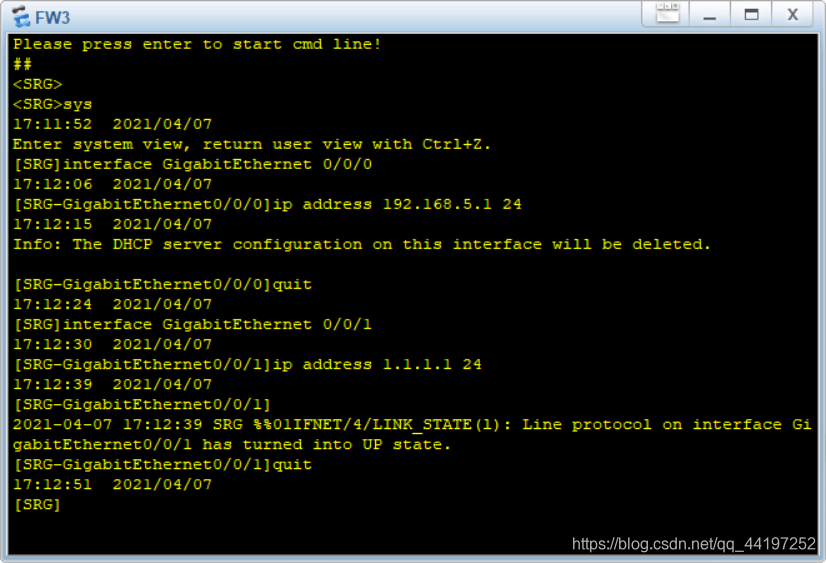

对防火墙的接口进行配置，分别让接口0/0/0连接PC，接口0/0/1连接服务器，并且规定PC端的网段为192.168.5.0，服务器端的网段为192.168.1.0，如下图所示：
-

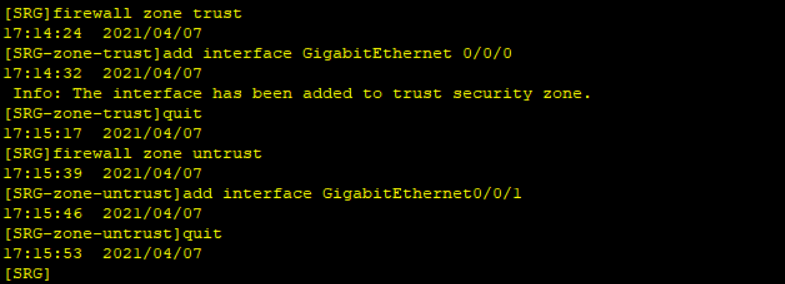

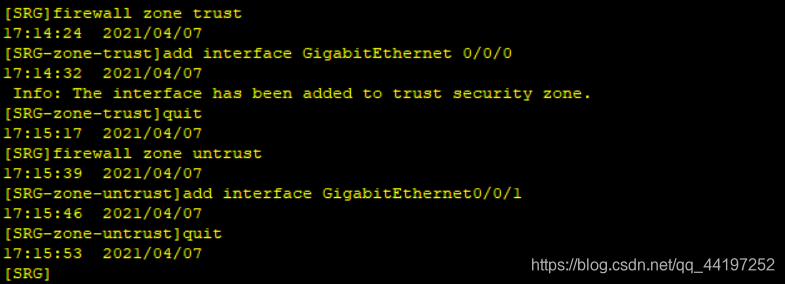

在防火墙中加入信任区域，将接口0/0/0加入信任区域，将0/0/1加入不信任区域，如下图所示：
-

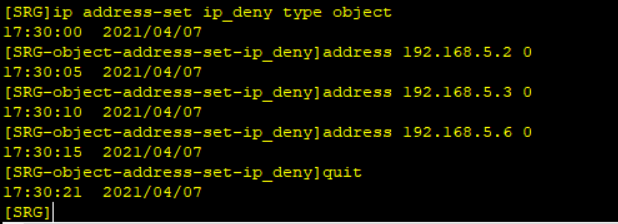

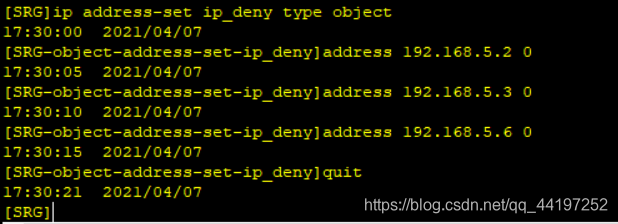

配置名称为ip_deny的地址集，将几个不允许上网的IP地址加入地址集，如下图所示：
-

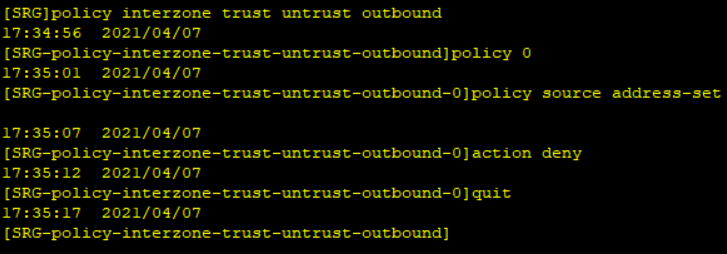

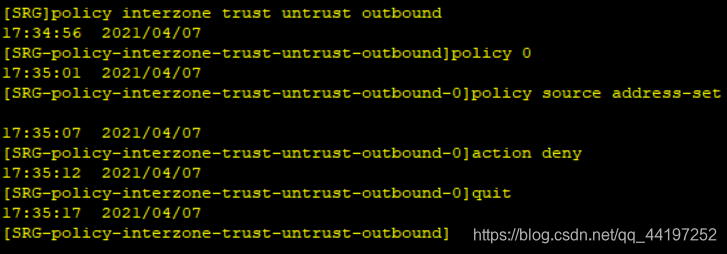

创建转发策略0，用于拒绝特殊的几个IP地址访问Internet，如下图所示：
-

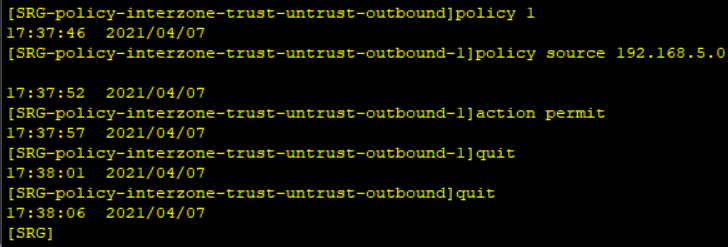

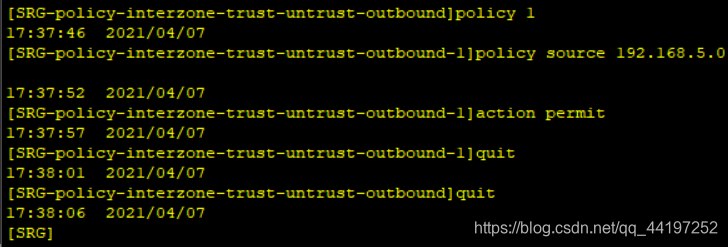

创建转发策略1，允许其他属于192.168.5.0/24这个网段的PC访问Internet，如下图所示：
-
关闭缺省包过滤，如下图所示：
-
配置PC主机（IP为192.168.5.2）和服务器，如下图3所示，对服务器发送ping命令，如下图3-10所示，对PC主机IP进行更改为192.168.5.9，再运行ping命令，得到的结果如下图所示：

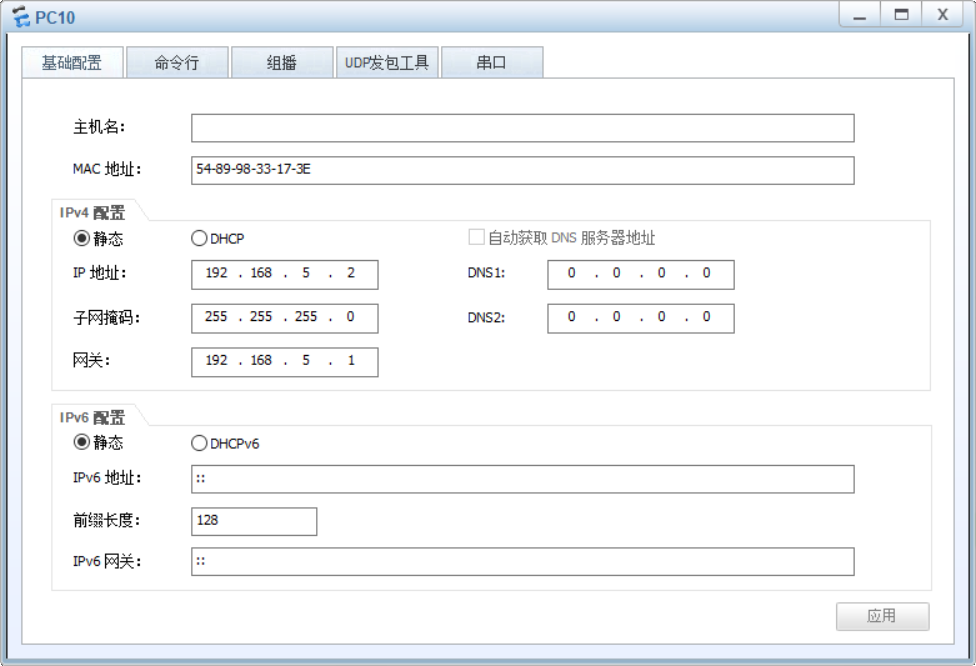

配置PC：

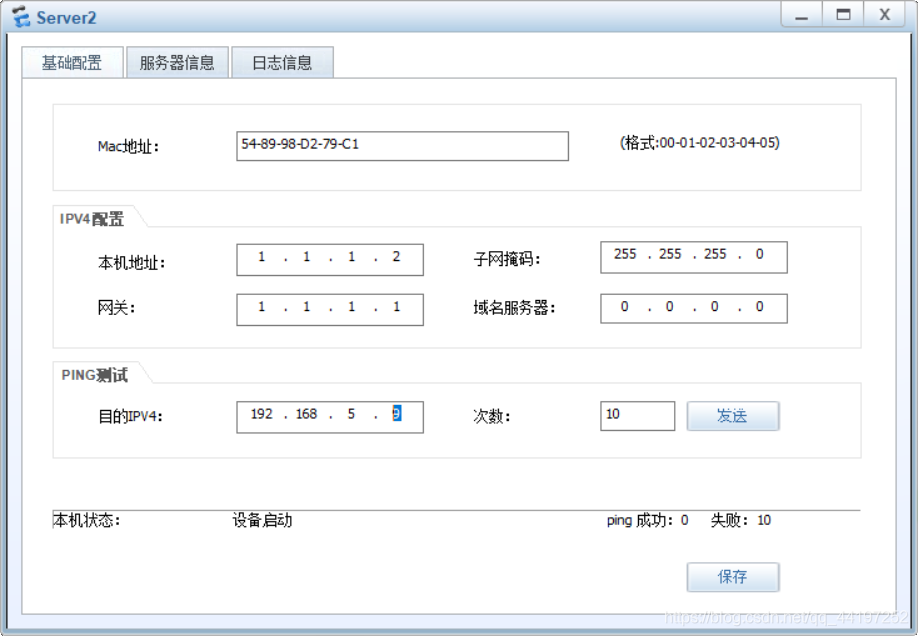

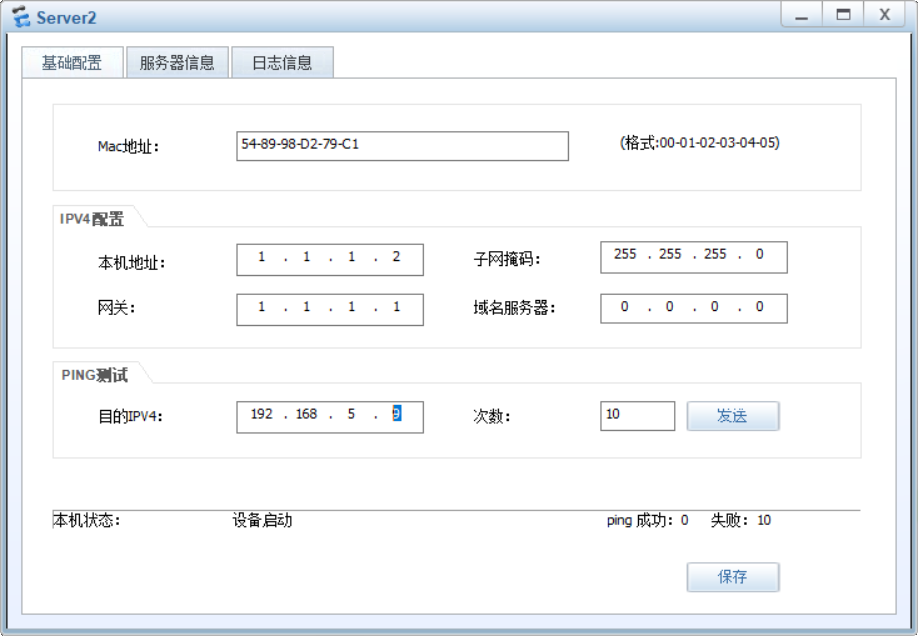

配置服务器：

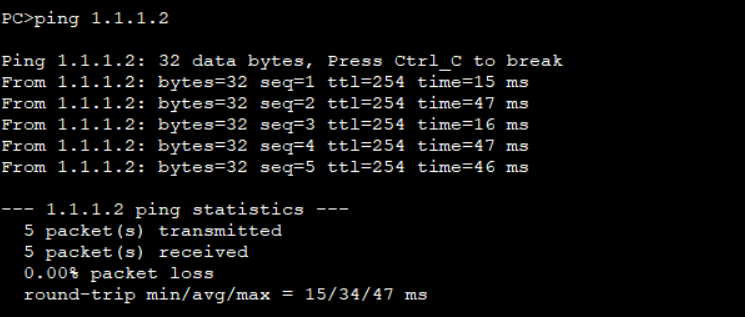

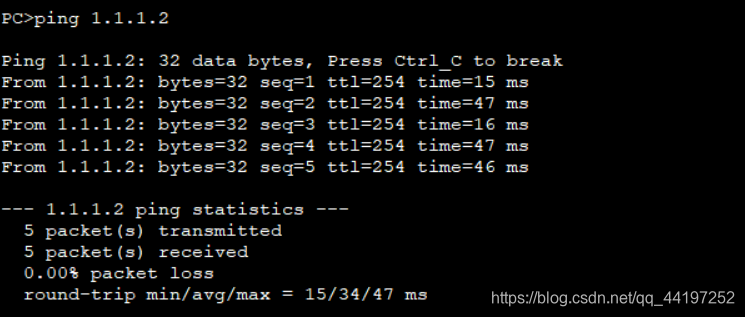

ping请求：

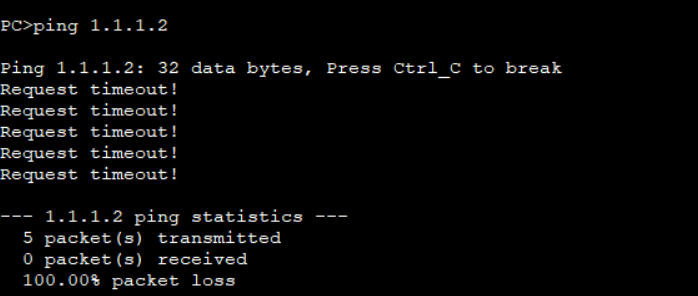

第二次ping命令：
- 关闭缺省包过滤，如下图所示：
由此可以的查处以下结论：
在该实验中，对防火墙两个接口进行配置，主机PC端的网络为192.168.5.1，为信任区域。服务器端的网络为192.168.1.1，为不信任区域。在对信任区域的IP进行配置时，将192.168.5.2、192.168.5.3、192.168.5.6为拒绝通过防火墙的IP集合，其余IP为允许通过防火墙的IP。
故其他IP可以通过防火墙访问服务器，而这几个IP不能访问服务器。
在该实验中，关闭了缺省包过滤。能够使得从不信任区的数据不能通过防火墙进入PC的网段，不会干扰实验。
