场景

C#窗体应用中使用ZedGraph曲线插件绘制图表：

https://blog.csdn.net/BADAO_LIUMANG_QIZHI/article/details/99716066

在上面已经实现基本的曲线图之后，效果如下：



当然这不是我们的效果，还要对其属性进行设置。

但是毕竟其属性和方法说明都是英文，所以整理了一些常用属性和方法。

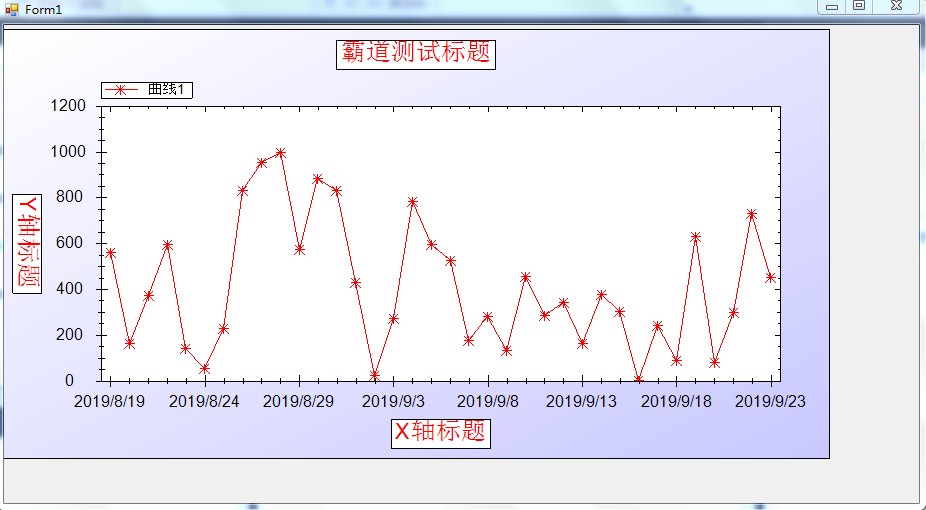

调整之后的效果

控件下载

https://download.csdn.net/download/badao_liumang_qizhi/11578445

英文手册下载

https://download.csdn.net/download/badao_liumang_qizhi/11578491

实现

曲线整体属性设置

 //是否允许横向缩放this.zedGraphControl1.IsEnableHZoom = true;//是否允许纵向缩放this.zedGraphControl1.IsEnableVZoom = true;//是否允许缩放this.zedGraphControl1.IsEnableZoom = true;//是否显示右键菜单this.zedGraphControl1.IsShowContextMenu = true;//复制图像时是否显示提示信息this.zedGraphControl1.IsShowCopyMessage = true;//鼠标在图表上移动时是否显示鼠标所在点对应的坐标 默认为falsethis.zedGraphControl1.IsShowCursorValues = true;//是否显示横向滚动条this.zedGraphControl1.IsShowHScrollBar = true;//是否显示纵向滚动条this.zedGraphControl1.IsShowVScrollBar = true;//鼠标经过图表上的点时是否显示该点所对应的值 默认为falsethis.zedGraphControl1.IsShowPointValues = true;//使用滚轮时以鼠标所在点为中心进行缩放还是以图形中心进行缩放//this.zedGraphControl1.IsZoomOnMouseCenter = true;

坐标轴属性设置

 //X轴类型myPane.XAxis.Type = AxisType.Text;  //显示小刻度 是false则看不到效果myPane.XAxis.MinorGrid.IsVisible = true;//线的颜色myPane.XAxis.Color = Color.Black;//点线中点与点之间的间隔myPane.XAxis.MinorGrid.DashOff = 1f;//点线中点的长度myPane.XAxis.MinorGrid.DashOn = 1f;//画笔宽度myPane.XAxis.MinorGrid.PenWidth = 1f;

坐标轴上刻度设置

 //X轴文本取值myPane.XAxis.Scale.TextLabels = labels;//第一个刻度从哪里开始myPane.XAxis.Scale.BaseTic = 1;//刻度值的字体属性myPane.XAxis.Scale.FontSpec = myFont;

图表颜色设置

 //填充图表颜色
myPane.Fill = new Fill(Color.White, Color.LightGray, 45.0f);

曲线样式设置

 // 用list1生产一条曲线，标注是“曲线1”//SymbolType，枚举代表曲线的样式//Square = 0,//Diamond = 1,//Triangle = 2,//Circle = 3,//XCross = 4,//Plus = 5,//Star = 6,//TriangleDown = 7,//HDash = 8,//VDash = 9,//UserDefined = 10,//Default = 11,//None = 12,LineItem myCurve = myPane.AddCurve("曲线1", list1, Color.Red, SymbolType.None);

图表标题设置

//设置图表标题 和 x y 轴标题myPane.Title.Text = "霸道测试标题";myPane.XAxis.Title.Text = "X轴标题";myPane.YAxis.Title.Text = "Y轴标题";//更改标题的字体FontSpec myFont = new FontSpec("Arial",16,Color.Black,false,false,false);myPane.XAxis.Title.FontSpec = myFont;myPane.YAxis.Title.FontSpec = myFont;
