1．双向可控硅SCR可根据负载功率大小选择97A6（约1A）、TLC336A（约3A）、BT136-500D（约6A）中的一个，选择原则是触发电流要小于25mA。
2．C4取值在0.1 ~ 0.47uF之间，C2取值在2200 ~ 4700pF之间。

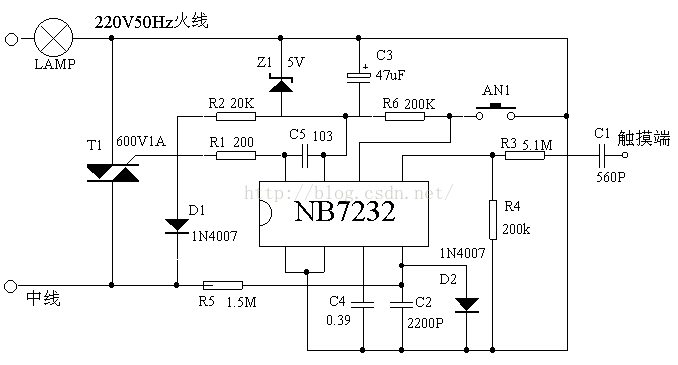

图一（组件和负载串联接法，可直接取代原机械式的电灯或调速开关。）

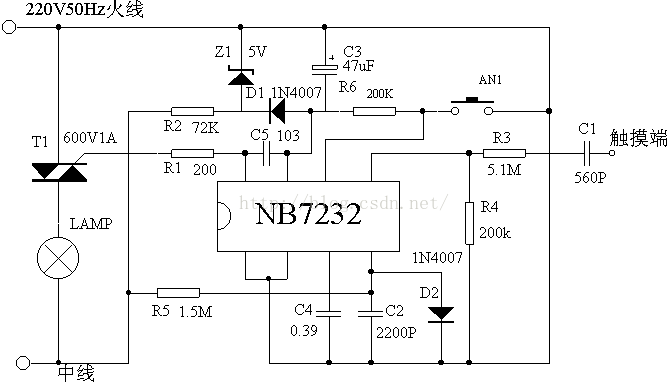

图二（组件和负载并联接法，IC电源取自市电较稳定，适合灯具生产厂家采用）
bt136电路图二
根据电学原理可知，电容器接入正弦交流电路中，电压与电流的最大值在相位上相差90°。根据这一原理，把C1和C2串联联接，并从中间取出该差为我所用，这比电阻与电容串联更稳定。电路中，D1和D2分别对电源的正半波及负半波进行整流，并加到A触发和C1或C2充电。进一步用W来改变触发时间进行移相，只要调整W的阻值，就可达到改变输出电压的目的。D1和D2还起限制触发极的反相电压保护双向可控硅的作用。
