CK6855M1蓝牙离线语音识别灯控模组使用说明书



一、功能说明

     CK6855M1模块是一款专为灯具照明产品设计的离线蓝牙语音识别模组。模组支持红外遥控接收，支持RGB+W+Y灯控制，支持无极调光，支持AD按键调灯以及音频上下曲的控制，支持5.1蓝牙音乐播放。用户只需要按照原理图的接线方式，即可顺利的实现产品的功能和达到生产的目的。

• 为什么要设计CK6855M1

1. 这是一个全新的解决方案，其目的就是为了解决传统灯具产品都是需要遥控器或者按键去控制灯的不同情景模式，而CK6855M1就刚好解放了双手而达到语音控制的目的。
2. 传统灯具仅仅能作为照明产品用途，而CK6855M1模组不仅拥有5路PWM用来控制照明功能，同时还拥有一套蓝牙5.0版本的音频播放功能，给传统的灯具行业和产品带来了一个芯片产品创意点。
3. 有别于网络WIFI的AI语音识别，AI识别需要和APP相配合，或者需要拿到某猫和某度的版权，并且AI控制的产品受限于WIFI无线网，受WIFI的连接不稳定性影响明显，如果网速不稳定会直接导致语音控制不到位或者失灵的情况。而CK6855M1则不需要连接WIFI,也不存在控制不灵的情况。
4. CK6855M1的特色在于所有的灯控程序都是固化的和现成的，遥控接收也已经做好，包括功放的静音都已经写好，基本上可以满足市面上所有的蓝牙球泡/吸顶灯/台灯的方案需求，不需要做过多修改即可直接上手。
5. CK6655M1待机功耗15mA,不适合用于电池供电的产品，后续我们在新的版本上会解决这个痛点，敬请期待。

• 性能参数

*1*.工作电压：3~5.5V，建议不要超过5.2V

*2*.模块尺寸：长宽高22.6*20.1*2.54mm

*3*.蓝牙版本：BT5.0+EDR

*4*.是否需要连接WIFI/APP:不需要，离线语音，供电语音喊话就能实现控制

*5*.5路PWM控制:RGB+白光+暖光

*6*.支持1路红外遥控是识别

*7*.立体声音频输出

*8*.支持RGB音乐律动，支持RGB呼吸灯，支持360度炫彩灯

*9*.待机功耗15mA,电池供电的产品需要加唤醒按键

*10*.应用场所：吸顶灯，球泡灯，台灯等

*11*.1路AD口，专门用来做AD轻触按键控制

*12*.1路MUTE脚用来控制功放的静音，可接高开/低开的功放，软件自动识别

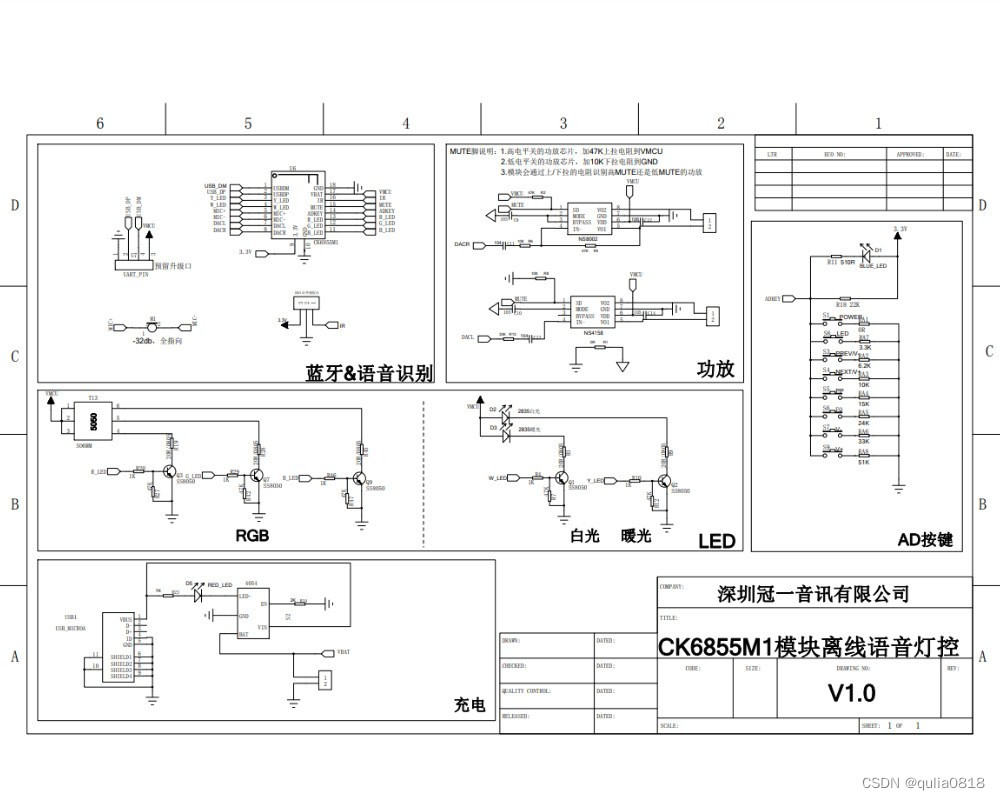

• 原理图
•

• 遥控器选型

标准的红外NEC编码格式，市面上或某宝都有得买，注意码值能对上就行，面板可以找遥控器供应商配

1. 使用38kHz载波频率
2. 引导吗间隔是9ms+4.5ms
3. 使用16位客户代码
4. 使用8位数据代码加数据反码
5. 客户码00FF

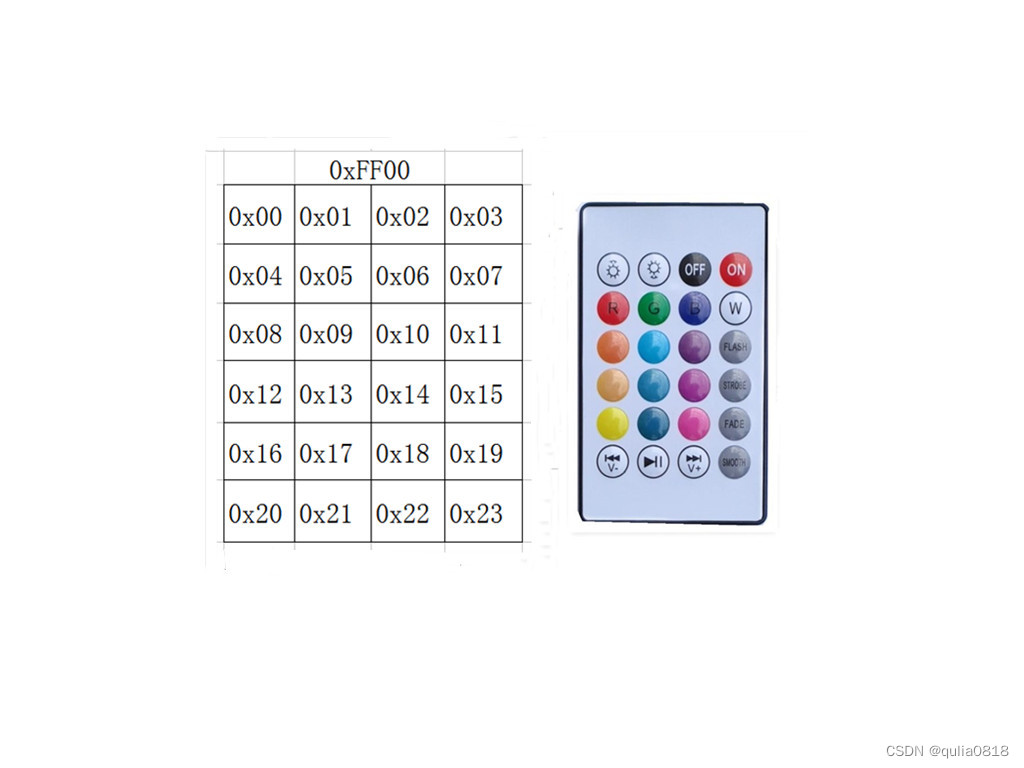

6. 按键码如下图：



• 引脚说明

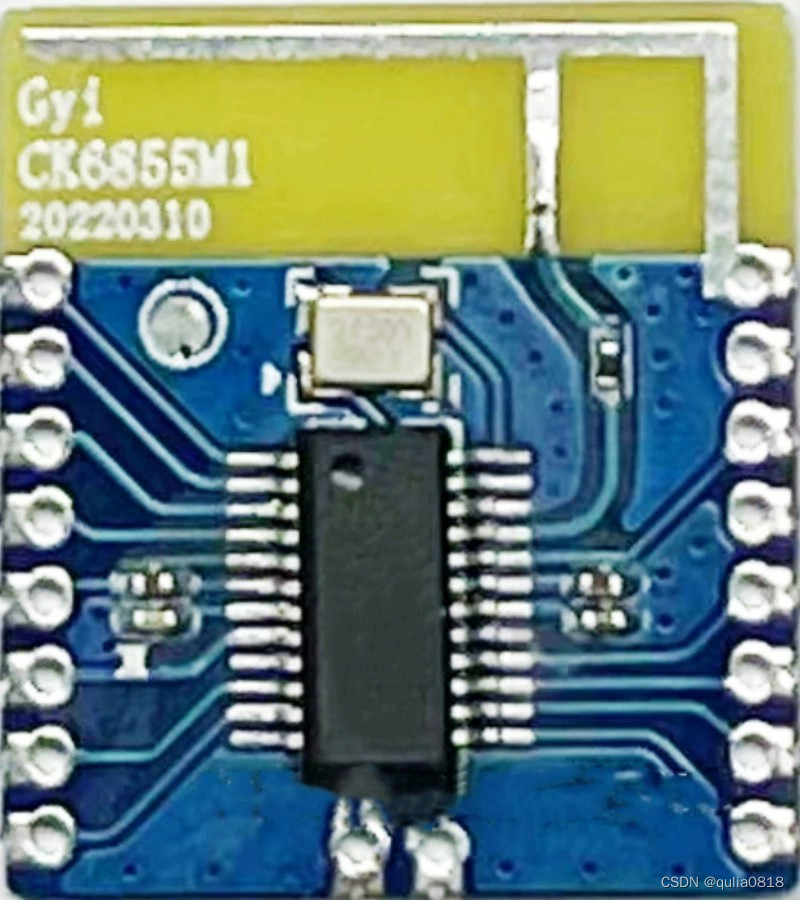

1：USB_DM:     USB升级/USB数据脚，画板预留连接焊点

2：USB_DP:     USB升级/USB数据脚，画板预留连接焊点

3:Y_LED:         暖光灯驱动脚，高电平亮灯（无暖灯功能悬空即可）

4:W_LED:        白光光灯驱动脚，高电平亮灯（无白灯功能悬空即可）

5：MIC+          麦克风正极（麦克风选-32db全指向咪头）

6：MIC-          麦克风负极（麦克风选-32db全指向咪头）

7：DACL          音频输出左声道

8：DACR          音频输出右声道

9：3.3V           模块LDO输出的3.3V（可供电给红外头,指示灯等）

10:GND           模块地（与第10脚一样）

11：B_LED:      RGB蓝灯驱动脚，高电平亮灯（无RGB功能悬空即可）

12：G_LED:      RGB绿灯驱动脚，高电平亮灯（无RGB功能悬空即可）

13：R_LED:      RGB红灯驱动脚，高电平亮灯（无RGB功能悬空即可）

14：ADKEY:      AD按键（具体按键功能和参数查看原理图）

15：MUTE        功放芯片静音功能控制脚

16：IR             红外接收引脚

17：VBAT         模块供电脚（3~5.2V）

18：GND          模块地（与第10脚一样）

• 语音词条列表：

1.打开灯光
2.关闭灯光
3.调亮灯光
4.调暗灯光
5.调到黄光
6.调到白光
7.调到自然光
8.红色灯光
9.橙色灯光
10.黄色灯光
11.绿色灯光
12.青色灯光
13.蓝色灯光
14.紫色灯光
15.白色灯光
16.音乐模式
17.DJ模式
18.常亮模式
19.七彩模式/七彩变色
20.停止变色

21.更多英文或其他外语版本可定义（需要定义可联系工厂定制）

• 尺寸
•



• 常见问题集锦

问题	供电就能连接蓝牙并播放音乐吗？
回答	供电后灯光电路，手机端连接蓝牙后即可播放
问题	红外遥控不起作用？
回答	检查红外接收头引脚是否接对，再检查红外遥控器的发码以及码值能不能对的上
问题	接上的功放没有声音？
回答	高电平关的功放，MUTE脚加上拉电阻；低电平关的功放，MUTE脚加下拉电阻
问题	是否可以过认证？认证是否有技术支持？
回答	芯片已过BQB，所有认证都可以支持通过并提供技术服务
问题	怎么调灯的模式？
回答	可以遥控器调/AD口的轻触按键调/语音词条语音控制调节都可以
问题	我想要增加自己的词条？外国语言的词条能加吗？
回答	可以，找工厂定制词条，具体商务条件可以咨询厂家
问题	LED灯的功率有限制吗？
回答	没有。按照模组的灯控接口接相应的颜色的灯珠就行
