驻波比全称为电压驻波比，又名VSWR，为英文Voltage Standing Wave Ratio的简写，在理解电压驻波比之前先要明白什么是“驻波”。

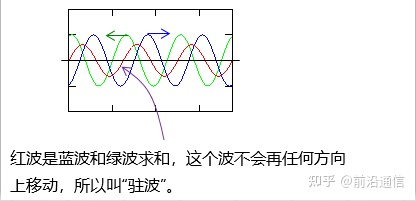

假设两个波长相同的波以相反的方向传播，绿线波朝着左方向旋转，蓝线波朝着右方向旋转，这两个波会被求和，即红线波，这种叠加波只随时间变化幅度，而不随相位变化。

简单地说，振幅为零的节点位置永远不会改变。因为节点的位置没有改变，所以红波看起来好像停留在相同的位置，意思是“它站在那里”，此时我们称红波为“驻波”。

图：驻波的形成

驻波比指的是驻波的电压峰值与电压谷值之比，即VSWR = Umax/Umin。

 图：驻波比与能量传输的关系

驻波比实质是用来衡量部件之间的匹配是否良好，驻波比等于1时，表示完全匹配，高频能量全部被辐射出去，没有能量的反射损耗，这是最理想的情况。

驻波比大于1时，则表示有一部分电波被反射回来，驻波比为无穷大时，表示全反射，能量完全没有辐射出去。

以上就是驻波比的简单知识，你明白了吗？
