一、Android binder是什么？

1. Android平台上的一种跨进程通信（IPC）机制

2. 从OpenBinder演化而来

3. 从Android应用层角度来说，Binder是客户端和服务端进行通信的媒介

二、IPC原理

每个Android进程，只能运行在自己的进程所拥有的虚拟地址空间
Client进程与Server进程通信，利用进程间可共享的内核空间来完成底层通信工作

三、Android C/S通信机制

1. Server是Service的提供者，提供的Service需要在Server Manager进行注册；Server可以注册一个或多个Service
2. Client是Service的使用者，使用前需要向Server Manager申请服务
3. Client获取到Service后，可以调用Server服务了

四、Binder通信模型

1. 注册服务

1. 首先Server在自己的进程向Binder驱动申请创建Service的Binder实体

2. Binder驱动为这个Service创建位于内核的Binder实体节点和Binder引用

3. Server通过Binder驱动将Server名字和Service的Binder引用打包发送给ServiceManager

4. ServiceManager收到数据包后，取出Service的名字额引用，写入一张查找表

2.获取服务

1. Client利用hanle为0的应用找到ServiceManager
2. 向ServiceManage发送XXXService的访问申请
3. ServiceManager从请求包中获取XXXService的名字，在查找表中找到对应的条目，取出对应的Binder引用
4. ServiceManager将XXXService的Binder引用回复给Client

3.使用服务

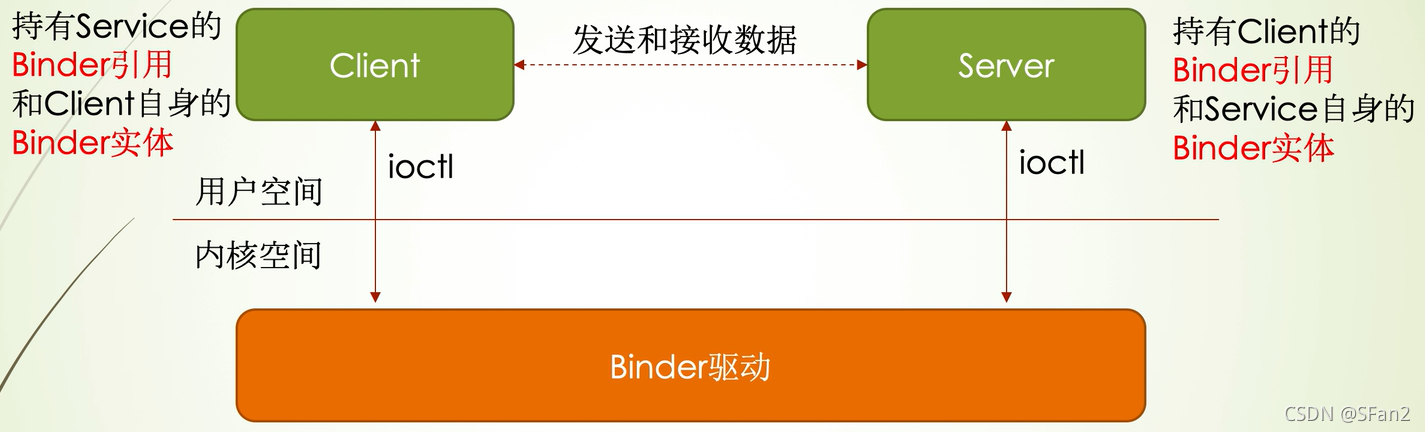

1. Client和Server既是发送方，又是接收方

2. 发送方通过自身的Binder实体进行发送操作，把数据通过接收方的Binder引用发送给接收方

3. Binder驱动会处理这个发送请求，利用内核空间进程共享的机制：

   (1) 把发送方的数据写入缓存(binder_write_read.write_buffer)(对于接收方来说为读缓存区)

   (2) 接收方之前一直在阻塞状态中，当写缓存有数据，则会读取数据，执行命令操作

   (3) 接收方执行完后，会把返回结果同样采用写入缓存区(对于发送方为读缓存区)

五、Binder机制的关键概念

1. Binder实体对象：Binder服务的提供者，类型是BBinder，也称为BBinder对象
2. Binder引用对象：Binder实体对象在客户端进程的代表，类型是BpBinder，也称BpBinder对象
3. Binder代理对象：代理对象也称接口对象，主要是为客户端的上层服务提供接口服务，类型是IInterface；Android将Binder的引用对象和代理对象分开的好处是一个Binder引用对象可以有多个代理对象，方便应用层使用
4. IBinder对象：实体对象和引用对象的统称，因为BBinder和BpBinder都继承自IBinder

代理对象，方便应用层使用
4. IBinder对象：实体对象和引用对象的统称，因为BBinder和BpBinder都继承自IBinder
