• 按照实验拓扑图接线。

• 配置PC1：IP（192.168.1.1/24）,PC2:IP(192.168.2.1/24)。

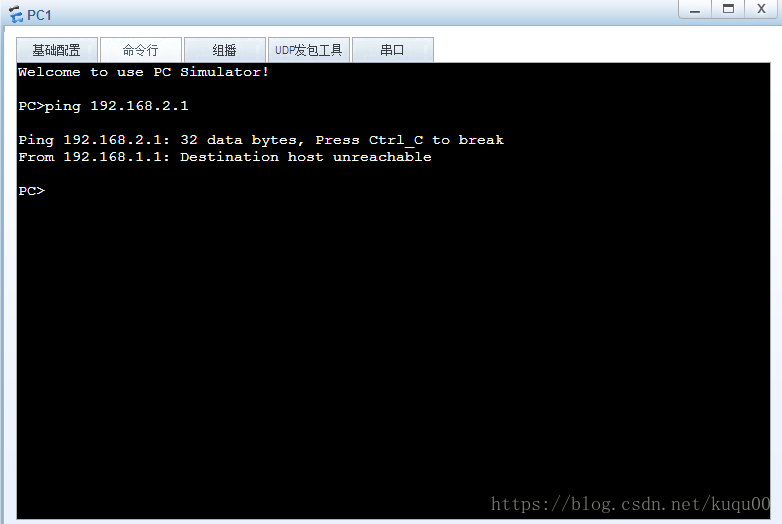

• 测试PC1和PC2的连通性：用PC1去PingPC2，查看Ping的结果，并解释原因。



PC1和PC2在不同的网段，不能ping通



• 配置PC1：IP（192.168.1.1/24）,PC2:IP(192.168.1.2/24) ,PC3:IP(192.168.1.3/24) ,

PC4:IP(192.168.1.4/24) ,PC5:IP(192.168.1.5/24)。

• 测试各PC之间的连通性，查看Ping的结果，并解释原因。





PC1 ping PC2

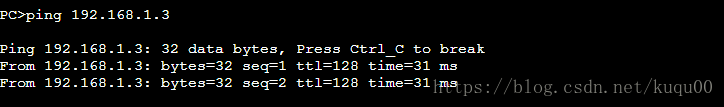

PC1 ping PC3

PC1 ping PC4

PC1 ping PC5



PC1 能够ping 通PC2-PC5 说明网络连通

因为PC1-PC5在同一个网关







• 配置VLAN

（1）LSW1交换机配置

<Huawei>system-view         //进入系统视图

[Huawei]sysname sw1         //给交换机命名

[sw1]vlan 10                  //创建VLAN10

[sw1-vlan10]vlan 20         //创建VLAN20

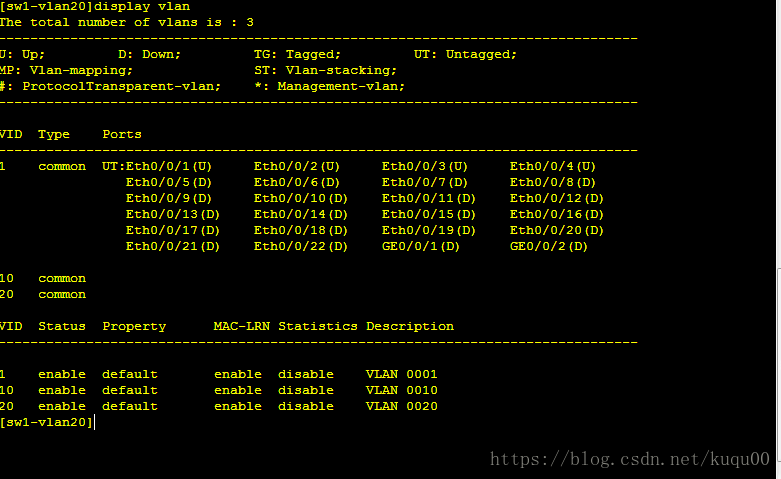

[sw1-vlan20]display vlan    //显示VLAN信息

[sw1-vlan20]quit         //退回上一级视图

[sw1]interface Ethernet 0/0/1          //进入以太网接口0/0/1

[sw1-Ethernet0/0/1]port link-type access         //配置接口类型为Access

[sw1-Ethernet0/0/1]port default vlan 10          //分配接口给VLAN1

[sw1-Ethernet0/0/1]quit

[sw1]interface Ethernet 0/0/2

[sw1-Ethernet0/0/2]port link-type access

[sw1-Ethernet0/0/2]port default vlan 10

[sw1-Ethernet0/0/2]quit

[sw1]interface Ethernet 0/0/3

[sw1-Ethernet0/0/3]port link-type access

[sw1-Ethernet0/0/3]port default vlan 20

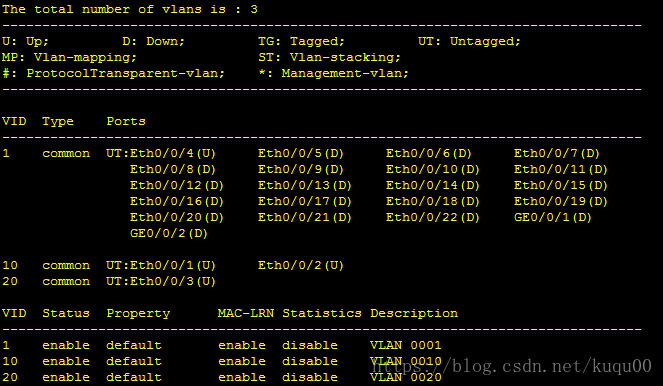

[sw1-Ethernet0/0/3]display vlan

（2）LSW2交换机配置

<Huawei>system-view

[Huawei]sysname sw2

[sw2]vlan batch 10 20           //批量创建VLAN

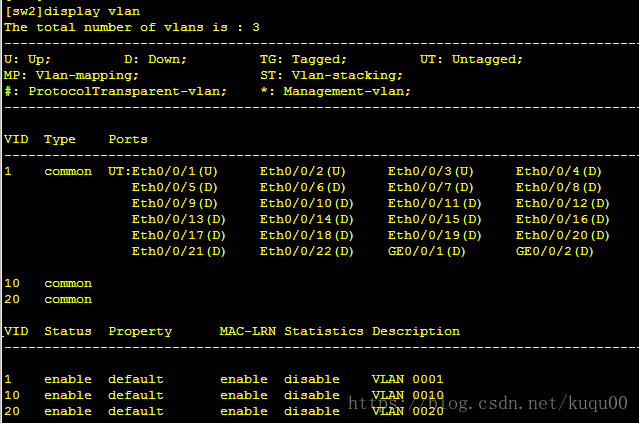

[sw2]display vlan

[sw2]interface Ethernet 0/0/1          //进入以太网接口0/0/1

[sw2-Ethernet0/0/1]port link-type access         //配置接口类型为Access

[sw2-Ethernet0/0/1]port default vlan 10          //分配接口给VLAN1

[sw2-Ethernet0/0/1]quit

[sw2]interface Ethernet 0/0/2

[sw2-Ethernet0/0/2]port link-type access

[sw2-Ethernet0/0/2]port default vlan 20

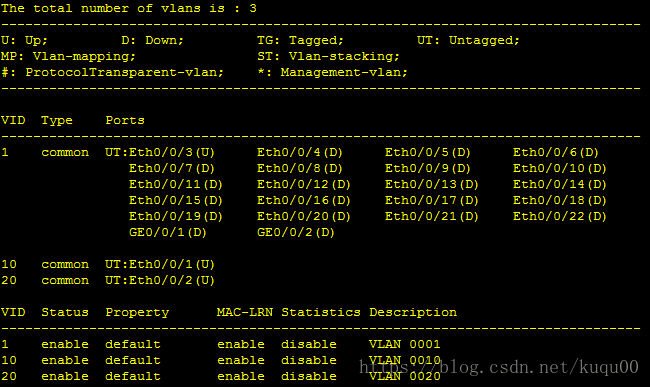

[sw2-Ethernet0/0/2]display vlan

• 验证VLAN配置

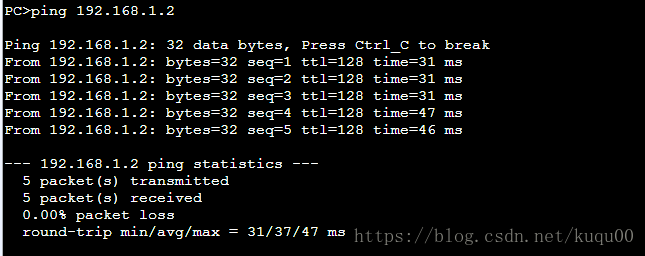

1. 测试PC1和PC2的连通性，并解释原因。
   1.
   2. 因为在同一个vlan且在相同的网段，所以PC1和PC2能够ping通

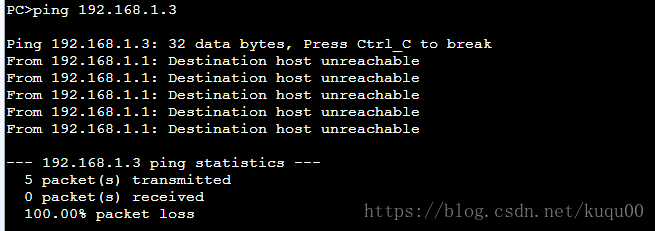

2. 测试PC1和PC3的连通性，并解释原因。
   1.
   2. 因为PC1和PC3不在同一个vlan中，所以PC1和PC3不能ping通
3. 测试PC1和PC4的连通性，并解释原因。
   1.
   2. 虽然PC1和PC4在同一个vlan且在同一个网段中，但是sw1和sw2交换机没有配置tunk端口，access端口没有tag标记，通不过tunk端口，所以ping不通！

• 配置trunk接口

1. LSW1的配置

[sw1]interface Ethernet 0/0/4

[sw1-Ethernet0/0/4]port link-type trunk       //配置接口类型为trunk

[sw1-Ethernet0/0/4]port trunk allow-pass vlan 10 20//trunk口允许通过的VLAN

1. LSW2的配置

[sw2]interface Ethernet 0/0/3

[sw2-Ethernet0/0/3]port link-type trunk

[sw2-Ethernet0/0/3]port trunk allow-pass vlan 10 20

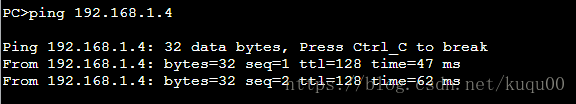

• 验证trunk接口配置：测试PC1和PC3的连通性，并解释原因。

PC1和PC4能够ping通，因为交换机之间设置了trunk接口，使得不同vlan之间能够通过其他的交换机！



思考：

1. 什么情况下，我们才会去划分VLAN。

让网络进行逻辑隔绝，才会划分vlan！不同的vlan中，即使在相同的网段也不能ping通，

1. 什么情况下，我们才会去配置trunk接口。
   1. 要让交换机和交换机之间连通，需要设置trunk接口
