VLAN简单配置详细过程

article/2025/9/24 21:57:29

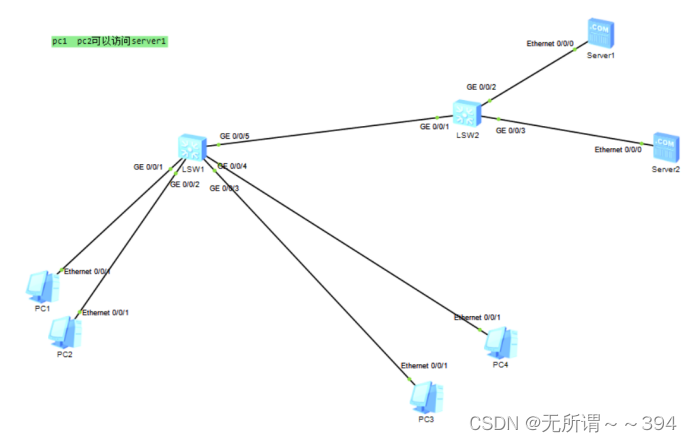

实验拓扑图



一、PC的 ip配置

PC1

Ip：192.168.1.1/24

PC2

Ip：192.168.1.2/24

PC3：

Ip:192.168.1.3/24

PC4：

Ip：192.168.1.4/24

二、路由器中命令

AR1中指令

<Huawei>undo t m                                                                        作用关闭提示（简写）

Info: Current terminal monitor is off.

<Huawei>sys                                                                                进入系统视图

Enter system view, return user view with Ctrl+Z.

[Huawei]sysn

[Huawei]sysname SW1                                                                修改主机名为SW1

[SW1]vlan batch 10 20                                                     批量创建VLAN，创建VLAN10、VLAN20

Info: This operation may take a few seconds. Please wait for a moment...done.

[SW1]int g0/0/1                                                                 进入端口g0/0/1

[SW1-GigabitEthernet0/0/1]p l a                                       端口链路类型访问（是port link-type access的简写）

[SW1-GigabitEthernet0/0/1]p d v 10                                端口默认为VLAN10（是port default vlan 10）

[SW1-GigabitEthernet0/0/1]int g0/0/2                               进入端口g0/0/2

[SW1-GigabitEthernet0/0/2]p l a                                        端口链路类型访问（是port link-type access的简写）

[SW1-GigabitEthernet0/0/2]p d v 10                                端口默认为VLAN10（是port default vlan 20）

[SW1-GigabitEthernet0/0/2]q

[SW1]disp vlan                                                                显示vlan信息

The total number of vlans is : 3

--------------------------------------------------------------------------------

U: Up;         D: Down;         TG: Tagged;         UT: Untagged;

MP: Vlan-mapping;               ST: Vlan-stacking;

#: ProtocolTransparent-vlan;    *: Management-vlan;

--------------------------------------------------------------------------------

VID  Type    Ports

--------------------------------------------------------------------------------

1    common  UT:GE0/0/3(U)      GE0/0/4(U)      GE0/0/5(U)      GE0/0/6(D)

                GE0/0/7(D)      GE0/0/8(D)      GE0/0/9(D)      GE0/0/10(D)

                GE0/0/11(D)     GE0/0/12(D)     GE0/0/13(D)     GE0/0/14(D)

                GE0/0/15(D)     GE0/0/16(D)     GE0/0/17(D)     GE0/0/18(D)

                GE0/0/19(D)     GE0/0/20(D)     GE0/0/21(D)     GE0/0/22(D)

                GE0/0/23(D)     GE0/0/24(D)

10   common  UT:GE0/0/1(U)      GE0/0/2(U)

20   common

VID  Status  Property      MAC-LRN Statistics Description

--------------------------------------------------------------------------------

1    enable  default       enable  disable    VLAN 0001

10   enable  default       enable  disable    VLAN 0010

20   enable  default       enable  disable    VLAN 0020

[SW1]int g0/0/5

[SW1-GigabitEthernet0/0/5]p l t                                                端口链路类型访问（是port link-type trunk的简写）

[SW1-GigabitEthernet0/0/5]port trunk allow-pass vlan all        端口主干允许通过所有vlan

[SW1-GigabitEthernet0/0/5]q

[SW1]diap vlan                                                                        显示vlan信息（display vlan简写）

     ^

Error: Unrecognized command found at '^' position.

[SW1]disp vlan

The total number of vlans is : 3

--------------------------------------------------------------------------------

U: Up;         D: Down;         TG: Tagged;         UT: Untagged;

MP: Vlan-mapping;               ST: Vlan-stacking;

#: ProtocolTransparent-vlan;    *: Management-vlan;

--------------------------------------------------------------------------------

VID  Type    Ports

--------------------------------------------------------------------------------

1    common  UT:GE0/0/3(U)      GE0/0/4(U)      GE0/0/5(U)      GE0/0/6(D)

                GE0/0/7(D)      GE0/0/8(D)      GE0/0/9(D)      GE0/0/10(D)

                GE0/0/11(D)     GE0/0/12(D)     GE0/0/13(D)     GE0/0/14(D)

                GE0/0/15(D)     GE0/0/16(D)     GE0/0/17(D)     GE0/0/18(D)

                GE0/0/19(D)     GE0/0/20(D)     GE0/0/21(D)     GE0/0/22(D)

                GE0/0/23(D)     GE0/0/24(D)

10   common  UT:GE0/0/1(U)      GE0/0/2(U)

             TG:GE0/0/5(U)

20   common  TG:GE0/0/5(U)

VID  Status  Property      MAC-LRN Statistics Description

--------------------------------------------------------------------------------

1    enable  default       enable  disable    VLAN 0001

10   enable  default       enable  disable    VLAN 0010

20   enable  default       enable  disable    VLAN 0020

AR2指令

<Huawei>undo t m                                                                        作用关闭提示（简写）

Info: Current terminal monitor is off.

<Huawei>sys                                                                                进入系统视图

Enter system view, return user view with Ctrl+Z.

[Huawei]sysn SW2                                                                        修改主机名为SW2

[SW2]vlan batch 10 20                                                     批量创建vlan，分别为vlan10、vlan20

Info: This operation may take a few seconds. Please wait for a moment...done.

[SW2]int g0/0/1                                                                进入端口g0/0/1

[SW2-GigabitEthernet0/0/1]p l t                                        端口链路类型访问（是port link-type trunk的简写）

[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all        端口主干允许通过所有vlan

[SW2-GigabitEthernet0/0/1]int g0/0/2                                进入端口g0/0/2

[SW2-GigabitEthernet0/0/2]p l a                                        端口链路类型访问（是port link-type access的简写）

[SW2-GigabitEthernet0/0/2]p d v 10                                端口链路类型访问（是port link-type access的简写）

[SW2-GigabitEthernet0/0/2]q

[SW2]disp vlan                                                                显示vlan信息（display vlan简写）

The total number of vlans is : 3

--------------------------------------------------------------------------------

U: Up;         D: Down;         TG: Tagged;         UT: Untagged;

MP: Vlan-mapping;               ST: Vlan-stacking;

#: ProtocolTransparent-vlan;    *: Management-vlan;

--------------------------------------------------------------------------------

VID  Type    Ports

--------------------------------------------------------------------------------

1    common  UT:GE0/0/1(U)      GE0/0/3(U)      GE0/0/4(D)      GE0/0/5(D)

                GE0/0/6(D)      GE0/0/7(D)      GE0/0/8(D)      GE0/0/9(D)

                GE0/0/10(D)     GE0/0/11(D)     GE0/0/12(D)     GE0/0/13(D)

                GE0/0/14(D)     GE0/0/15(D)     GE0/0/16(D)     GE0/0/17(D)

                GE0/0/18(D)     GE0/0/19(D)     GE0/0/20(D)     GE0/0/21(D)

                GE0/0/22(D)     GE0/0/23(D)     GE0/0/24(D)

10   common  UT:GE0/0/2(U)

             TG:GE0/0/1(U)

20   common  TG:GE0/0/1(U)

VID  Status  Property      MAC-LRN Statistics Description

--------------------------------------------------------------------------------

1    enable  default       enable  disable    VLAN 0001

10   enable  default       enable  disable    VLAN 0010

20   enable  default       enable  disable    VLAN 0020

[SW2]

[SW2]int g0/0/3                                                               进入端口g0/0/3

[SW2-GigabitEthernet0/0/3]p l a                                    端口链路类型访问（是port link-type access的简写）

[SW2-GigabitEthernet0/0/3]p d v 20                                端口链路类型访问（是port link-type access的简写）

[SW2-GigabitEthernet0/0/3]q

display port vlan active                显示端口vlan活动命令

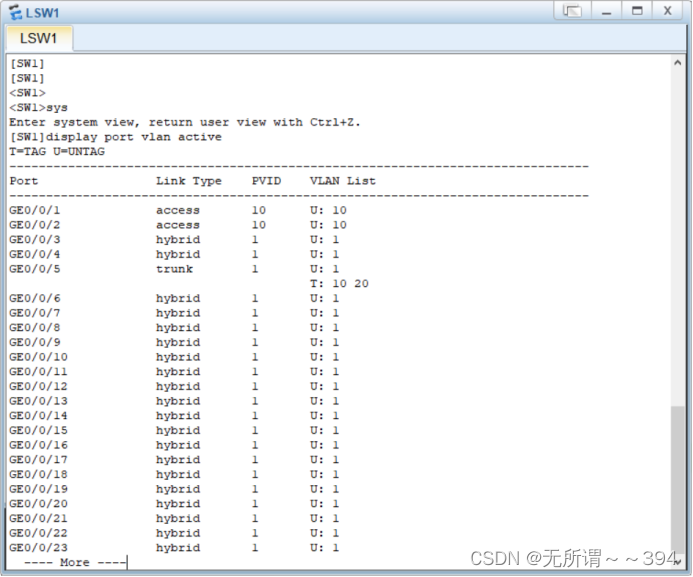

SW1

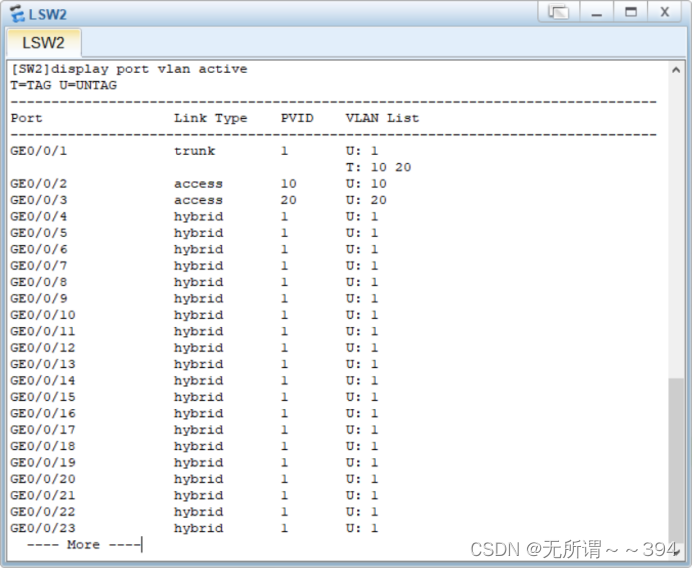

SW2

server

 此图是运用server1检测server1能否连通PC1

tip：填入PC1的ip后一定要点保存后再点发送

 总结

路由器端口链路类型访问一定要分清类型，且分清端口链路分配到那个vlan中
