一、BCD码简介

BCD码（Binary-Coded Decimal‎），用4位二进制数来表示1位十进制数中的0~9这10个数码，是一种二进制的数字编码形式，常应用于计算机内部十进制与二进制之间的转换。

BCD码可分为有权码和无权码两类。其中，常见的有权BCD码有8421码、2421码、5421码；无权BCD码有余3码、余3循环码、格雷码。8421码，顾名思义，自高到低，每个位上的权值分别是8,4,2,1，例如十进制9用8421BCD码表示为1001；2421码和5421码与8421码类似，只是每个位上的权重不同，例如十进制9用2421BCD码表示为1111，十进制9用5421BCD码表示为1100；余3码是在8421码的基础上加3，例如十进制9用余3码表示为1100；余3循环码每个编码中0、1没有确定的权值，相邻码字之间只有一位不同，避免过度码产生的噪声。

下图给出了常用的BCD码

二、十进制转8421BCD码转换思路

以十进制数234为例：

第一步：8'd234对应的二进制8'b1110_1010，由于十进制数234共有三位，每位转换为8421BCD码后对应4个比特位，因此在8'b1110_1010的前边加上3*4=12个0，构成20'b0000_0000_0000_1110_1010

第二步：将20'b0000_0000_0000_1110_1010向左进行移位，每移一位后，分别判断BCD码最高位、次高位、最低位共三组码字对应的十进制码是否大于4，如果该组码字大于4，则在改组对应十进制码的基础上加3，如果该码字小于等于4，则继续进行下一次移位

第三步：向左移位8次后，结束移位，此时前12位就是该十进制对应的8421BCD码

三、程序编写

下图给出该模块的示意图：

输入信号：时钟信号 sys_clk

复位信号 sys_res

输入十进制数 data

输出信号：个位 unit

十位 ten

百位 hun

千位 tho

万位 t_tho

十万位 h_tho

输入信号是20位的二进制数，对应十进制共6位，所以在20位二进制数的前边补上6*4=24个0，构成44位的二进制数，向左移位20次，即可得出对应的8421BCD码

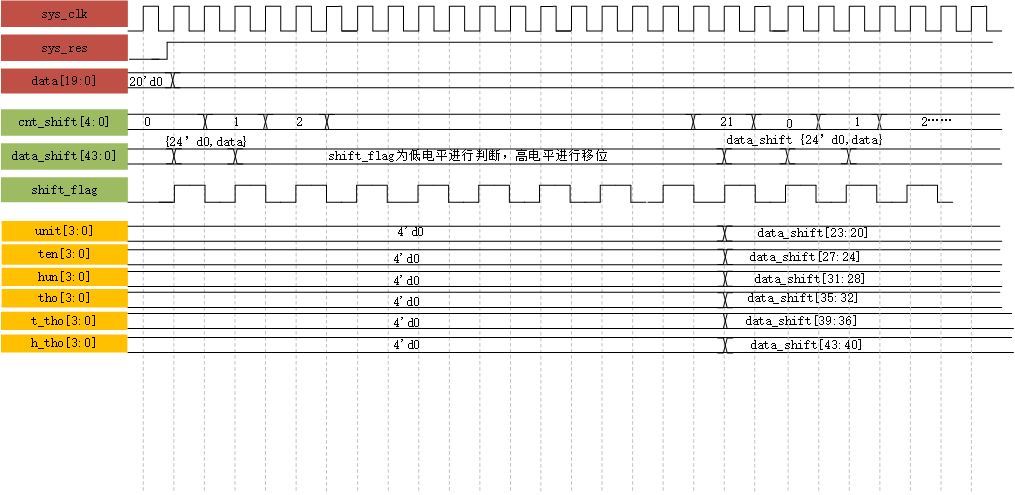

下边给出该模块的时序图：

下边给出Verilog代码:

module bcd_8421(input                sys_clk,input	         sys_res,input          [19:0]data,output    reg  [3:0 ]unit,output    reg  [3:0 ]ten,output    reg  [3:0 ]hun,output    reg  [3:0 ]tho,output    reg  [3:0 ]t_tho,output    reg  [3:0 ]h_tho
);
reg  [4 : 0]cnt_shift;
reg  [43: 0]data_shift;
reg         shift_flag;always@(posedge sys_clk or negedge sys_res)if(!sys_res)shift_flag <= 1'b0;elseshift_flag <= ~shift_flag;
always@(posedge sys_clk or negedge sys_res)if(!sys_res)cnt_shift <= 5'd0;else if(cnt_shift == 5'd21&&shift_flag == 1'b1)cnt_shift <= 5'd0;else if(shift_flag == 1'b1)cnt_shift <= cnt_shift + 1'b1;always@(posedge sys_clk or negedge sys_res)if(!sys_res)data_shift <= 44'd0;else if(cnt_shift == 5'd0)data_shift <= {24'b0,data};else if(cnt_shift != 5'd0 && cnt_shift < 5'd21 && shift_flag == 1'b1)data_shift <= data_shift << 1;else if(cnt_shift != 5'd0 && cnt_shift < 5'd21 && shift_flag == 1'b0)begindata_shift[43:40] <= data_shift[43:40]>4 ? data_shift[43:40]+ 3: data_shift[43:40];data_shift[39:36] <= data_shift[39:36]>4 ? data_shift[39:36]+ 3: data_shift[39:36];data_shift[35:32] <= data_shift[35:32]>4 ? data_shift[35:32]+ 3: data_shift[35:32];data_shift[31:28] <= data_shift[31:28]>4 ? data_shift[31:28]+ 3: data_shift[31:28];data_shift[27:24] <= data_shift[27:24]>4 ? data_shift[27:24]+ 3: data_shift[27:24];data_shift[23:20] <= data_shift[23:20]>4 ? data_shift[23:20]+ 3: data_shift[23:20];end else if(cnt_shift == 5'd21)data_shift <= data_shift;	always@(posedge sys_clk or negedge sys_res)if(!sys_res)beginunit   <=    4'd0;ten    <=    4'd0;hun    <=    4'd0;tho    <=    4'd0;t_tho  <=    4'd0;h_tho  <=    4'd0;end else if(cnt_shift == 5'd21)beginunit   <=   data_shift[23:20];ten    <=   data_shift[27:24];hun    <=   data_shift[31:28];tho    <=   data_shift[35:32];t_tho  <=   data_shift[39:36];h_tho  <=   data_shift[43:40];end
endmodule

四、仿真验证

下边给出测试文件的代码：

`timescale 1ns/1ns
module tb_bcd_8421();
reg         clk    ;
reg         res    ;
reg   [19:0]data   ;
wire   [3:0]unit   ;
wire   [3:0]ten    ;
wire   [3:0]hun    ;
wire   [3:0]tho    ;
wire   [3:0]t_tho  ;
wire   [3:0]h_tho  ;initial beginclk <= 1'b0;res <= 1'b0;#200 res <= 1'b1;
end
always	#10 clk <= ~clk;
//assign data =  20'd987654;
initial  begindata <= 20'd987_654;#1000 data <= 20'd456_123;#2000 data <= 20'd1237_89;#500  data <= 20'd147_852;end
//两次数据间隔时间需大于840nsbcd_8421 u_bcd_8421(.sys_clk (clk)    ,.sys_res (res)    ,.data    (data)    ,.unit    ( unit )    ,.ten     ( ten  )    ,.hun     ( hun  )    ,.tho     ( tho  )    ,.t_tho   ( t_tho)    ,.h_tho   ( h_tho)
);endmodule

下图是Modelsim中仿真的结果：
