有必要仔细阐述这一节，目前就是用在数码管显示，在单片机使用时，我们通常是将十进制数字进行/和%运算，得到每个位置的十进制数字，在这里可能是为了节省使用存储器的量，运用的是加三移位法具体其实就是将每个数字不顾位置，各自转换为二进制形式

例如：

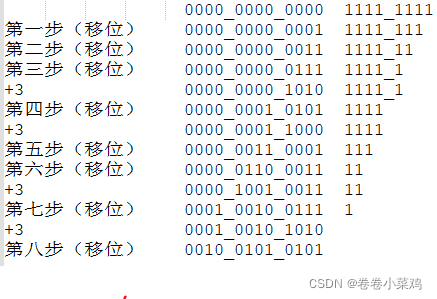

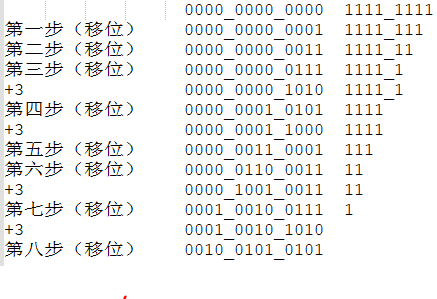

255 变成 0010 _0101_0101 的过程

移位的次数一定是该数字的二进制位数，加三不确定（加三也是要判断每4位的二进制大于4才加三，所以是每次移位以后都要判断）

module bcd_8421(input  wire sys_clk,input  wire  sys_rst,input  wire [19:0] data,output reg [3:0] ge,output reg [3:0] shi,output reg [3:0] bai,output reg [3:0] qian,output reg [3:0] wan,output reg [3:0] shi_wan);reg [4:0]  cnt_shift;  //移位判断计数器
reg [43:0] data_shift;  //移位判断数据寄存器
reg shift_flag;          //移位判断标志信号always @(posedge sys_clk or negedge sys_rst) //0到21的循环计数（移位加三的方式实现的话，首位各加一个，999_999十进制换算到二进制有20位）if(!sys_rst )cnt_shift <= 5'd0;else if ((cnt_shift==5'd21) && (shift_flag == 1'b1))cnt_shift <= 5'd0;else if (shift_flag == 1'b1)cnt_shift <= cnt_shift + 1'b1;else cnt_shift <= cnt_shift;always @(posedge sys_clk or negedge sys_rst) //移位判断标志信号，控制移位判断的先后顺序if(!sys_rst )shift_flag <= 1'b0;else shift_flag <= ~shift_flag;always @(posedge sys_clk or negedge sys_rst) //data_shift有44位，其中高24位是999_999形成的BCD码需要24位，低20位是999_999的二进制形式是20位if(!sys_rst )data_shift <=44'b0;else if (cnt_shift == 5'd0)data_shift <= {24'b0, data };	else if ((cnt_shift <= 5'd20)&&(shift_flag==1'b0))   //cnt_shift=0时，还是上次的，因为六位数最大变成二进制有20位，所以考虑有20次判断和移位操作，21次稳定，将它输出，begindata_shift[23:20] <= (data_shift[23:20]>4) ? (data_shift[23:20]+2'd3) : (data_shift[23:20]);data_shift[27:24] <= (data_shift[27:24]>4) ? (data_shift[27:24]+2'd3) : (data_shift[27:24]);data_shift[31:28] <= (data_shift[31:28]>4) ? (data_shift[31:28]+2'd3) : (data_shift[31:28]);data_shift[35:32] <= (data_shift[35:32]>4) ? (data_shift[35:32]+2'd3) : (data_shift[35:32]);data_shift[39:36] <= (data_shift[39:36]>4) ? (data_shift[39:36]+2'd3) : (data_shift[39:36]);data_shift[43:40] <= (data_shift[43:40]>4) ? (data_shift[43:40]+2'd3) : (data_shift[43:40]);end else if ((cnt_shift <= 5'd20)&&(shift_flag==1'b1))data_shift <= data_shift << 1;else 		data_shift <= data_shift;
always @(posedge sys_clk or negedge sys_rst) //当计数器等于20时，对各位置的赋值（BCD）if(!sys_rst )begin ge		  <= 4'b0;shi       <= 4'b0;bai       <= 4'b0;qian      <= 4'b0;wan       <= 4'b0;shi_wan   <= 4'b0;endelse if (cnt_shift == 5'd21)beginge		  <= data_shift[23:20];shi       <= data_shift[27:24];bai       <= data_shift[31:28];qian      <= data_shift[35:32];wan       <= data_shift[39:36];shi_wan   <= data_shift[43:40];end elsebeginge		  <=  ge		     ;shi       <=  shi        ;bai       <=  bai        ;qian      <=  qian       ;wan       <=  wan        ;shi_wan   <=  shi_wan    ;end 	endmodule



module vtf;// Inputsreg sys_clk;reg sys_rst;reg [19:0] data;// Outputswire [3:0] ge;wire [3:0] shi;wire [3:0] bai;wire [3:0] qian;wire [3:0] wan;wire [3:0] shi_wan;// Instantiate the Unit Under Test (UUT)bcd_8421 uut (.sys_clk(sys_clk), .sys_rst(sys_rst), .data(data), .ge(ge), .shi(shi), .bai(bai), .qian(qian), .wan(wan), .shi_wan(shi_wan));initial begin// Initialize Inputssys_clk = 0;sys_rst = 0;data = 0;// Wait 100 ns for global reset to finish#100;sys_rst <= 1'b1;data <= 20'd0;#100000;data <= 20'd123_456;#100000;data <= 20'd999_999;#100000;data <= 20'd123_895;#100000;data <= 20'd456_789;#100000;data <= 20'd999_999;#100000;data <= 20'd456_789;// Add stimulus hereendalways # 10 sys_clk = ~sys_clk;endmodule
