Route-Map:功能性非常强的策略列表，可以用来过滤路由也可以调整路由的属性，自身具备过滤功能。
Route-Map的作用:
1.在重发布的过程中做route-map，重发布过程中可以改变路由的属性；（次要作用）
2.PBR 策略路由；（次要作用）
3.BGP(基于属性的路由选路) ;(主要作用)
Route-Map的逻辑语句:
1.Match语句，匹配的作用，自上而下的匹配顺序;
2.Set语句，执行的作用;
Route-Map的写法：
1.横向match：

R1(config-route-map)#Match ip address acl 1 2 3             //逻辑or关系，match任何一个都执行set语句
R1(config-route-map)#Set tag 99

2.竖向match(三个不同的macth，逻辑and的关系，match所有，才执行下边的set语句):

R1(config-route-map)#Match ip address acl 1
R1(config-route-map)#Match metric 100
R1(config-route-map)#Match tag 99
R1(config-route-map)#Set type 1

3.竖向set(被match上的话执行所有，all的关系):
R1(config-route-map)#Set tag 99
R1(config-route-map)#Set metric100
R1(config-route-map)#Set type 1
注意:
1.Route-Map末尾隐含拒绝所有,所以最后要写允许所有的语句；
2.如果没有set语句的话，set nothing(什么都不做)；
3.如果没有match语句的话，match all(匹配所有)；
Route-Map简单应用实验解析:
1.在重发布过程中使用Route-Map，切记在使用ACL或Prefix-List抓取路由的时候只能使用permit，策略的制定执行由Route-Map完成。
在这里插入图片描述

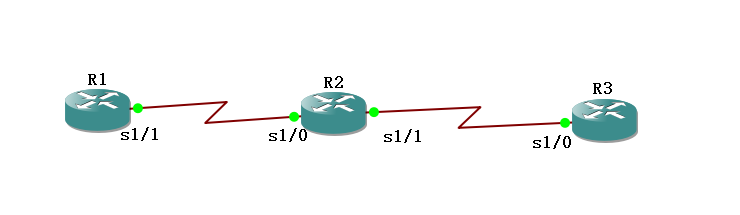

如图所示，为简单的拓扑部署图:
R1上loopback 0接口地址为1.1.1.0/24
R1上loopback 1接口地址为1.1.2.0/24
R1上loopback 2接口地址为1.1.3.0/24
R1上loopback 3接口地址为1.1.4.0/24
R1上serial 1/1接口地址为12.1.1.1/24
R2上serial 1/0接口地址为12.1.1.2/24
R2上serial 1/1接口地址为23.1.1.2/24
R3上serial 1/0接口地址为23.1.1.3/24
R1-R2间运行RIP路由协议，R2-R3间运行OSPF路由协议
现要求，RIP重发布进入OSPF的路由，1.1.1.0/24网段的路由被过滤掉，1.1.2.0/24网段的路由改为OSPF外部路由类型1，1.1.3.0/24网段的路由metric值调整为200，1.1.4.0网段的路由正常进入OSPF之中，12.1.1.0/24网段的路由tag标记为999。
1.抓取路由条目:

R2(config)#ip prefix-list ccie1 permit 1.1.1.0/24
R2(config)#ip prefix-list ccie2 permit 1.1.2.0/24
R2(config)#ip prefix-list ccie3 permit 1.1.3.0/24
R2(config)#access-list 1 permit 12.1.1.0

2.制定Route-Map:

R2(config)#route-map ccie deny 10
R2(config-route-map)#match ip address prefix-list ccie1
R2(config)#route-map ccie permit 20
R2(config-route-map)#match ip address prefix-list ccie2
R2(config-route-map)#set metric-type type-1
R2(config-route-map)#exit
R2(config)#route-map ccie permit 30
R2(config-route-map)#match ip add prefix-list ccie3
R2(config-route-map)#set metric 200
R2(config-route-map)#exit
R2(config)#route-map ccie permit 40
R2(config-route-map)#match ip address 1
R2(config-route-map)#set tag 999

3.重发布过程中调用Route-Map:

R2(config-router)#redistribute rip subnets route-map ccie

4.在R3路由器上查看Route-Map是否生效:

R3#show ip route ospf

在这里插入图片描述

R3#show ip ospf database             //查看tag标记是否存在

在这里插入图片描述 PBR:Policy Based Routing基于策略的路由(也称强制下一跳路由)
应用:在QOS中对路径进行控制;
通俗的讲就是当数据到达我这个路由器的时候不查路由表而是直接查看PBR策略列表进行转发。
PBR不用写空语句，匹配上就执行PBR，匹配失败就正常匹配路由表进行转发。
注意:
PBR在调用的时候只能在数据进入路由器的接口上调用，若本路由器自身接口访问目标，实施PBR，则使用本地PBR R1(config)#ip local policy route-map ccnp。
关于Route-Map在BGP协议中的应用，大家可以在浅谈"双平面"冗余架构一节进行简单的阅读，如有不足，还请多多支点。
总结:
对于Route-Map的应用，个人认为在重发布过程中使用时要切记最后的放空语句，否则末尾隐含拒绝所有的话，会导致收不到任何路由条目。
