各自摘抄整合，大多来自互联网，链接已全部放出来

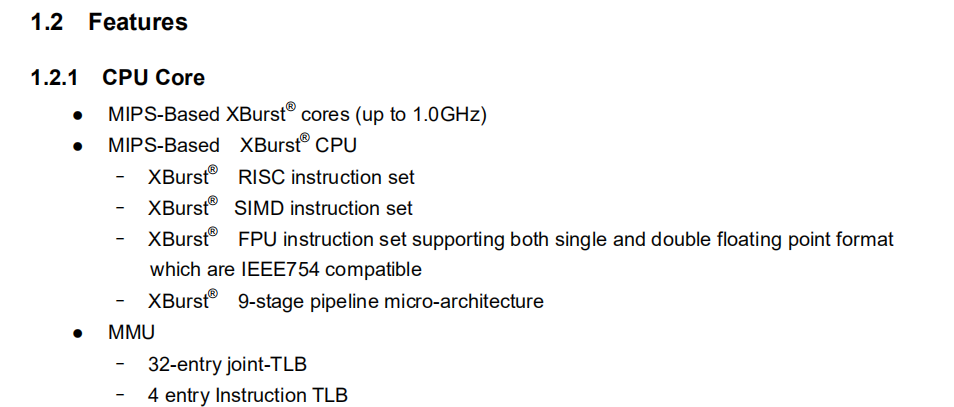

1.MIPS-Based XBurst® cores (up to 1.0GHz) 基于MIPS的XBurst®核(最高可达1.0GHz)
MIPS架构
　XBurst是北京君正针对移动多媒体便携产品推出的一种创新的32位嵌入式CPU技术，它重新定义了32位嵌入式微处理器核心的性能、多媒体能力、功耗和尺寸标准。XBurst各种性能指标远远领先于现有工业界32位CPU内核，在同样工艺下，XBurst运算性能提高80％以上，多媒体能力提高100%以上，功耗节省70%，尺寸节省50%。
　
XBurst包括以下几方面的内容：
　　一套兼容MIPS架构的RISC指令集。支持Linux、WinCE、大量的第三方软件和开发工具。
　　一套面向多媒体加速的SIMD指令集。SIMD指令有效地对视频编解码算法进行加速。
　　一个创新的微体系结构设计XBurst。XBurst在流水线设计上引入了创新元素，处理器能够在极低的功耗下高速发射执行指令。
　　XBurst在以下四个方面对移动多媒体便携设备提供了强大的支持：
　　高性能：XBurst 在0.18微米工艺下可以提供360MHz以上的稳定工作频率，其他工业界内核往往在200MHz以内。在同样工艺下, XBurst 性能提高80%以上。
　　多媒体性能：SIMD指令对视频解码效率

2.SIMD单指令流多数据流(SingleInstruction Multiple Data,SIMD)是一种采用一个控制器来控制多个处理器，同时对一组数据（又称“数据向量”）中的每一个分别执行相同的操作从而实现空间上的并行性的技术。在微处理器中，单指令流多数据流技术则是一个控制器控制多个平行的处理微元，例如Intel的MMX或SSE以及AMD的3D Now!技术。

3.FPU，即浮点运算器，纯硬件，涉及软件浮点运算需注意。 单精度浮点，双精度浮点

4.MMU内存管理单元
功能：SDRAM具有很高的响应速度，为何不使用SDRAM来执行程序呢？为了提高系统整体速度，可以这样设想，利用FLASH、ROM对系统进行配置，把真正的应用程序下载到SDRAM中运行，这样就可以提高系统的性能。然而这种想法又遇到了另外一个问题，当ARM处理器响应异常事件时，程序指针将要跳转到一个确定的位置，假设发生了IRQ中断，PC将指向0x18(如果为高端启动，则相应指向0vxffff_0018处)，而此时0x18处仍为非易失性存储器所占据的位置，则程序的执行还是有一部分要在FLASH或者ROM中来执行的。那么我们可不可以使程序完全都SDRAM中运行那？答案是肯定的，这就引入了MMU，利用MMU，可把SDRAM的地址完全映射到0x0起始的一片连续地址空间，而把原来占据这片空间的FLASH或者ROM映射到其它不相冲突的存储空间位置。例如，FLASH的地址从0x0000_0000－0x00ff_ffff,而SDRAM的地址范围是0x3000_0000－0x31ff_ffff，则可把SDRAM地址映射为0x0000_0000－0x1fff_ffff而FLASH的地址可以映射到0x9000_0000－0x90ff_ffff（此处地址空间为空闲，未被占用）。映射完成后，如果处理器发生异常，假设依然为IRQ中断，PC指针指向0x18处的地址，而这个时候PC实际上是从位于物理地址的0x3000_0018处读取指令。通过MMU的映射，则可实现程序完全运行在SDRAM之中。

5.Cache Memory也被称为Cache，是存储器子系统的组成部分，存放着程序经常使用的指令和数据，这就是Cache的传统定义。从广义的角度上看，Cache是快设备为了缓解访问慢设备延时的预留的Buffer，从而可以在掩盖访问延时的同时，尽可能地提高数据传输率。 快和慢是一个相对概念，与微架构(Microarchitecture)中的 L1/L2/L3 Cache相比， DDR内存是一个慢速设备；在磁盘 I/O 系统中，DDR却是快速设备，在磁盘 I/O 系统中，仍在使用DDR内存作为磁介质的Cache。在一个微架构中，除了有L1/L2/L3 Cache之外，用于虚实地址转换的各级TLB， MOB( Memory Ordering Buffers)、在指令流水线中的ROB，Register File和BTB等等也是一种Cache。我们这里的Cache，是狭义 Cache，是CPU流水线和主存储器的 L1/L2/L3 Cache。

6.little endian 小端模式
