X1000 音频驱动架构笔记

使用开发板X1000_HALLEY2_V2.0，源码为北京君正官方源码V7.0版本，与V6.0无太多差异

项目中遇到的问题

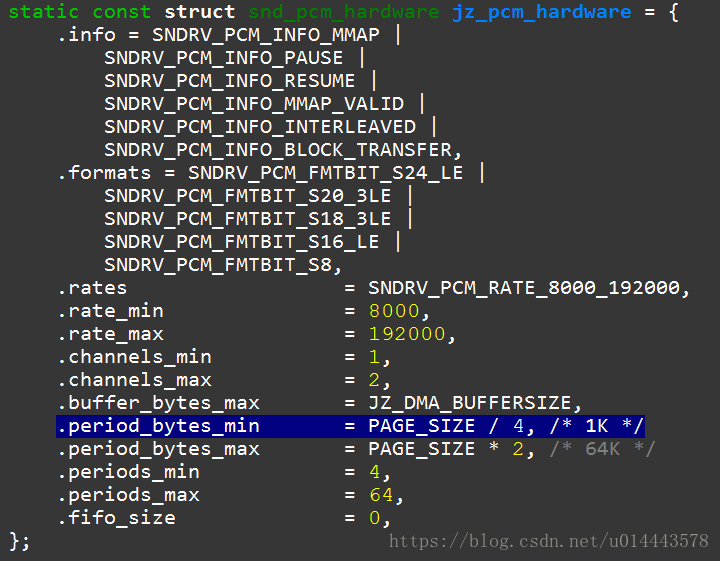

这是内核源码中设置所导致的，可能官方认为X1000这样设置会最好，可是我们需要小于30MS 的周期设置，所以需要修改内核源码。需要修改文件 asoc-dms-v13.c 中 PAGE_SIZE / 4 —> PAGE_SIZE / 8:

修改代码截图

源码分析

查看编译内核目录，编译进可执行程序中的关于音频的文件为：

./sound_core.o
./core/snd-page-alloc.o
./core/misc.o
./core/jack.o
./core/memalloc.o
./core/pcm_lib.o
./core/pcm_memory.o
./core/sound.o
./core/init.o
./core/device.o
./core/snd-compress.o
./core/snd-pcm.o
./core/pcm_native.o
./core/built-in.o
./core/snd-timer.o
./core/memory.o
./core/control.o
./core/info.o
./core/pcm_misc.o
./core/compress_offload.o
./core/pcm.o
./core/pcm_timer.o
./core/snd.o
./core/timer.o
./soundcore.o
./soc/soc-dapm.o
./soc/soc-compress.o
./soc/soc-jack.o
./soc/snd-soc-core.o
./soc/soc-io.o
./soc/soc-utils.o
./soc/soc-pcm.o
./soc/soc-cache.o
./soc/soc-core.o
./soc/ingenic/snd-asoc-pcm-dump.o
./soc/ingenic/snd-asoc-dmic-dump.o
./soc/ingenic/snd-asoc-aic-v12.o
./soc/ingenic/snd-asoc-icdc-d3.o
./soc/ingenic/snd-soc-phoenix-icdc.o
./soc/ingenic/asoc-board/phoenix_icdc.o
./soc/ingenic/icodec/icdc_d3.o
./soc/ingenic/icodec/dmic_dump.o
./soc/ingenic/icodec/pcm_dump.o
./soc/ingenic/snd-asoc-dmic-v13.o
./soc/ingenic/asoc-v13/asoc-i2s-v13.o
./soc/ingenic/asoc-v13/asoc-dma-v13.o
./soc/ingenic/asoc-v13/asoc-pcm-v13.o
./soc/ingenic/asoc-v13/asoc-dmic-v13.o
./soc/ingenic/snd-asoc-dma-v13.o
./soc/ingenic/snd-asoc-pcm-v13.o
./soc/ingenic/asoc-v12/asoc-aic-v12.o
./soc/ingenic/snd-asoc-i2s-v13.o
./last.o

根据ASOC音频架构，LINUX 内核中分为 machine, platform, codec 三部分，采用分隔的思想，这三部分之间的关系，下面的大神分析的很透彻，我就不重复了。
https://blog.csdn.net/DroidPhone/article/details/6271122

machine

搜索编译的文件，寻找出 machine 部分的代码为 phoenix_icdc.c

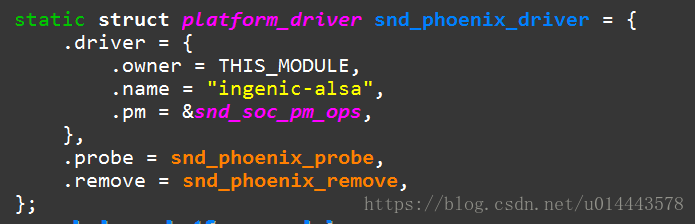

machine 部分源码
以上为 machine 驱动文件的 Platfoem driver 结构体，当 platform 设备与驱动都注册挂接到 platform 总线上的时候，会调用驱动的 probe 所指向的函数，即 snd_phoenix_probe;

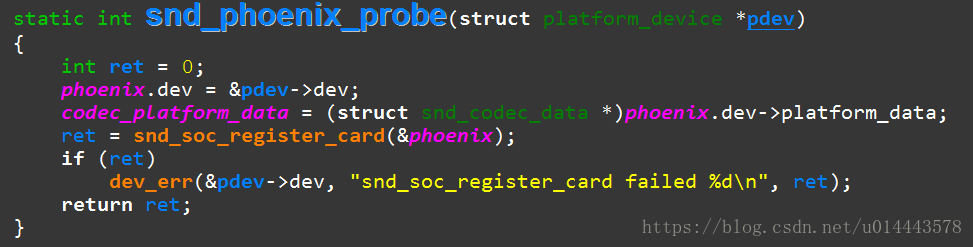

函数snd_phoenix_probe
