交换机基本命令模式

对于思科交换机来说，主要有2种配置途径：
其一，使用交换机自带的Console线缆连接到计算机的COM口，然后利用计算机的超级终端软件直接配置，首次配置通常使用这种方式；
其二，通过telnet方式远程访问、配置交换机，这种方式要求此交换机已配置有IP地址且已接入计算机网络。
1）通过超级终端访问交换机
2）交换机工作模式的进入与退出

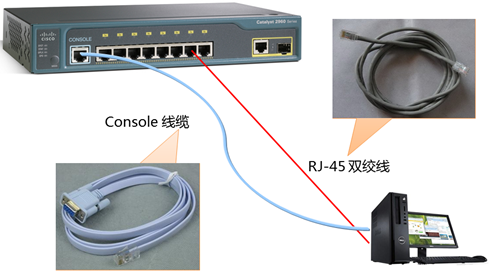

真实设备环境，如图所示。
在这里插入图片描述

本例中的配置练习可采用思科模拟器 —— Cisco Packet Tracer 6.2来实现。

安装Packet Tracer 6.2

双击安装包执行默认安装，然后将中文语言文件Chinese.ptl解压到安装目录下的多语言文件夹，比如C:\Program Files (x86)\Cisco Packet Tracer 6.0\languages。

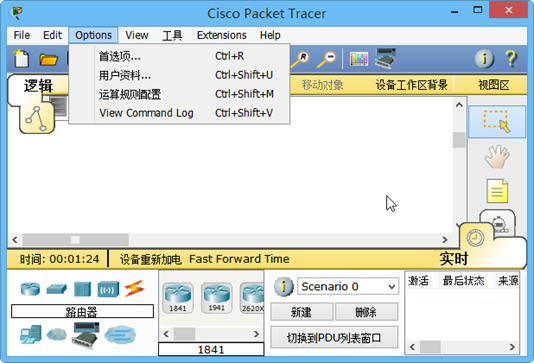

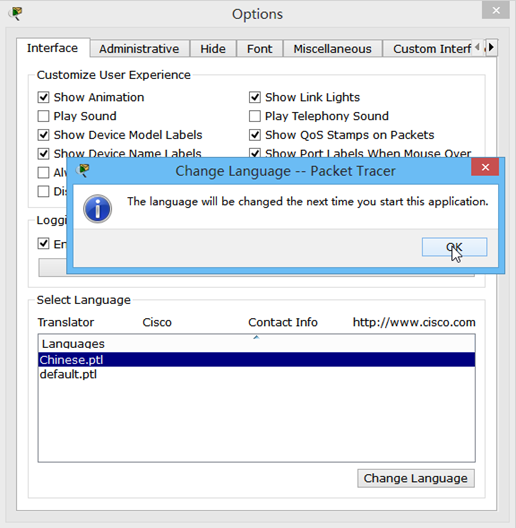

双击桌面的Cisco Packet Tracer快捷方式以启动程序，打开菜单“Options”–>“Preferences”–>切换到“Interface”选项卡–>选择下方的Chinese.ptl–>单击右下角“Change Language”按钮，弹出提示时单击“OK”，如图所示。
在这里插入图片描述
关闭当前Packet Tracer程序，然后再重新启动此程序，可发现已经变成中文语言界面了（当前汉化的还不完整），如图所示。

（2）建立实验网络拓扑

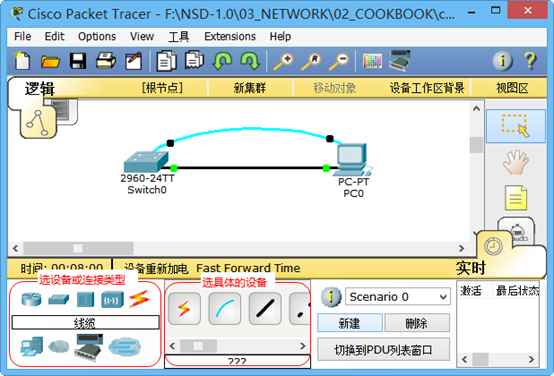

在Packet Tracer程序主窗口中，添加一台Cisco 2960交换机、一台普通PC机，并添加Console连接、直通网线连接，如图-4所示，确认完毕后将当前拓扑结构保存为c2960-pc.pkt文件。
在这里插入图片描述
其中，连接细节如下：
交换机的Console口 <–> PC机的RS 232串口。
交换机的FastEthernet0/24接口 <–> PC机的FastEthernet0网卡。

一：通过超级终端访问交换机。

（1）配置并打开超级终端

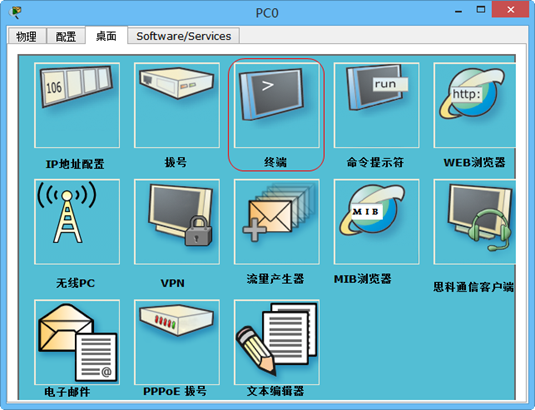

在此前建立的Packet Tracer实验拓扑环境中，单击PC机以打开此设备，确认电源已启动（机箱示意图上的指示灯为黄绿色），切换到“桌面选项卡”，如图所示，找到其中的“终端”并单击打开。

在这里插入图片描述

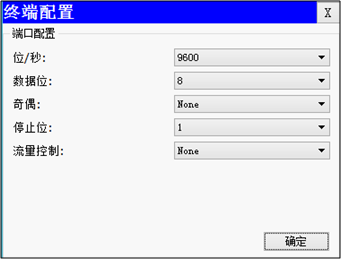

在弹出的终端配置窗口中，如图所示，单击“确定”以接受默认值。

在这里插入图片描述
接下来就可以看到“终端”窗口了，其中显示了通过Console线连接的交换机初始化信息，回车后可进入交换机的“Switch>”配置系统，如图所示。

提示：在Packet Tracer环境中，可直接单击交换机图标，然后切换到“命令行”选项卡，也可以进入IOS配置环境。

步骤二：交换机工作模式的进入与退出

（1）交换机工作模式的进入如下：

Switch>enable   //切换为特权模式
Switch# configure terminal      //进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#interface fastEthernet 0/1      //进入接口模式
Switch(config-if)#

（2）交换机工作模式的退出下：

Switch(config-if)#exit                           //接口模式退到全局配置模式
Switch(config)#exit                              //全局配置模式退到特权模式
Switch#exit                                       //特权模式退到用户模式
Switch>

注：exit 返回上一模式
end 从接口或者全局配置模式回到特权模式，快捷键Ctrl+z同等效果
思科设备命令行不区分大小写，与Linux命令行不同
命令输入错误卡住时同时按键盘ctrl+shift+6这三个键即可
