一、操作说明

在QoS测试中，经常要设置不同优先级的报文，来验证被测设备对于优先级的调度。所以，我们就要了解如何设置IPv6和IPv6报文中的DSCP（大部分使用DSCP值，也会用到TOS值）
这里我们使用测试接交换机，交换机转发测试仪发出的报文，我们在接收端口抓包，验证配置正确性。

二、测试拓扑

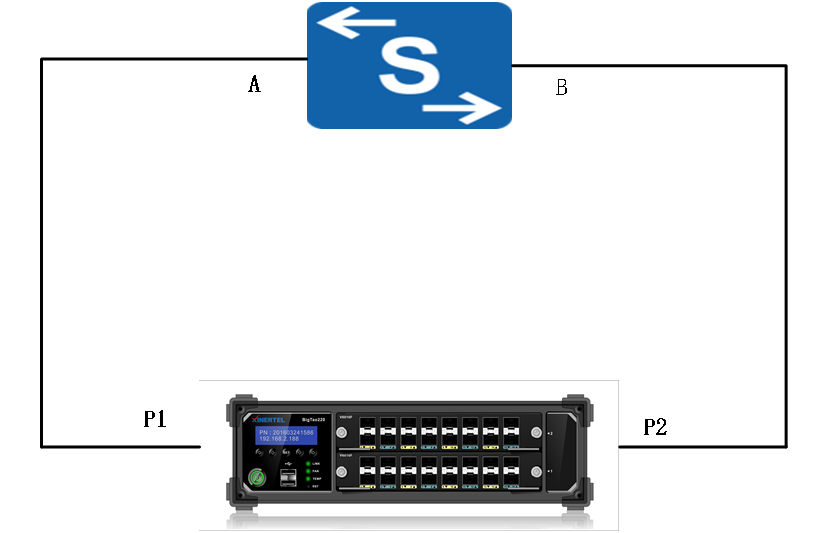

拓扑说明
测试仪两个端口和DUT两个端口相连
测试P1端口发出流量，经过DUT转发后，从B端口发出，进入P2端口。

三、测试思路

1.创建两个Port之间的流量，这里为了便捷就使用Raw流。
2.修改IPv4和IPv6报文中的DSCP值，在接收端口抓包查看DSCP字段是否符合设置预期

四、测试步骤

1、IPv4报文DSCP值设置

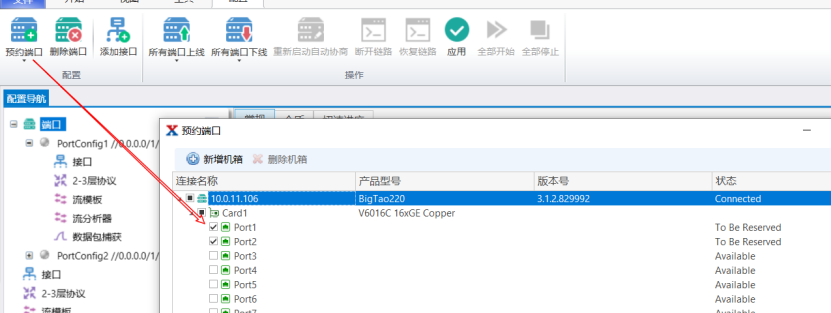

（1）占用端口

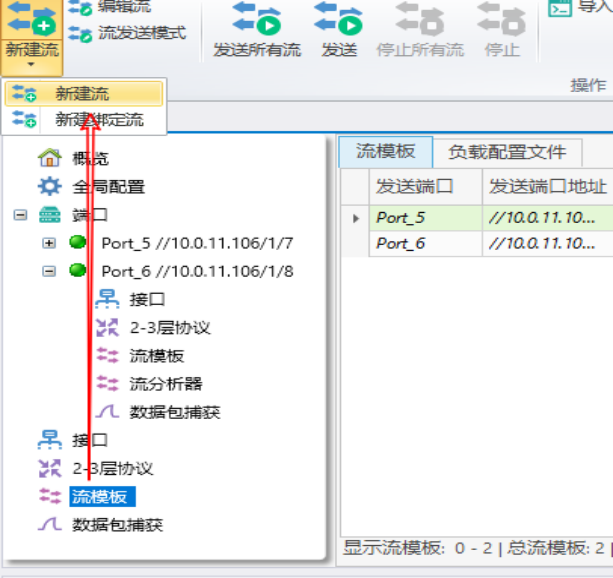

（2）创建流量，这里为了便捷，使用RAW流

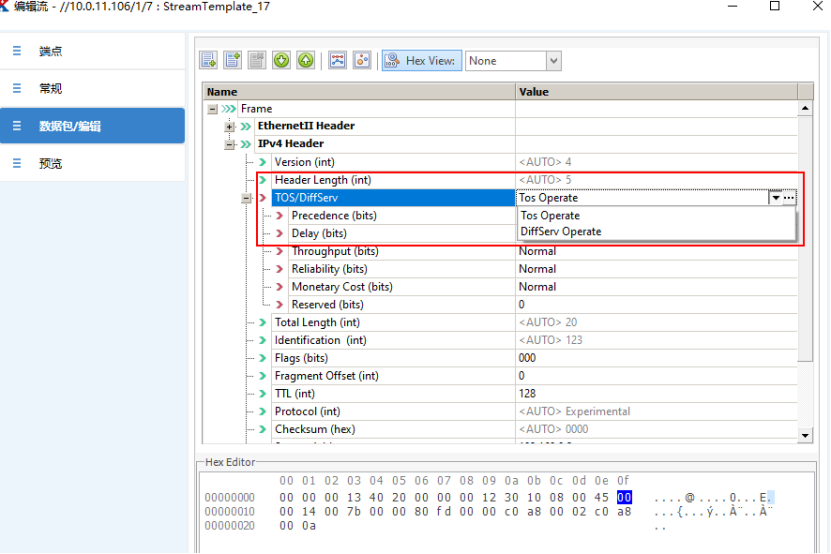

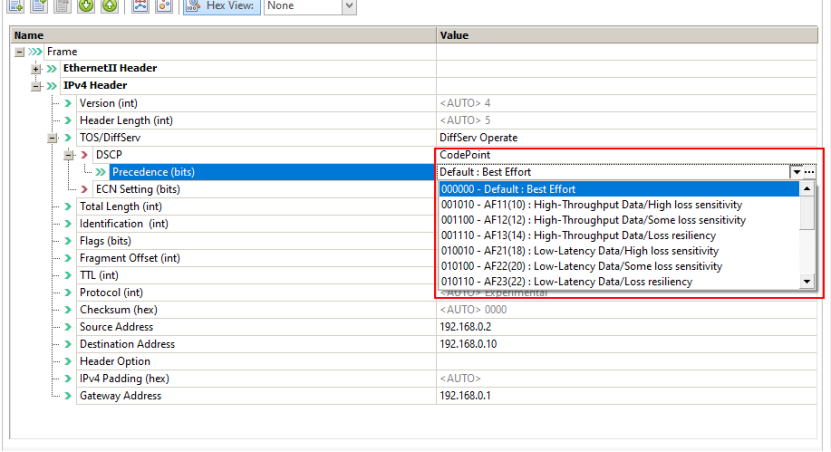

（3）设置IPv4头部中的DSCP值。首先选在TOS或DSCP，这里我们以DSCP为例。

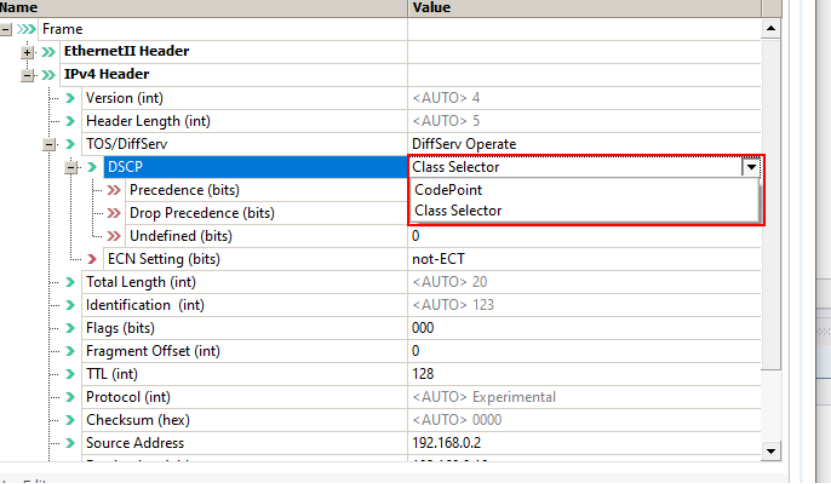

设置DSCP类型。这里有两个类型：CodePoint和Class Selector。

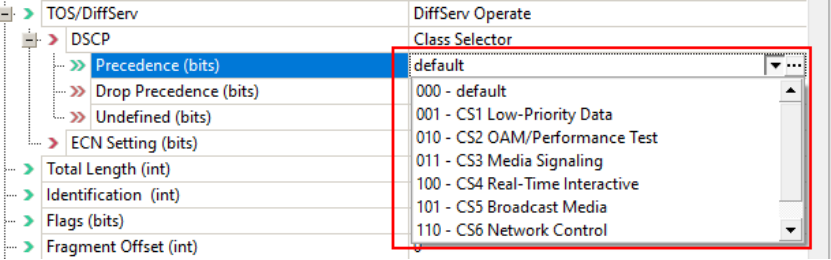

其中，Class Selector对应我们常说的AFxx

其中，CodePoint，对应我们常说的CSxx。这里根据客户要要求设定。

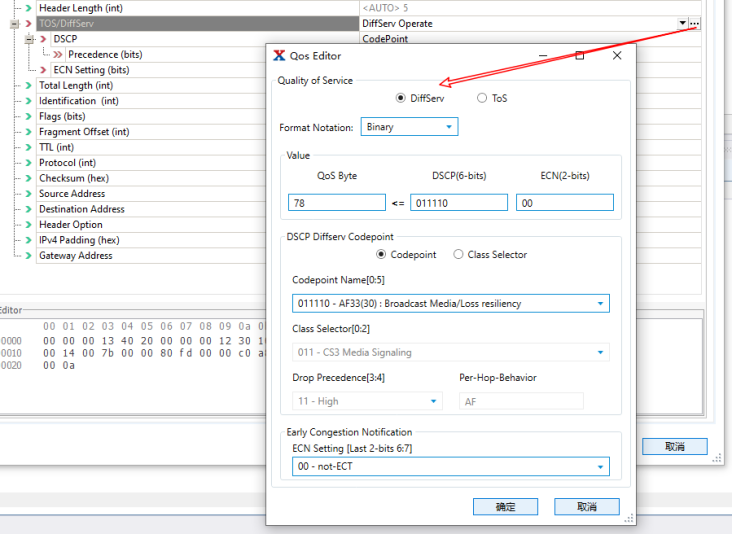

另外，点击QoS Edit按钮，这里可以看到DiffServ和ToS的设置，以及DiffServ下，CodePoint和Cass Selector的对应关系。

2、IPv6报文的DSCP值设置
（1）设置RAW流

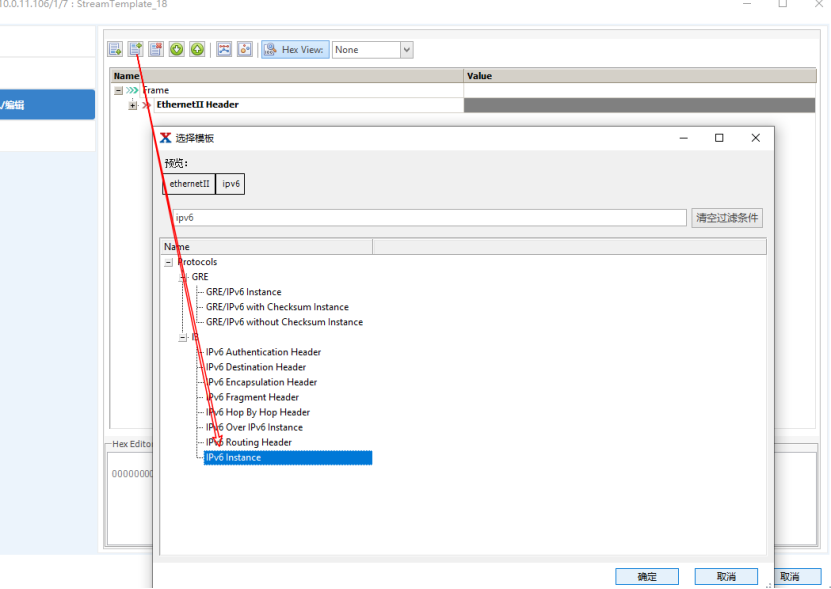

（2）将IPv4头删除，添加IPv6报文头

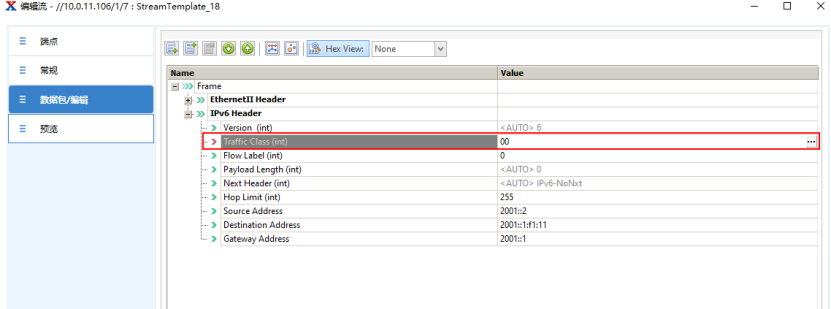

（3）可以看到，报文头里只有Traffic Class（十进制）字段，我们就要通过设置Traffic Class字段，来实现DSCP值的设置。

这里需要注意下，我们首先看下报文中的DSCP值。Traffic Class字段有8bits，其中前6bits是DSCP值，后2bits是ECN（默认00）

因此，我们在报文编辑时填的Traffic Class数值时包括ECN的。

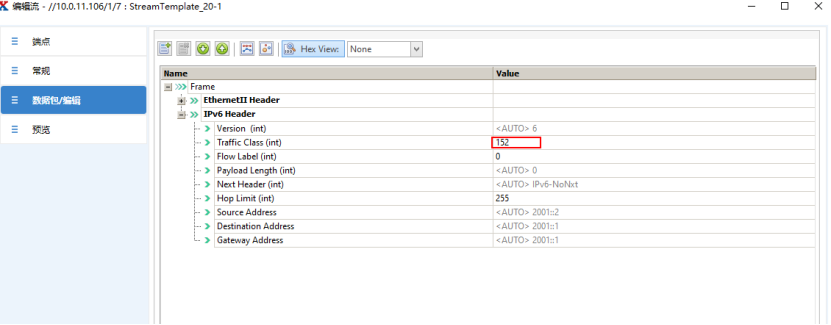

（4）编辑Traffic Class字段

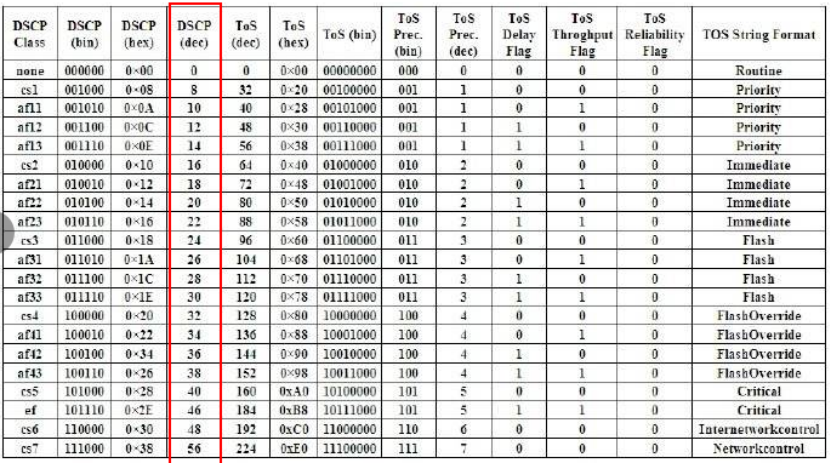

我们先找到DSCP值10进制的编码表，例如下面这张。因为后面还有两个bit的ECN值00。所以我们把10进制的DSCP值*4，就得到了10进制的Traffic Class值。

例如，我们这里使用AF43对应10进制38， 38*4=152。

（5）发送流量，接收端口抓包，显示DSCP值为AF43
