【MFC】Ribbon界面开发（三）

01.目录

02.本文内容

上一节中讲了为Ribbon Bar添加控件的方法。本节将继续完善前面的实例，讲解一些稍复杂的控件的添加方法，及如何为它们添加消息处理函数。

消息处理函数，在消息处理机制那节有介绍，忘记了可以去看看。

03.完善Ribbon实例

3.1 为Ribbon bar 添加更多的Ribbon控件

下面我将在原有的基础上添加下拉菜单、Check Box、Combo Box等Ribbon控件。

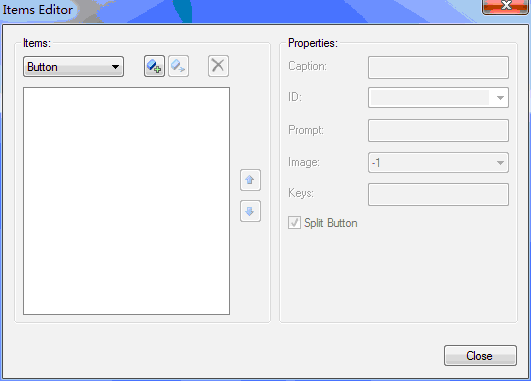

首先把“Small Button”面板上的“Click”按钮改造成一个下拉菜单。“Click”按钮有一个Behavior属性Menu Items，默认为Empty，选中它右侧会出现一个浏览按钮，点击浏览按钮会弹出“Items Editor”对话框，如下图：

我们可以在上图Items下的组合框中选择按钮、分割线等，点击组合框右侧的Add按钮将其添加到下拉菜单中，添加按钮后在Properties分组中可以设置Caption（标题）、ID、Image（图片）等属性。这里我们添加两个按钮，Caption属性分别为One Click、Double Click，ID分别为ID_ONE_CLICK、ID_DOUBLE_CLICK，Image等属性就不设置了。

“Click”右侧多了一个向下的箭头，运行程序后点击此箭头会显示包含One Click和Double Click按钮的下拉菜单。另外，上图中有一个按钮鸡啄米用红线指示了其提示信息-“Test Ribbon”，点击了此按钮我们就可以不运行程序而直接查看Ribbon界面效果。

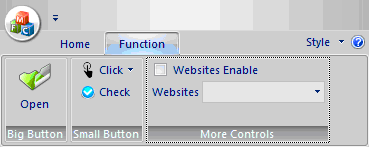

在Small Button面板的右侧再添加一个面板“More Controls”，然后在Toolbox工具中找到Check Box和Combo Box控件拖入新面板，Check Box的Caption属性设为“Websites Enable”，Combo Box的属性设为“Websites”。效果图如下：

我们为Websites组合框（Combo Box）添加两个下拉选项，方法是，右键点击Websites组合框，选择“Properties”，显示出其属性页，修改Data属性为“www.baidu.com;www.taobao.com”，这样就为此Combo Box添加两个网址选项。

3.2 为Ribbon控件添加消息处理函数

前面控件都添加好了，接下来我们就为控件添加消息处理函数。
步骤如下：

首先为Open按钮添加单击事件的消息处理函数，其ID修改为ID_OPEN_BUTTON，然后右键点击Open按钮，选择“Add Event Handler”，弹出Event Handler Wizard对话框，右侧的Class list中选择“CMainFrame”，左侧的Message Type中选择“COMMAND”，最后点击“Add and Edit”按钮，CMainFrame类中就添加了void CMainFrame::OnOpenButton()成员函数。

熟悉MFC的可能看到了，其实消息处理函数的添加过程与普通控件是类似的。最后修改void CMainFrame::OnOpenButton()函数的函数实现如下：

void CMainFrame::OnOpenButton()
{   // TODO: Add your command handler code here   MessageBox(_T("Open Button!"));   // 弹出对话框，提示“Open Button!”
}

因为只是为了讲解按钮的消息处理函数的添加，所以没有写复杂的代码，只写了一个弹出MessageBox的语句。运行程序，在结果界面的Function类别的Big Button面板中，点击Open按钮就会弹出一个对话框，并显示“Open Button!”。

我们再为Websites组合框添加消息处理函数（方法同上），同样也为其在CMainFrame类中添加COMMAND消息处理函数–void CMainFrame::OnWebsitesCombo()，修改此函数实现如下：

void CMainFrame::OnWebsitesCombo()
{   // TODO: Add your command handler code here   // 获取Combo Box控件的指针   CMFCRibbonComboBox* pComboBox = DYNAMIC_DOWNCAST(CMFCRibbonComboBox, m_wndRibbonBar.FindByID(ID_WEBSITES_COMBO));   // 获取Combo Box控件当前选中项的索引   int nCurSel = pComboBox->GetCurSel();   if (nCurSel >= 0)   {   // 如果索引大于等于0，则说明有选中项，弹出对话框并显示选中项的信息   MessageBox(pComboBox->GetItem(nCurSel));   }   else  {   // 如果索引小于0，则说明没有选中项，弹出对话框提示用户进行选择   MessageBox(_T("Please select one item!"));   }
}

运行程序，在结果界面中，改变WebSites组合框的选中项，则会弹出对话框显示选中项的信息。

然后我们为Websites Enable复选框添加消息处理函数。默认情况下Check Box控件不会因为用户的点击而改变状态，这就需要我们通过代码来实现正常的复选功能。
我们需要一个变量保存Check Box的当前选中状态，所以在MainFrm.h文件中为CMainFrame类添加一个BOOL型的成员变量m_bWebsitesEnable，并在CMainFrame类的构造函数中为其初始化：

CMainFrame::CMainFrame()
{   // TODO: add member initialization code here   theApp.m_nAppLook = theApp.GetInt(_T("ApplicationLook"), ID_VIEW_APPLOOK_OFF_2007_BLUE);   // 初始化为TRUE，即复选框为选中状态   m_bWebsitesEnable = TRUE;
}

接下来仍然采用1中的方法为Websites Enable复选框在CMainFrame类中添加COMMAND消息处理函数，并修改其函数体如下：

void CMainFrame::OnWebsitesCheck()
{   // TODO: Add your command handler code here   // 为m_bWebsitesEnable取反，即切换复选框的状态   m_bWebsitesEnable = !m_bWebsitesEnable;
}

但是现在复选框的状态只是保存到了变量中，我们还要根据变量值改变复选框的显示状态，这就需要再为Check Box添加一个UPDATE_COMMAND_UI消息处理函数，方法仍旧是右键点击Check Box，选择“Add Event Handler”，在弹出的Event Handler Wizard对话框的Class list中选择“CMainFrame”，Message type中则选择UPDATE_COMMAND_UI，最后点“Add and Edit”，这样就添加了UPDATE_COMMAND_UI消息处理函数，修改此函数实现如下：

void CMainFrame::OnUpdateWebsitesCheck(CCmdUI *pCmdUI)
{   // TODO: Add your command update UI handler code here   // 根据当前变量值设置复选框状态   pCmdUI->SetCheck(m_bWebsitesEnable);
}

这时你可以试着运行下程序，点击Website Enable复选框，它已经能成功的改变状态了。

除了以上功能，我们还要实现一个稍复杂的功能，就是如果选中Websites Enable复选框则激活Websites组合框，而如果取消选中则禁用Websites组合框。这就需要我们为Websites组合框添加UPDATE_COMMAND_UI消息处理函数了，添加方法同上，这里不再赘述。修改函数实现为：

void CMainFrame::OnUpdateWebsitesCombo(CCmdUI *pCmdUI)
{   // TODO: Add your command update UI handler code here   // 根据Websites Enable复选框的状态确实激活还是禁用   pCmdUI->Enable(m_bWebsitesEnable);
}

运行程序，试着改变Websites Enable复选框的状态，Websites组合框的使能状态也会跟着改变。
最后，再简单讲讲如何为Ribbon Bar左上角的圆形菜单按钮和快速访问工具栏添加新项。

04.扩展内容（快速访问工具栏）

贴上一张图片先看看具体是啥东西。

在这里插入图片描述
圆形菜单按钮的属性页中有一个Buttons属性，可以点击其右侧浏览按钮弹出Items Editor对话框，使用该对话框可以在菜单按钮的弹出菜单窗口中添加右下角的按钮。还有一个Main Items属性，点其右侧浏览按钮也会弹出Items Editor对话框，通过它可以为圆形菜单按钮添加菜单项。

快速访问工具栏的属性页中有一个QAT Items属性，点击其右侧浏览按钮弹出QAT Items Editor对话框，使用该对话框可以在快速访问工具栏中添加新项。

这样，MFC快速访问工具栏也可以添加新的选项了。

05.总结

通过三篇文章的了解，想必对MFC中的Ribbon也算有了一定概念了。
https://blog.csdn.net/m0_43458204/article/details/107184067
https://blog.csdn.net/m0_43458204/article/details/107184964
上面就是前两篇的链接了。
如果有什么疏漏或者错误的地方，请一定要指出来，谢谢大家。
