HOG概述

HOG (Histogram of Oriented Gradients),即方向梯度的直方图.它统计某个方向区间内的梯度大小(即 voting vector,投票矢量).核心思想是把每个图像模块划分为固定大小的8X8单元格, 描述梯度的幅度和方向.将每个模块对应的HOG特征描述为重要的跟踪信息，再通过Gamma去高光等处理准确提取的图像的特征信息。
即在所有的64个单元格上单独计算直方图,指定x轴设置的区间数, x轴表示梯度方向,它的范围指定为0~180°.
在这里插入图片描述
图1 梯度方向分割
计算直方图的函数代码实现

'''
函数名称：calc_hist
功能：计算直方图
输入：
mag    幅值矩阵
angle  角度矩阵，范围在 0-180
bin_size    直方图区间大小
输出：
hist    直方图
'''
def calc_hist(mag, angle, bin_size=9):hist = np.zeros((bin_size,), dtype=np.int32)bin_step = 180 // bin_sizebins = (angle // bin_step).flatten()flat_mag = mag.flatten()for i,m in zip(bins, flat_mag):hist[i] += mreturn hist

之后计算单元格的部分:

# 将图像切成多个cellcell_size = 8bin_size = 9img_h, img_w = gray.shape[:2]cell_h, cell_w = (img_h // cell_size, img_w // cell_size)cells = np.zeros((cell_h, cell_w, bin_size), dtype=np.int32)for i in range(cell_h):cell_row = cell_size * ifor j in range(cell_w):cell_col = cell_size * jcells[i,j] = calc_hist(mag[cell_row:cell_row+cell_size, cell_col:cell_col+cell_size], angle[cell_row:cell_row+cell_size, cell_col:cell_col+cell_size], bin_size)

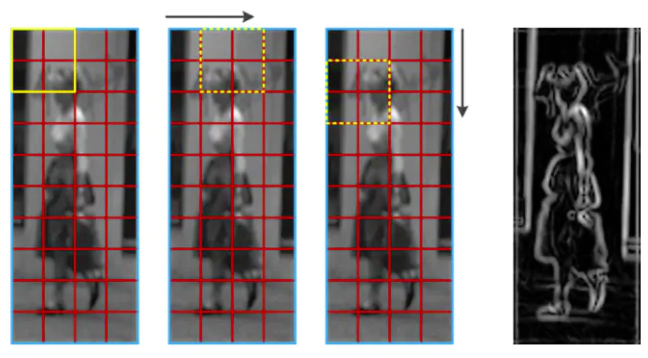

多个单元格组合成一个块.即图中黄色格子.每个单元格上面有一个9维的表示直方图大小的向量,那么一个块就有2X2X9=36维向量, 块就是要把每次选中的这36维向量做规范化,得到新的36维向量.
在这里插入图片描述

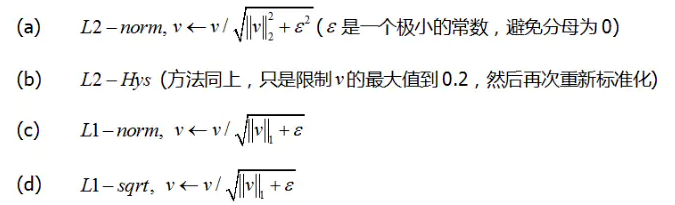

规范化的方法有:

通常使用L2-Norm,先对整个整个向量的各个元素都求平方然后求和、开根号作为规范化因子，然后对原向量中每一个元素都除以这个规范化因子。
L2 规范化的函数实现代码:

# 归一化cells
def l2_norm(cells):block = cells.flatten().astype(np.float32)norm_factor = np.sqrt(np.sum(block**2) + 1e-6)block /= norm_factorreturn block

再利用之前得到的单元格和规范化函数就可以写块实现的操作了.

# 多个cell融合成blockblock_size = 2block_h, block_w = (cell_h-block_size+1, cell_w-block_size+1)blocks = np.zeros((block_h, block_w, block_size*block_size*bin_size), dtype=np.float32)for i in range(block_h):for j in range(block_w):blocks[i,j] = l2_norm(cells[i:i+block_size, j:j+block_size])

把这么多个 block 的 36维向量拼起来就是 HOG 特征描述子（descriptor）了，在这里来说就是把 blocks 这个 3 维的矩阵摊平，也只要一行代码：

blocks = blocks.flatten()

我把整个 HOG 的计算过程封成了一个函数，是这样的：

# 计算HOG特征
def calc_hog(gray):''' 计算梯度 '''dx = cv2.Sobel(gray, cv2.CV_16S, 1, 0)dy = cv2.Sobel(gray, cv2.CV_16S, 0, 1)sigma = 1e-3# 计算角度angle = np.int32(np.arctan(dy / (dx + sigma)) * 180 / np.pi) + 90dx = cv2.convertScaleAbs(dx)dy = cv2.convertScaleAbs(dy)# 计算梯度大小mag = cv2.addWeighted(dx, 0.5, dy, 0.5, 0)print('angle\n', angle[:8,:8])print('mag\n', mag[:8,:8])''' end of 计算梯度 '''# 将图像切成多个cellcell_size = 8bin_size = 9img_h, img_w = gray.shape[:2]cell_h, cell_w = (img_h // cell_size, img_w // cell_size)cells = np.zeros((cell_h, cell_w, bin_size), dtype=np.int32)for i in range(cell_h):cell_row = cell_size * ifor j in range(cell_w):cell_col = cell_size * jcells[i,j] = calc_hist(mag[cell_row:cell_row+cell_size, cell_col:cell_col+cell_size], angle[cell_row:cell_row+cell_size, cell_col:cell_col+cell_size], bin_size)# 多个cell融合成blockblock_size = 2block_h, block_w = (cell_h-block_size+1, cell_w-block_size+1)blocks = np.zeros((block_h, block_w, block_size*block_size*bin_size), dtype=np.float32)for i in range(block_h):for j in range(block_w):blocks[i,j] = l2_norm(cells[i:i+block_size, j:j+block_size])return blocks.flatten()

假设输入的图片是 64 x 128 的，cell 就会有 8 x 16 = 128个，block 就有 (8-2+1) x (16 - 2 + 1) = 105 个，每个 block 有 36 维向量，总共就是 105 x 36 = 3780维向量，这个向量就是对应这张图片的 HOG 特征。用其他特征得到的东西也是大同小异，都是不同大小表示不同信息的特征。

特征相当于该物体的 ID，如果同类的物体的特征很相似，我们就说这个特征至少对于该类物体的区分度很好。拿深度神经网络来说，用它做人脸识别的时候，也是输入图片，输出这么一个长长的向量，如果对于同一个人，这些产生的向量的距离很近，而对于不同人的距离则很远，就说这个神经网络精度很高，但本质的流程和这些人工设计的特征没有任何区别。
HOG检测器默认属性，RGB颜色空间，无伽马校正； [−1,0,1]梯度滤波器，无平滑；线性梯度投票在0◦–180◦中的9个方向仓中；四个8×8像素单元的16×16像素块; σ= 8像素的高斯空间窗； L2-Hys（Lowe样式修剪的L2范数）块归一化；块间距为8个像素（因此每个单元的覆盖率为4倍）； 64×128检测窗口；线性SVM分类器。

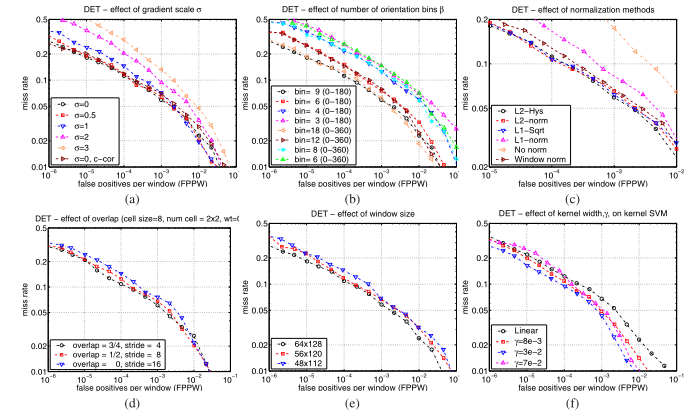

图1总结了各种HOG参数对整体检测性能的影响。这些将在下面详细讨论。主要结论是，为了获得良好的性能，应使用精细比例的导数（基本上不进行平滑处理），多个方向框以及中等大小的，高度归一化的重叠描述符块。

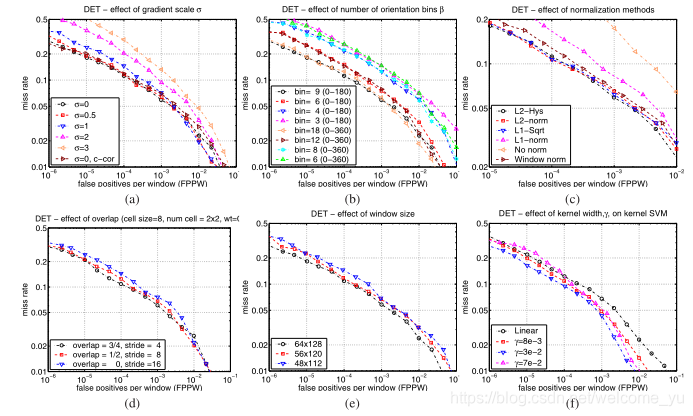

图1 .有关详细信息，请参见文本。（a）使用精细的导数比例可以显着提高性能。（“ c-cor”是一维三次校正点导数）。（b）增加定向箱的数量可显着提高性能，直到在0°至180°范围内间隔约9个箱。（c）不同块归一化方案的影响（见第6.4节）。（d）使用重叠的描述符块可将丢失率降低约5％。（e）减少64×128检测窗口周围的16个像素边距会使性能降低约4％。（f）使用高斯内核SVM exp（-γ？x1-x2？2）将性能提高约3％。
图1 .中（a）使用精细的导数比例可以显着提高性能。（“ c-cor”是一维三次校正点导数）。（b）增加定向箱的数量可显着提高性能，直到在0°至180°范围内间隔约9个箱。（c）不同块归一化方案的影响。（d）使用重叠的描述符块可将丢失率降低约5％。（e）减少64×128检测窗口周围的16个像素边距会使性能降低约4％。（f）使用高斯内核SVM exp（-γ？x1-x2？2）将性能提高约3％。

应用示例

特征区分度:
首先要介绍一下我使用的公开数据集 INRIA Person，这是一个公开的行人数据集，里面分为正样本和负样本，正样本几乎都是直立的老外行人，负样本是一些风景图片，可以给大家看一眼，这个数据集也能从网上直接下载。
在这里插入图片描述

我会把所有图片缩放到高度 128 和宽度 64，因此每张图片的 HOG 特征长度是 3780，如果我把所有这些 3780 维的向量都放在 3780 维空间上去看它们的分布，可能正样本会聚集在一堆，负样本聚在另一堆，这样是最好的，但是我们没办法可视化 3780 维的空间，所以我的做法是用 PCA（主成分分析）把它们压到二维，在二维平面上去看。
核心代码是这样的，需要 sklearn 和 scipy，可以通过 pip 安装：

from sklearn.decomposition import PCA
import matplotlib.pyplot as plt# PCA 降维
pca = PCA(n_components=2, copy=True)
data_size = 500
pos_features = pca.fit_transform(pos_features[:data_size])
neg_features = pca.fit_transform(neg_features[:data_size])
# 显示
plt.plot(pos_features[:,0], pos_features[:,1], 'ro')
plt.plot(neg_features[:,0], neg_features[:,1], 'bo')
plt.show()

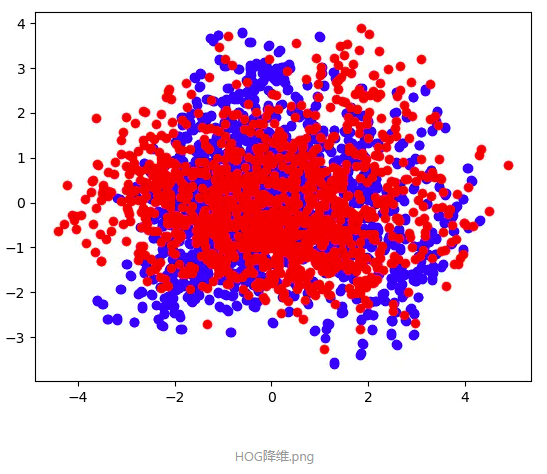

得到的图形是这样的:
在这里插入图片描述
蓝色点是行人，红色点是背景。
emmmm, 好像打脸了，（逃
打脸的原因可能有两个，一个是降维降太多了，二维信息不足以表达原来的 3000 多维的结构；二是我们看这个图形的角度不对，正所谓横看成岭侧成峰。假设这是两坨饼，红色一坨蓝色一坨，现在看起来是红色的饼叠在了蓝色的饼上面，所以正确的看法应该是，我们把红色的饼拿起来，然后从侧面去看，就会变成这样：
在这里插入图片描述
即完成了分类,线性可分.
SVM模型

from sklearn import svm# 合并特征
features = np.concatenate((pos_features[:data_size], neg_features[:data_size]))
labels = np.zeros((data_size*2,), dtype=np.int32)
labels[:data_size] = 1# SVM分类器
lin_clf = svm.LinearSVC()
lin_clf.fit(features, labels)

features 是正样本和负样本的特征合并起来的一个大矩阵，labels 表示的是每个特征对应的是什么类别，这里我设置了 1 对应行人，0 对应背景。为什么需要 labels，因为训练模型要用，训练模型跟老师教学生学习很像，我们要先给学生一吨的题，并且告诉他们背后有答案，自己对，这些题就是 features，答案就是 labels，于是他们做完对完这些题以后我们就希望他们能够举一反三，看到新的题的时候不方。lin_clf 就是 SVM模型，使用 fit 方法训练，稍等几秒就训练完了。
测试代码:

miao = cv2.imread('miao2.jpg')
miao = cv2.resize(miao, (64,128))
miao = cv2.cvtColor(miao, cv2.COLOR_BGR2GRAY)
miao_feature = calc_hog(miao)
pred_result = lin_clf.predict(np.array([miao_feature]))
