rtsp+rtmp多路网页播放

一、前言

　　之前博主有写过一篇博文，讲的是使用videojs在谷歌浏览器网页上播放rtmp流媒体，具体可参考我之前的博客：videojs+hls+rtmp网页播放 - 蛋片鸡 - 博客园

　　最近又开始研究了一下网页播放流媒体，在这里我主要补充一些播放rtmp、rtsp流媒体的其他方法

二、rtsp和rtmp流媒体

2.1 视频传输原理

　　从网络上接收视频时首先需要解协议(RTSP/RTMP/HTTP)，然后是解格式(MKV，RMVB)，之后才是将视频(H264)和音频(AAC)格式数据分别解码为图像(RGB/YUV)和声音(PCM)，再根据时间戳同步播放

2.2 RTSP和RTMP介绍

　　RTSP(Real Time Streaming Protocol)，RFC2326，实时流传输协议，是TCP/IP协议体系中的一个应用层协议，由哥伦比亚大学、网景和RealNetworks公司提交的IETF RFC标准。该协议定义了一对多应用程序如何有效地通过IP网络传送多媒体数据。RTSP在体系结构上位于RTP和RTCP之上，它使用TCP或UDP完成数据传输。目前多数网络摄像机支持RTSP、ONVIF等通用的协议，而支持RTMP比较少

　　RTMP是Real Time Messaging Protocol(实时消息传输协议)的首字母缩写。该协议基于TCP，是一个协议族，包括RTMP基本协议及RTMPT/RTMPS/RTMPE等多种变种。RTMP是一种设计用来进行实时数据通信的网络协议，主要用来在Flash/AIR平台和支持RTMP协议的流媒体/交互服务器之间进行音视频和数据通信。支持该协议的软件包括Adobe Media Server/Ultrant Media Server/red5等。使用RTMP技术的流媒体系统有一个非常明显的特点：使用 Flash Player 作为播放器客户端，而Flash Player 现在已经安装在了全世界将近99%的PC上，因此一般情况下收看RTMP流媒体系统的视音频是不需要安装插件的。用户只需要打开网页，就可以直接收看流媒体，十分方便。直播服务普遍采用了RTMP作为流媒体协议，FLV作为封装格式，H.264作为视频编码格式，AAC作为音频编码格式。FLV是RTMP使用的封装格式，H.264是当今实际应用中编码效率最高的视频编码标准，AAC则是当今实际应用中编码效率最高的音频编码标准。

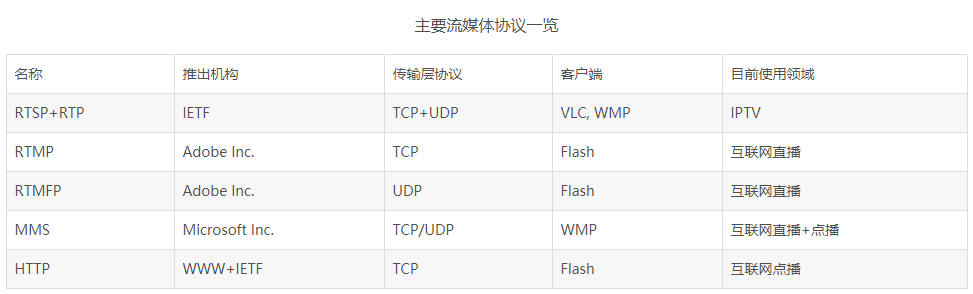

　　RTSP和RTMP是2种不同的网络传输协议，RTSP(Real Time Streaming Protocol)是实时流传输协议，而RTMP是Real Time Messaging Protocol(实时消息传输协议)。RTSP主要用于IPTV，原因是传输数据使用的是UDP，在网络环境比较稳定的情况下，传输效率是比较高的。RTMP主要用于互联网音视频传输，它使用的是TCP传输，因为互联网环境相对较差，采用RTMP保证了视频的传输质量，但是其传输延迟相对较高，传输效率相对较低

　　参考：RTSP、RTMP和HTTP协议的区别_H-KING的博客-CSDN博客

[总结]视音频编解码技术零基础学习方法_雷霄骅的博客-CSDN博客 (视音频编解码技术，推荐)

2.3 补充　

　　RTSP直播源地址：

　　　　rtsp://wowzaec2demo.streamlock.net/vod/mp4:BigBuckBunny_115k.mov

三、rtsp、rtmp播放方法

3.1 videojs播放rtmp流媒体——videojs不支持rtsp——仅支持在Hbuilder等自带服务器环境下打开才可以播放rtmp

代码如下：

<!-- 播放rtmp网络视频 -->
<!DOCTYPE html>
<html><head><title>播放器</title><link href="./videolib/css/video-js.min.css" rel="stylesheet" type="text/css"><style>html,body{height: 100%;width: 100%;padding: 0;margin: 0;}</style></head><body><div><video id="myvideo1" width="350" height="250" class="video-js vjs-default-skin" muted controls><!-- rtmp视频流 --><source src="rtmp://202.69.69.180:443/webcast/bshdlive-pc" type="rtmp/flv"></video><br /><video id="myvideo2" width="350" height="250" class="video-js vjs-default-skin" muted controls><!-- rtmp视频流 --><source src="rtmp://media3.sinovision.net:1935/live/livestream" type="rtmp/flv"></video></div><script src="./videolib/js/video.min.js"></script><script src="./videolib/videojs-flash.min.js"> </script><script>var player1 = videojs("myvideo1", {}, function() {console.log("videojs播放器初始化成功")})player1.play()var player2 = videojs("myvideo2", {}, function() {console.log("videojs播放器初始化成功")})player2.play()</script></body>
</html>

效果：

3.2 flowplayerjs播放rtmp流媒体——flowplayerjs不支持rtsp——支持在本地直接打开播放rtmp

代码如下：

<!DOCTYPE html>
<html lang="en">
<head><meta charset="UTF-8"><title>rtmp直播</title><link rel="stylesheet" href="./css/video-js.css"><link rel="stylesheet" href="./css/h5splayer.css"><script src="./js/flowplayer-3.2.13.min.js"></script>
</head>
<body><div class="h5video" id="playerDiv1" style="float: left;"></div>    <div class="h5video" id="playerDiv2" style="float: left;"></div><div class="h5video" id="playerDiv3" style="float: left;"></div><script>// 播放地址var url_1 = 'rtmp://202.69.69.180:443/webcast/bshdlive-pc';var url_2 = 'rtmp://media3.sinovision.net:1935/live/livestream';var url_3 = 'rtmp://58.200.131.2:1935/livetv/hunantv';var oPlayerDiv1 = document.getElementById('playerDiv1');var    oPlayerDiv2 = document.getElementById('playerDiv2');var    oPlayerDiv3 = document.getElementById('playerDiv3');oPlayerDiv1.setAttribute("data-rtmp", url_1);oPlayerDiv1.setAttribute("href", url_1);oPlayerDiv2.setAttribute("data-rtmp", url_2);oPlayerDiv2.setAttribute("href", url_2);oPlayerDiv3.setAttribute("data-rtmp", url_3);oPlayerDiv3.setAttribute("href", url_3);var swfStr = "./swf/flowplayer-3.2.18.swf"var    obj_1 = {clip: {provider: 'rtmp',bufferLength: 0,bufferTime: 0,autoPlay: true,live: true},plugins: {rtmp: {url: "flowplayer.rtmp-3.2.13.swf",netConnectionUrl: url_1}}};const obj_2 = JSON.parse(JSON.stringify(obj_1))   //js对象的深拷贝   // JSON.stringify() 方法将 JavaScript 对象转换为字符串   JSON.parse() 方法将数据转换为 JavaScript 对象obj_2.plugins.rtmp.netConnectionUrl = url_2;const obj_3 = JSON.parse(JSON.stringify(obj_1)) obj_3.plugins.rtmp.netConnectionUrl = url_3;flowplayer('playerDiv1', swfStr, obj_1);flowplayer('playerDiv2', swfStr, obj_2);flowplayer('playerDiv3', swfStr, obj_3);</script>
</body>
</html>

效果：

注意!!!

　　1. 由于RTMP协议是在 Flash 播放器上播放的，所以对于H5的video播放器是不能直接播放的，必须要让所用浏览器支持flash，才可以播放rtmp流媒体。目前来说，谷歌浏览器是支持Flash的，但是在2020年12月后谷歌浏览器将不再支持Flash，所以以上两种方法只能暂时使用，并不是长久之计！　　

　　2. flowplayerjs不支持rtsp流媒体，浏览器原生js只支持http，基于flash的播放器也只能支持到rtmp，如果要支持rtsp需要使用c/c++插件(npapi或者activex)。videojs同样如此，不支持rtsp流媒体

3.3 python搭建flask服务器播放rtsp、rtmp流媒体

python代码如下：

from flask import Flask, render_template, Response
import cv2class VideoCamera():def __init__(self,vurl):# 通过opencv获取实时视频流self.video = cv2.VideoCapture(vurl)def __del__(self):self.video.release()def get_frame(self):success, image = self.video.read()ret, jpeg = cv2.imencode('.jpg', image)#转化为字节流return jpeg.tobytes()# app是Flask的实例，它接收包或者模块的名字作为参数，但一般都是传递__name__
app = Flask(__name__)
@app.route('/')  # 主页
def index():return render_template('index.html')@app.route('/video1_feed')  # 这个地址返回rtsp视频流响应
def video1_feed():return Response(gen1(VideoCamera("rtsp://wowzaec2demo.streamlock.net/vod/mp4:BigBuckBunny_115k.mov")), mimetype='multipart/x-mixed-replace; boundary=frame')@app.route('/video2_feed')  # 这个地址返回rtmp视频流响应
def video2_feed():return Response(gen2(VideoCamera("rtmp://202.69.69.180:443/webcast/bshdlive-pc")), mimetype='multipart/x-mixed-replace; boundary=frame')\@app.route('/video3_feed')  # 这个地址返回rtmp视频流响应
def video3_feed():return Response(gen3(VideoCamera("rtmp://media3.sinovision.net:1935/live/livestream")), mimetype='multipart/x-mixed-replace; boundary=frame')@app.route('/video4_feed')  # 这个地址返回rtmp视频流响应
def video4_feed():return Response(gen4(VideoCamera("rtmp://58.200.131.2:1935/livetv/hunantv")), mimetype='multipart/x-mixed-replace; boundary=frame')def gen1(camera):while True:frame = camera.get_frame()yield (b'--frame\r\n'b'Content-Type: image/jpeg\r\n\r\n' + frame + b'\r\n\r\n')
def gen2(camera):while True:frame = camera.get_frame()yield (b'--frame\r\n'b'Content-Type: image/jpeg\r\n\r\n' + frame + b'\r\n\r\n')
def gen3(camera):while True:frame = camera.get_frame()yield (b'--frame\r\n'b'Content-Type: image/jpeg\r\n\r\n' + frame + b'\r\n\r\n')
def gen4(camera):while True:frame = camera.get_frame()yield (b'--frame\r\n'b'Content-Type: image/jpeg\r\n\r\n' + frame + b'\r\n\r\n')if __name__ == '__main__':app.run(host='127.0.0.1', debug=True, port = 5000)

html代码如下：

<html><head><title>多路视频直播</title><style>html, body {height: 100%;width: 100%;padding: 0;margin: 0;}.divbg{width:300px;height:200px;}.videostyle{min-height: 100%;min-width: 100%;max-height: 100%;max-width: 100%;}</style></head><body><h2>rtsp流媒体</h2><!-- 第一个rtsp视频流 --><div class="divbg"><img  class="videostyle" src="{{ url_for('video1_feed') }}"></div><br><h2>rtmp流媒体</h2><!-- 第一个rtmp视频流 --><div class="divbg" style="float: left; margin-right: 5px;"><img class="videostyle" src="{{ url_for('video2_feed') }}"></div><!-- 第二个rtmp视频流 --><div class="divbg" style="float: left; margin-right: 5px;"><img  class="videostyle" src="{{ url_for('video3_feed') }}"></div><!-- 第三个rtmp视频流 --><div class="divbg" style="float: left;"><img class="videostyle" src="{{ url_for('video4_feed') }}"></div></body>
</html>

效果：

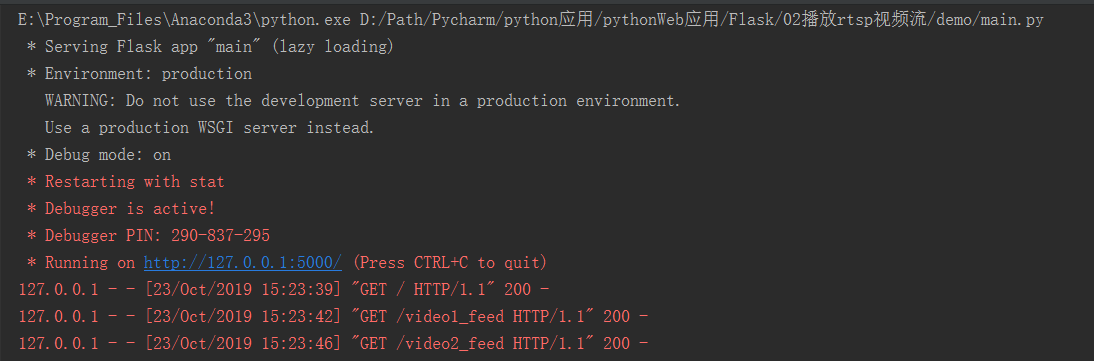

python控制台：
