舵机控制原理及常见问题

article/2025/8/18 18:25:12

舵机控制

工作电压:3.5V/4,2V/4.8V —— 6V/6.8V/7.2V/8.4V(看具体型号参数)

切记:舵机不要接在电脑USB上调试,舵机启动瞬间大电流(10-24倍工作电流)可能会导致电脑死机

注意事项:PWM波形正确时,供电电源电压不稳定,会导致电机堵转或抖动。若舵机是好的,此时需要更换电源 (普通降压模块可能无法满足高精度大扭矩舵机的工作条件)

舵机堵转需要尽快断开电源,否则可能会损坏舵机。

判断舵机好坏可以买一个舵机调试器。

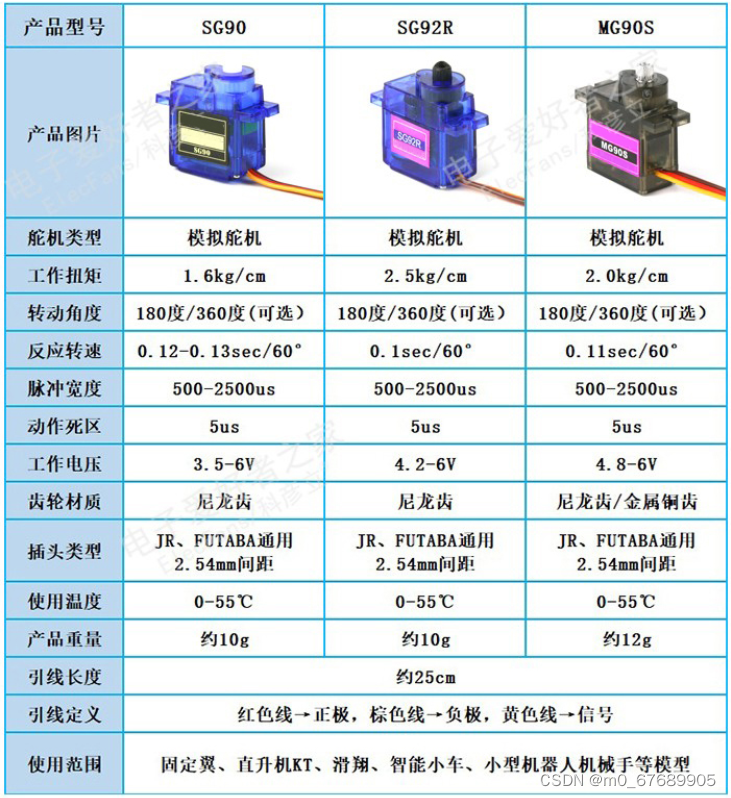

在这里插入图片描述

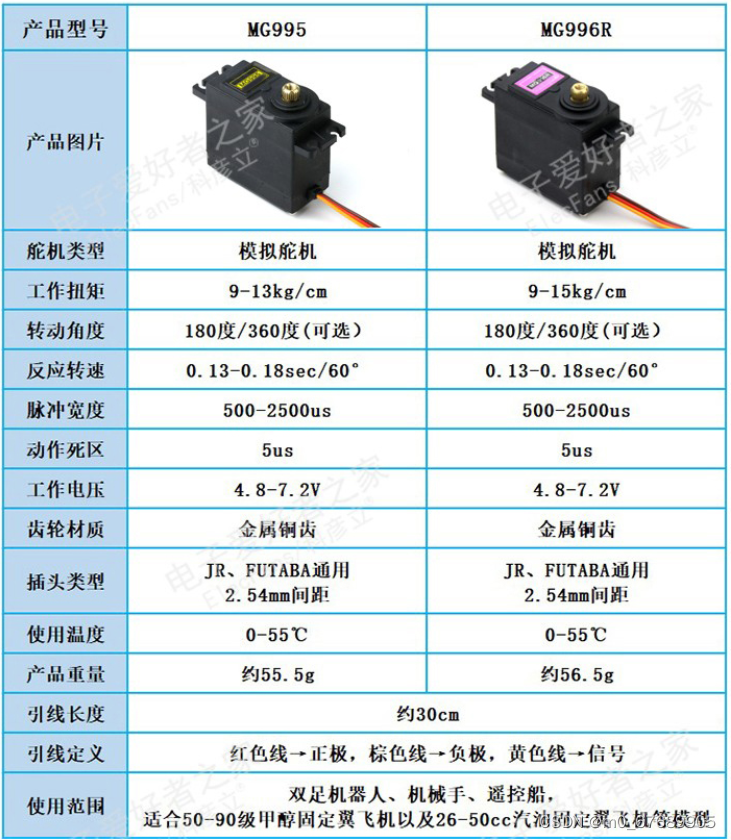

在这里插入图片描述

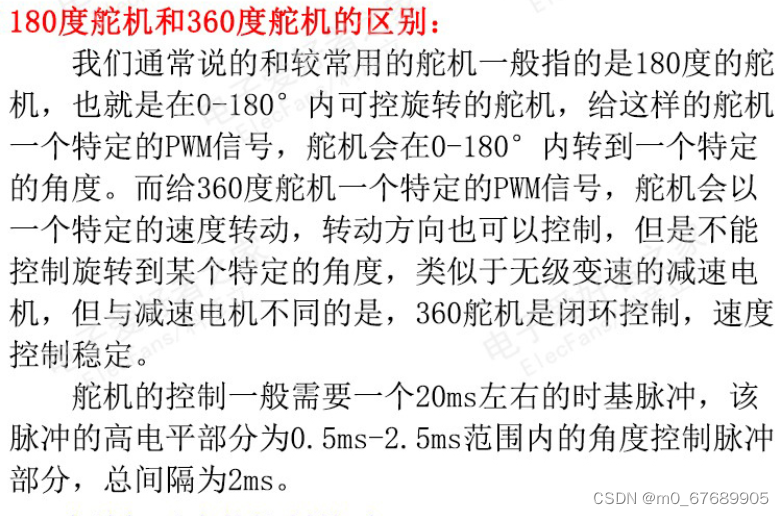

在这里插入图片描述

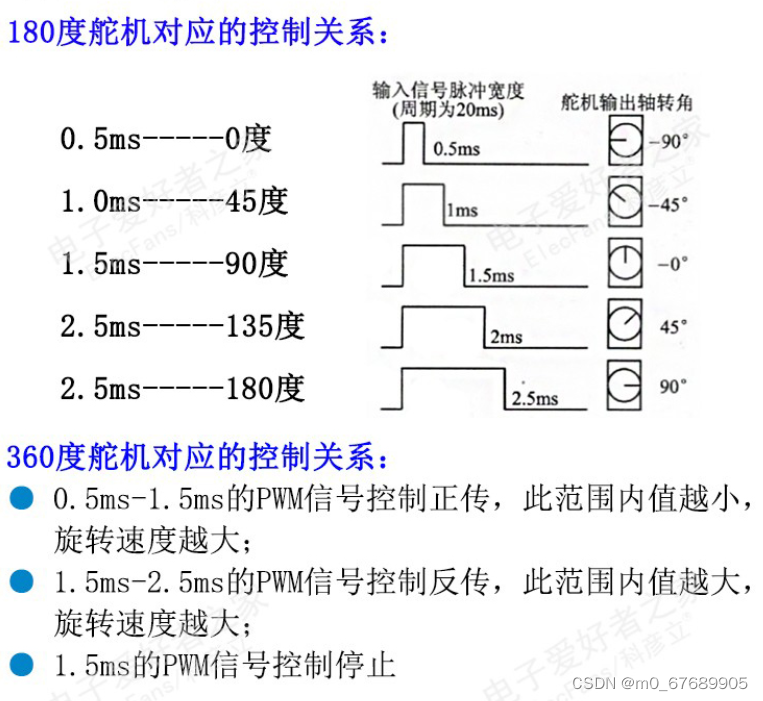

模拟舵机控制方法:一个周期为20ms,写一个定时器中断,中断时长为0.1ms,单片机一旦上电,一个周期执行200个中断,不断循环。每写完一种PWM波型 后需要延时 0.5S-3S 以等待舵机转到指定位置。

180°舵机:在一个20ms周期内,中断函数内高电平累加:设定pwm=0,预设值=n,pwm<预设值时,pwm++,此期间输出高电平(n个定时器中断[0.1乘以n ms]输出高电平),直到达到预设值后输出低电平(剩下 200—n 个定时器中断[0.1乘以200-n ms]输出低电平)。

360°舵机设定中值1.5ms,即pwm=15 (150.1ms=1.5ms),>15正转,<15反转,越接近15速度越慢,范围(0.5ms-2.5ms的高电平)。*

(对于低性能的stc89c52芯片还需要考虑 程序执行时间导致的误差)

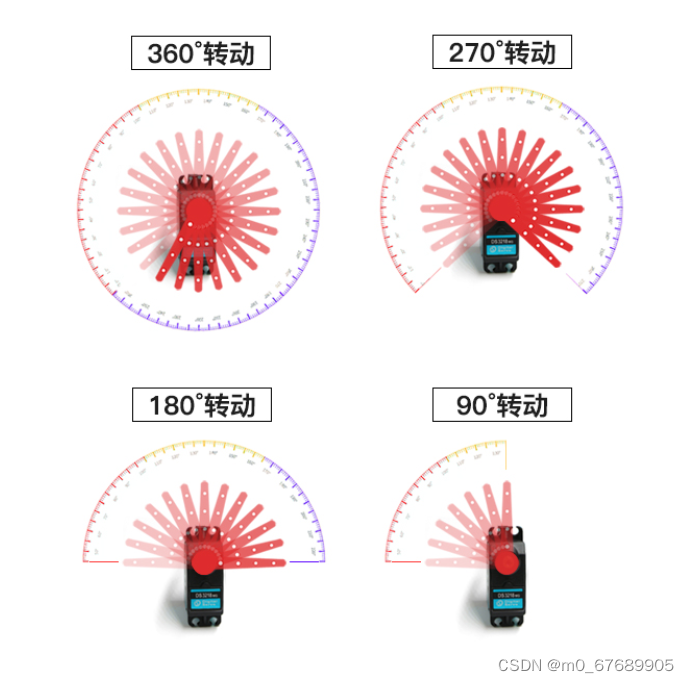

在这里插入图片描述

以下大扭矩舵机不要使用电脑电源供电

在这里插入图片描述

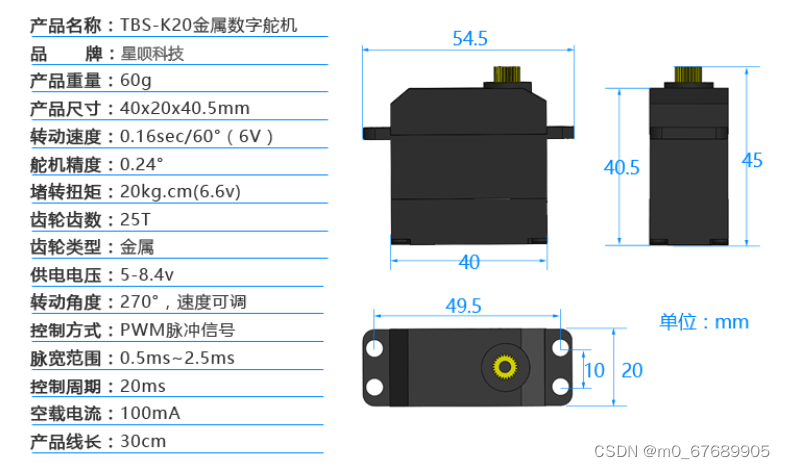

270° TBS-K20数字舵机:

特点:大扭力:20kg;高精度,数字舵机,PID算法;金属齿轮。

在这270°  TBS-K20数字舵机里插入图片描述

270° DS3120数字舵机:

在270°  DS3120数字舵机这里插入图片描述
