相机光学（零）——分辨率测试

article/2025/9/15 16:18:19

（1）分辨率测试卡

1.测试光路

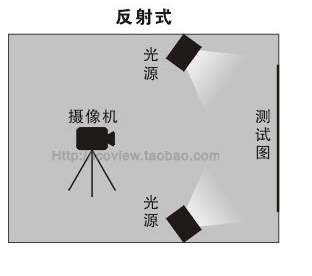

<1>反射式

优点：测试方便，普通的日光z灯或者白炽灯光源都可以测试

缺点：容易反光，受外界杂光干扰影响测试效果

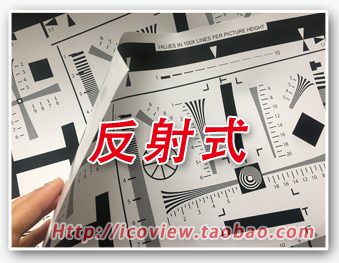

实物：

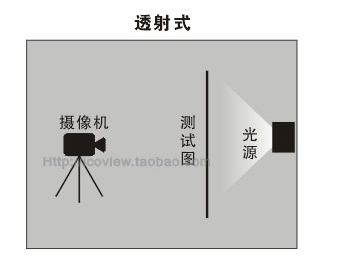

<2>透射式

优点：测试更精准，不易受杂散光干扰影响测试效果

缺点：需要专业的背光源灯箱补光，相对成本较高

实物：

2.测试卡材料工艺表

材料	优点	缺点
PET背胶哑膜	经济实惠，超大尺寸	2x以下精度一般
光学菲林	清晰度高	色彩单一黑白
铜板纸覆亚膜	清晰度高，色彩精准	成本较高
裱板	版面平整，挪动方便	造价运输成本相对较高

3.分辨率测试卡的选择

常规测试建议尽量选择测试卡大小在2x-4x之间的测试卡，效果较理想，操作性也比较容易，环境要求，成本造价相对适中；镜头角度越大的广角、超广角，选择2x，4x，8x测试卡；通常短焦，微焦，如显微镜，医疗内窥镜选择0.5x，1x测试卡，相对测试效果，操作性较好；测试变焦镜头，多种焦段镜头，测试前后景深等可选购多张多种尺寸的测试卡。

（2）关键参数

一般采用LP/PH这个单位描述，PH为像素的尺寸乘以像素数目，LP为线对，可以跟LP/MM这个单位进行换算。

PS：LW / PH = LW / (640 * 2.2 um) = LW / 1.408 mm = (2/1.408) LP / mm

空间频率转换图如下：

	LW/PH	LP/mm	L/mm	周期/mm	循环/像素	LP/PH
LW/PH	x1	/2倍图像高度	/图像高度	/2倍图像高度	/[2x#vert，像素]	/2.0
LP/mm	x2倍图像高度	x1	x2.0	x1	x像素间距	x图像高度
L/mm	x图片高度	x0.5	x1	x0.5	x[像素间距据/2]	x[图像高度/2]
周期/mm	x2倍图像高度	x1	x2.0	x1	x像素间距	x图像高度
循环/像素	x[2x#vert，像素]	/像素间距	x[2/像素间距]	/像素间距	x1	x[#vert,像素]
LP/PH	x2.0	/图像高度	2/图片高度	/图像高度	/#vert，像素	x1
