基于arcgis栅格计算器进行连续时间序列NDVI的Slope趋势分析

article/2025/5/1 21:16:05

一、趋势分析法简介

趋势分析法是一种通过对随时间变化的变量进行线性回归分析,从而来预测其变化趋势的方法。其计算方法如下:
在这里插入图片描述
式中,Slope为像元回归方程的斜率,NDVI i为第i年的NDVI的平均值,n为研究的时间长度,视自身情况而定。当Slope>0时,表示该像元NDVI为增加趋势;当Slope=0,表示该像元NDVI基本不变;当Slope<0时,表示该像元NDVI为减少趋势。

二、基于ArcGIS进行趋势分析

1、趋势分析前提

趋势分析的前提是要有NDVI年均值图像,可以直接通过arcmap处理得到,过程简单,不再赘述。
步骤:ArcToolBox——>Spatial Analyst Tools——>Local——>Cell Statistics
该像元统计工具还可以做最大值合成,其本质都是对两景或两景以上影像求均值。实际上还是要根据自己的需求进行前期处理。

2、趋势分析

工具:栅格计算器
位置:ArcToolBox——>Spatial Analyst Tools——>Map Algebra——>Raster Calculator
步骤:

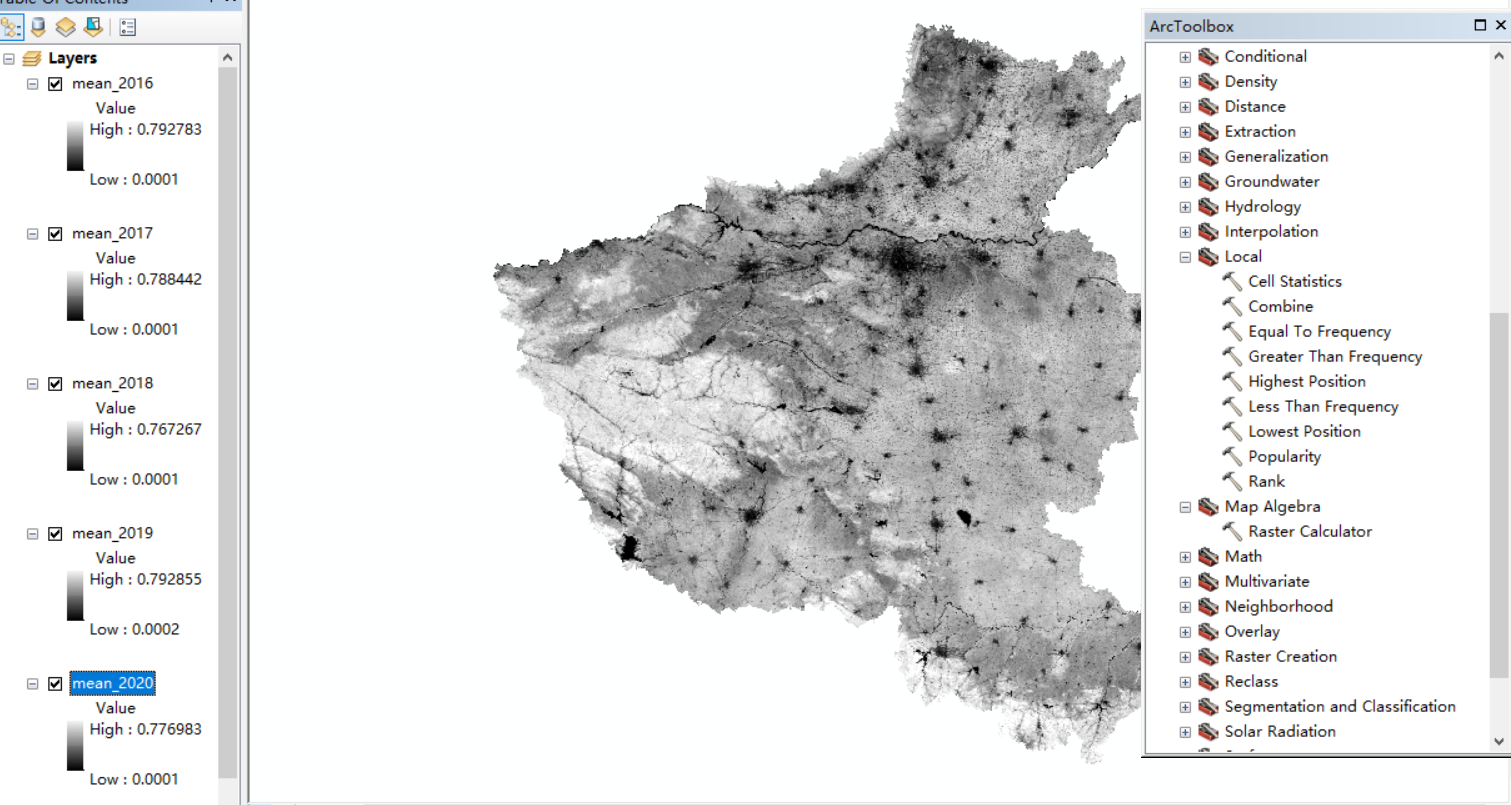

(1)加载年均值图像。我的是2016-2020五年时间,所以公式中n取5。
在这里插入图片描述
(2)打开栅格计算器,输入趋势分析公式。

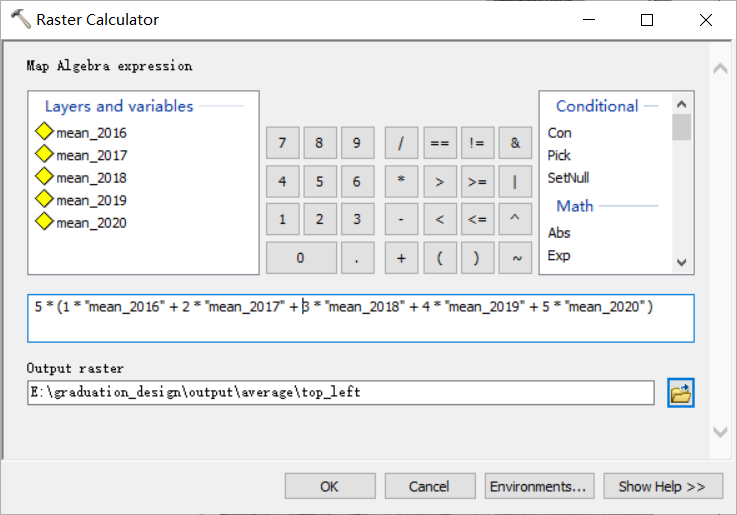

由于公式累加较长,故先计算分子左边:
在这里插入图片描述

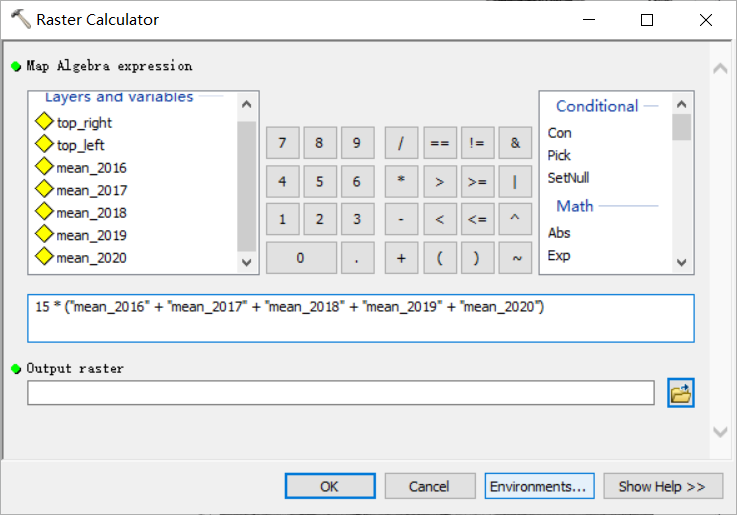

计算分子右边(注:与i有关的累加直接口算即可,如果多的话也可以通过excel等进行计算)
在这里插入图片描述

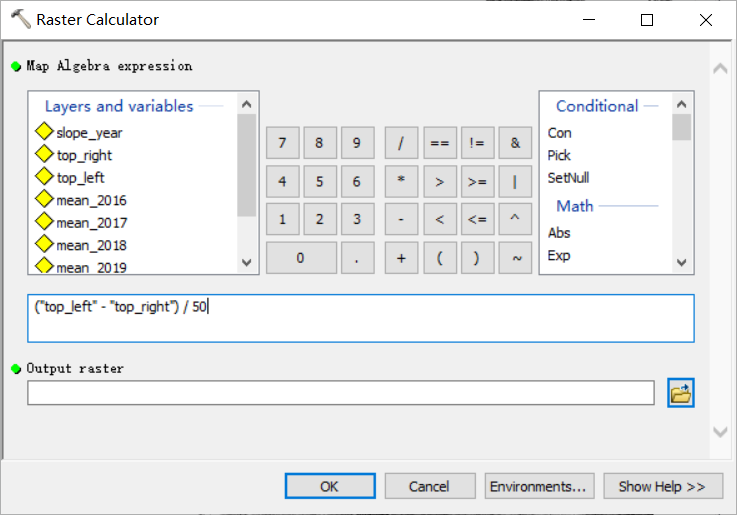

计算Slope,分母结果为常数,直接算出来即可:
在这里插入图片描述

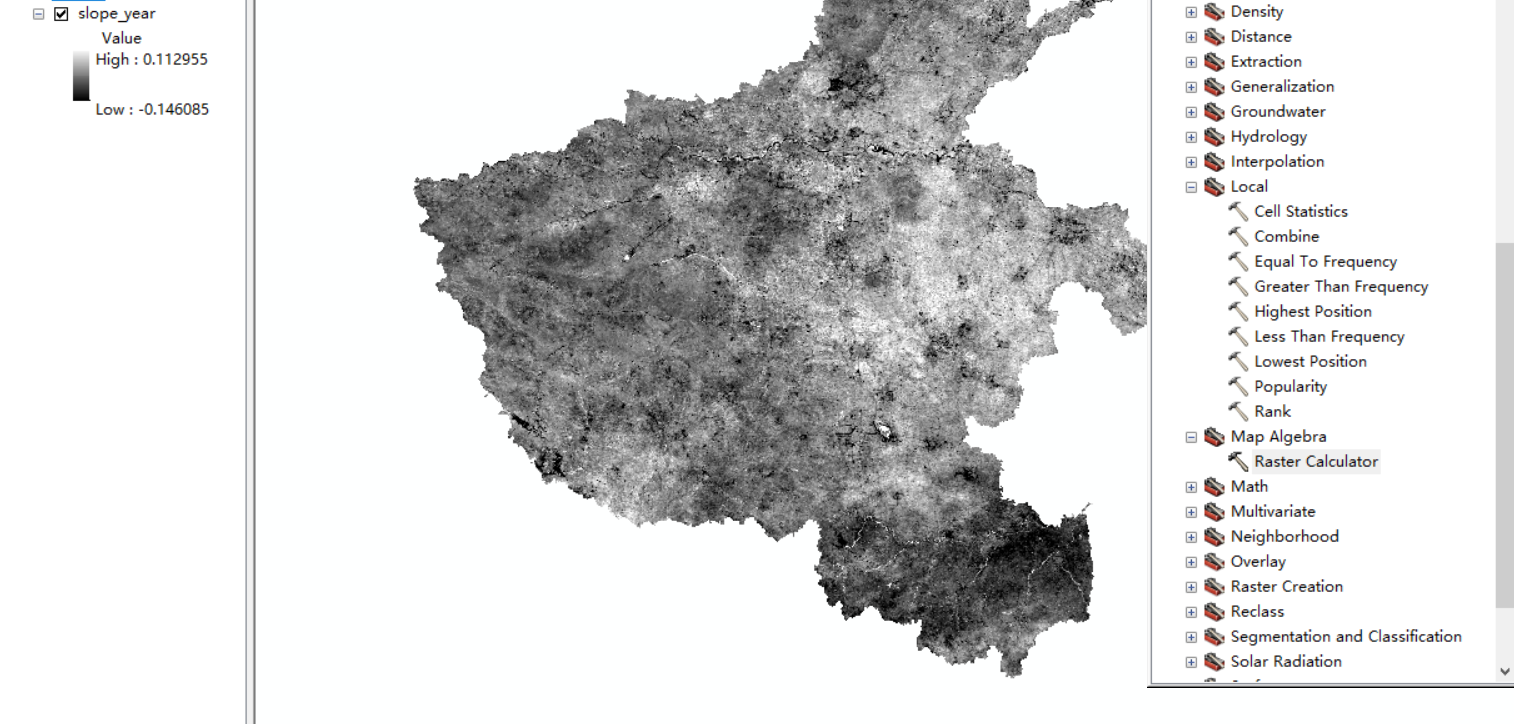

所得结果:
在这里插入图片描述
(3)重分类,划分等级,出趋势分析图。
重分类工具位置:ArcToolBox——>Spatial Analyst Tools——>Reclass——>Reclassify
(注意:数据管理工具——>栅格——>栅格处理中也有一个重分类工具,不要用这个)

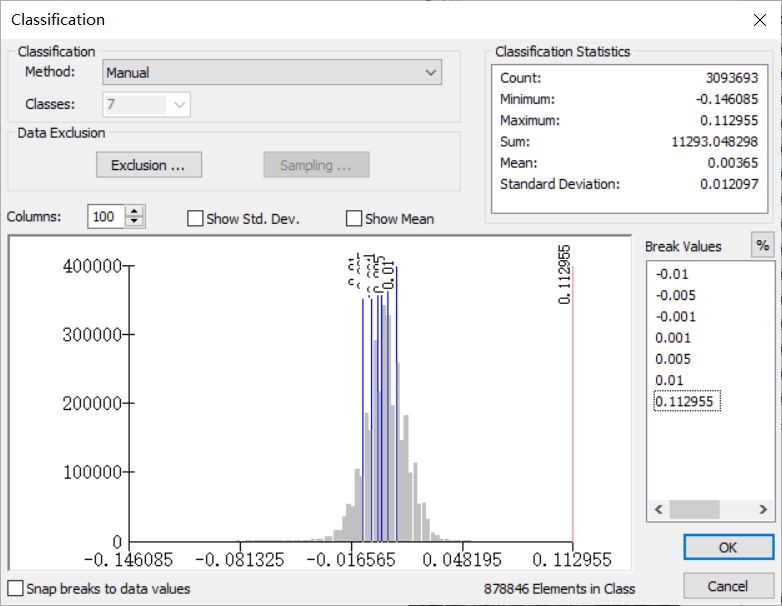

在重分类中设置分的类别数以及断点:
在这里插入图片描述
OK后,按照个人喜好调节色带:右击图层——>属性——>符号,结果图如下:
在这里插入图片描述
3、出专题图
打开布局,按照需要设置图例,比例尺,指南针等,就可以得到自己所需的NDVI趋势分析图。

(以上用栅格计算器进行趋势分析的思路来自于B站up主TR繁鑫~
个人认为这种方法只适合于少量年份的分析处理,如果多的话单纯用ArcGIS是很费时间的,所以还是要学好matlab/IDL/python编程,才能事半功倍!)
