ArcGIS 栅格计算器 Con用法

  • 前言
    • 栅格计算器
  • Con函数用法
  • ArcGIS 案例操作

关注公众号,分享GIS知识、ArcGIS教程、SCI论文与科研日常等

前言

栅格计算器

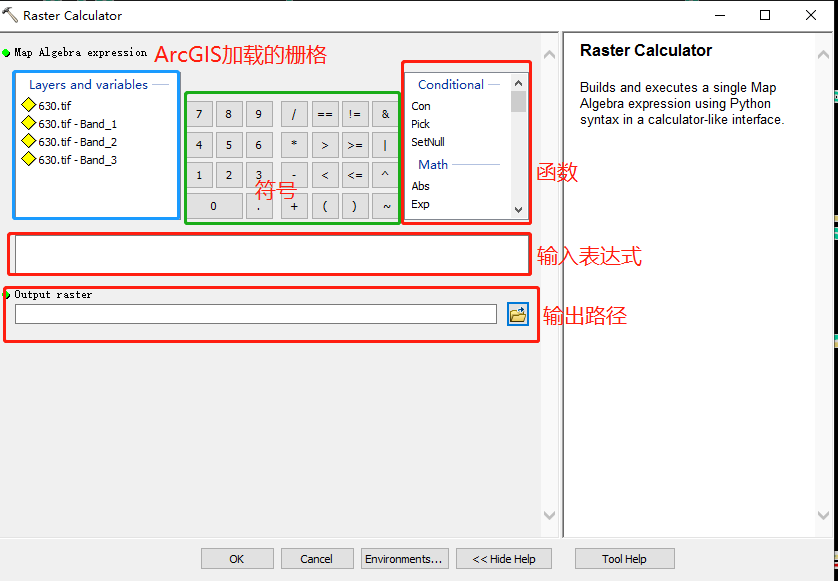

栅格计算器界面如图,主题包括五部分:1)ArcGIS加载的图层;2)运算符号;3)相关计算函数;4)输入表达式框;和5)输出路径。栅格计算器的运算对象是栅格,可以把他看作一个“数字”对象。

Con函数用法

Con函数是比较重要,用的比较多的函数,因为我们经常会遇到条件分支语句。其表达式如下:

Con(A,B,C)

包括三个元,A为条件语句;B为条件语句为真时执行的操作;C为条件语句为假时执行的操作。类似于if-else语句。

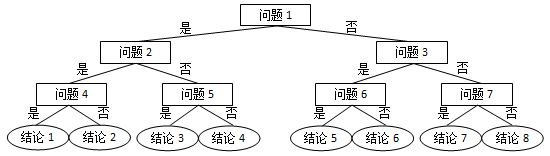

当然,还可以嵌套操作,即实现:if-elseif-else。

Con(A,B,Con(C,D,E))

相当于

if A:B
elif C:D
else:E

ArcGIS 案例操作

下图为从某地图网站获取的实时交通状况,存在RGB三个波段,看以看到主要包括三种拥堵状况,红色代表十分拥堵,黄色代表一般拥堵,绿色代表不拥堵。将其转为一个波段,分别用1,2,3数值代表不拥堵、一般拥堵和十分拥堵。

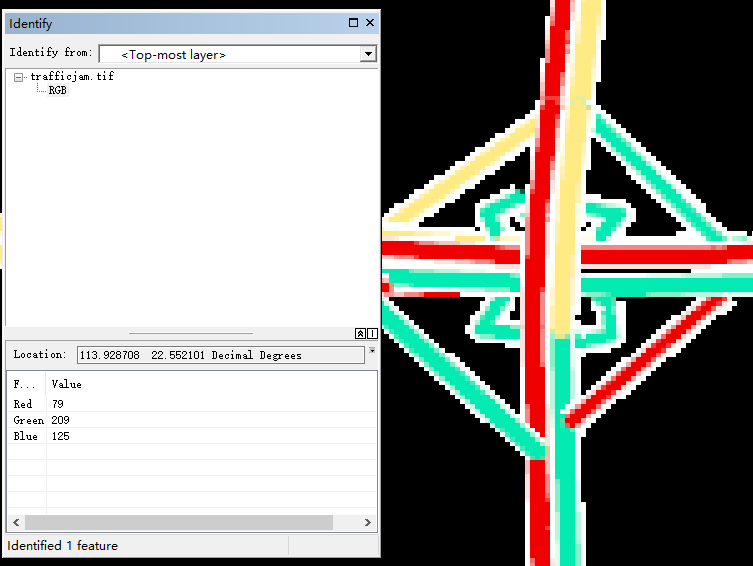

通过识别发现,红色对应的三个波段值为:R-G-B 232-12-12;黄色对应的三个波段值为:R-G-B 255-109-69;绿色对应的三个波段值为:R-G-B 79-209-125

红色:

黄色:

绿色:

则用栅格计算器进行处理的表达式为:

Con(("trafficjam.tif - Band_1" == 79) & ("trafficjam.tif - Band_2" == 209) & ("trafficjam.tif - Band_3" == 125),1,Con(("trafficjam.tif - Band_1" == 255) & ("trafficjam.tif - Band_2" == 209) & ("trafficjam.tif - Band_3" == 69),2,Con(("trafficjam.tif - Band_1" ==232 ) & ("trafficjam.tif - Band_2" == 12) & ("trafficjam.tif - Band_3" == 12),3,0)))

结果如图

除此之外,利用栅格计算器Con函数还可以进行整型栅格的重分类
