ROI详解

Region of interest(ROI),中文译为感兴趣区域。在计算机视觉领域，从输入的图像中框选处理待处理的区域就是ROI。
ROI / Region proposals大致过程：

• 输入一张图片
• 在图片中找到物体/目标（objects）的所有位置
• 输出/获得这些一系列的objects的bounding box.



RoI Pooling详解

Pooling操作

在了解ROI pooling前，先了解一下pooling操作
以2x2的maxpooling为例，能够在2x2大小中选取一个最大值。
如下图所示4x4的矩阵，变为了2x2的矩阵。

ROI pooling

Roi pooling的操作流程：

1. 输入图像后经过特征提取，得到特征图（Feature Map）。
2. RoI区域映射到特征图上（映射：与ROI在原图上的位置相对应）。
3. 将映射后的区域划分成多个部分，部分的数目的输出的维度有关。
4. 对每个部分进行pooling(max pooling)操作。

---

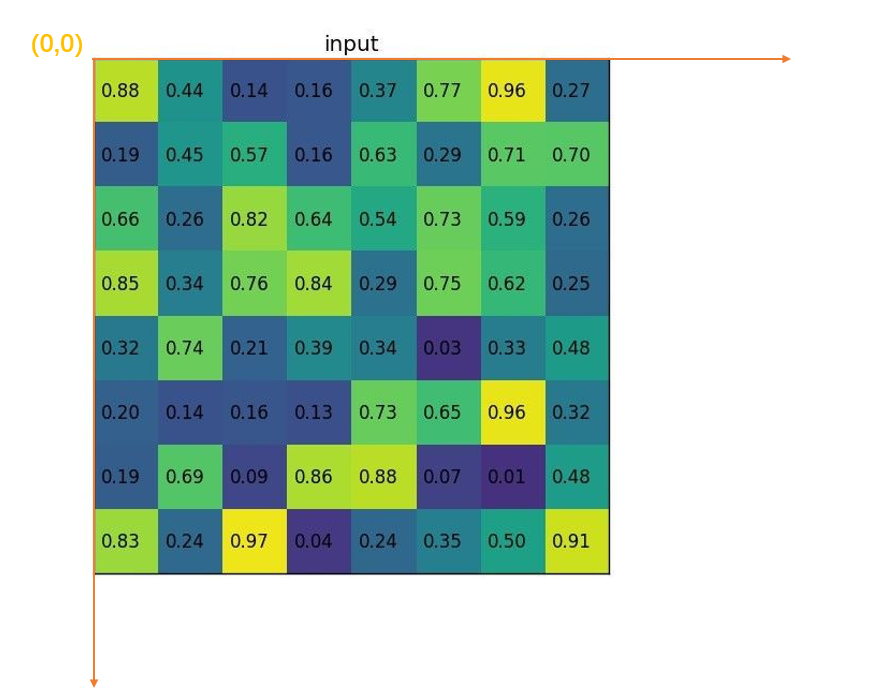

下面是一个图像的特征图，使用0.88、0.44等构成的8x8矩阵进行表示，需要输出2x2大小的矩阵。

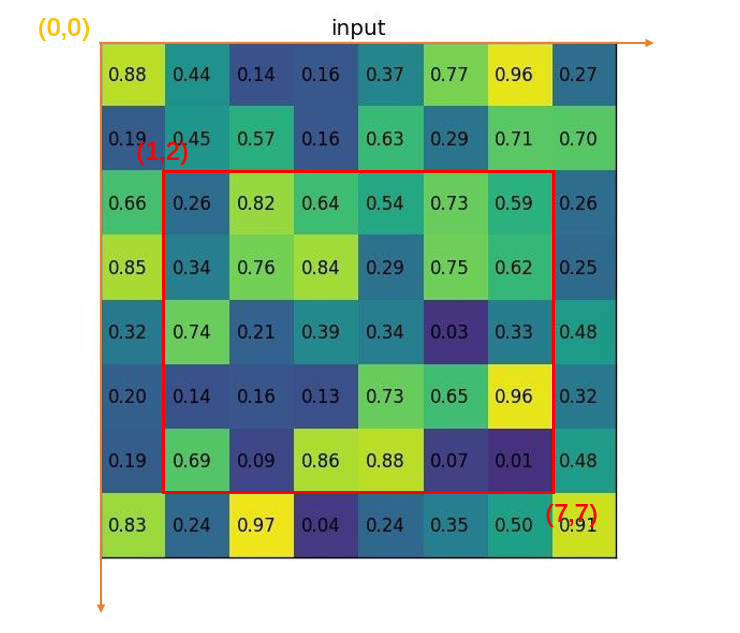

图中红框表示ROI在Feature map 上的映射区域，（1，2）和（7，7）分别表示映射区域的左上角及右下角坐标。
(怎么映射？特征图和原图存在一定的大小比例，按照比例对原图上的ROI区域进行调整，就能够得到红色区域)

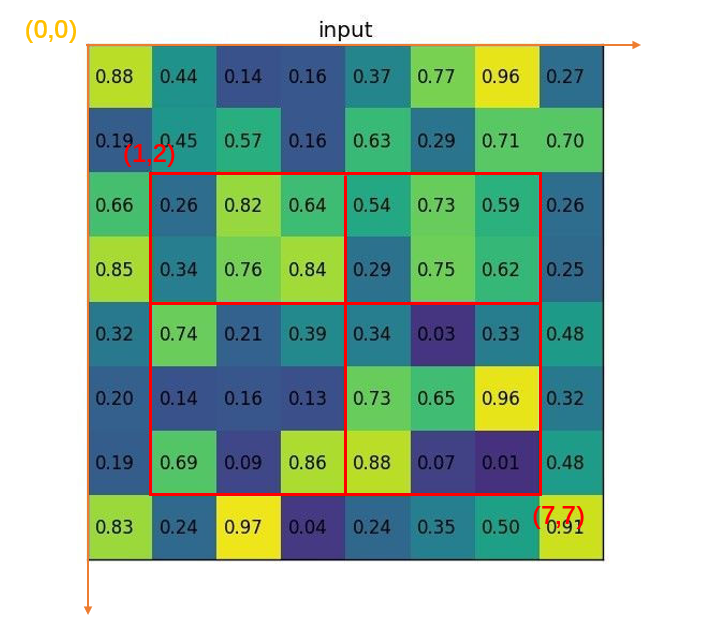

现在要输出2x2的矩阵，所以要将ROI映射区域划分为四个部分（现在ROI区域是5 x 6 大小）。
划分过程如下：

• 5/2 =2.5，即将5行划分为 2 + 3 行两部分
• 6/2 = 3,即将6列平均划分为 3+3列两部分

• 当然，现在我们不用 2 X 2 大小的maxpooling进行池化，大小不够。
• 而使用 2 X 3 和3 X 3的maxpooling对四个区域进行池化操作。
• 最终得到2 X 2d的所需结果。

  以上就是ROI pooling的操作

ROI Align详解

ROI Align是对ROI pooling中取整操作，造成的偏差的改进。

ROI pooling的取整操作:

• ROI映射到feature map上，比例进行变化。但是这个比例变换不一定整数倍的变换，存在小数是就会取整操作
• ROI 映射到特征层后，按照输出维度划分ROI映射区域时，划分的区域不一定是刚好划分平均（5/2 = 2.5, 所以分为2 + 3）。

主要是使用线性插值的方法，我自己只能理解，所以推荐下下面的链接。当然也可以多在网上查一查相关资料。
这是对于ROI Align的详解
