Opencv–图像修复

前言

在实际应用中，我们的图像常常会被噪声腐蚀，这些噪声或是镜头上的灰尘或水滴，或是旧照片的划痕，或者是图像遭到人为的涂画（比如马赛克）或者图像的部分本身已经损坏。如果我们想让这些受到破坏的额图片尽可能恢复到原样，Opencv能帮我们做到吗？

OpenCV真的有这个妙手回春的功能！别以为图像修补的工作只能用PS或者美图秀秀那些软件去做，其实由程序员自己写代码去做更加高效！

图像修复技术的原理是什么呢？

简而言之，就是利用那些已经被破坏的区域的边缘，即边缘的颜色和结构，根据这些图像留下的信息去推断被破坏的信息区的信息内容，然后对破坏区进行填补，以达到图像修补的目的。

OpenCV中就是利用inpaint()这个函数来实现修复功能的。

void inpaint( InputArray src, InputArray inpaintMask,OutputArray dst, double inpaintRadius, int flags );

第一个参数src，输入的单通道或三通道图像；

第二个参数inpaintMask，图像的掩码，单通道图像，大小跟原图像一致，inpaintMask图像上除了需要修复的部分之外其他部分的像素值全部为0；

第三个参数dst，输出的经过修复的图像；

第四个参数inpaintRadius，修复算法取的邻域半径，用于计算当前像素点的差值；

第五个参数flags，修复算法，有两种：INPAINT_NS 和I NPAINT_TELEA；

函数实现关键是图像掩码的确定，可以通过阈值筛选或者手工选定，按照这个思路，用三种方法生成掩码，对比图像修复的效果。

示例：pandas 是基于NumPy 的一种工具，该工具是为了解决数据分析任务而创建的。

#include <imgproc\imgproc.hpp>
#include <highgui\highgui.hpp>
#include <photo\photo.hpp>using namespace cv;//全区域阈值处理+Mask膨胀处理
int main()
{Mat imageSource = imread("lol17.png");if (!imageSource.data){return -1;}imshow("原图", imageSource);Mat imageGray;//转换为灰度图cvtColor(imageSource, imageGray, CV_RGB2GRAY, 0);Mat imageMask = Mat(imageSource.size(), CV_8UC1, Scalar::all(0));//通过阈值处理生成Maskthreshold(imageGray, imageMask, 240, 255, CV_THRESH_BINARY);Mat Kernel = getStructuringElement(MORPH_RECT, Size(3, 3));//对Mask膨胀处理，增加Mask面积dilate(imageMask, imageMask, Kernel);//图像修复inpaint(imageSource, imageMask, imageSource, 5, INPAINT_TELEA);imshow("Mask", imageMask);imshow("修复后", imageSource);waitKey();
}

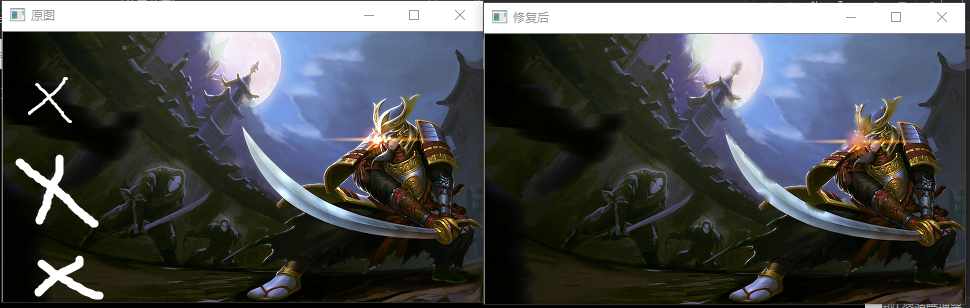

下面就是修复效果，感觉很不错吧！不过仔细一看，感觉跟原图还是发生了一些差异，比如图中剑圣头上的那颗亮点，颜色发生了变化。这个就是修复后的副作用！毕竟作出了修复，付点代价还是要的。受损是由于是图像全区域做阈值处理获得的掩码，图像上部分区域也被当做掩码对待，导致部分图像受损。
在这里插入图片描述

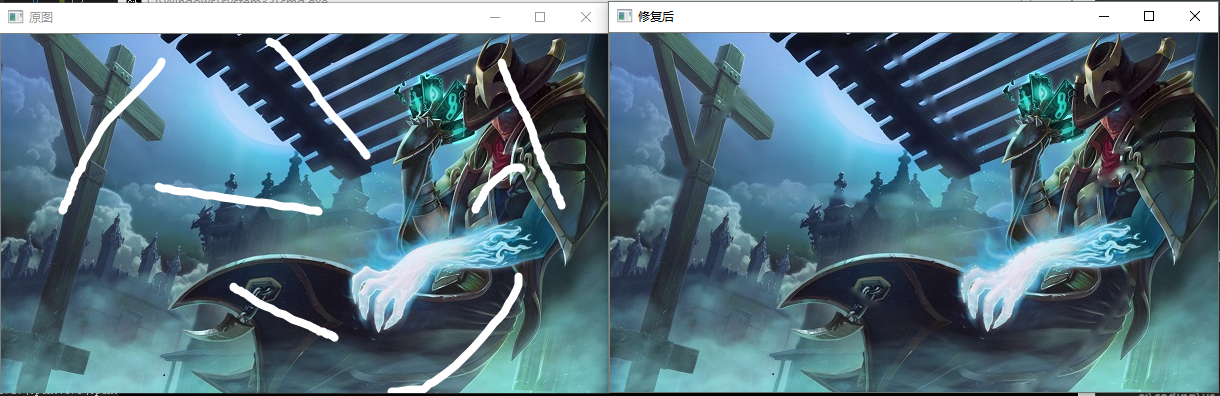

有些图片可能就会修复得很好，比如以下这幅，你根本看不出哪里有明显的副作用。

在这里插入图片描述
是不是所有受损的图片都能较好地还原呢？那当然不是，有些图片受损太严重的，或者在某些复杂区域受损的，OpenCV也很难帮你修复过来。

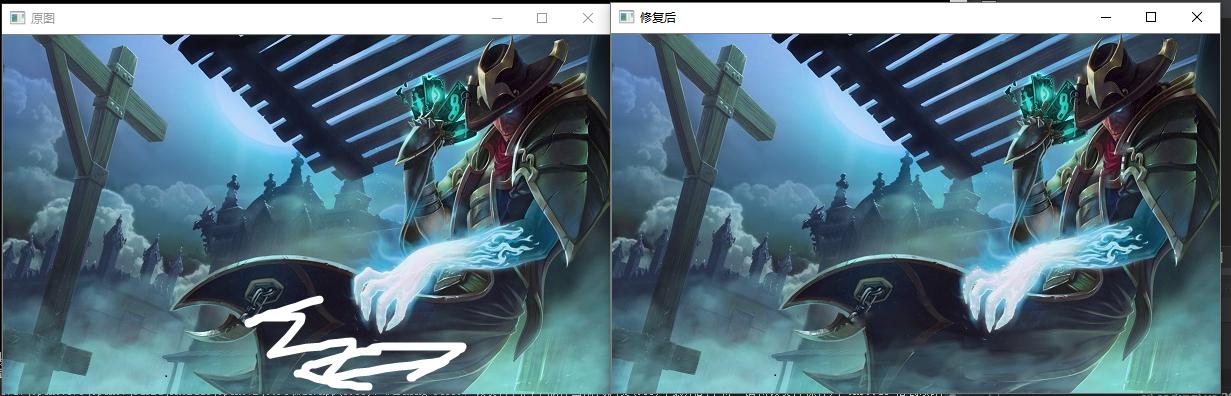

比如以下这幅，因为受损有些区域在一些很复杂的位置，所以修复起来效果不怎么样。
在这里插入图片描述

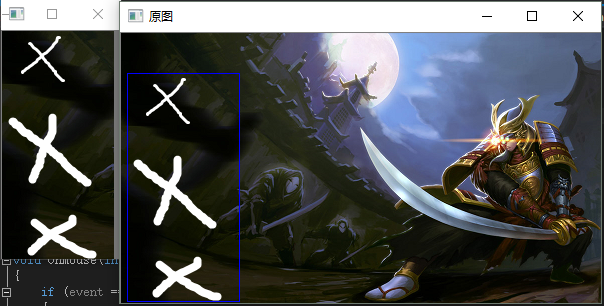

上面提到其他无辜的而区域会受损，这个问题能解决一下吗？可以的，那就得自己定义一块需要修复的而区域，不需要修复的区域我们不动它就是了。

#include <imgproc/imgproc.hpp>
#include <highgui/highgui.hpp>
#include <core/core.hpp>
#include <photo/photo.hpp>using namespace cv;Point ptL, ptR; //鼠标画出矩形框的起点和终点
Mat imageSource, imageSourceCopy;
Mat ROI; //原图需要修复区域的ROI//鼠标回调函数
void OnMouse(int event, int x, int y, int flag, void *ustg);//鼠标圈定区域阈值处理+Mask膨胀处理
int main()
{imageSource = imread("lol17.png");if (!imageSource.data){return -1;}imshow("原图", imageSource);setMouseCallback("原图", OnMouse);waitKey();
}
void OnMouse(int event, int x, int y, int flag, void *ustg)
{if (event == CV_EVENT_LBUTTONDOWN){ptL = Point(x, y);ptR = Point(x, y);}if (flag == CV_EVENT_FLAG_LBUTTON){ptR = Point(x, y);imageSourceCopy = imageSource.clone();rectangle(imageSourceCopy, ptL, ptR, Scalar(255, 0, 0));imshow("原图", imageSourceCopy);}if (event == CV_EVENT_LBUTTONUP){if (ptL != ptR){ROI = imageSource(Rect(ptL, ptR));imshow("ROI", ROI);waitKey();}}//单击鼠标右键开始图像修复if (event == CV_EVENT_RBUTTONDOWN){imageSourceCopy = ROI.clone();Mat imageGray;cvtColor(ROI, Gray, CV_RGB2GRAY); //转换为灰度图Mat imageMask = Mat(ROI.size(), CV_8UC1, Scalar::all(0));//通过阈值处理生成Maskthreshold(imageGray, imageMask, 235, 255, CV_THRESH_BINARY);Mat Kernel = getStructuringElement(MORPH_RECT, Size(3, 3));dilate(imageMask, imageMask, Kernel);  //对Mask膨胀处理inpaint(ROI, imageMask, ROI, 9, INPAINT_TELEA);  //图像修复imshow("Mask", imageMask);imshow("修复后", imageSource);}
}
