SVM多分类

SVM也叫支持向量机，其是一个二类分类器，但是对于多分类，SVM也可以实现。主要方法就是训练多个二类分类器。常见的有以下两种方式：

一对一（one-vs-one）

给定m个类，对m个类中的每两个类都训练一个分类器，总共的二类分类器个数为 m(m-1)/2 .比如有三个类，1，2，3，那么需要有三个分类器，分别是针对：1和2类，1和3类，2和3类。对于一个需要分类的数据x,它需要经过所有分类器的预测，最后使用投票的方式来决定x最终的类属性。

一对多（one-vs-rest）

给定m个类，需要训练m个二类分类器。其中的分类器 i 是将 i 类数据设置为类1（正类），其它所有m-1个i类以外的类共同设置为类2（负类），这样，针对每一个类都需要训练一个二类分类器，最后，我们一共有 m 个分类器。对于一个需要分类的数据 x，通常选择置信度最大的类别标记为分类结果。

fitcsvm简单介绍

在新版本中svmtrain和svmclassify函数提示已经被移除，所以我们应该跟上潮流学习使用fitcsvm。

// An highlighted block
SVMModel =  fitcsvm(X,Y,'ClassNames',{'negClass','posClass'},'Standardize',true,...'KernelFunction','rbf','BoxConstraint',1);

简单说一下参数：
X是训练样本，nxm的矩阵，n是样本数，m是特征维数；
Y是样本标签，nx1的矩阵，n是样本数；
‘ClassNames’,{‘negClass’,‘posClass’} 为键值对参数，指定正负类别，负类名在前，正类名在后，与样本标签Y中的元素对应；
‘Standardize’,true 为键值对参数，指示软件是否应在训练分类器之前使预测期标准化！
‘KernelFunction’,‘rbf’ 为键值对参数，有3种 ‘linear’（默认）, ‘gaussian’ (or ‘rbf’), ‘polynomial’
‘BoxConstraint’,1 为键值对参数，直观上可以理解为一个惩罚因子（或者说正则参数），这个参数和svmtrain里的-c是一个道理。其实际上涉及到软间隔SVM的间隔（Margin）大小。
基本思想如下：当原始数据未能呈现出较好的可分性时，算法允许其在训练集上呈现出一些误分类，matlab默认的BoxConstraint为1。框约束的数值越大，意味着惩罚力度越小，最后得到的分类超平面的间隔越小，支持向量数越多，模型越复杂。这也就是很多机器学习理论书中一开始推导的硬间隔支持向量机（Hard-Margin SVM）。因为该参数默认为1，所以使用默认参数训练时，我们采用的是软间隔SVM。
更详细的大家可以参考官方说明文档 [https://ww2.mathworks.cn/help/stats/fitcsvm.html].

代码

说一下思路：
1.我自己造的数据不用太关心，训练数据是60x2,60是样本数，2是特征数；测试数据是20x2的。
2.目标是分5类，一对多的方式，就要分别训练5个SVM模型；每个模型都是一个二分类，所以需要正、负样本的划分。我是这么做的正样本全部来自该类别，负样本从其它4个类别中随机选择，但数目与正样本相同。有了每一类的正、负样本，这就得到了训练样本X；再设定标签，我设的是+1，-1，这就得到了样本标签Y；其它参数均默认不设，这样就可以为每一类样本训练SVM模型了。
3.测试样本并不需要对每一类划分正、负样本，只要知道测试数据和样本标签即可。
4.每个测试样本在5个SVM模型中均得到一个得分score，利用最大得分判定该样本最终属于哪一类。
5.这个混淆矩阵函数confusionmat是真的好用，只需要知道真实标签和预测标签就能算出查准率（precision）、查全率（recall）和综合评价指标（F-measure）。

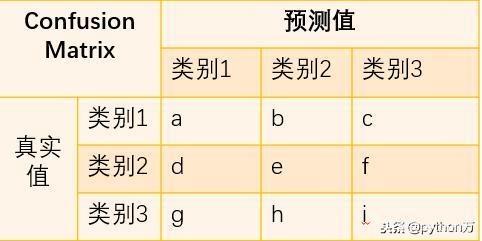

如图：

类别1的查准率 $=a/(a+d+g)$
类别1的查全率 $=a/(a+b+c)$
类别2的查准率$=e/(b+e+h)$
类别2的查全率$=e/(d+e+f)$
···

// An highlighted block
clc;
clear;
close all;
tic
fprintf('-----已开始请等待-----\n\n');
%% 造数据不用关心，直接跳过
% 造数据 20*2
data = [0.4,0.3;-0.5,0.1;-0.2,-0.3;0.5,-0.3;2.1,1.9;1.8,2.2;1.7,2.5;2.3,1.6;-2.2,1.6;-1.9,2.1;-1.7,2.6;-2.3,2.5;-3.1,-1.9;-2.8,-2.1;-1.9,-2.5;-2.3,-3.2;3.9,-3.5;2.8,-2.2;1.7,-3.1;2.5,-3.4];
data1 = data + 2.5*rand(20,2);
data2 = data + 2.5*rand(20,2);
data3 = data + 2.5*rand(20,2); data1(17:20,:);
% 训练数据
train_data = [data1(1:4,:);data2(1:4,:);data3(1:4,:);data1(5:8,:);data2(5:8,:);data3(5:8,:);data1(9:12,:);data2(9:12,:);data3(9:12,:);data1(13:16,:);data2(13:16,:);data3(13:16,:);data1(17:20,:);data2(17:20,:);data3(17:20,:)];% 画图显示
figure;
% gscatter函数可以按分类或者分组画离散点
% group为分组向量，对应每一个坐标的类别
group_train = [1;1;1;1;1;1;1;1;1;1;1;1;2;2;2;2;2;2;2;2;2;2;2;2;3;3;3;3;3;3;3;3;3;3;3;3;4;4;4;4;4;4;4;4;4;4;4;4;5;5;5;5;5;5;5;5;5;5;5;5];
gscatter(train_data(:,1),train_data(:,2),group_train);title('训练数据样本分布');
xlabel('样本特征1');
ylabel('样本特征2');
legend('Location','Northwest');
grid on;%%
% 测试数据
test_data = data + 3.0*rand(20,2);
test_features = test_data;
% 测试数据的真实标签
test_labels = [1;1;1;1;2;2;2;2;3;3;3;3;4;4;4;4;5;5;5;5];%%
% 训练数据分为5类
% 类别i的 正样本 选择类别i的全部，负样本 从其余类别中随机选择（个数与正样本相同）
% 类别1
class1_p = train_data(1:12,:);
% randperm(n,k)是从1到n的序号中随机返回k个
index1 = randperm(48,12);
% 从其余样本中随机选择k个
train_data_c = train_data;
train_data_c(1:12,:) = [];
class1_n = train_data_c(index1,:);train_features1 = [class1_p;class1_n];
% 正类表示为1，负类表示为-1
train_labels1 = [ones(12,1);-1*ones(12,1)];% 类别2
class2_p = train_data(13:24,:);
% randperm(n,k)是从1到n的序号中随机返回k个
index1 = randperm(48,12);
% 从其余样本中随机选择k个
train_data_c = train_data;
train_data_c(13:24,:) = [];
class2_n = train_data_c(index1,:);train_features2 = [class2_p;class2_n];
% 正类表示为1，负类表示为-1
train_labels2 = [ones(12,1);-1*ones(12,1)];% 类别3
class3_p = train_data(25:36,:);
% randperm(n,k)是从1到n的序号中随机返回k个
index1 = randperm(48,12);
% 从其余样本中随机选择k个
train_data_c = train_data;
train_data_c(25:36,:) = [];
class3_n = train_data_c(index1,:);train_features3 = [class3_p;class3_n];
% 正类表示为1，负类表示为-1
train_labels3 = [ones(12,1);-1*ones(12,1)];% 类别4
class4_p = train_data(37:48,:);
% randperm(n,k)是从1到n的序号中随机返回k个
index1 = randperm(48,12);
% 从其余样本中随机选择k个
train_data_c = train_data;
train_data_c(37:48,:) = [];
class4_n = train_data_c(index1,:);train_features4 = [class4_p;class4_n];
% 正类表示为1，负类表示为-1
train_labels4 = [ones(12,1);-1*ones(12,1)];% 类别5
class5_p = train_data(49:60,:);
% randperm(n,k)是从1到n的序号中随机返回k个
index1 = randperm(48,12);
% 从其余样本中随机选择k个
train_data_c = train_data;
train_data_c(49:60,:) = [];
class5_n = train_data_c(index1,:);train_features5 = [class5_p;class5_n];
% 正类表示为1，负类表示为-1
train_labels5 = [ones(12,1);-1*ones(12,1)];%%
% 分别训练5个类别的SVM模型
model1 = fitcsvm(train_features1,train_labels1,'ClassNames',{'-1','1'});
model2 = fitcsvm(train_features2,train_labels2,'ClassNames',{'-1','1'});
model3 = fitcsvm(train_features3,train_labels3,'ClassNames',{'-1','1'});
model4 = fitcsvm(train_features4,train_labels4,'ClassNames',{'-1','1'});
model5 = fitcsvm(train_features5,train_labels5,'ClassNames',{'-1','1'});
fprintf('-----模型训练完毕-----\n\n');
%%
% label是n*1的矩阵，每一行是对应测试样本的预测标签；
% score是n*2的矩阵，第一列为预测为“负”的得分，第二列为预测为“正”的得分。
% 用训练好的5个SVM模型分别对测试样本进行预测分类，得到5个预测标签
[label1,score1] = predict(model1,test_features);
[label2,score2] = predict(model2,test_features);
[label3,score3] = predict(model3,test_features);
[label4,score4] = predict(model4,test_features);
[label5,score5] = predict(model5,test_features);
% 求出测试样本在5个模型中预测为“正”得分的最大值，作为该测试样本的最终预测标签
score = [score1(:,2),score2(:,2),score3(:,2),score4(:,2),score5(:,2)];
% 最终预测标签为k*1矩阵,k为预测样本的个数
final_labels = zeros(20,1);
for i = 1:size(final_labels,1)% 返回每一行的最大值和其位置[m,p] = max(score(i,:));% 位置即为标签final_labels(i,:) = p;
end
fprintf('-----样本预测完毕-----\n\n');
% 分类评价指标group = test_labels; % 真实标签
grouphat = final_labels; % 预测标签
[C,order] = confusionmat(group,grouphat,'Order',[1;2;3;4;5]); % 'Order'指定类别的顺序
c1_p = C(1,1) / sum(C(:,1));
c1_r = C(1,1) / sum(C(1,:));
c1_F = 2*c1_p*c1_r / (c1_p + c1_r);
fprintf('c1类的查准率为%f,查全率为%f,F测度为%f\n\n',c1_p,c1_r,c1_F);c2_p = C(2,2) / sum(C(:,2));
c2_r = C(2,2) / sum(C(2,:));
c2_F = 2*c2_p*c2_r / (c2_p + c2_r);
fprintf('c2类的查准率为%f,查全率为%f,F测度为%f\n\n',c2_p,c2_r,c2_F);c3_p = C(3,3) / sum(C(:,3));
c3_r = C(3,3) / sum(C(3,:));
c3_F = 2*c3_p*c3_r / (c3_p + c3_r);
fprintf('c3类的查准率为%f,查全率为%f,F测度为%f\n\n',c3_p,c3_r,c3_F);c4_p = C(4,4) / sum(C(:,4));
c4_r = C(4,4) / sum(C(4,:));
c4_F = 2*c4_p*c4_r / (c4_p + c4_r);
fprintf('c4类的查准率为%f,查全率为%f,F测度为%f\n\n',c4_p,c4_r,c4_F);c5_p = C(5,5) / sum(C(:,5));
c5_r = C(5,5) / sum(C(5,:));
c5_F = 2*c5_p*c5_r / (c5_p + c5_r);
fprintf('c5类的查准率为%f,查全率为%f,F测度为%f\n\n',c5_p,c5_r,c5_F);  figure;
subplot(121);
% gscatter函数可以按分类或者分组画离散点
% group为分组向量，对应每一个坐标的类别
group_test = test_labels;
gscatter(test_data(:,1),test_data(:,2),group_test);title('测试数据样本真实分布');
xlabel('样本特征1');
ylabel('样本特征2');
legend('Location','Northwest');
grid on;subplot(122);
% gscatter函数可以按分类或者分组画离散点
% group为分组向量，对应每一个坐标的类别
group_test = final_labels;
gscatter(test_data(:,1),test_data(:,2),group_test);title('测试数据样本预测分布');
xlabel('样本特征1');
ylabel('样本特征2');
legend('Location','Northwest');
grid on;

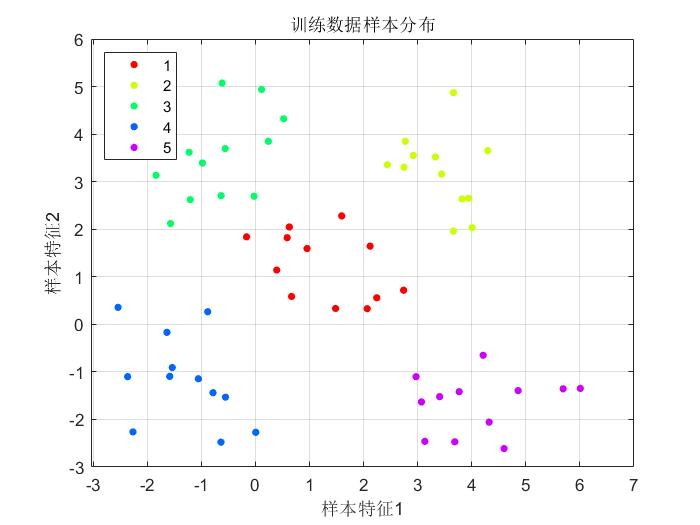

实验结果图

-----已开始请等待----------模型训练完毕----------样本预测完毕-----c1类的查准率为0.375000,查全率为0.750000,F测度为0.500000c2类的查准率为0.800000,查全率为1.000000,F测度为0.888889c3类的查准率为1.000000,查全率为0.750000,F测度为0.857143c4类的查准率为1.000000,查全率为0.250000,F测度为0.400000c5类的查准率为1.000000,查全率为0.750000,F测度为0.857143

第一次写博客，还请大家多多包涵，欢迎指教！

参考资料：
[https://www.cnblogs.com/litthorse/p/9303711.html].
[https://blog.csdn.net/qq_39328617/article/details/95207473].
[https://baijiahao.baidu.com/s?id=1619821729031070174&wfr=spider&for=pc].
