- 协议栈分层

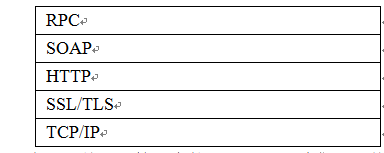

网关和ACS管理平台之间终端管理相关的管理接口协议栈层次如下图：
其中RPC层定义了网关远程管理中的远程调用方法集。
SOAP协议层定义了用来编译RPC方法的标准XML句法，其要求如下：
- 应支持SOAP 1.1。
- XML Schema文件头、SOAP信包头、SOAP错误代码的定义遵循TR-069 Amendment 5 第A.6节要求。
HTTP协议层要求如下： - 应支持HTTP 1.1(RFC2616)。
- 应支持HTTP GET/PUT的文件传输。
- 应支持HTTP Digest认证。
SSL/TLS协议层定义了标准的传输层安全协议，其要求如下： - 应支持SSL2.0和TLS1.1(RFC2246)，按照RFC 2246附录E通知网关管理平台，网关管理平台选择使用的协议。
- 网关管理平台的URL定义为HTTPS URL时，应使用SSL/TLS建立连接。
TCP/IP协议层要求如下： - 使用标准的TCP/IP协议。
- 网关管理平台的URL定义为HTTP URL时，应使用TCP建立连接。
- RPC方法
2.1. RPC方法概述

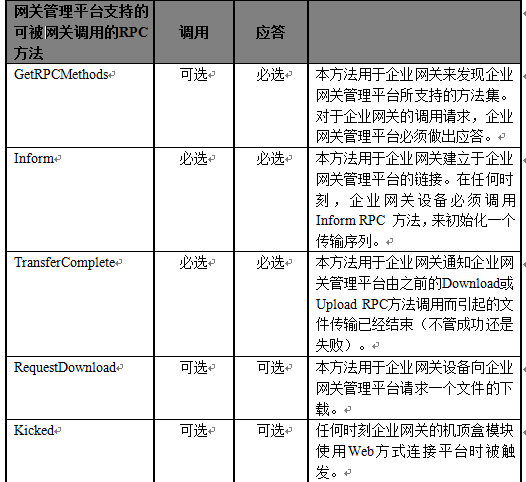

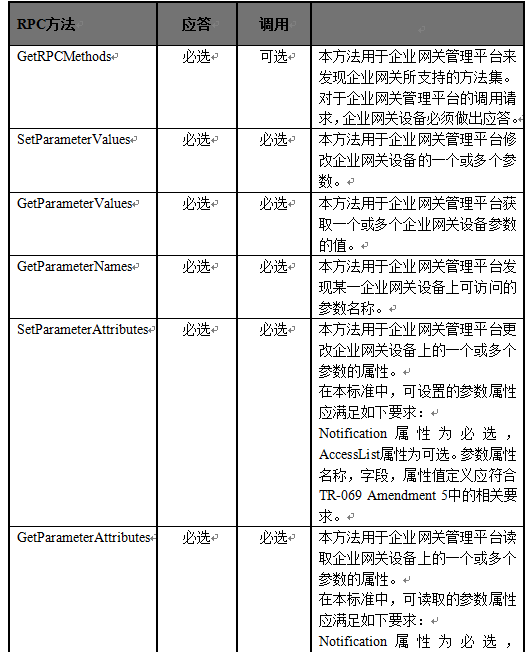

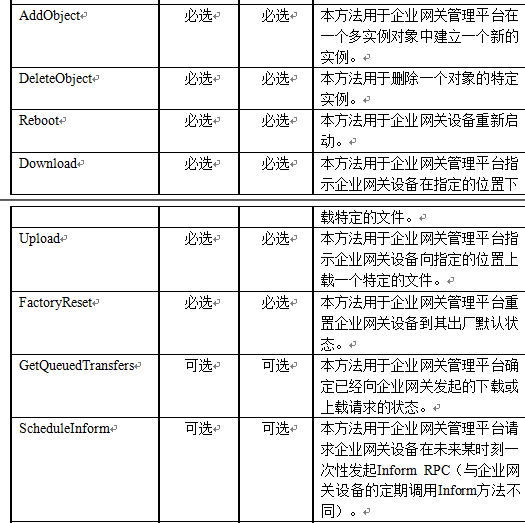

本节对接口流程中调用的RPC方法进行概要描述，详细的RPC方法定义请参见TR-069
2.2. Inform RPC 方法的要求
网关与ACS管理平台建立会话后，必须调用Inform RPC方法初始化TR-069管理消息的传输序列。

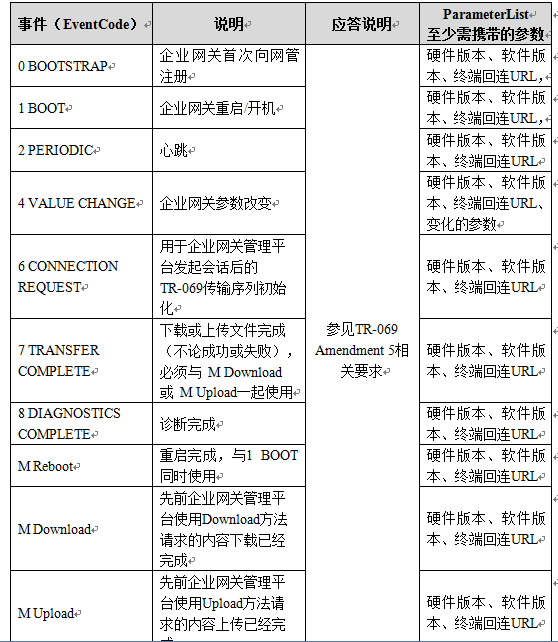

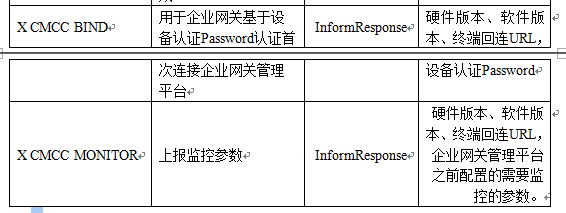

Inform RPC方法中EventCode变量及ParameterList变量需要携带的参数要求如下图所示。
- 连接建立方式要求
在网关和网关管理平台进行TR-069消息交互前，必须建立起企业网关和企业网关管理平台间的连接。
连接的建立有网关发起和网关管理平台发起两种方式。
3.1. 网关发起建立连接

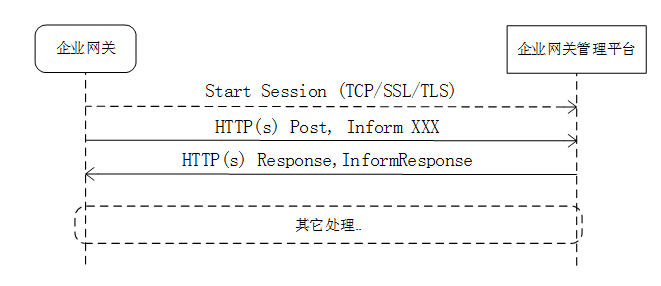

在网关首次连接、开机/重启、参数变化主动上报等需要主动上报TR-069管理消息的情况下，由企业网关向企业网关管理平台主动发起建立连接。企业网关向企业网关管理平台发起HTTP (s) Post请求，信息包含Inform RPC方法，其EventCode应根据具体连接目的进行选择，具体流程如图所示。
ACS管理平台发起建立连接
在ACS管理平台下发配置参数、获取网关设备参数等需要主动下发TR-069管理参数的情况下，由网关管理平台主动向网关发起建立连接。
首先由网关管理平台向网关发送HTTP Get请求；
网关响应200OK后断开连接。

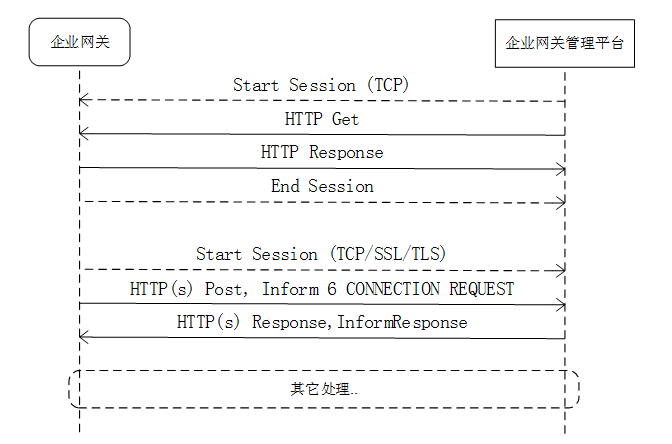

网关重新向网关管理平台发起HTTP(s) Post请求，信息包含Inform RPC方法，其EventCode为“6 CONNECTIONREQUEST”，标示该连接为网关管理平台发起建立的连接，具体流程如图4所示。
网关设备首次连接网关管理平台的流程见图
在以下三种情况下应执行网关设备首次连接网关管理平台流程：
- 终端设备出厂后首次连接时；
- 执行恢复出厂设置后；
- 网关管理平台URL发生改变时。
流程说明如下(9-15与16-18为互补步骤，如果以参数的方式下发配置，则9-15可以省略；如果以配置文件的方式下发参数，则16-18只用于下发个性参数)：
- 网关发起Inform RPC方法，Eventcode为“0 BOOTSTRAP”，说明是首次连接网关管理平台；
- 网关管理平台对企业网关进行认证，根据网关提供的OUI-SN查找匹配的用户信息。如果未找到匹配用户信息，则流程结束；否则网关管理平台返回InformResponse继续下面的流程；
- 网关发起一条空的HTTP(s) Post请求；
- 网关管理平台根据升级策略判断是否需要对网关升级，如需要升级遵照第5.1.2节所述流程执行。执行完成后，继续下一流程；
- 网关回应SetParameterValuesResponse；
- 网关管理平台将根据一定算法自动生成企业网关维护账号，并发起SetParameterValues 的RPC方法，将新的维护账号设置到网关上；
- 网关回应SetParameterValuesResponse；
- 网关管理平台发起Download RPC方法，要求网关下载初始化的配置文件；
- 网关回应DownloadResponse；
10.网关根据Download RPC方法中提供的URL参数进行配置文件下载；
11.结束Session，网关重新发起Inform RPC方法，并至少携带EventCode“7 TRANSFER COMPLETE”及“M Download”； - 网关管理平台回应InformResponse；
- 网关发起TransferComplete RPC方法，报告下载的起始和结束时间，及成功或失败消息；
- 网关管理平台回应TransferCompleteResponse；
- 网关发起一条空的HTTP(s) Post请求；
- 根据绑定的设备信息及相关业务信息，网关管理平台发起SetParameterValuesRPC方法，设置网关相应的业务配置；
- 网关回应SetParameterValuesResponse；
