UNet论文

UNet论文地址

UNet的简介

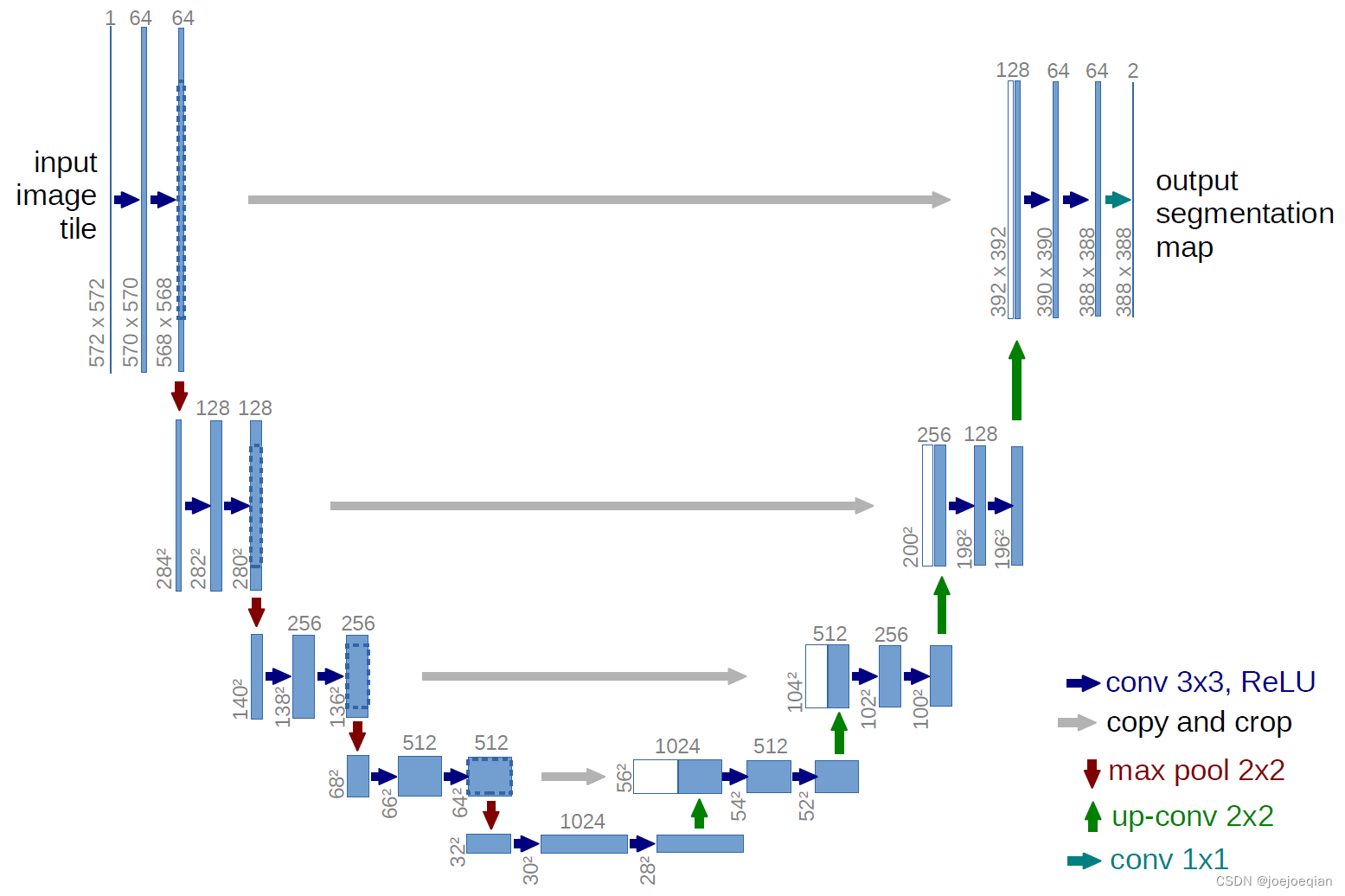

• UNet是一个对称的网络结构，左侧为下采样，右侧为上采样；
• 下采样为encoder，上采样为decoder;
• 四条灰色的平行线，就是在上采样的过程中，融合下采样过程的特征图的通道，Concat
  • 原理就是：一本大小为10cm10cm的书，厚度为3cm的书本（10103）的A书，和一本大小为10cm10cm，厚度为4cm的B书（10103）
  • 将A书和B书，边缘对齐的摞在一起，这样就可以得到一个大小10107的一摞书了
  • 所以对feature map,一个大小为256*256*64的feature map(w为256，h为256，c为64)，和一个大小为256*256*32的feature map进行Concat融合，你就会得到一个大小为256*256*96的feature map
  • 在实际使用中，Concat融合的两个feature map的大小不一定相同，例如25625664的feature map和24024032的feature map进行Concat
    • 两种方法
      • 1.将大的256*256*64的feature map进行裁剪，裁剪为240*240*64的feature map，比如上下左右，各舍弃8 pixel，裁剪后再进行Concat，得到24024096的feature map。
      • 2.将小的240*240*32的feature map进行padding操作，padding为256*256*32的feature map，比如上下左右，各补8 pixel，padding后再进行Concat，得到25625696的feature map。
    • UNet采用的Concat方案就是第二种，将小的feature map进行padding，padding的方式是补0，一种常规的常量填充。（详细看代码Up）

代码解读

• 组成U-Net的模型块主要有如下几个部分：

  • 1）每个子块内部的两次卷积（Double Convolution）

  • 2）左侧模型块之间的下采样连接，即最大池化（Max pooling）

  • 3）右侧模型块之间的上采样连接（Up sampling）

  • 4）输出层的处理（OutConv）

DoubleConv模块

• 两次卷积操作：

class DoubleConv(nn.Module):# mid_channel是第一次conv的out和第二次conv的输入def __init__(self, in_channels, out_channels, mid_channels=None):super().__init__()if not mid_channels:mid_channels = out_channelsself.double_conv = nn.Sequential(# 大小 (高宽 + 2*padding - kernel_size)/stride + 1# (572 + 2*0 - 3 )/1 +1 = 570# 通道1->64nn.Conv2d(in_channels, mid_channels, kernel_size=3, padding=0, bias=False),# 帮助网络训练， 对输入数据做规范化，称为Covariate shift# BatchNorm后是不改变输入的shape# num_features: 输入维度，也就是数据的特征维度；# eps： 是在分母上加的一个值，是为了防止分母为0的情况，让其能正常计算；# affine： 是仿射变化，将,分别初始化为1和0；# nn.BatchNorm2d是对channel做归一化处理，也就是对批次内的特征进行归一化# 加快收敛，防止梯度爆炸和消失nn.BatchNorm2d(mid_channels),# inplace = True 时,会修改输入对象的值,所以打印出对象存储地址相同,类似于C语言的址传递# inplace = False 时,不会修改输入对象的值,而是返回一个新创建的对象,所以打印出对象存储地址不同,类似于C语言的值传递nn.ReLU(inplace=True),# (570 + 2*0 - 3 )/1 +1 = 568# 设置padding=1(原始的是设置为0，会改变)经过卷积后不会改变特征层的大小，这也是现在主流的实现方式nn.Conv2d(mid_channels, out_channels, kernel_size=3, padding=0, bias=False),nn.BatchNorm2d(out_channels),nn.ReLU(inplace=True))def forward(self, x):x = self.double_conv(x)return x

• 注意代码里面的卷积是如何计算的（ (高宽 + 2*padding - kernel_size)/stride + 1），如U图中的初始：(572 + 2*0 - 3 )/1 +1 = 570

Down模块

class Down(nn.Module):def __init__(self, in_channels, out_channels):super().__init__()self.maxpool_conv = nn.Sequential(nn.MaxPool2d(2),# 扩大通道64->128DoubleConv(in_channels, out_channels))def forward(self, x):return self.maxpool_conv(x)

Up模块

class Up(nn.Module):def __init__(self, in_channels, out_channels, bilinear=True):super().__init__()# 上采样需要插值，双if bilinear:# 两倍self.up = nn.Upsample(scale_factor=2, mode='bilinear', align_corners=True)self.conv = DoubleConv(in_channels, out_channels, in_channels // 2)else:# 反卷积self.up = nn.ConvTranspose2d(in_channels, in_channels // 2, kernel_size=2, stride=2)self.conv = DoubleConv(in_channels, out_channels)def forward(self, x1, x2):x1 = self.up(x1)# input is CHW# 算出相差多少diffY = x2.size()[2] - x1.size()[2]diffX = x2.size()[3] - x1.size()[3]# F.pad是pytorch内置的tensor扩充函数，便于对数据集图像或中间层特征进行维度扩充# 最后一维padding，第一个元素代表左边padding的个数，第二个元素代表右边padding的个数# input：需要扩充的tensor，可以是图像数据，抑或是特征矩阵数据# pad：扩充维度，用于预先定义出某维度上的扩充参数# mode：扩充方法，’constant‘, ‘reflect’ or ‘replicate’三种模式，分别表示常量，反射，复制# value：扩充时指定补充值，但是value只在mode='constant’有效，# 即使用value填充在扩充出的新维度位置，而在’reflect’和’replicate’模式下，value不可赋值# https://www.modb.pro/db/227153x1 = F.pad(x1, [diffX // 2, diffX - diffX // 2, diffY // 2, diffY - diffY // 2])x = torch.cat([x2, x1], dim=1)return self.conv(x)

• __init__初始化函数里定义的上采样方法以及卷积采用DoubleConv。

  • 上采样，定义了两种方法：Upsample和ConvTranspose2d，也就是双线性插值和反卷积。

    • 双线性插值:

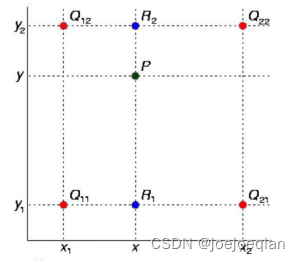

    • 简单地讲：已知Q11、Q12、Q21、Q22四个点坐标，通过Q11和Q21求R1，再通过Q12和Q22求R2，最后通过R1和R2求P，这个过程就是双线性插值。

    • 对于一个feature map而言，其实就是在像素点中间补点，补的点的值是多少，是由相邻像素点的值决定的。

  • 反卷积：

    • 就是反着卷积

    •

    • 下面的蓝色为原始图片，周围白色的虚线方块为padding结果，通常为0，上面绿色为卷积后的图片。

    • 这个示意图，就是一个从2*2的feature map->4*4的feature map过程。

    • 在forward前向传播函数中，x1接收的是上采样的数据，x2接收的是特征融合的数据。特征融合方法就是，上文提到的，先对小的feature map进行padding，再进行concat。

OutConv模块

class OutConv(nn.Module):def __init__(self, in_channels, out_channels):super(OutConv, self).__init__()  # 和super().__init__()一样self.conv = nn.Conv2d(in_channels, out_channels, kernel_size=1)def forward(self, x):return self.conv(x)

整个UNet

class UNet(nn.Module):def __init__(self, n_channels, n_classes, bilinear=True):super(UNet, self).__init__()self.n_channels = n_channelsself.n_classes = n_classesself.bilinear = bilinear# 最左边self.inc = DoubleConv(n_channels, 64)# 下采样(里面包括下采样完的两次卷积)self.down1 = Down(64, 128)self.down2 = Down(128, 256)self.down3 = Down(256, 512)# 插值方式factor = 2 if bilinear else 1self.down4 = Down(512, 1024 // factor)self.up1 = Up(1024, 512 // factor, bilinear)self.up2 = Up(512, 512 // factor, bilinear)self.up3 = Up(256, 256 // factor, bilinear)self.up4 = Up(128, 64, bilinear)self.outc = OutConv(64, n_classes)def forward(self, x):x1 = self.inc(x)x2 = self.down1(x1)x3 = self.down2(x2)x4 = self.down3(x3)x5 = self.down4(x4)x = self.up1(x5, x4)x = self.up2(x, x3)x = self.up3(x, x2)x = self.up4(x, x1)logits =self.outc(x)return logits

参考资料

• UNet语义分割
• F.pad的使用
